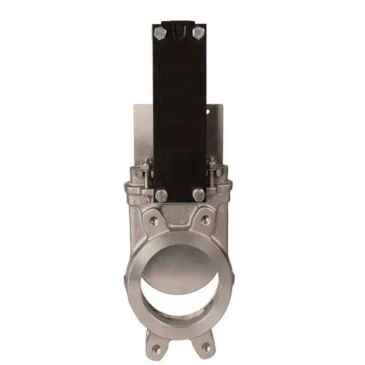

Задвижка шиберная DN.ru GVKR3131V-2W-Fb-ОСТ Ду50 Ру16 межфланцевая, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - VITON, с ОСТ-фланцем тип АК, с голым штоком, крутящий момент 35Нм (D040-08761)

Name: Задвижка шиберная DN.ru GVKR3131V-2W-Fb-ОСТ Ду50 Ру16 межфланцевая, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - VITON, с ОСТ-фланцем тип АК, с голым штоком, крутящий момент 35Нм (D040-08761)
Brand: DN.ru

Обновлено 7 месяцев назад

Описание

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Файлы для скачивания


dwg	DN50_3D_DWG.dwg	1.2 MB	AutoCAD 2018+
stp	DN50_3D_STEP.stp	1.3 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	330 mm
Ширина	160 mm
Длина	46 mm
Вес	8500 g
Диаметр	50 mm
