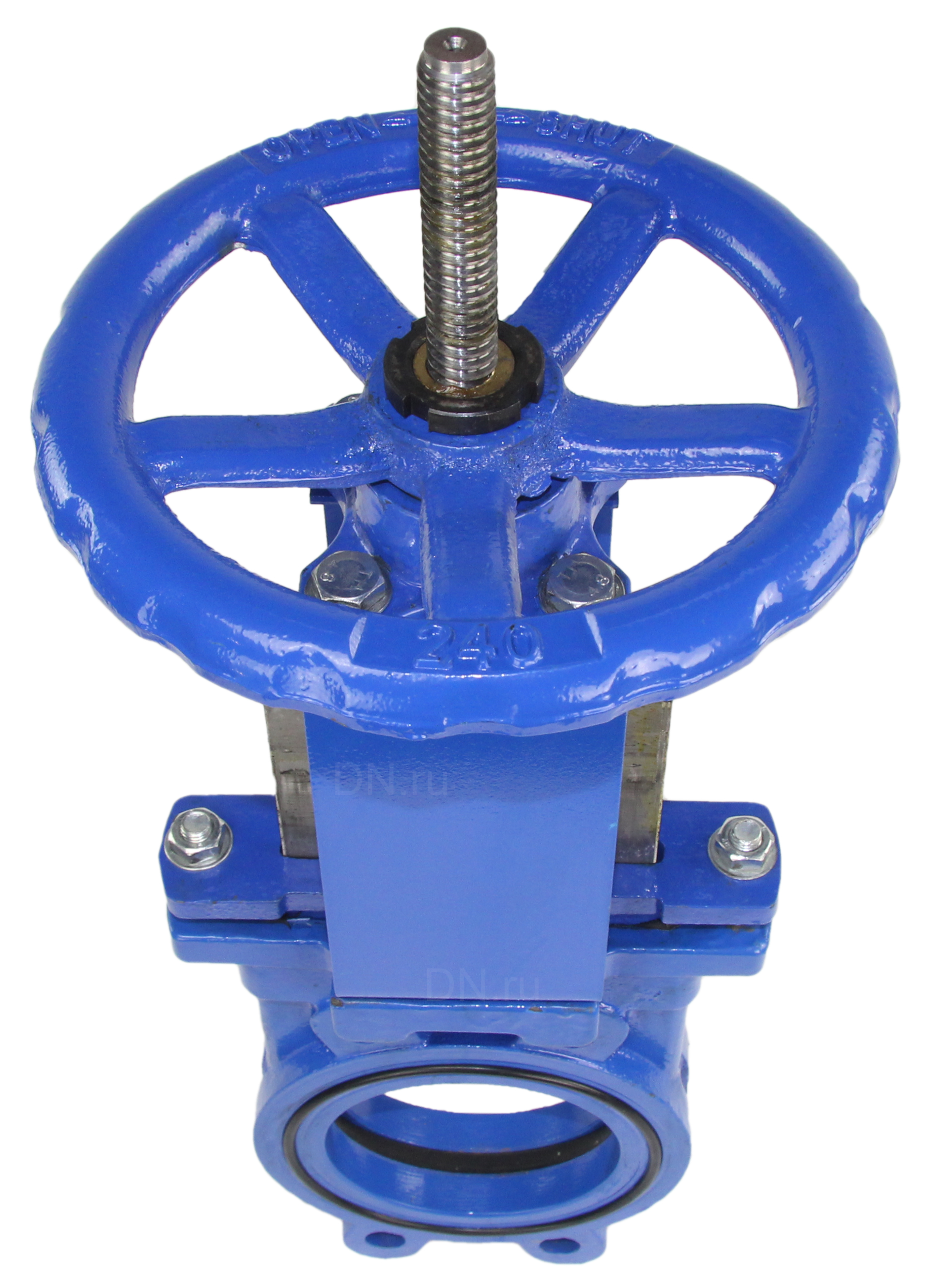

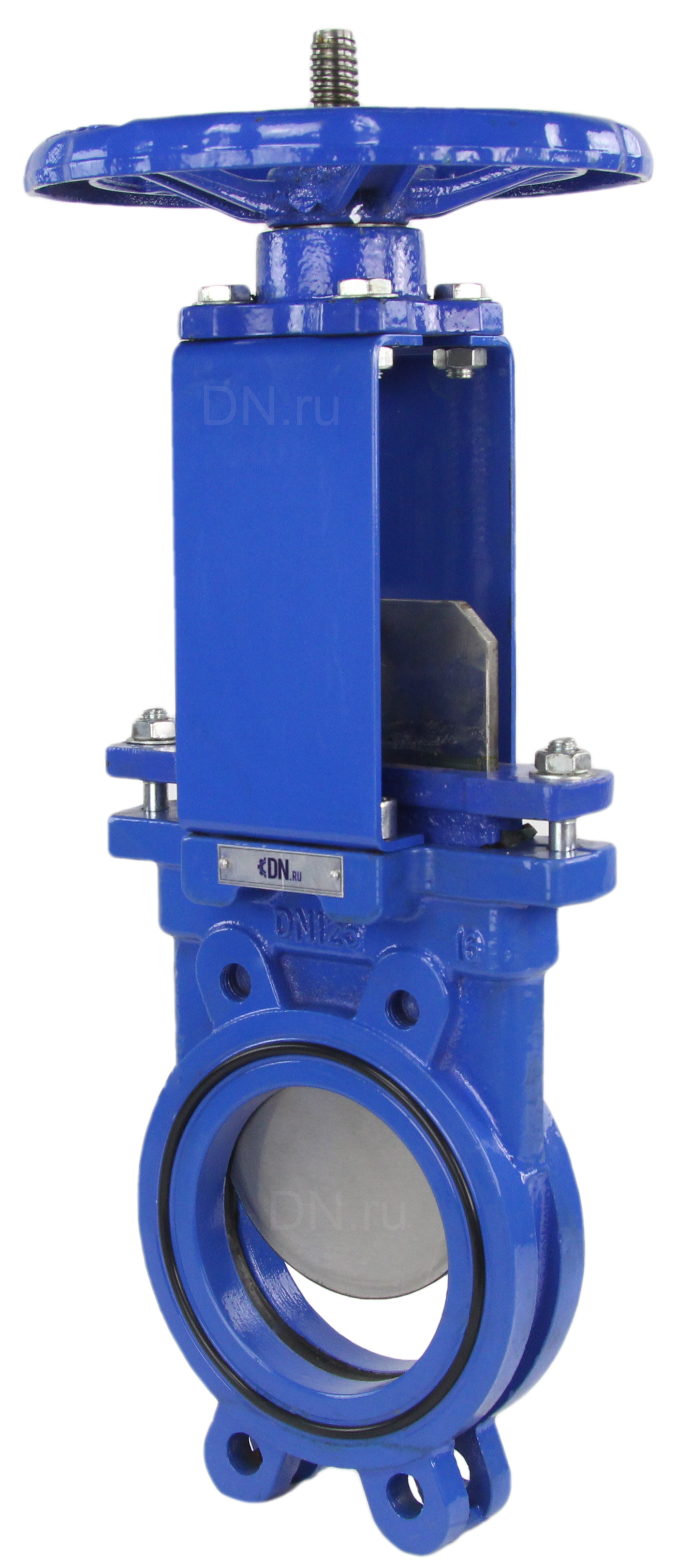

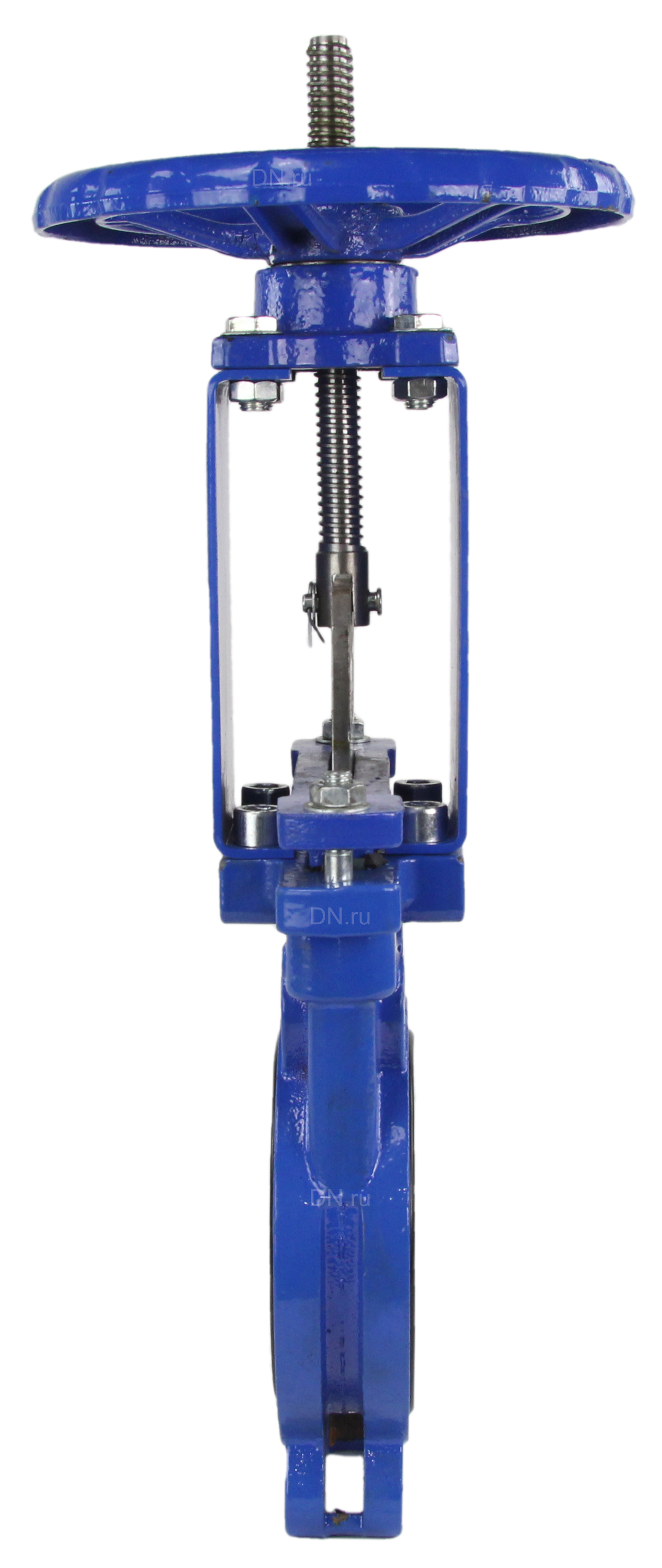

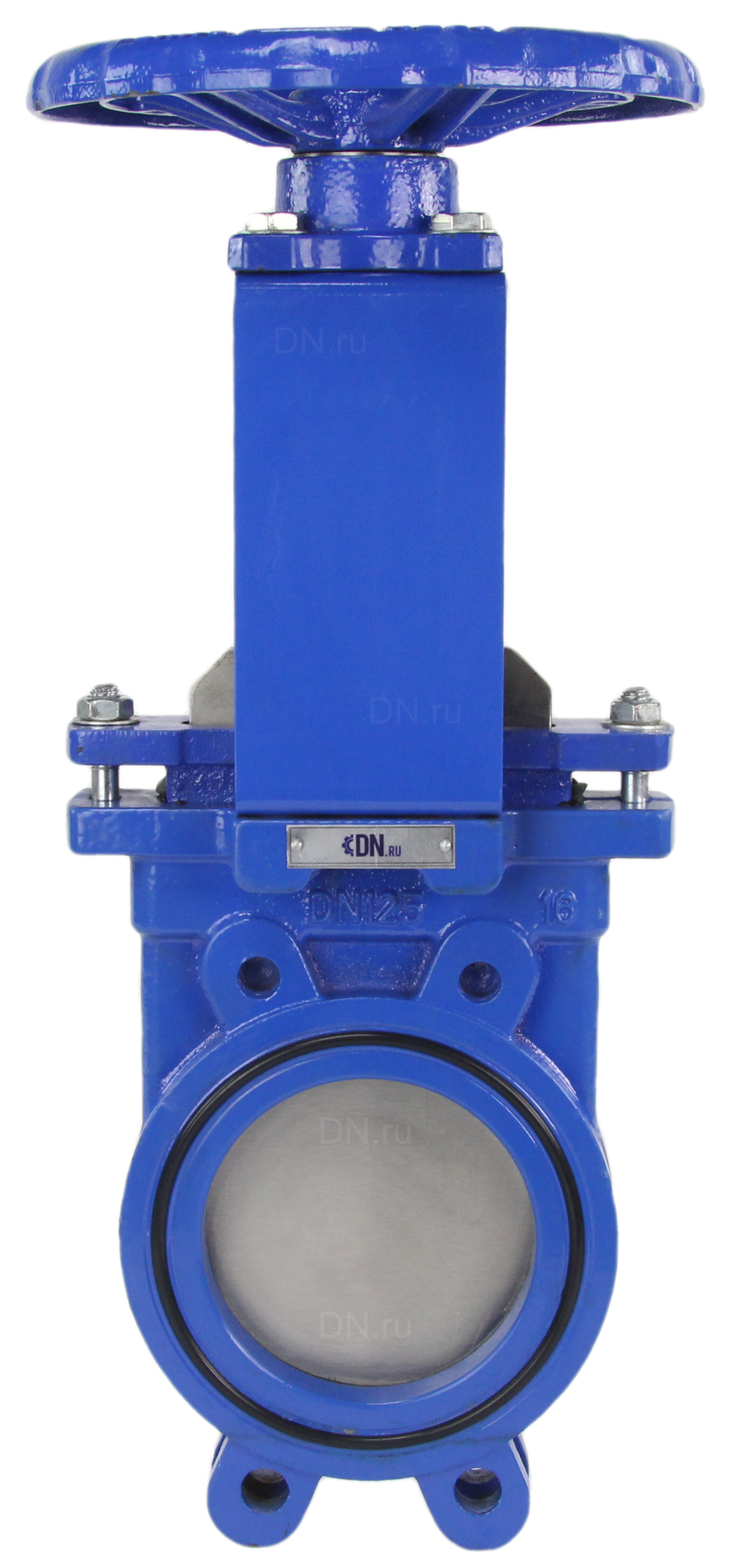

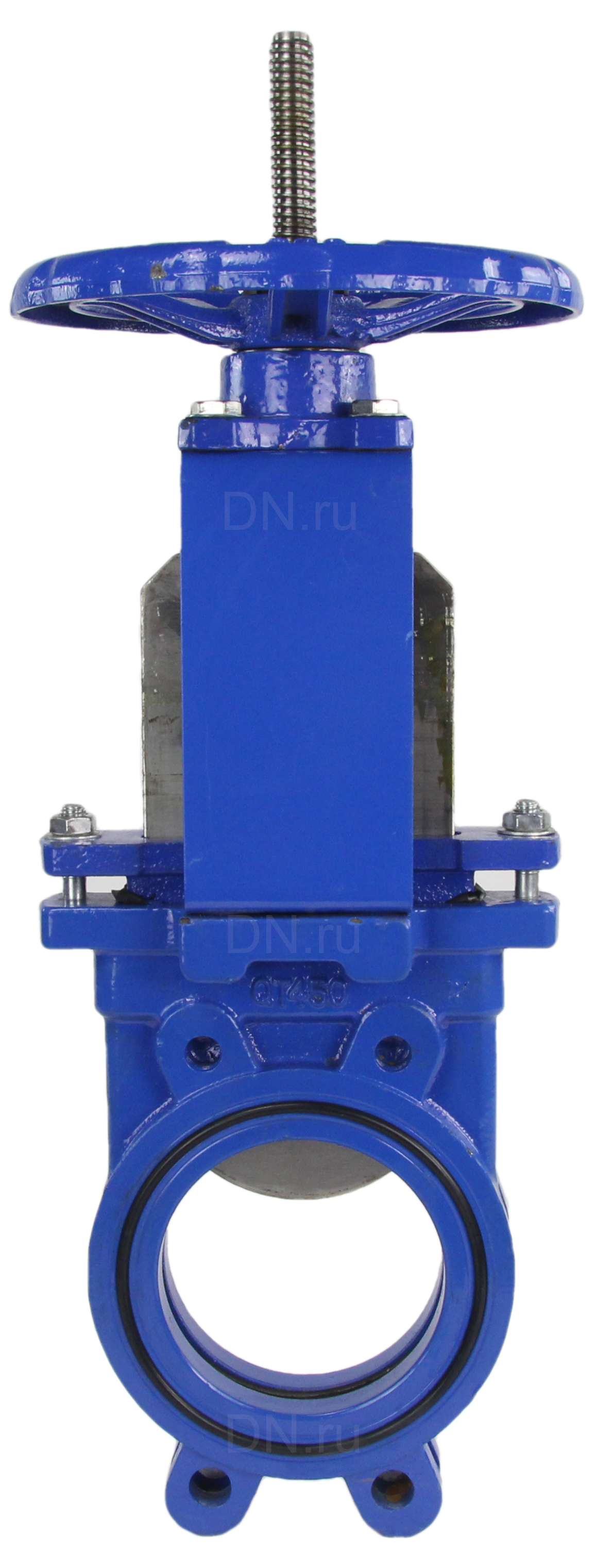

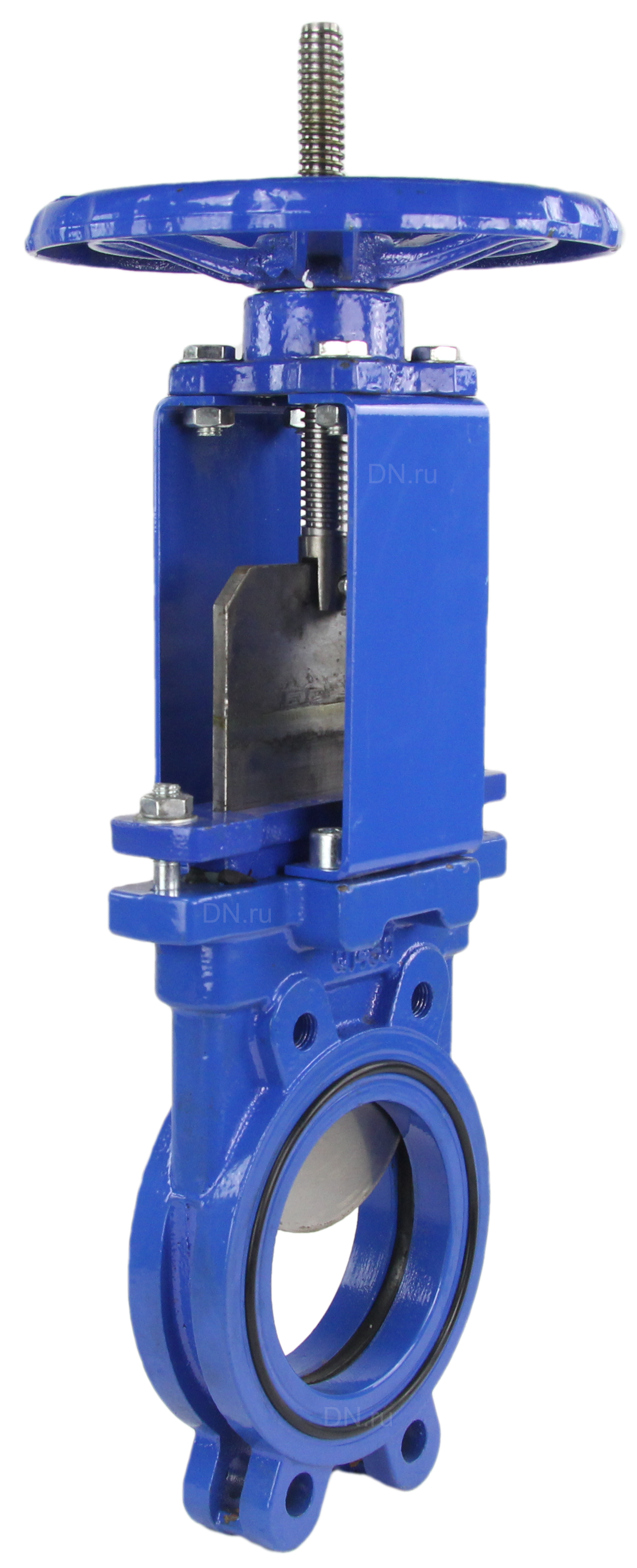

Задвижка шиберная ножевая DN.ru GVKR1331N-2W-Fb-S Ду125 Ру10 межфланцевая, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, управление - штурвал

Name: Задвижка шиберная ножевая DN.ru GVKR1331N-2W-Fb-S Ду125 Ру10 межфланцевая, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, управление - штурвал
Brand: DN.ru

Обновлено в 2024 году

Описание

Шиберные задвижки DN.ru относятся к запорной трубопроводной арматуре промышленного назначения. Задвижки DN.ru могут применяться для работы с такими рабочими средами как питьевая вода, сточные воды, пульпа, вязкие, порошковые и кристаллизованные среды, и могут быть установлены на промышленных и гражданских объектах тепло- и водоснабжения, на очистных сооружениях, производственных линиях.

Гидравлические испытания корпуса проводятся давлением, превышающим рабочее давление в 1.5 раза. Гидравлические испытания уплотнения сальника и седлового уплотнения проводятся давлением, превышающим рабочее давление в 1.1 раза.

Файлы для скачивания


dwg	dn125_3d_dwg.dwg	715 KB	AutoCAD 2007
dwg	GVKR1331N-2W-Fb-S Задвижка шиберная с выдвижным штоком DN.ru Ду125 Ру10 (2d).dwg	92 KB	—
dwg	GVKR1331N-2W-Fb-S Задвижка шиберная с выдвижным штоком DN.ru Ду125 Ру10 (3d).dwg	35 KB	—
cdw	GVKR1331N-2W-Fb-S Задвижка шиберная с выдвижным штоком DN.ru Ду125 Ру10.cdw	175 KB	—
dxf	GVKR1331N-2W-Fb-S Задвижка шиберная с выдвижным штоком DN.ru Ду125 Ру10.dxf	1.0 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	555 mm
Ширина	250 mm
Длина	250 mm
Вес	18000 g
Диаметр	125 mm
