Двусторонние шиберные задвижки = затворы ножевые ABRA-KV-03 DN050-600, PN10/16 под электропривод и с электроприводами 3х380В / Knife gate valve with ISO top flange or electrical actuator

Name: Двусторонние шиберные задвижки = затворы ножевые ABRA-KV-03 DN050-600, PN10/16 под электропривод и с электроприводами 3х380В / Knife gate valve with ISO top flange or electrical actuator
Brand: ABRA - АБРА

Обновлено 5 месяцев назад

Описание

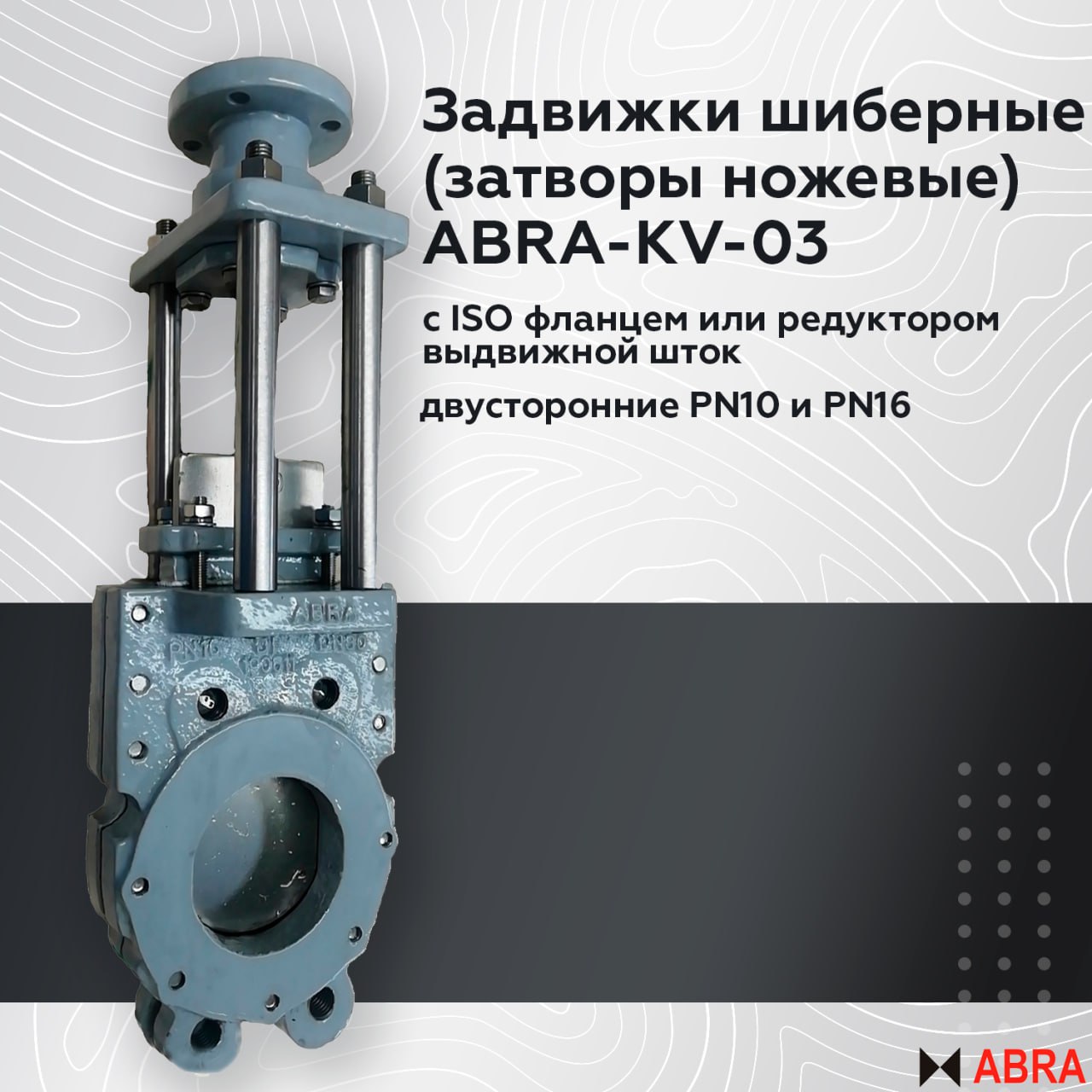

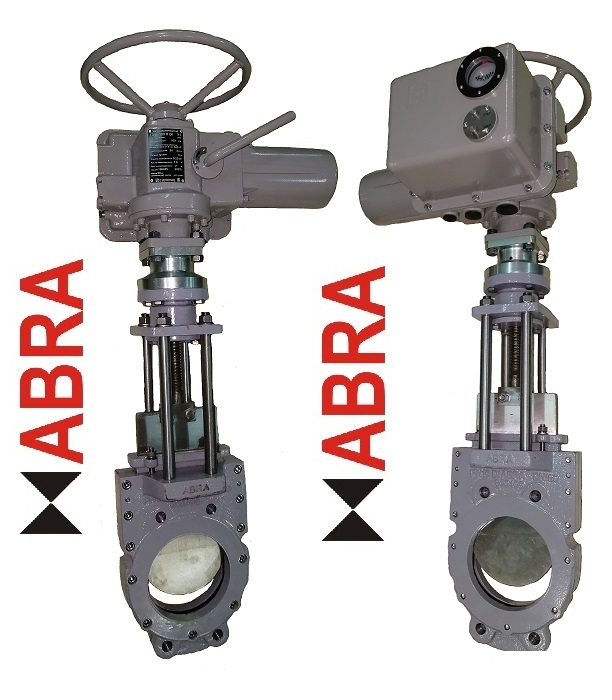

Задвижки шиберные (затворы ножевые) ABRA-KV-03 с ISO фланцем или редуктором выдвижной шток (OS&Y) двусторонние PN10 и PN16, DN050-600, GGG40/SS304/EPDM(NBR). Задвижки шиберные (затворы ножевые) ABRA-KV-03 с электроприводом 3x380В, выдвижной шток (OS&Y) двусторонние PN10 и PN16, DN050-600, GGG40/SS304/EPDM(NBR). DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600. Строительная длина EN558-1 GR (серия) 20 = ISO 5752 "short" = EN558 Series 20 (ряд 20) = DIN 3202 T3 K1 = ISO 5752 Series 20 = API 609 Table 1 = EN 593 / Knife gate valve with ISO top flange or electrical actuator

Файлы для скачивания


rfa	Abradox_ЗадвижкаШиберная_ABRAKV03_DN50-600_PN10-16.rfa	13.8 MB	Revit 2018
rfa	Abradox_ЗадвижкаШиберная_ABRA-KV-01_PN10_PN16_DN50-600.rfa	8.7 MB	Revit 2018
txt	Abradox_ЗадвижкаШиберная_ABRAKV03_DN50-600_PN10-16.txt	170 KB	—

Типоразмеры (21)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	PN	Py
ABRA KV-01 50 Ру10	17	Задвижка шиберная затворы ножевые ABRA-KV-01 100 со штурвалом невыдвижной шток, Py=10	100 мм	ABRA KV-01 100	1.0 МПа	10
ABRA KV-01 200 Ру16	44	Задвижка шиберная затворы ножевые ABRA-KV-01 200 со штурвалом невыдвижной шток, Py=16	200 мм	ABRA KV-01 200	1.6 МПа	16
ABRA KV-01 150 Ру16	31.2	Задвижка шиберная затворы ножевые ABRA-KV-01 150 со штурвалом невыдвижной шток, Py=16	150 мм	ABRA KV-01 150	1.6 МПа	16
ABRA KV-01 125 Ру16	26	Задвижка шиберная затворы ножевые ABRA-KV-01 125 со штурвалом невыдвижной шток, Py=16	125 мм	ABRA KV-01 125	1.6 МПа	16
ABRA KV-01 100 Ру16	17	Задвижка шиберная затворы ножевые ABRA-KV-01 100 со штурвалом невыдвижной шток, Py=16	100 мм	ABRA KV-01 100	1.6 МПа	16

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Этиленпропиленовый каучук, Эпоксидная смола, Чугун, Резина, Нержавеющая сталь, Латунь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Чугун GGG40
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ABRA TM
Материал наименование ADSK_Материал наименование	Чугун GGG40
