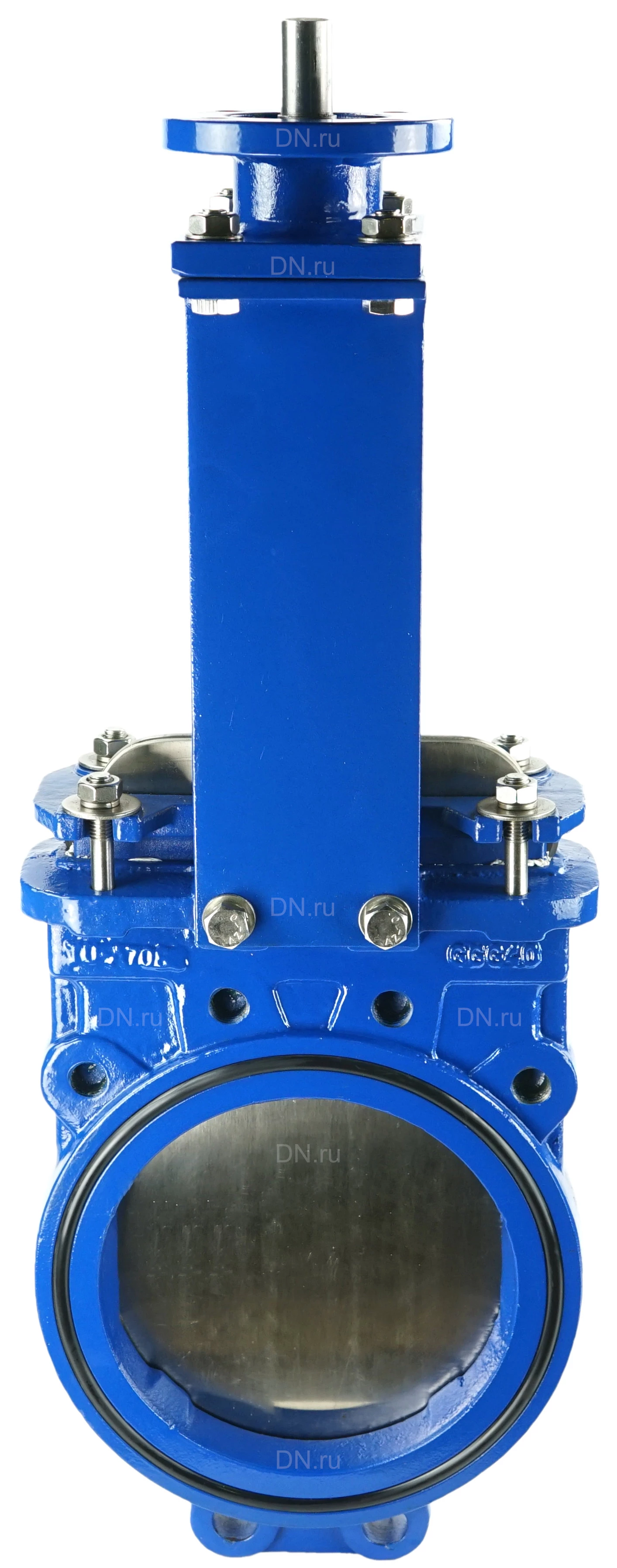

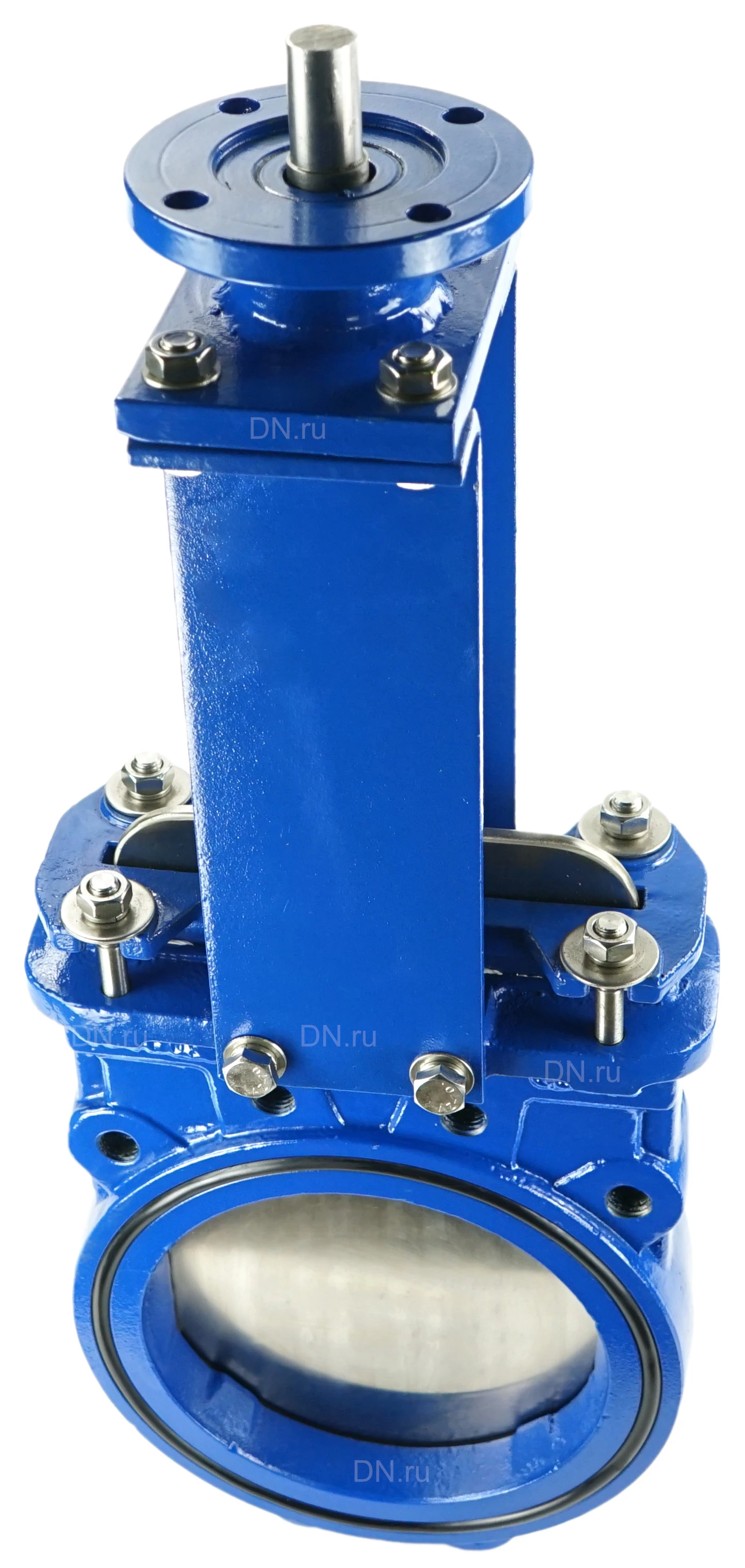

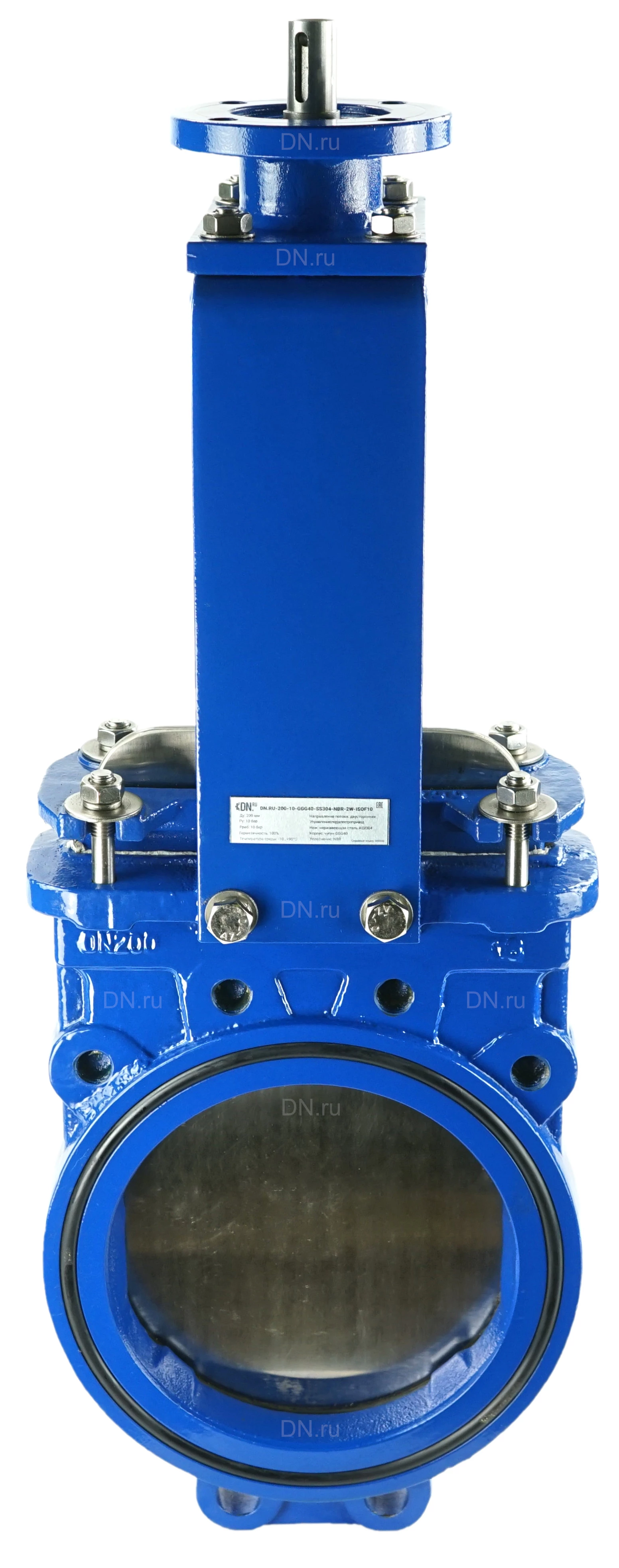

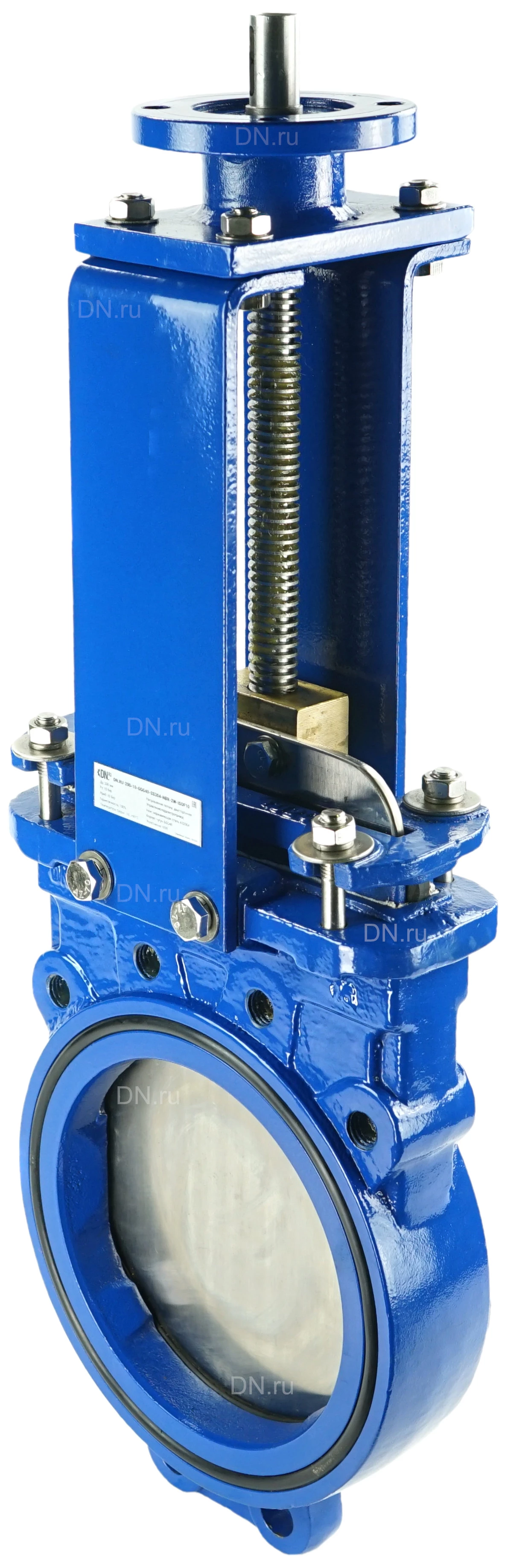

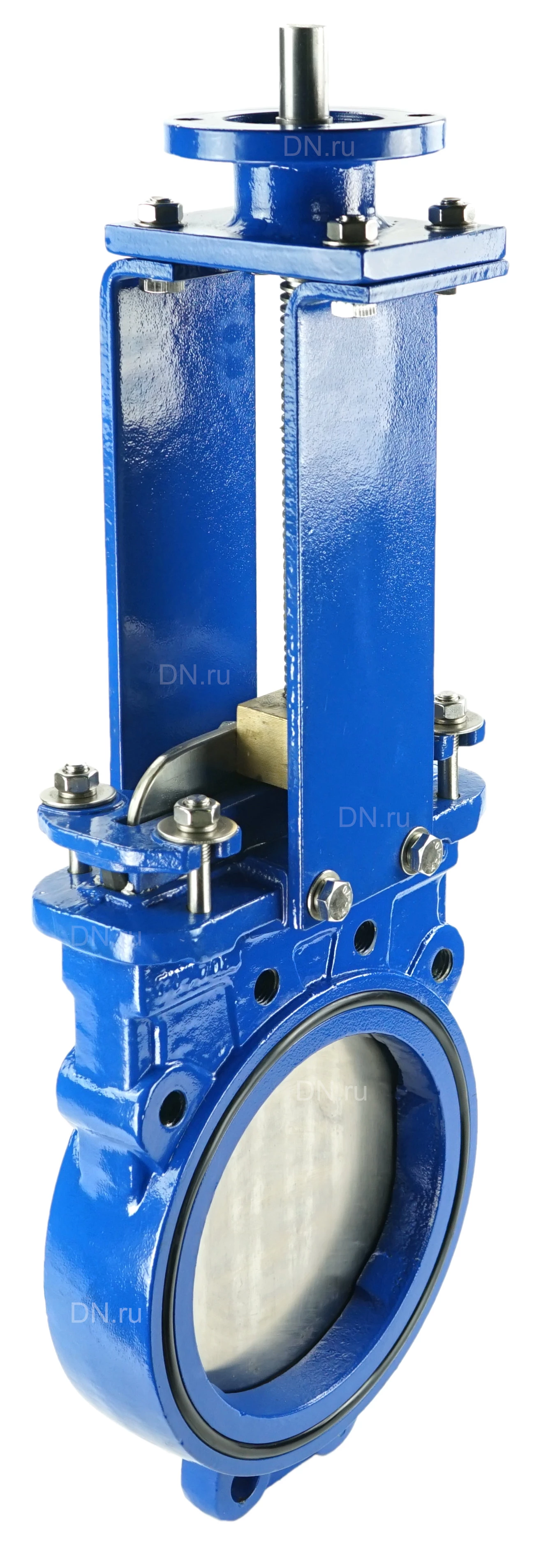

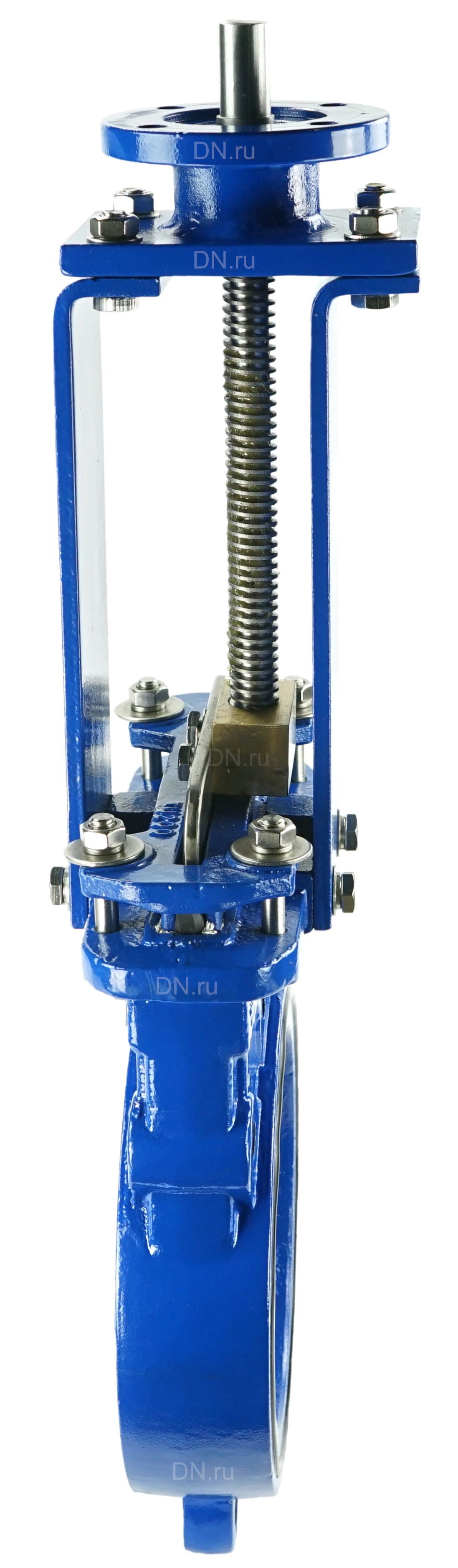

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ISO Ду200 Ру10 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с ISO-фланцем и голым штоком, круглый шток 22, F10 (D040-07280)

Name: Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ISO Ду200 Ру10 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с ISO-фланцем и голым штоком, круглый шток 22, F10 (D040-07280)
Brand: DN.ru

Обновлено 7 месяцев назад

Описание

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды.

Файлы для скачивания


dwg	DN200_3D_DWG.dwg	1.5 MB	AutoCAD 2018+
stp	DN200_3D_STEP.stp	1.6 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	770 mm
Ширина	340 mm
Длина	72 mm
Вес	31000 g
Диаметр	200 mm
