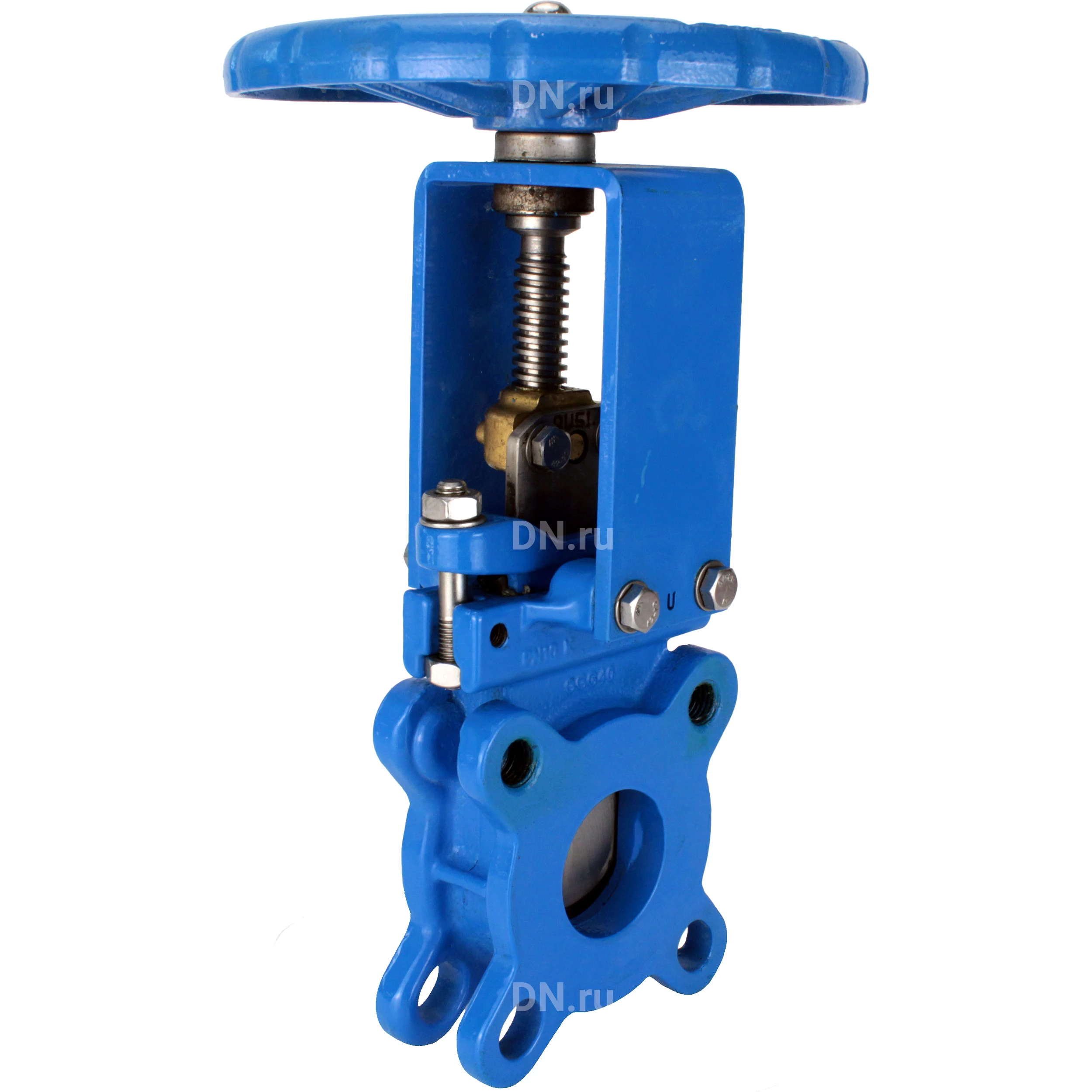

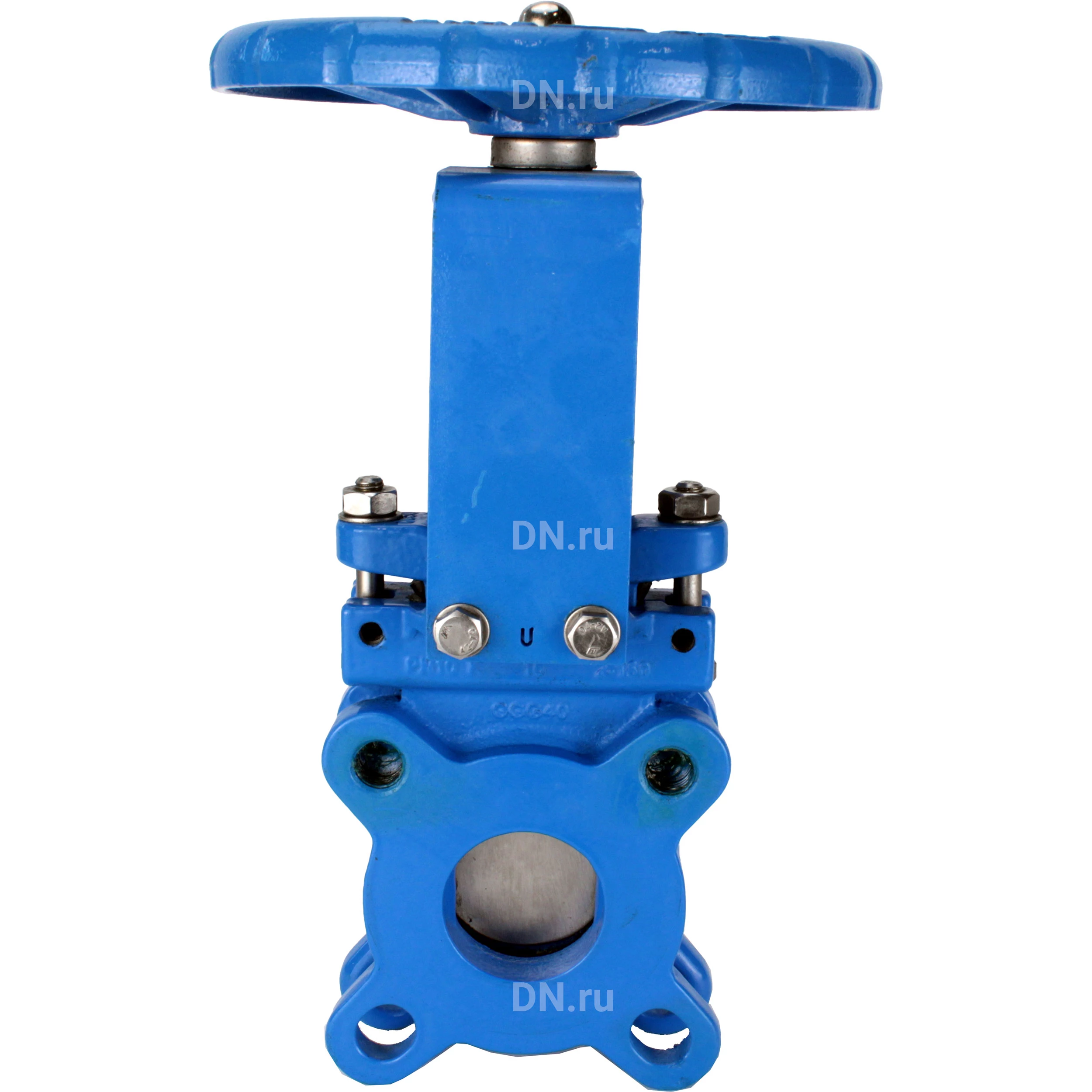

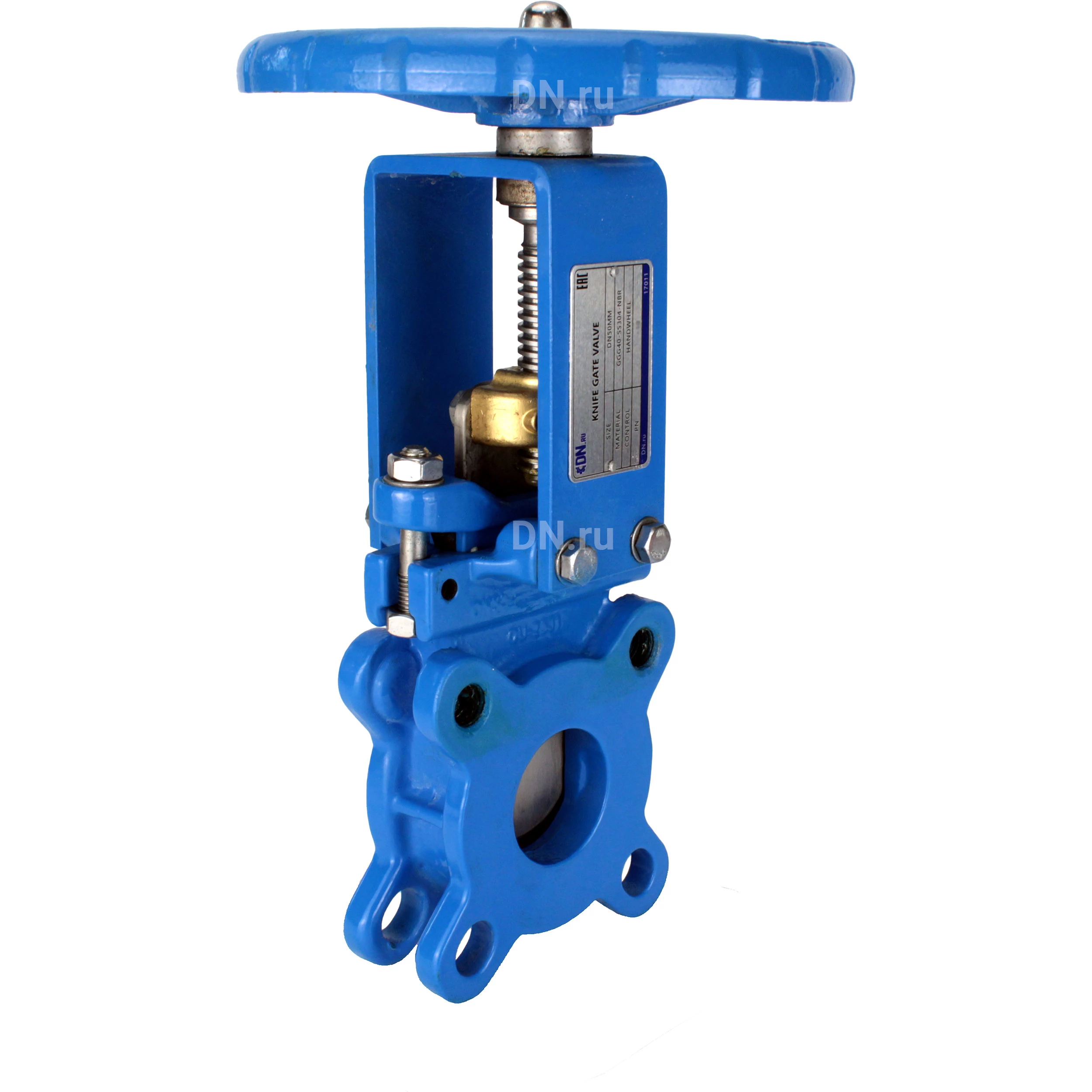

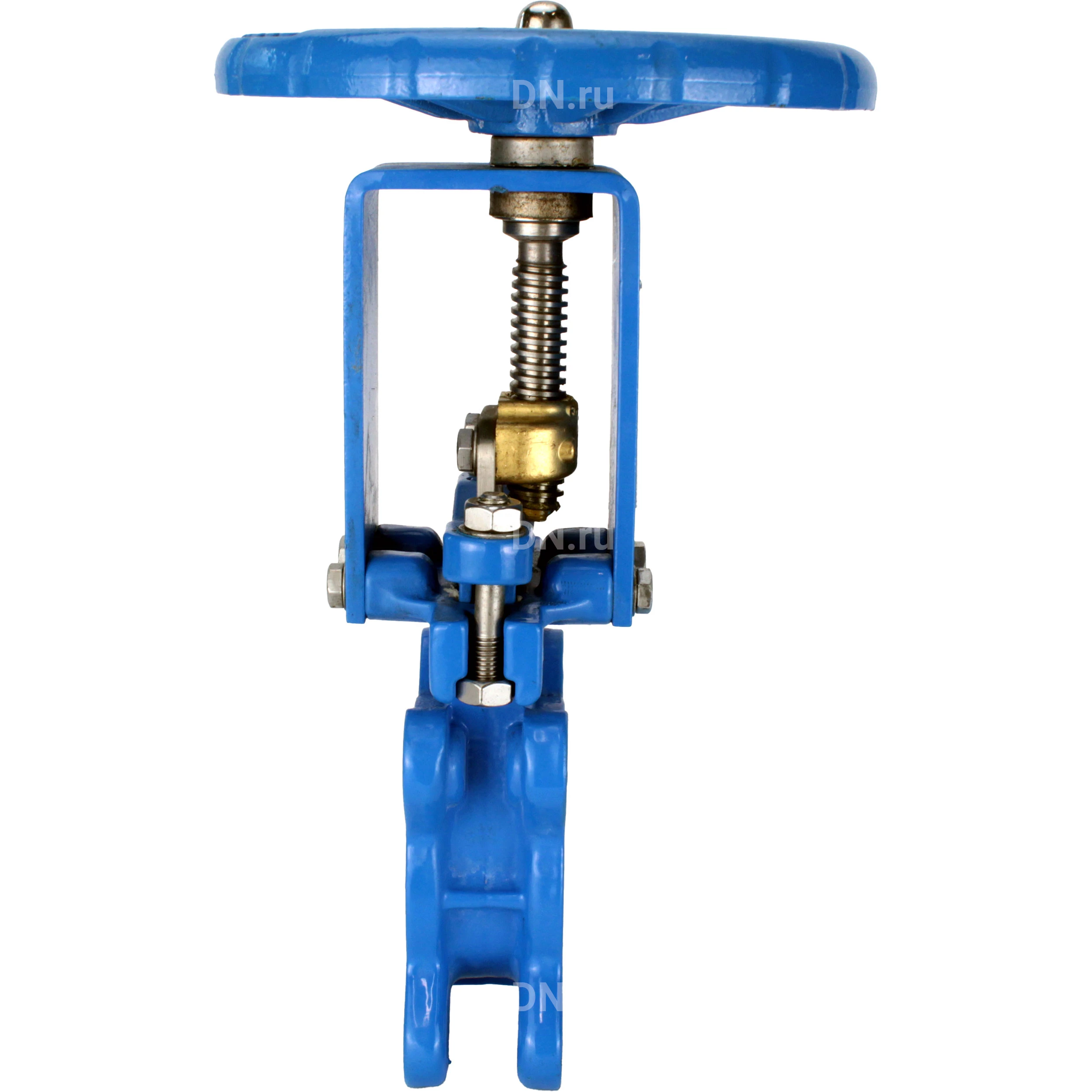

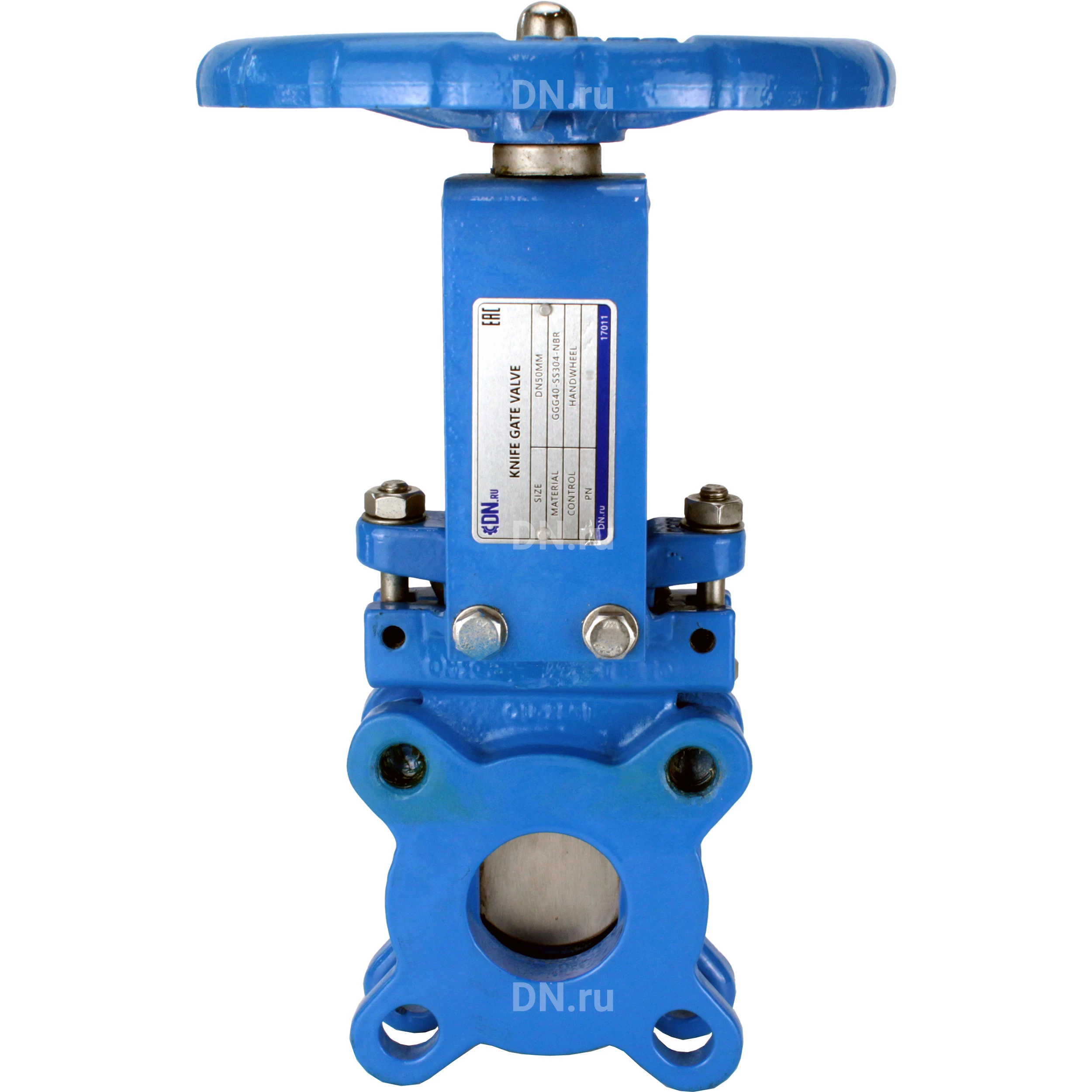

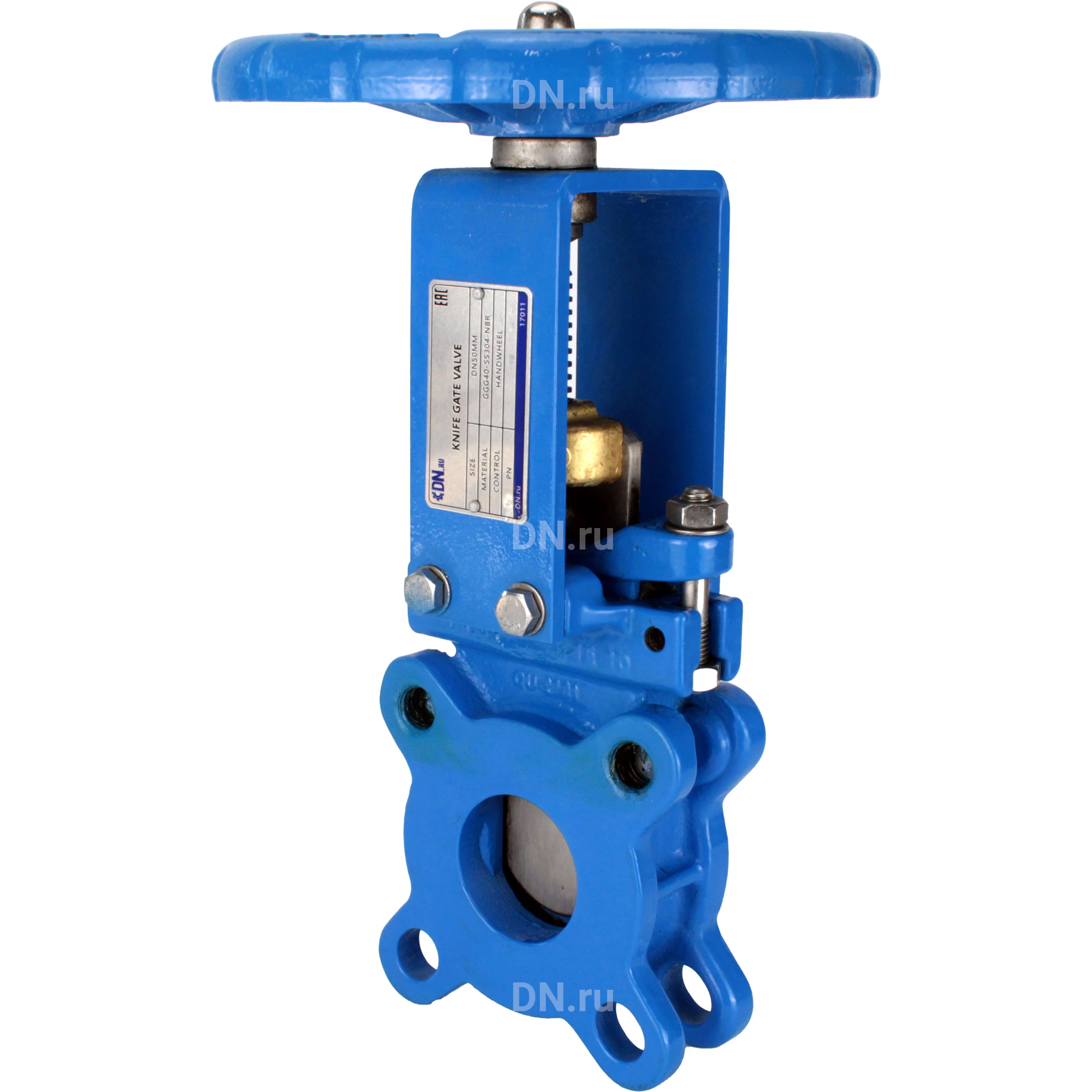

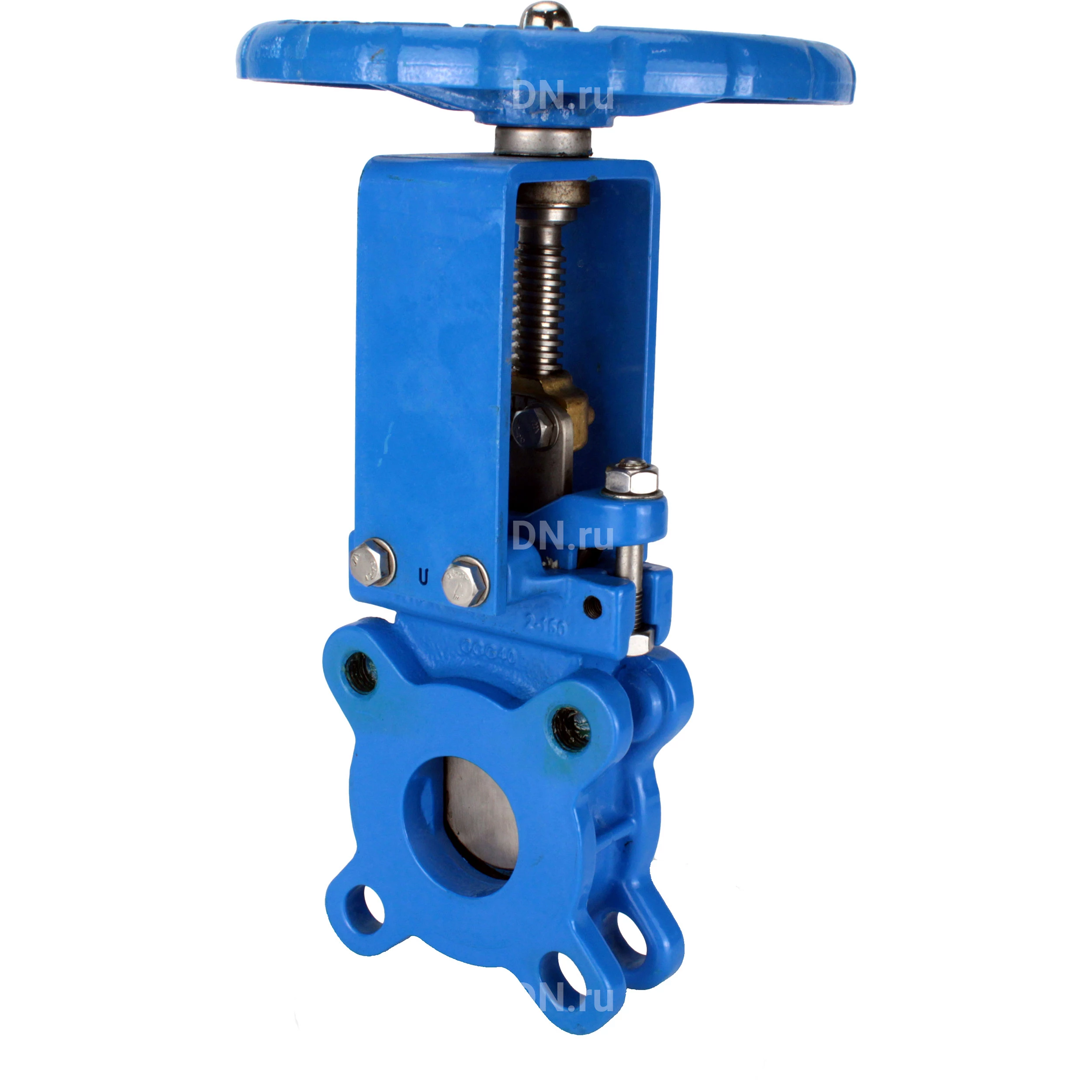

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-S Ду80 Ру10 WENZ двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал (D040-07823)

Name: Задвижка шиберная DN.ru GVKN1331N-2W-Fb-S Ду80 Ру10 WENZ двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал (D040-07823)
Brand: DN.ru

Обновлено 1 месяц назад

Описание

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Файлы для скачивания


rfa	GVKN1331N-2W-Fb-S Задвижка шиберная DN.ru Ду80 Ру10.rfa	1.1 MB	Revit 2026
dwg	GVKN1331N-2W-Fb-S Задвижка шиберная DN.ru Ду80 Ру10 (2d).dwg	76 KB	—
stp	GVKN1331N-2W-Fb-S Задвижка шиберная DN.ru Ду80 Ру10.stp	3.0 MB	—
cdw	GVKN1331N-2W-Fb-S Задвижка шиберная DN.ru Ду80 Ру10.cdw	166 KB	—
m3d	GVKN1331N-2W-Fb-S Задвижка шиберная DN.ru Ду80 Ру10.m3d	2.0 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	451 mm
Ширина	51 mm
Длина	200 mm
Вес	9500 g
Диаметр	80 mm
