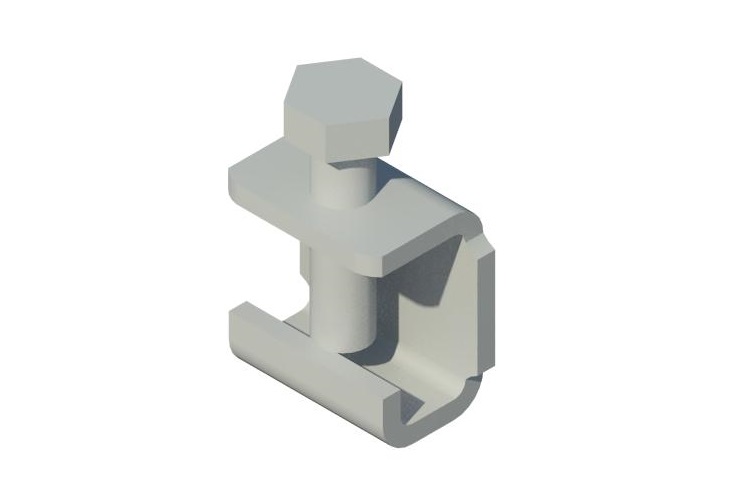

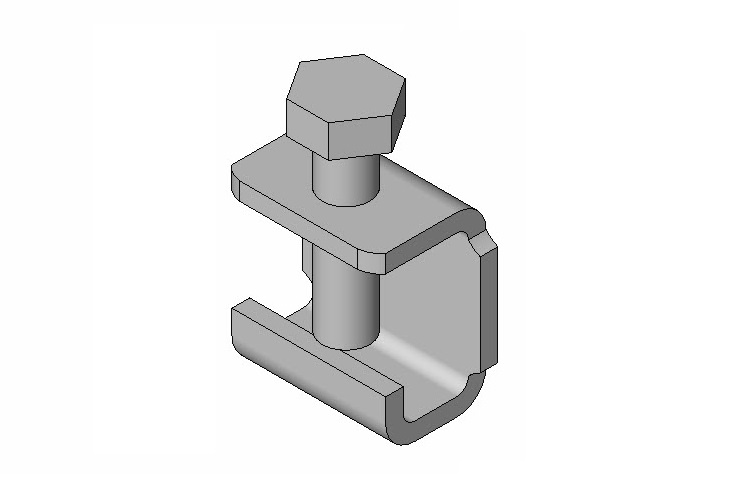

Зажим воздуховодов 3F M8

Name: Зажим воздуховодов 3F M8
Brand: TERMOCLIP

Обновлено в 2019 году

Описание

Соединитель для воздуховодов прямоугольного сечения. Простое, быстрое фланцевое соединение для больших поперечных сечений воздуховодов и высокого давления.

Файлы для скачивания


rvt	bimlib_shablonspecifikaciimodeley_termoclip.rvt	39.9 MB	Revit 2016
rfa	bimlib_termoclip_zajimvozduhovodov.rfa	696 KB	Revit 2016
ifc	bimlib_termoclip_zajimvozduhovodov3.ifc	62 KB	IFC2X3
pdf	termoclip_instruktsiya_po_rabote_s_modelyami.pdf	1.8 MB	—

Типоразмеры (2)

Наименование	Масса ADSK Масса	Код изделия ADSK_Код изделия	Наименование
2,3F M8	0.0367	09133002	Зажим воздуховодов 2,3F M8
3F M8	0.0504	09133001	Зажим воздуховодов 3F M8

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь, гальваническое покрытие цинком
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	30 mm
Ширина	19 mm
Длина	30 mm
Вес	50 g
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Сталь, гальваническое покрытие цинком
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	TERMOCLIP
Description	Соединитель для воздуховодов прямоугольного сечения. Простое, быстрое фланцевое соединение для больших поперечных сечений воздуховодов и высокого давления.
