Закладная конструкция для деформационного шва 20-70 мм в полу MANGRA 4320

Name: Закладная конструкция для деформационного шва 20-70 мм в полу MANGRA 4320
Brand: Mangra

Обновлено в 2024 году

Описание

конструкция для оформления и защиты деформационных швов под все типы покрытия пола;
для швов шириной от 20 до 70 мм;
Категория помещений / Интенсивность нагрузок: (A, B)/a, (C, D, E)/b, F/c (расшифровка на https://mangra.ru/mangra_allowed_loads_1);
варианты высот конструкции от 15 до 100 мм;
легко заменяемая эластичная вставка;
по дополнительному запросу поставляется с гладкой вставкой (рассчитана на компенсацию меньших сдвигов);
возможность установки декоративной вставки, большой выбор цветовых решений вставки;
по дополнительному запросу конструкция изготавливается с антистатической поверхностью.
прямой и угловой варианты конструкции.

Файлы для скачивания


rvt	MANGRA_4320.rvt	41.9 MB	Revit 2022

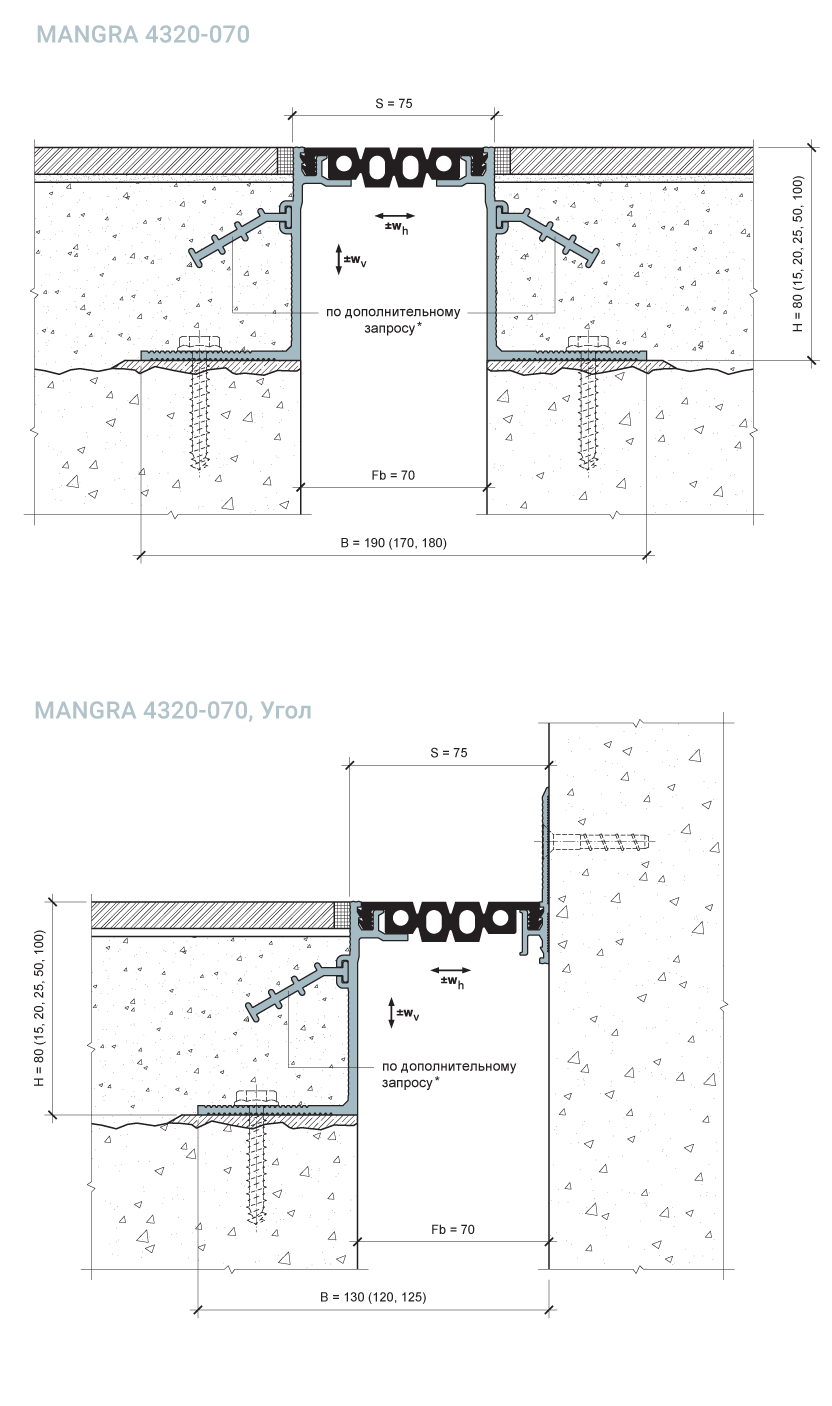

dwg	mangra-4320-070.dwg	127 KB	AutoCAD 2018+

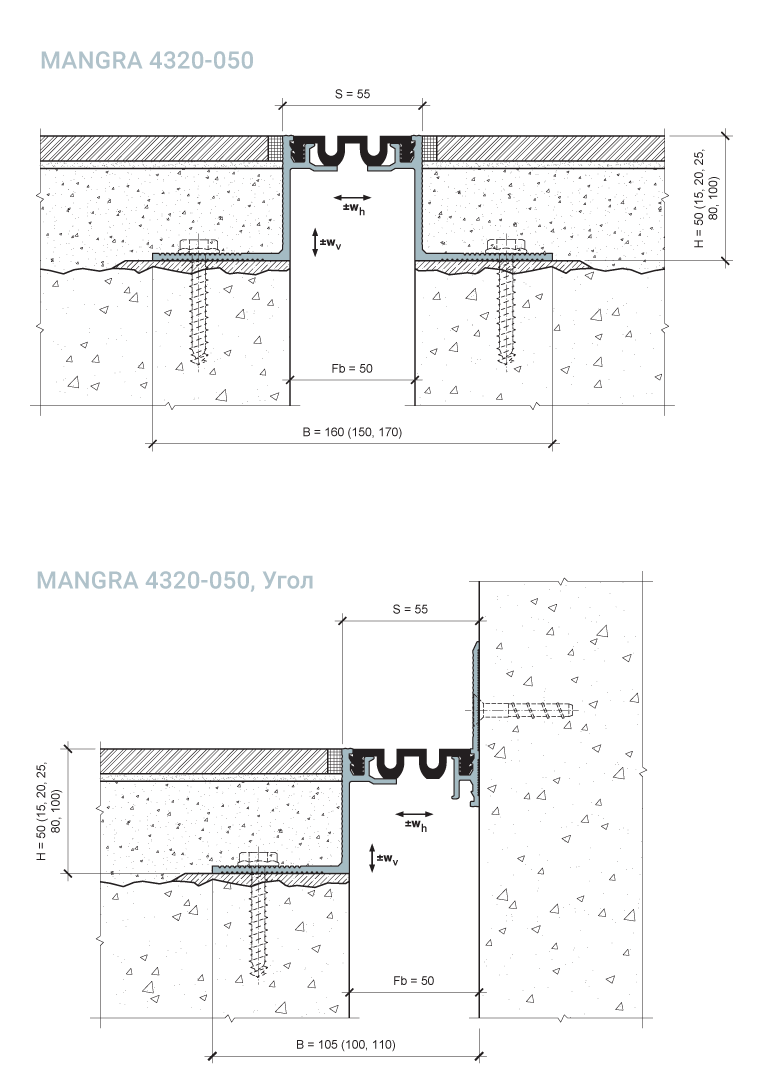

dwg	mangra-4320-050.dwg	351 KB	AutoCAD 2000

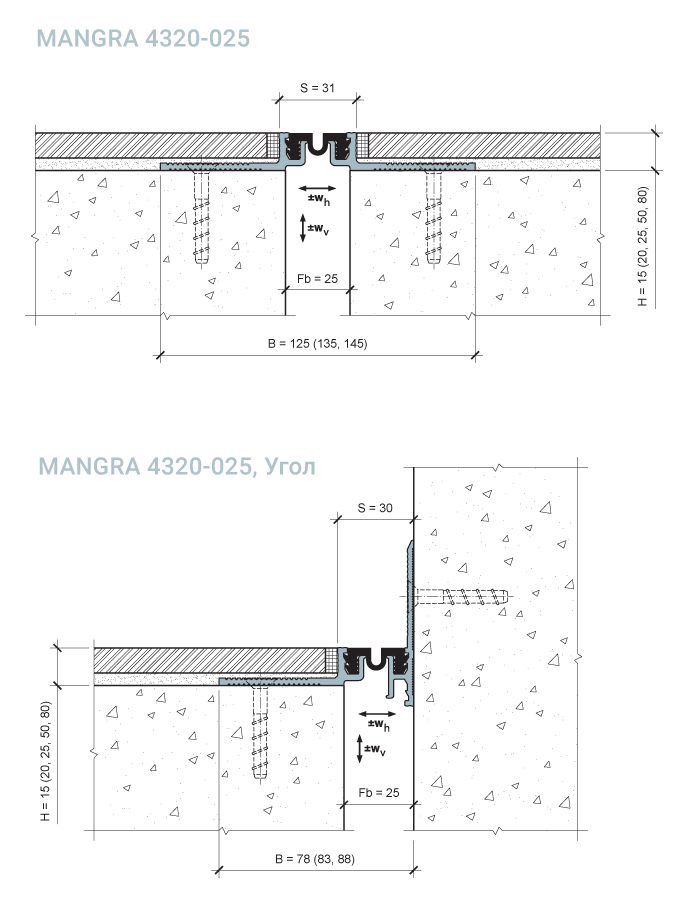

dwg	mangra-4320-025.dwg	330 KB	AutoCAD 2000

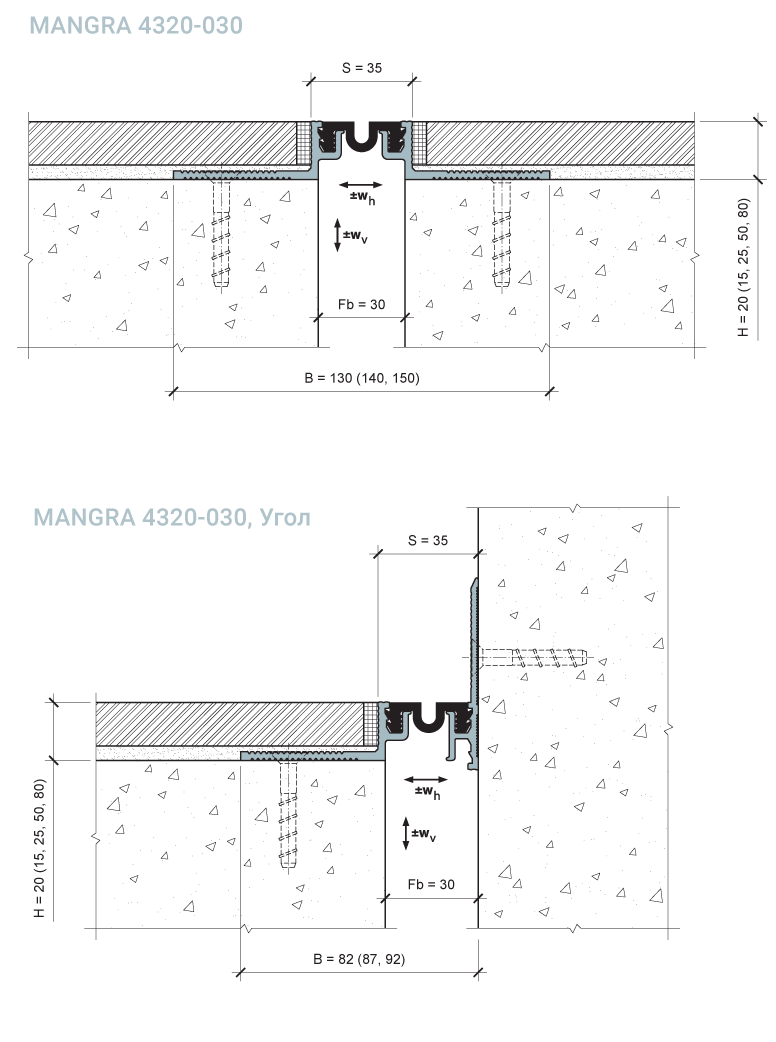

dwg	mangra-4320-030.dwg	330 KB	AutoCAD 2000

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Поливинилхлорид (PVC), Металл, Алюминий
Сайт производителя	Перейти
Размеры
Высота	15 mm
Ширина	125 mm
Длина	3000 mm
Вес	3948 g
Параметры в файлах моделей
Материал	алюминий прессованный, термически упрочнённый; Mangraflex® P; Mangraflex® T.
Цвет вставки	белый, серый, бежевый, чёрный, цвета RAL (по запросу)
Общая компенсация вертикальных сдвигов	6 (±3)
Общая компенсация горизонтальных сдвигов	12 (±6)
