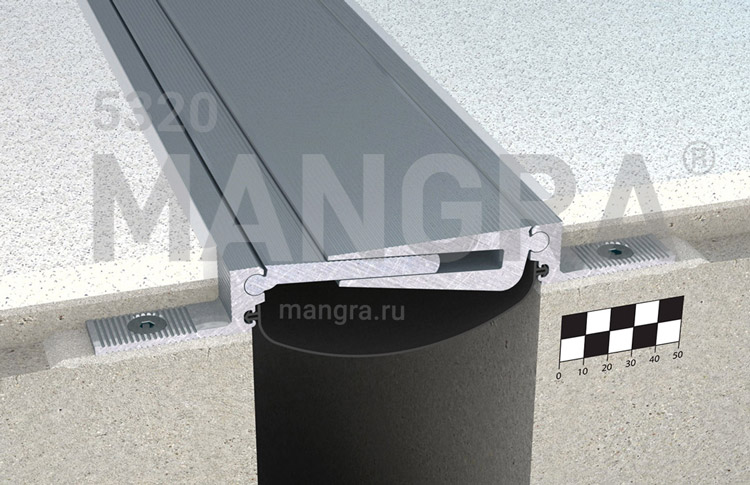

Закладная конструкция для деформационного шва 25-110 мм в полу MANGRA 5320
Обновлено в 2024 годуОписание
подходит для оформления деформационных швов в фальшполах;
для швов шириной от 25 до 110 мм;
Категория помещений / Интенсивность нагрузок: (A, B, C, D, E)/a, F/b, G/c (расшифровка на https://mangra.ru/mangra_allowed_loads_1);
усиленная анкерная часть обладает большей прочностью и жесткостью, менее восприимчива к изменению ширины шва и отклонениям шва от оси благодаря утолщению снизу;
конструкция шарнирной части менее восприимчива к динамическим ударам при проезде через шов;
привлекательный дизайн;
дополнительная мембрана-паробарьер доступна для высот 25 мм и более, поставляется по дополнительному запросу, примерная ширина — 86-140 мм (в зависимости от ширины шва);
в шарнирных элементах конструкции присутствует надёжный уплотнитель для защиты от попадания грязи и пыли внутрь шва;
прямой и угловой варианты конструкции.
Файлы для скачивания
| rvt | MANGRA_5320.rvt | 72.5 MB | Revit 2022 | |

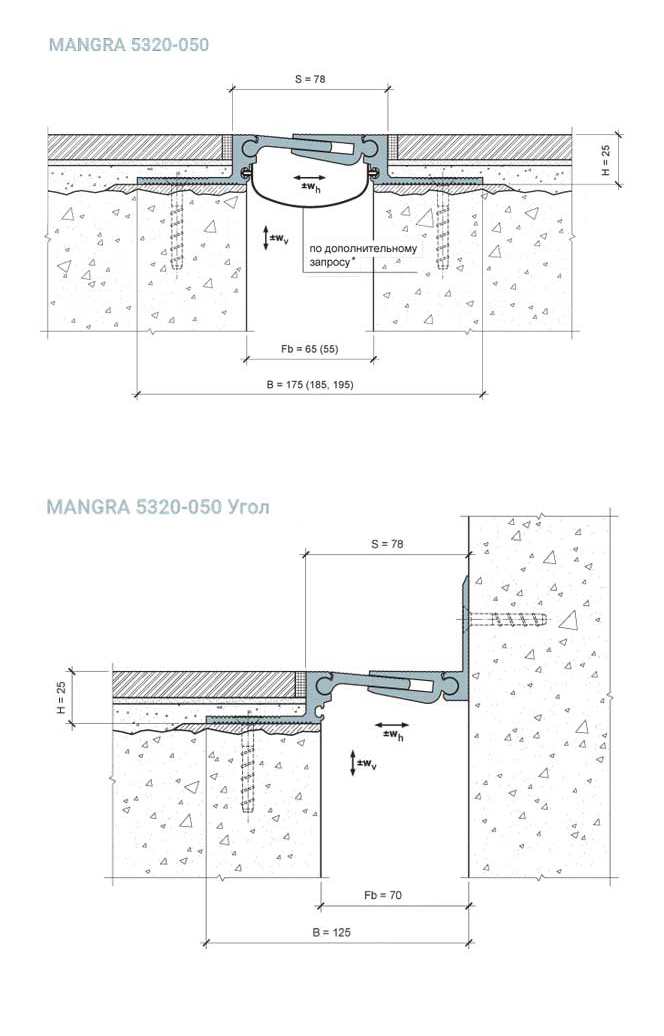

| dwg | mangra-5320-050.dwg | 167 KB | AutoCAD 2013 | |

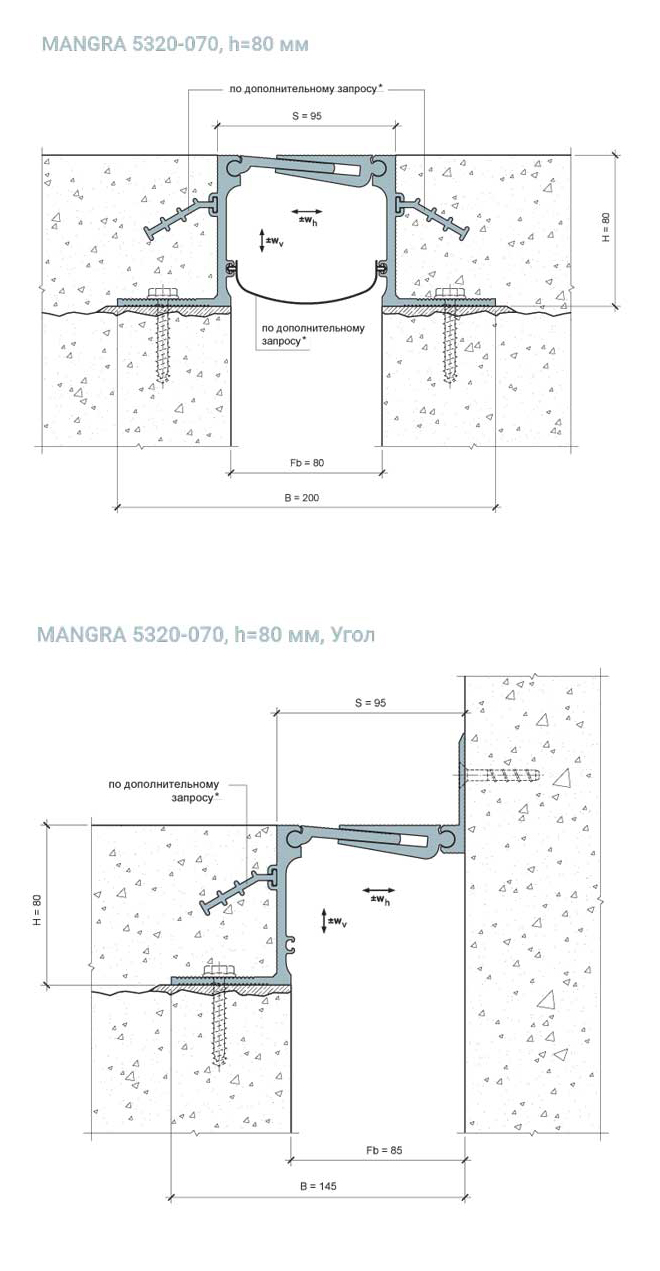

| dwg | mangra-5320-070.dwg | 173 KB | AutoCAD 2013 | |

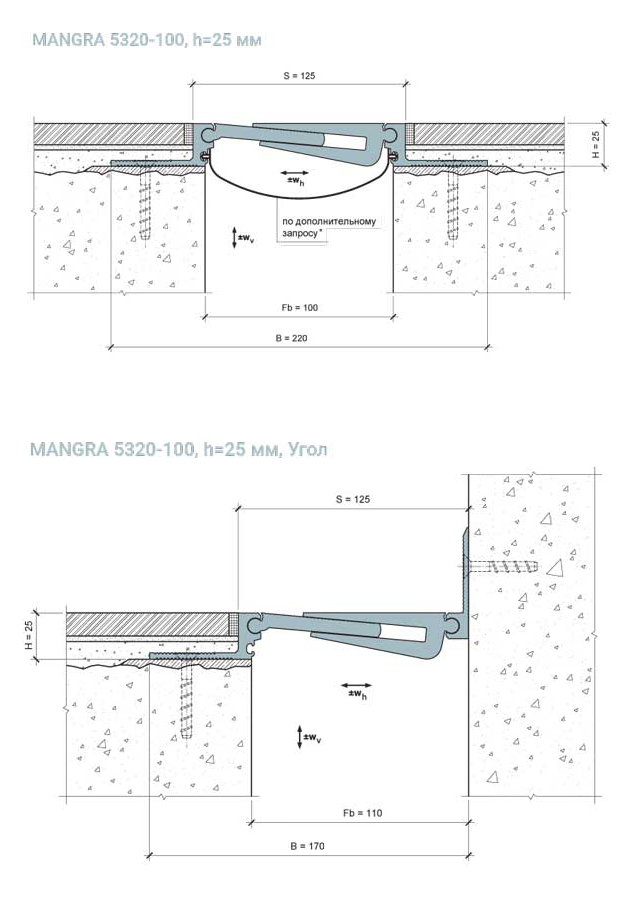

| dwg | mangra-5320-100.dwg | 181 KB | AutoCAD 2013 | |

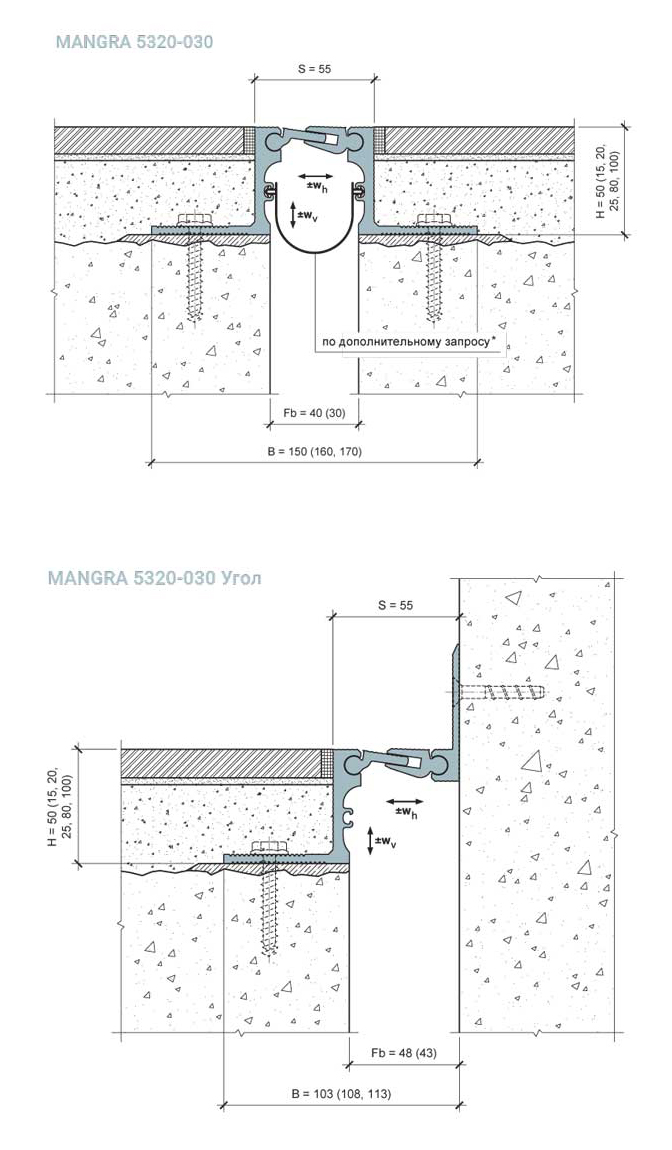

| dwg | mangra-5320-030.dwg | 165 KB | AutoCAD 2013 |
Технические характеристики
| Общее | |
| Категория | Конструкции и несущие элементы |
| Тип | Элементы конструкций |
| Материалы | Поливинилхлорид (PVC), Металл, Алюминий |
| Сайт производителя | Перейти |
| Размеры | |
| Высота | 15 mm |
| Ширина | 150 mm |
| Длина | 3000 mm |
| Вес | 7578 g |
| Параметры в файлах моделей | |
| Общая компенсация горизонтальных сдвигов | 26 (±13) |
| Категория помещений / Интенсивность нагрузок | A, B, C, D, E |
| Общая компенсация вертикальных сдвигов | 26 (±13) |
| Цвет | натуральный алюминий |
| Материал | алюминий прессованный, термически упрочнённый |
