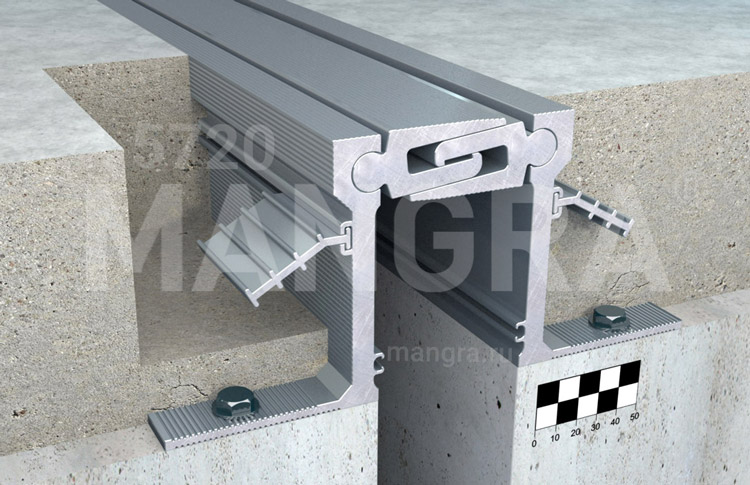

Закладная конструкция для деформационного шва 50-75 мм в полу MANGRA 5720
Обновлено в 2024 годуОписание
для швов шириной от 50 до 75 мм;
Категория помещений / Интенсивность нагрузок: (A, B, C, D, E)/a, F/a, G/d (расшифровка на https://mangra.ru/mangra_allowed_loads_1);
большие допустимые нагрузки;
усиленная анкерная часть обладает большей прочностью и жёсткостью, менее восприимчива к изменению ширины шва и отклонениям шва от оси благодаря утолщению снизу;
усиленный шарнир, усиленная кромка шва;
конструкция шарнирной части менее восприимчива к динамическим ударам при проезде через шов;
для высот 80 и 100 мм возможна комплектация дополнительными анкерными элементами;
мембрана-паробарьер поставляется по дополнительному запросу и доступна для высот 50, 80 и 100 мм;
привлекательный дизайн;

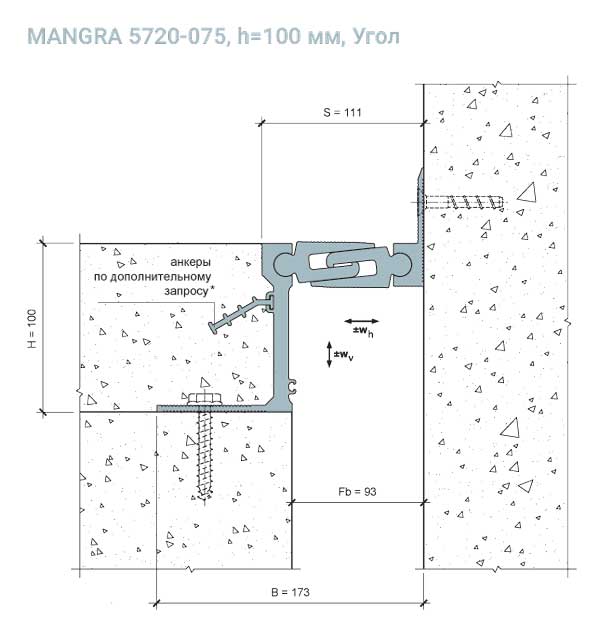

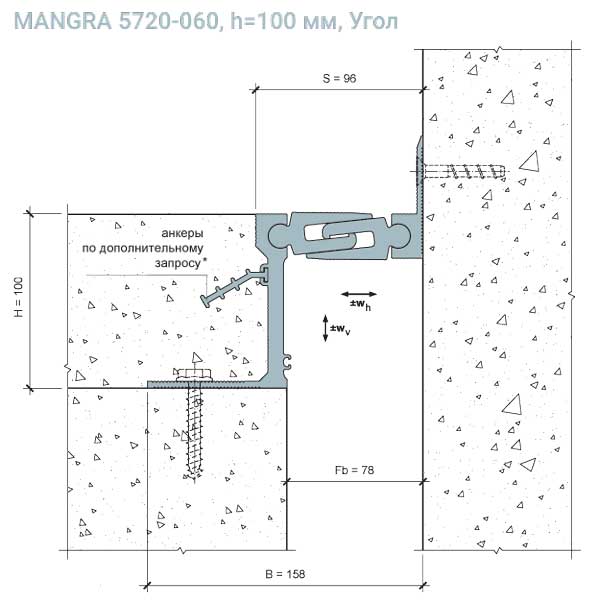

прямой и угловой варианты конструкции.
Файлы для скачивания
| rvt | MANGRA_5720-060.rvt | 18.4 MB | Revit 2022 | |
| rvt | MANGRA_5720-075.rvt | 11.4 MB | Revit 2022 | |
| dwg | mangra-5720-075.dwg | 201 KB | AutoCAD 2013 | |
| dwg | mangra-5720-060.dwg | 200 KB | AutoCAD 2013 | |
| mangra-5720-060-opisanie.pdf | 581 KB | — |
Технические характеристики
| Общее | |
| Категория | Конструкции и несущие элементы |
| Тип | Элементы конструкций |
| Материалы | Поливинилхлорид (PVC), Металл, Алюминий |
| Сайт производителя | Перейти |
| Размеры | |
| Высота | 25 mm |
| Ширина | 296 mm |
| Длина | 3000 mm |
| Вес | 24798 g |
| Параметры в файлах моделей | |
| Материал | алюминий прессованный, термически упрочнённый |
| Общая компенсация вертикальных сдвигов | 36 (+23/-13) |
| Допустимые нагрузки | 130,4 kH / 21,5 kH |
| Общая компенсация горизонтальных сдвигов | 20 (±10) |
| Цвет | натуральный алюминий |
