Библиотеки «ПЕНОПЛЭКС» для RENGA
![Библиотеки «ПЕНОПЛЭКС» для RENGA](/uploads/blogs/2022-08/превью_статья_62fe660db31b5.jpg)
В этом году компанией «ПЕНОПЛЭКС» был разработан BIM-каталог в российской системе проектирования Renga. Каталог создан на основе шаблона пользовательских свойств, то есть все материалы, стили и элементы каталога содержат полный набор их свойств с основными характеристиками, которые не будут дублироваться при интеграции данных из одного проекта в другой.

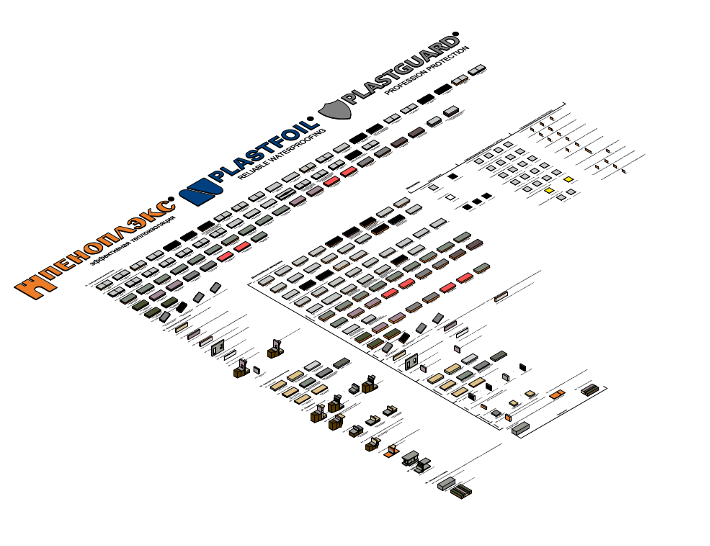

В состав каталога Renga входят:
- 47 различных материалов компании;
- 108 стилей многослойных материалов;
- 104 системных решения компании;
- ведомости материалов и спецификации;
- сопровождающие графические материалы.
![image-0](/uploads/blogs/2022-08/1_62fe5e88a6f49.png?size=0x-)
![image-0](/uploads/blogs/2022-08/2_62fe5e9964a6e.png?size=0x-)

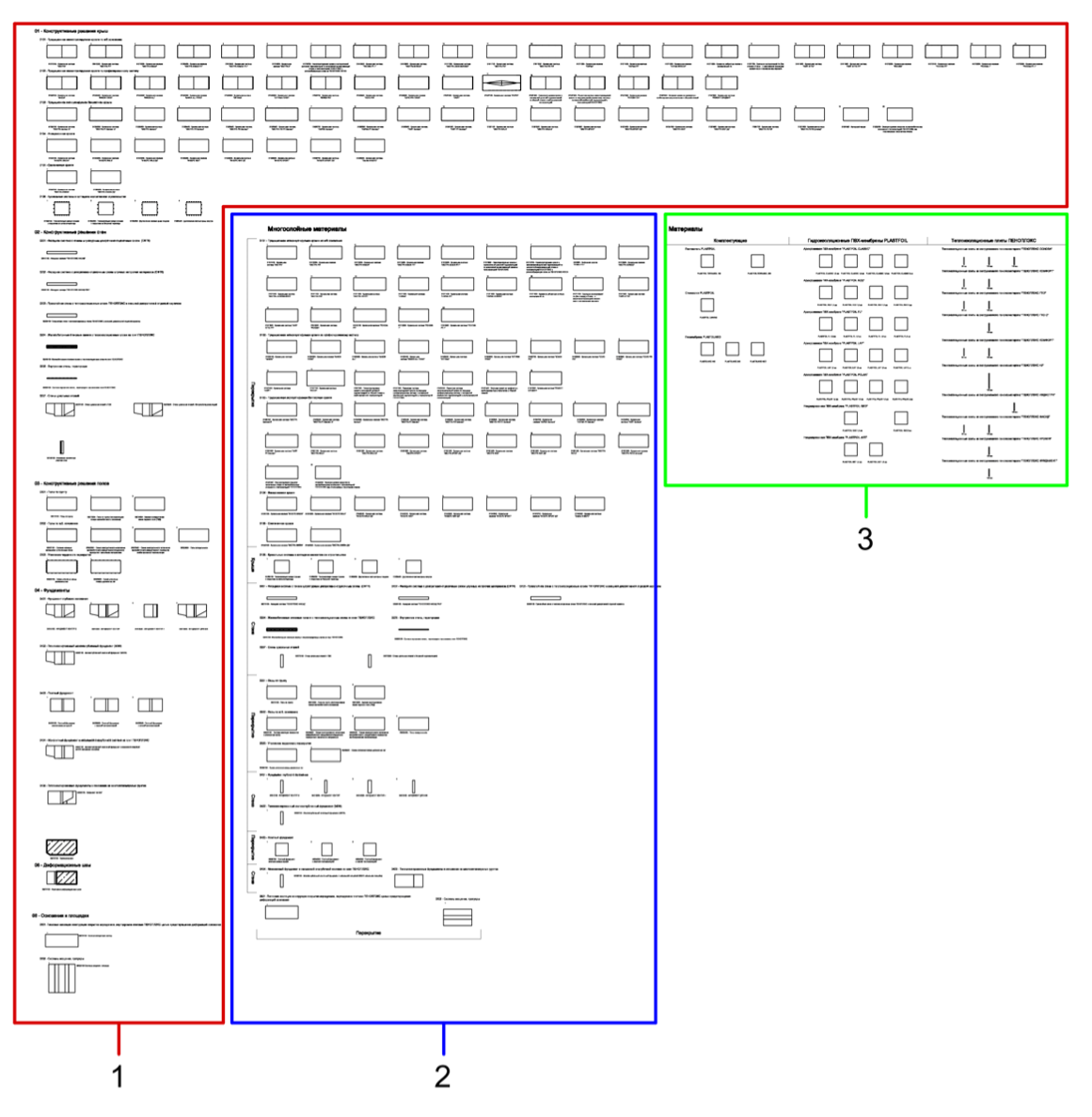

В рабочем пространстве элементы поделены на три области:
1. Системные решения компании «ПЕНОПЛЭКС» в составе конструкций.
Содержат 104 решения по различным конструктивам: плоские крыши, скатные крыши, стены, фундаменты, основания. Это примеры исполнения в САПР Renga систем «ПЕНОПЛЭКС» с применением материалов компании, реализованные с помощью нескольких инструментов.
2. Стили многослойных материалов.
Созданы одним инструментом и отображают свойства конкретного многослойного материала: класс пожарной опасности, предел огнестойкости, область применения и прочее. Свойства присвоены многослойному материалу и сохраняются при его копировании из одного проекта в другой.
3. Образцы материалов компании.
Область содержит образцы материалов компании. Данные элементы созданы инструментами «Перекрытие» и «Стена» и используются для формирования таблиц с параметрами материалов.
Материалы
В каталоге содержатся материалы компании «ПЕНОПЛЭКС» следующих торговых марок: теплоизоляционные материалы из экструзионного пенополистирола торговой марки ПЕНОПЛЭКС®, гидроизоляционные ПВХ-мембраны PLASTFOIL® и профилированные мембраны PLASTGUARD®, а также стеклохолст PLASTFOIL® CANVAS и геотекстиль TERRAISOL®.

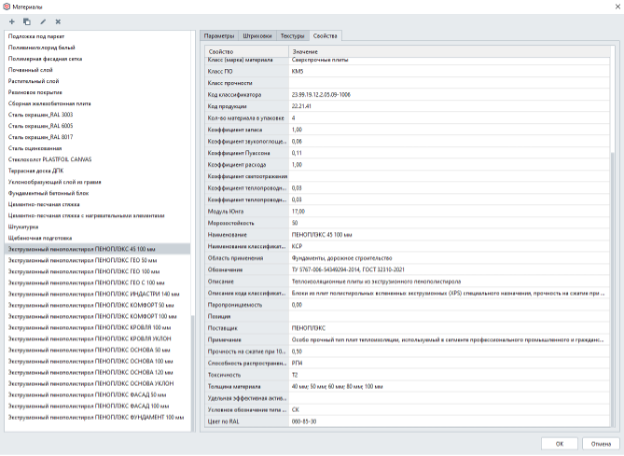

Все материалы в каталоге имеют заполненные производителем теплотехнические, прочностные и прочие физические свойства, а также информацию об упаковке
![image-0](/uploads/blogs/2022-08/3_62fe5ed7c0ef2.png?size=0x-)
При помощи инструментов «Перекрытие» и «Стена» были созданы образцы материалов. Далее им были присвоены соответствующие многослойные материалы. Это позволило создать дополнительные таблицы с расширенными параметрами материалов по всем маркам плит и мембран.
Многослойные материалы

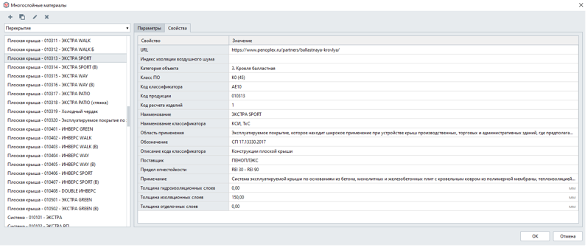

В каталоге создано множество стилей многослойных материалов следующих категорий: стена, перекрытие, крыша. В свойствах стилей многослойных материалов приведено краткое описание систем «ПЕНОПЛЭКС», отражены основные пожарные характеристики систем, содержатся данные классификатора КСИ.
![image-0](/uploads/blogs/2022-08/4_62fe5f025a47d.png?size=0x-)
Системы «Пеноплэкс»
Как уже упоминалось выше, список систем включает 104 решения компании по различным конструктивам: крыши, стены, полы, фундаменты, термовкладыши и деформационные швы.
Конструктивные решения крыш
В составе шаблона разработано 69 конструктивных решения плоских крыш.
Для создания крыш с уклоном применяются два инструмента «Перекрытие» и «Крыша». Основание крыши выполняется с помощью инструмента «Перекрытие». Базовым слоем назначается самый верхний слой конструкции, который будет подрезан инструментом «Крыша». Каждому инструменту присваивается соответствующий стиль, в котором содержатся все необходимые слои кровельной системы.

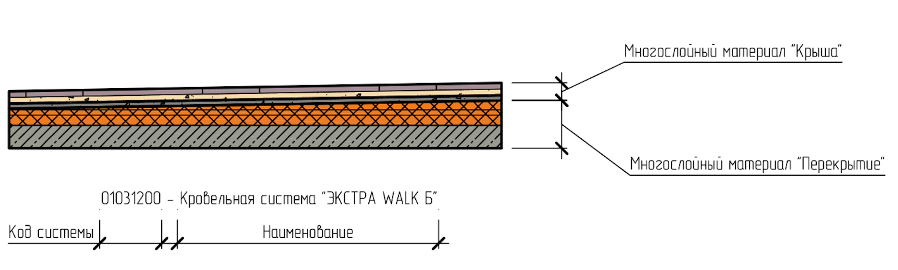

Например, чтобы сформировать систему «ЭКСТРА WALK Б» с уклонообразующим слоем, используются инструменты «Перекрытие» и «Крыша», к каждому из которых применен стиль с именем из соответствующей категории: «СИСТЕМА – 01031200 – ЭКСТРА WALK Б». Таким образом получаем систему, состоящую из элементов: Перекрытие – «СИСТЕМА – 01031200 – ЭКСТРА WALK Б» и Крыша – «СИСТЕМА – 01031200 – ЭКСТРА WALK Б».
Если нет необходимости моделировать уклонообразующий слой, используется один инструмент с соответствующим именем стиля, например: Перекрытие – «Плоская крыша – 01031200 – ЭКСТРА WALK Б». Стиль с именем «Плоская крыша» уже содержит все необходимые слои кровельной системы.
![image-0](/uploads/blogs/2022-08/5_62fe5f6843a82.png?size=0x-)
Аналогичным образом в библиотеке созданы все типы плоских крыш. Такой подход позволяет: в одном случае – смоделировать уклонообразующие участки крыш и получить точный объем материалов, в другом случае – максимально быстро, не прорабатывая уклоны, передать в проект данные о кровельной системе, которые содержат информацию о самом многослойном материале, а также его свойства.
Среди представленных в каталоге плоских кровель: 23 традиционные неэксплуатируемые кровли по железобетонному основанию, 16 традиционных неэксплуатируемых кровель по профилированному настилу, 20 традиционных эксплуатируемых балластных кровель, 8 инверсионных кровель, 2 озелененные кровли.
Также в библиотеке представлены 4 системы скатных крыш для коттеджно-малоэтажного строительства, в составе которых присутствуют конструктивные элементы в виде деревянной стропильной системы.
Конструктивные решения стен

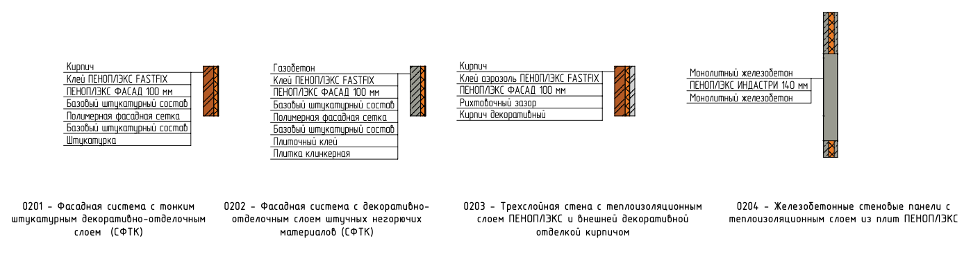

В составе каталога разработаны конструктивные решения 7 типов стен: фасадная система с тонким штукатурным декоративно-отделочным слоем (СФТК), фасадная система с декоративно-отделочным слоем из штучных материалов (плитка, искусственный камень), трехслойная стена с теплоизоляционным слоем ПЕНОПЛЭКС и внешней декоративной отделкой кирпичом, железобетонные стеновые панели с теплоизоляционным слоем из плит ПЕНОПЛЭКС, система внутренних тепло-, перегородок с применением плит ПЕНОПЛЭКС, стены цокольных этажей с ПВХ, стены цокольных этажей с битумной гидроизоляцией.
Системы созданы с помощью инструмента «Стена» с последующим применением соответствующей многослойной конструкции.
![image-0](/uploads/blogs/2022-08/6_62fe5fdb91cb7.png?size=0x-)
Конструктивные решения полов

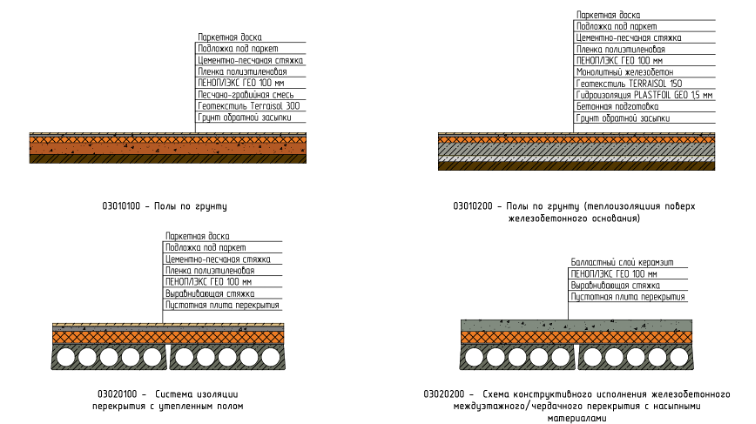

Каталог содержит 9 систем устройства полов: полы по грунту, полы по грунту с теплоизоляцией поверх железобетонного основания, базовая конструктивная схема ледового поля, система изоляции перекрытия с утепленным полом, схема конструктивного исполнения железобетонного межэтажного/чердачного перекрытия с насыпными материалами, схема конструктивного исполнения железобетонного межэтажного перекрытия – комбинированная теплоизоляция, полы холодильников, схема утепления между деревянных лаг, схема утепления поверх деревянных лаг.
![image-0](/uploads/blogs/2022-08/7_62fe60035b719.png?size=0x-)
Конструктивные решения фундаментов

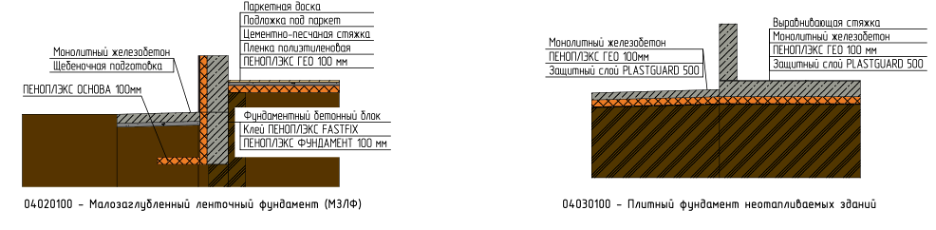

Было разработано 10 систем фундаментов: система ФУНДАМЕНТ КОНТУР Б с битумной гидроизоляцией, ФУНДАМЕНТ КОНТУР с гидроизоляцией из ПВХ-мембраны PLASTFOIL, ФУНДАМЕНТ КОНТУР+ с двухслойной ремонтопригодной системой гидроизоляции, ФУНДАМЕНТ ДРЕНАЖ, малозаглубленный ленточный фундамент, плитный фундамент неотапливаемых зданий, плитный фундамент с верхней теплоизоляцией, плитный фундамент с нижней теплоизоляцией, малозаглубленный ленточный фундамент с несъемной опалубкой, фундамент на многолетнемерзлых грунтах.
![image-0](/uploads/blogs/2022-08/8_62fe603f20b71.png?size=0x-)
Термовкладыши

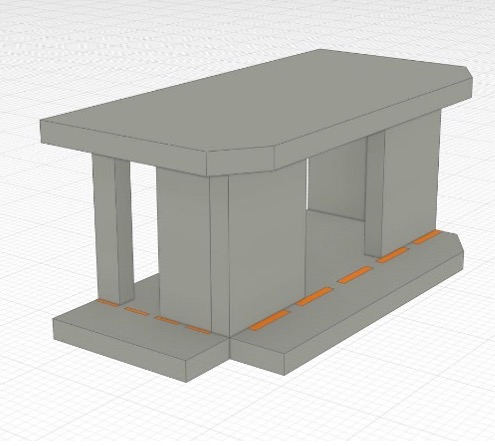

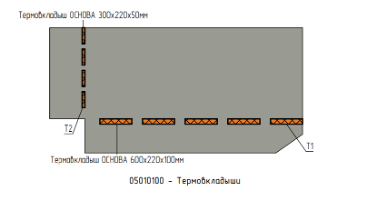

С помощью инструмента «Элемент» в шаблоне было создано несколько стилей термовкладышей:
- Термовкладыш ОСНОВА 300х220х50 мм
- Термовкладыш ОСНОВА 600х220х100 мм
- Термовкладыш ОСНОВА 600х220х120 мм
Стили элемента имеют уникальные геометрические параметры, а также свой набор свойств. Для использования термовкладышей других размеров или плит другой марки необходимо дублировать существующий стиль элемента и произвести редактирование параметров в новом созданном стиле.
Дополнительно была создана спецификация термовкладышей по форме ГОСТ.
![image-0](/uploads/blogs/2022-08/9_62fe606d98c8e.png?size=0x-)
![image-1](/uploads/blogs/2022-08/10_62fe606dad89c.jpg?size=0x-)

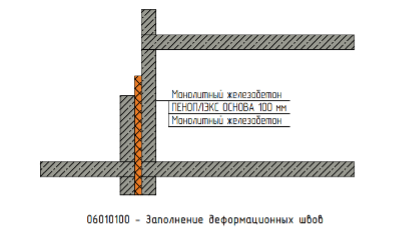

Деформационные швы
Экструзионный пенополистирол ПЕНОПЛЭКС идеально подходит в качестве заполнителя систем деформационных швов, что подтверждено комплексом испытаний на статические и динамические нагрузки и воздействия.
Техническое решение выполнено с помощью инструмента «Стена».
![image-0](/uploads/blogs/2022-08/11_62fe60961e6ef.png?size=0x-)
Графические материалы
Каталог графических материалов отображает конструктивные решений компании по различным конструктивам. Можно ознакомиться с содержимым библиотеки до ее загрузки.
Дополнительно разработаны: «Сводные таблицы по системам», включающие в себя описание систем, их области применения и противопожарные характеристики.

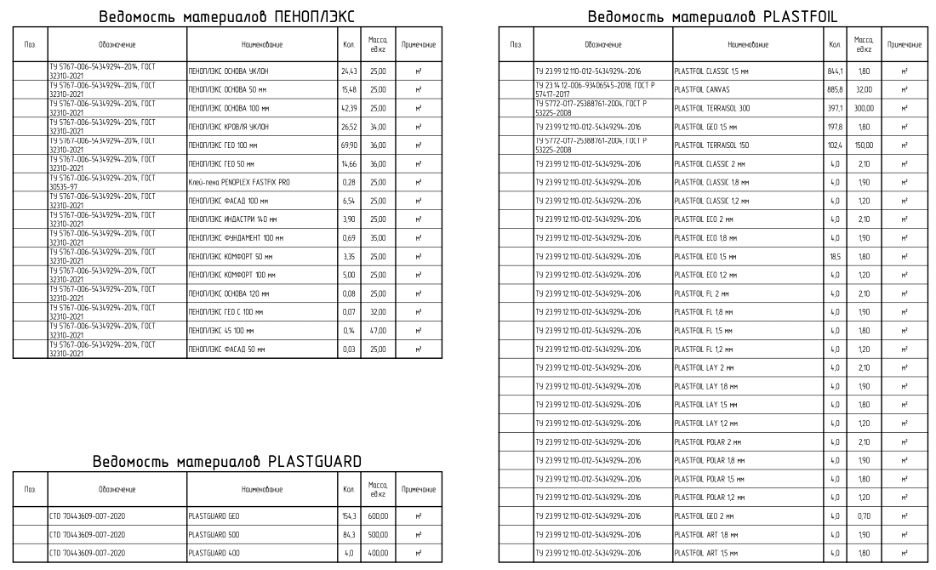

Ведомости материалов позволяют точно рассчитать количество используемых в проекте материалов компании. Их можно скопировать и вставить в проект (Ctrl+C / Ctrl+V).

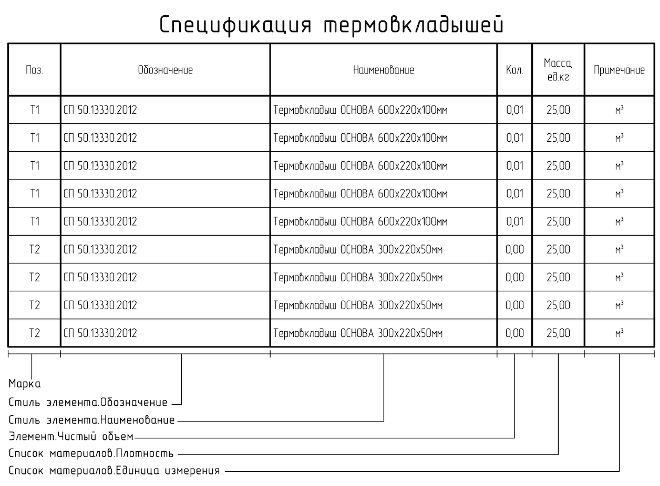

Разработанная «Спецификация термовкладышей» учитывает все типы элементов термовкладышей в проекте. Ее можно скопировать аналогичным образом.
![image-0](/uploads/blogs/2022-08/12_62fe60c690f58.png?size=0x-)
![image-0](/uploads/blogs/2022-08/13_62fe60cc3923c.png?size=0x-)
Все решения BIM-библиотеки «ПЕНОПЛЭКС» для Renga выполнены с учетом стандартов моделирования и оформления в программе. Для наших партнеров доступна адаптация технических решений под конкретный проект.
Компания «ПЕНОПЛЭКС» стремится предоставлять своим партнерам удобные и современные сервисы для проектирования. Внедрение BIM-проектирования позволяет сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов и повысить тем самым эффективность проектирования и культуру строительства в целом. Мы нацелены на дальнейшее партнерство с компанией «Renga Software» и совместное развитие российского BIM-проектирования.
Гарипов Р.А., технический специалист (BIM) компании ООО «ПЕНОПЛЭКС СПб».
