Как пройти сертификацию противопожарных клапанов

С 1 января 2020 года в силу вступил Технический регламент Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017), поэтому вся продукция, попадающая под новый регламент, подлежит обязательной сертификации.

В статье расскажем, как пройти сертификацию на примере противопожарных клапанов от компании «Вентум».

Пара слов о компании

Вентум (Ventum) – российский производитель полного спектра продукции для устройства и монтажа систем вентиляции, дымоудаления и кондиционирования, включая расходные материалы и комплектующие.

BIM-модели компании «Вентум»→

Матчасть: что такое противопожарные клапаны?

Противопожарный клапан представляет собой металлический корпус с заслонками, который имеет необходимые показатели огнестойкости и теплоизолирующей способности.

Главное предназначение клапана – блокировка распространения пожара и продуктов горения по воздуховодам, каналам и шахтам систем вентиляции и кондиционирования зданий, а также помещений и сооружений, имеющих различное назначение.

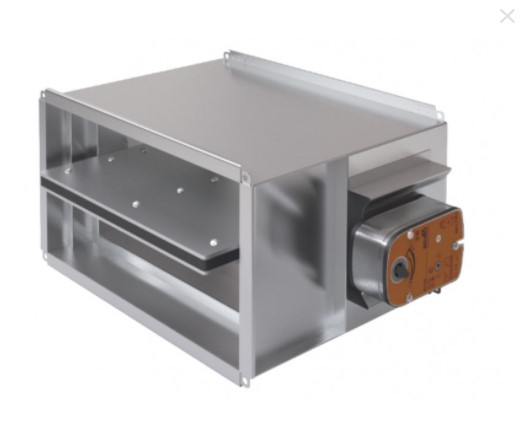

Противопожарный клапан прямоугольного сечения компании «Вентум» Противопожарный клапан прямоугольного сечения компании «Вентум»

В ходе сертификации проверяются следующие характеристики противопожарных клапанов:

  • огнестойкость;
  • прочностные характеристики;
  • наличие автоматически и дистанционно управляемых приводов;
  • сопротивление дымогазопроницанию;
  • сохранение заявленных свойств во времени.

Пакет документов для сертификации по ТР ЕАЭС 043/2017

Для прохождения сертификации противопожарных клапанов по ТР ЕАЭС 043/2017 нужно предоставить пакет документов, состоящий из:

  1. Описания – это технические условия эксплуатации продукции.
  2. Технической документации (конструкторская и (или) технологическая, и при наличии эксплуатационная документация).
  3. Перечня международных и региональных (межгосударственных) стандартов, а в случае их отсутствия – национальных (государственных) стандартов.
  4. Описания технических решений, которые учитывают риски, связанные с возможностью причинения вреда и (или) нанесения ущерба.
  5. Контракта (договор на поставку) и товаросопроводительной документации (схемы 3с и 4с).
  6. Копии договора с изготовителем, в том числе с иностранным изготовителем. Если компания самостоятельно производит продукцию, такой договор не требуется.
  7. Документов о подтверждении соответствия материалов, комплектующих изделий или составных частей противопожарных клапанов (при наличии).
  8. Документов по выбору заявителя, которые подтверждают соответствие противопожарных клапанов требованиям ТР ЕАЭС 043/2017.

Как проходит сертификация

Противопожарные клапаны

Отдельно стоит упомянуть, что испытания проводятся при температуре окружающей среды от 0 °С до 40 °С, если в технической документации на клапан не приведены другие условия.

1) Внутри образца создаётся перепад давления за счёт подключения мерного участка воздуховода к патрубку вентилятора в зависимости от функционального назначения испытуемого образца.

2) Началом испытаний можно считать момент включения форсунок печи. Конец испытаний фиксируется наступлением предельных состояний конструкции клапана (I – потеря теплоизолирующей способности вследствие повышения температуры на необогреваемой поверхности конструкции до предельных для данной конструкции значений, измеряется в минутах (30, 45, 60, 90, 120). Показывает время, в течение которого дверь будет ограничивать проникновение тепла в противоположную от пожара зону; Е – потеря целостности в результате образования в конструкциях сквозных трещин или отверстий, через которые на необогреваемую поверхность проникают продукты горения или пламя, измеряется в минутах (30, 45, 60, 90, 120). Показывает время в течении которого дверь будет сохранять свою конструкцию и эксплуатационные качества в условиях пожара).

Во время испытаний регистрируют:

  • температуру в печи и с необогреваемой стороны на наружных поверхностях корпуса, и заслонки образца/ узла/ уплотнения корпуса в проёме печи, и газа в выходном сечении клапана (только для противопожарных нормально открытых клапанов, защищающих технологические проемы);
  • момент наступления и характерные признаки потери плотности (разрушение, предельные деформации узла уплотнения корпуса образца, в том числе образование сквозных трещин, прогаров и отслоения уплотнений, приводящие к выходу дымовых газов и появлению пламени с необогреваемой стороны);
  • расход и температуру газового потока, проходящего через неплотности конструкции образца.

Дымовые люки

Испытания дымовых люков (клапанов) должны проводиться при температуре окружающей среды от 0 °С до 40 °С, если в технической документации не указаны иные условия.

1) Начало испытания также соответствует моменту включения форсунок печи. В процессе испытаний осуществляются контроль и измерения основных показателей и параметров:

  • температуры в печи (на первом и третьем этапах);
  • температуры в зоне установки термоэлемента привода образца, оснащённого согласно статического давления в печи (на третьем этапе, факультативно);
  • перепада давлений на КПД (на третьем этапе, факультативно);
  • интервала времени срабатывания образца (на первом этапе);
  • состояния конструкции образца (полноты открытия заслонки, сохранения её фиксированного открытого положения, наличия частичных разрушений, приводящих к внутреннему выпадению фрагментов конструкции образца).

2) По окончании испытаний прямыми измерениями должна быть определена фактическая площадь проходного сечения образца.

Как проверить подлинность сертификата ТР ЕАЭС 043/2017

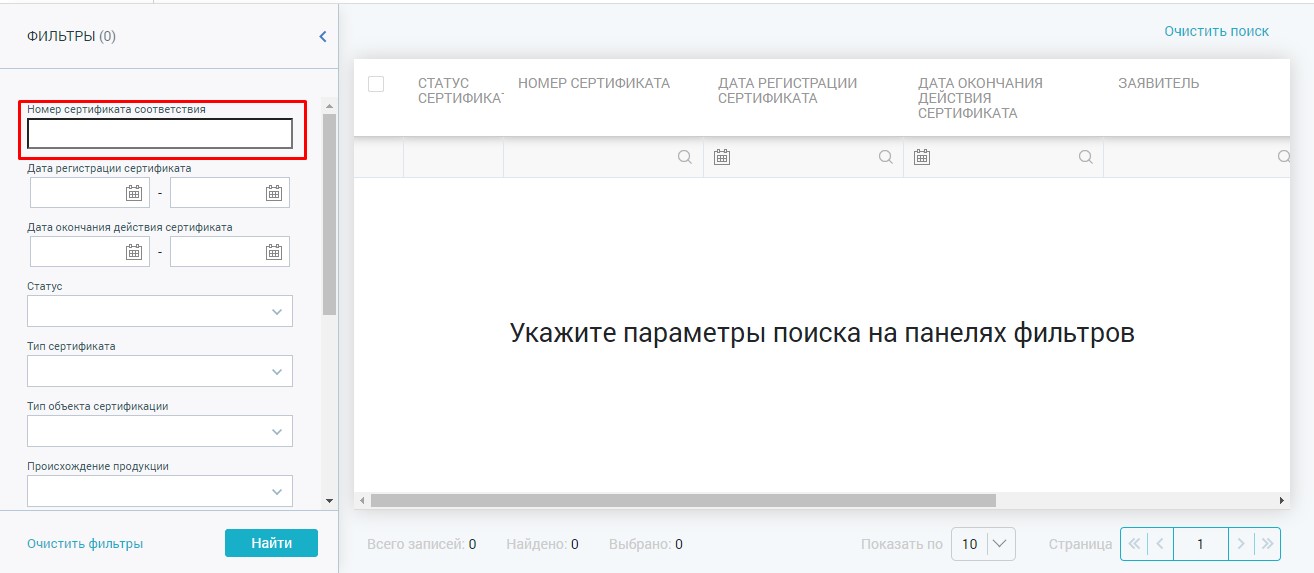

Для проверки подлинности сертификата необходимо перейти на сайт Единого реестра сертификатов соответствия и деклараций о соответствии и вбить номер сертификата в строку поиска по номеру.

image-0

Так, например, продукция компании «Вентум» прошла обязательную сертификацию на все виды противопожарных и дымовых клапанов, что подтверждается проверкой на сайте Единого реестра сертификатов соответствия и деклараций о соответствии.

image-0

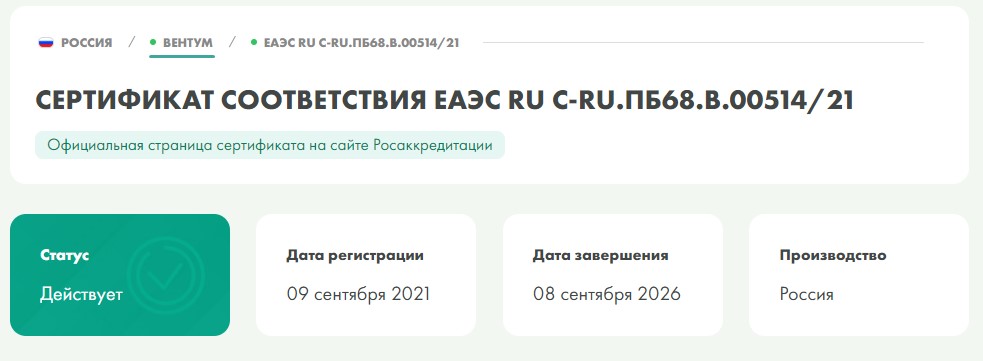

1) Сертификат соответствия требованиям технического регламента Евразийского экономического союза клапанов противопожарных нормально открытых, клапанов противопожарных нормально закрытых, дымовых люков на 60 и 90 минут компании «Вентум».

2) Сертификат соответствия требованиям технического регламента Евразийского экономического союза клапанов противопожарных нормально открытых, клапанов противопожарных нормально закрытых, дымовых люков на 120 минут компании «Вентум».

Что будет, если продукция распространяется без сертификата ТР ЕАЭС 043/2017

За продажу товара без действующего сертификата ТР ЕАЭС 043/2017 продавца могут привлечь к ответственности по статье КоАП РФ 14.43. Штрафы по этой статье составляют:

для ИП: от 20 000 до 30 000 рублей;

для ЮЛ: от 100 000 до 300 000 рублей.
