Каталог систем и материалов «ПЕНОПЛЭКС» для ArchiCAD
![Каталог систем и материалов «ПЕНОПЛЭКС» для ArchiCAD](/uploads/blogs/2022-10/превью_633b0e1db5cc7.jpg)
В BIM-моделях также подробно представлены узлы примыкания тепло- и гидроизоляции к защищаемым элементам зданий и сооружений. Например, узел примыкания кровли к парапетам, узел устройства деформационного шва.

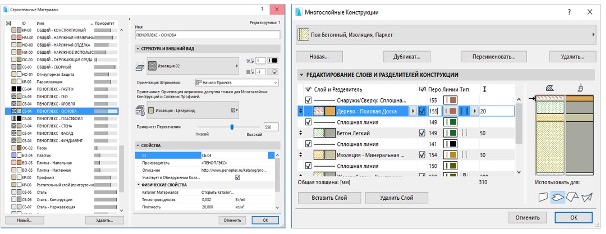

Наличие интерактивных каталогов, содержащих информацию по разным параметрам, позволяет точно рассчитать объемы и площади строительных материалов.
![image-0](/uploads/blogs/2022-10/%D0%91%D0%B5%D0%B7%20%D0%B7%D0%B0%D0%B3%D0%BE%D0%BB%D0%BE%D0%B2%D0%BA%D0%B0_633b01c254b78.jpg?size=0x-)
Состав и структура каталога
Каталог ArchiCAD содержит в себе:
- 16 строительных материалов «ПЕНОПЛЭКС»;
- 109 систем, из которых 56 имеют в своем составе узлы, представленные сложными профилями с модификаторами смещения и объектами ArchiCAD.
Структура каталога представляет собой файлы в формате PLN (для версии 22 и позже):
- сводный файл со всеми системами, строительными материалами и сложными профилями;
- отдельные файлы по каждой системе и дополнительные материалы к ним при наличии.
Дополнительно для каждой системы предоставлен графический материал в формате PDF.
Содержимое файла каталога

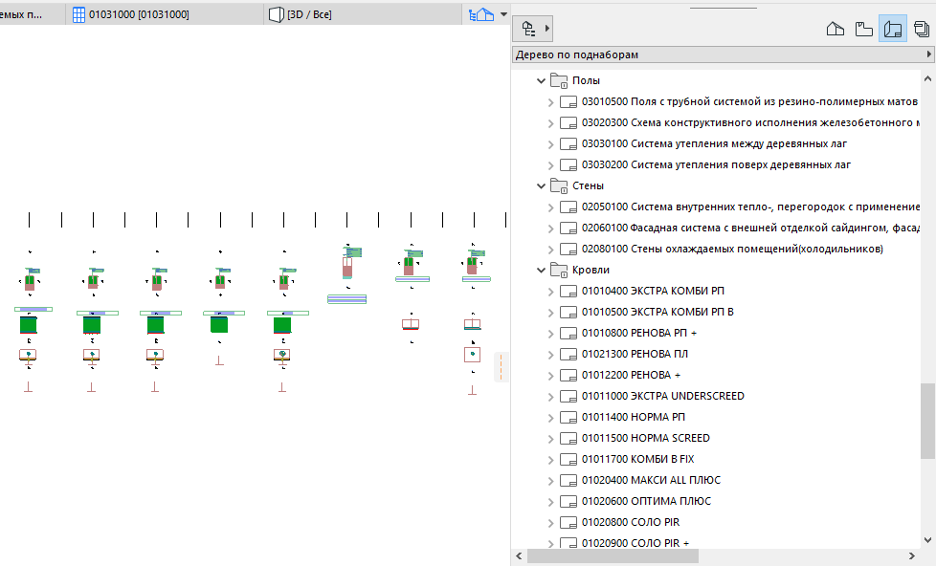

В карте проекта на 1-м этаже размещены все представленные системы. При наличии дополнительных материалов под системой располагаются примеры использования узлов.
![image-0](/uploads/blogs/2022-10/%D0%91%D0%B5%D0%B7%20%D0%B7%D0%B0%D0%B3%D0%BE%D0%BB%D0%BE%D0%B2%D0%BA%D0%B02_633b021855e61.png?size=0x-)
В книге макетов чертежи и трехмерные схемы всех систем объединены по типам.
Строительные материалы

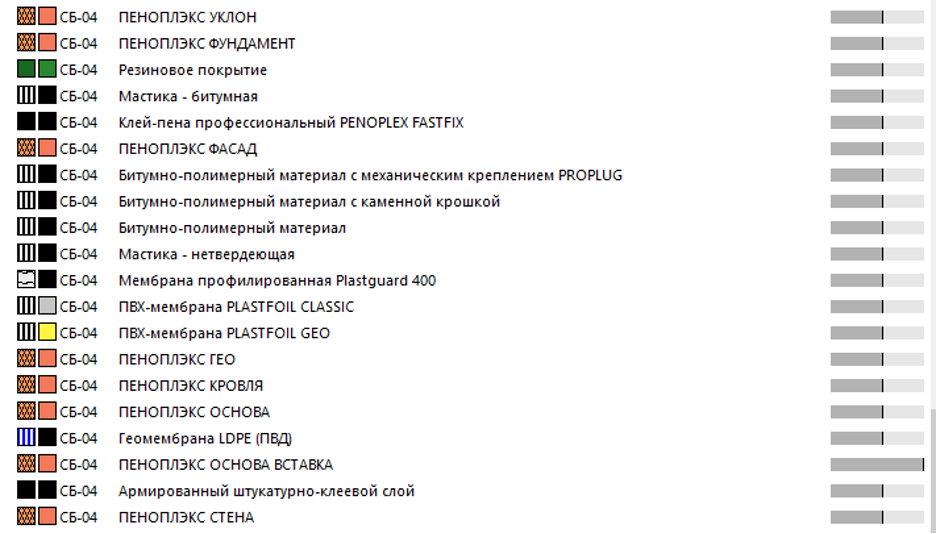

В каталоге содержатся материалы компании «ПЕНОПЛЭКС» следующих торговых марок:
— Теплоизоляция из экструзионного пенополистирола торговой марки ПЕНОПЛЭКС®;
— Гидроизоляционные ПВХ-мембраны PLASTFOIL® и профилированные мембраны PLASTGUARD®;
— Стеклохолст PLASTFOIL CANVAS®;
— Геотекстиль TERRAISOL®.
Также каталог включает вспомогательные строительные материалы для формирования многослойных конструкций.
![image-0](/uploads/blogs/2022-10/%D0%91%D0%B5%D0%B7%20%D0%B7%D0%B0%D0%B3%D0%BE%D0%BB%D0%BE%D0%B2%D0%BA%D0%B03_633b0268c442e.png?size=0x-)
Многослойные конструкции

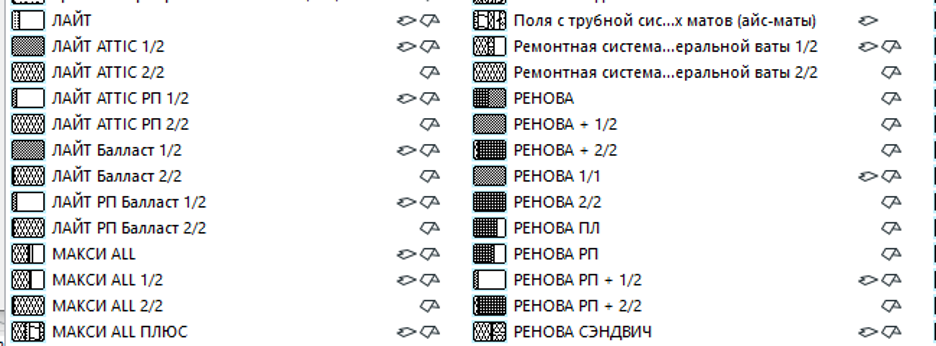

Каждая система «ПЕНОПЛЭКС» состоит из одной или нескольких многослойных конструкций.
![image-0](/uploads/blogs/2022-10/%D0%91%D0%B5%D0%B7%20%D0%B7%D0%B0%D0%B3%D0%BE%D0%BB%D0%BE%D0%B2%D0%BA%D0%B04_633b02d8500bd.png?size=0x-)

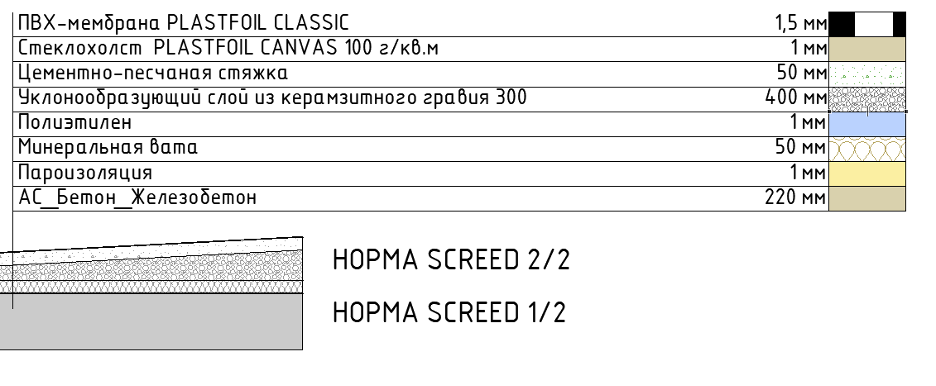

Системы полов, фундаментов и стен представлены в виде одной многослойной конструкции, включающей все слои системы.
![image-0](/uploads/blogs/2022-10/%D0%91%D0%B5%D0%B7%20%D0%B7%D0%B0%D0%B3%D0%BE%D0%BB%D0%BE%D0%B2%D0%BA%D0%B05_633b02f0a6d96.png?size=0x-)

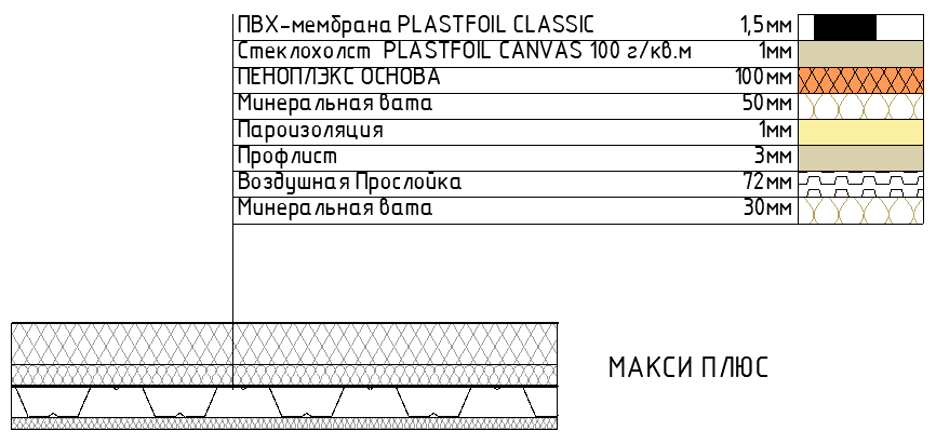

Системы кровли чаще всего представлены двумя многослойными конструкциями. Индексом 1/2 обозначен нижний набор слоев, чаще всего применяемый для элемента модели Перекрытие или Кровля с уклоном 0%. Индексом 2/2 представлен верхний набор слоев, предназначенный для Кровли с уклоном более 0%. Между собой взаимодействие многослойных конструкций происходит при помощи операций твердотельного моделирования.
![image-0](/uploads/blogs/2022-10/%D0%91%D0%B5%D0%B7%20%D0%B7%D0%B0%D0%B3%D0%BE%D0%BB%D0%BE%D0%B2%D0%BA%D0%B06_633b030d0f389.png?size=0x-)
Некоторые системы кровель могут включать в себя многослойные конструкции с индексами и единые многослойные конструкции, если их использование допускает основание с уклоном.
Сложные профили

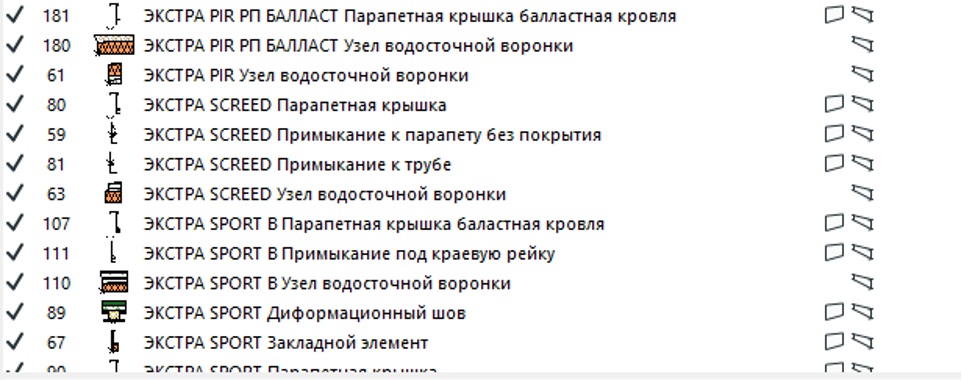

Часть систем включает в себя не только многослойные конструкции, но также и сложные профили.
![image-0](/uploads/blogs/2022-10/%D0%91%D0%B5%D0%B7%20%D0%B7%D0%B0%D0%B3%D0%BE%D0%BB%D0%BE%D0%B2%D0%BA%D0%B07_633b03343ebf0.png?size=0x-)
Некоторые системы фундаментов представлены только сложным профилем.
![image-0](/uploads/blogs/2022-10/%D0%91%D0%B5%D0%B7%20%D0%B7%D0%B0%D0%B3%D0%BE%D0%BB%D0%BE%D0%B2%D0%BA%D0%B08_633b034c12d2e.png?size=0x-)

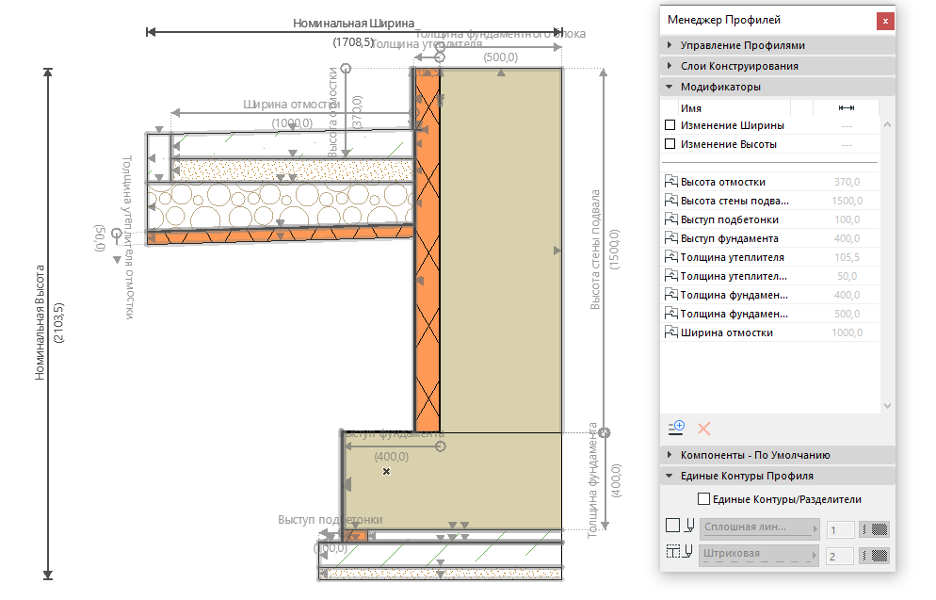

Сложный профиль помимо строительных материалов из каталога имеет в своей структуре модификаторы растяжения и смещения, позволяющие адаптировать узлы под свои нужды. В случае, когда модификаторами нельзя получить требуемую форму, либо требуется изменение толщин или типов материалов, возможно редактирование самих сложных профилей.
Где скачать BIM-библиотеки систем и материалов «ПЕНОПЛЭКС»
BIM-библиотеки «ПЕНОПЛЭКС» разработаны не только для программного обеспечения ArchiCAD, но также и для российской BIM-системы Renga и для программного обеспечения Autodesk Revit. Все решения выполнены с учетом стандартов моделирования и оформления в конкретной программе. Множество разработанных файлов позволяют использовать библиотеки при разных уровнях интеграции в проект.
Все BIM-библиотеки систем и материалов «ПЕНОПЛЭКС» доступны:
— На сайте компании «ПЕНОПЛЭКС» на странице «Модели семейств ПЕНОПЛЭКС».
— На странице компании «ПЕНОПЛЭКС» на BIMLIB.
На BIMLIB есть возможность перейти на страницу конкретной системы и скачать файлы под необходимое ПО, в том числе загрузить альбом узлов в DWG формате, а также посмотреть модель в формате AR (дополненной реальности).
Компания «ПЕНОПЛЭКС» стремится предоставлять своим партнерам удобные и современные сервисы для проектирования. Внедрение BIM-проектирования позволяет сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов и повысить тем самым эффективность проектирования и культуру строительства в целом. Мы нацелены на дальнейшее развитие и расширение BIM-библиотек материалов и систем ПЕНОПЛЭКС.
