Обновления у IEK: BIM-модели для Renga, АТР по МКНС, плагин для AutoCAD

BIM-модели металлических лотков ESCA и LESTA для Renga

К разработке BIM-каталога металлических кабеленесущих систем для Renga IEK приступили недавно, но уже сейчас можно:

  • Моделировать кабеленесущие трассы на базе листовых лотков ESCA, лестничных лотков LESTA и аксессуаров к ним.
  • Копировать заранее настроенные элементы кабеленесущих систем в рабочий проект с сохранением всех настроек.
  • Автоматически подсчитывать элементы лотков и формировать спецификацию согласно ГОСТ.

В компании говорят, что продолжают работать над расширением функциональных возможностей инструмента.

Скачать текущую версию библиотеки.

Обновили альбом типовых решений по металлическим кабеленесущим системам

Что изменилось?

  • Обновили ассортимент продукции, добавили новые решения и доработали текущие.
  • Добавили разделы: справочные величины сечения профиля для расчёта несущей способности и технические характеристики для анкерного крепежа.

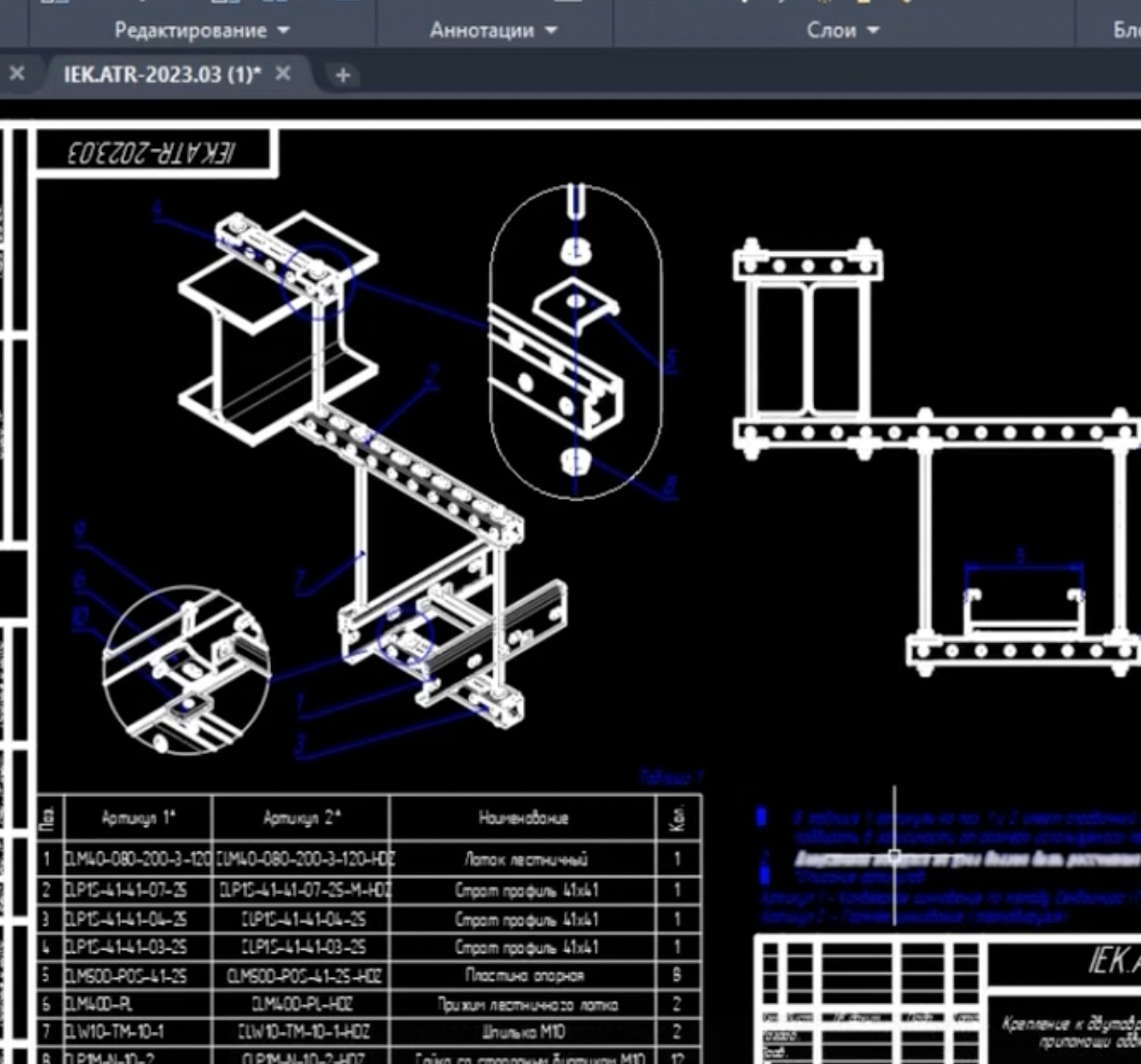

  • Разработали интерактивную версию АТР, которая позволяет скачивать техническое решение в форматах dwg и pdf 3D.

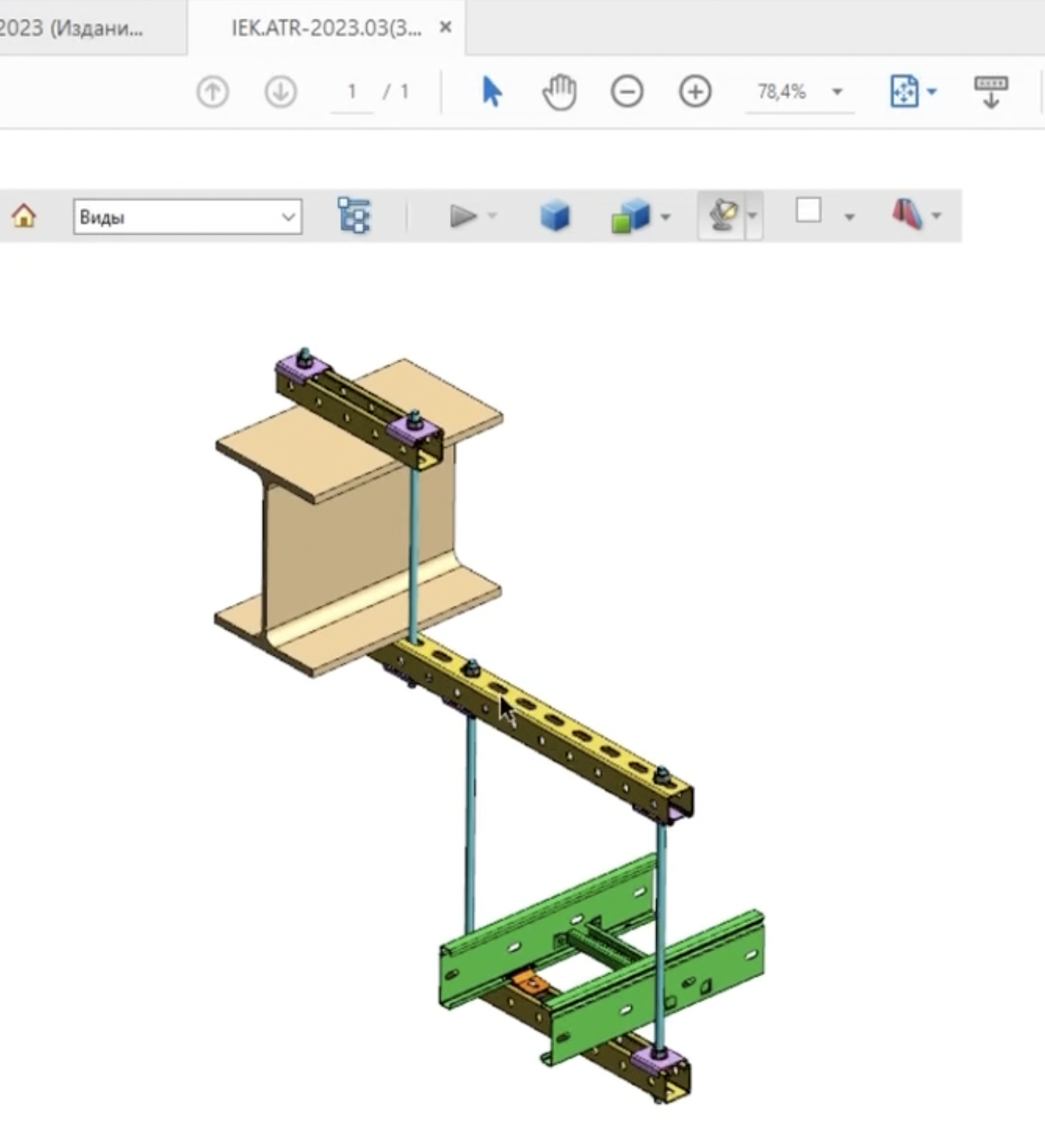

  • Теперь, вращая модель со всех сторон, вы можете подробнее рассмотреть монтажный узел и увидеть все узлы крепления деталей.
image-0
image-1

Для просмотра 3D pdf на компьютере должен быть установлен Adobe Acrobat или аналоги. Важно: при просмотре через браузер данная функция не работает.

Скачать новую версию альбома.

Обновили плагин управления динамическими блоками IEK для AutoCAD

В компании обновление прокомментировали так: «… специально для тех, чья творческая мысль опережает системы проектирования. Обновленный плагин управляет динамическими блоками, только на более высоком уровне, позволяя проектировать быстрее, эффективнее и без ошибок».

Плагин может:

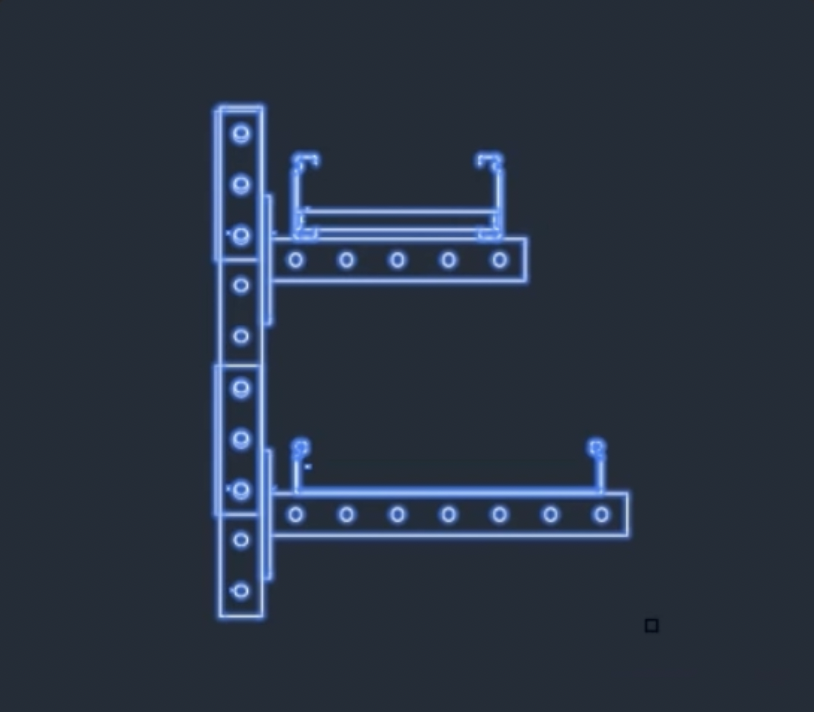

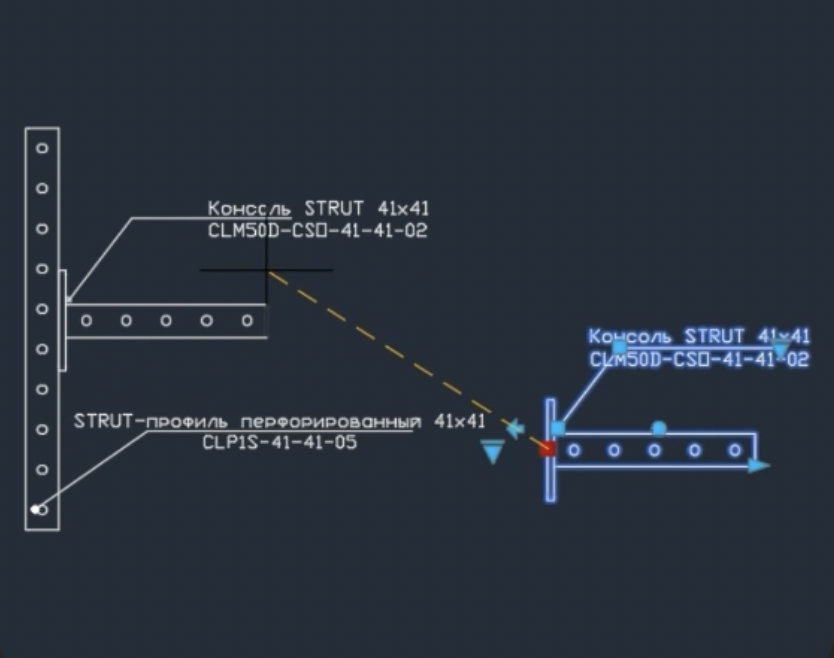

— Сопрягать совместимые детали;

image-0

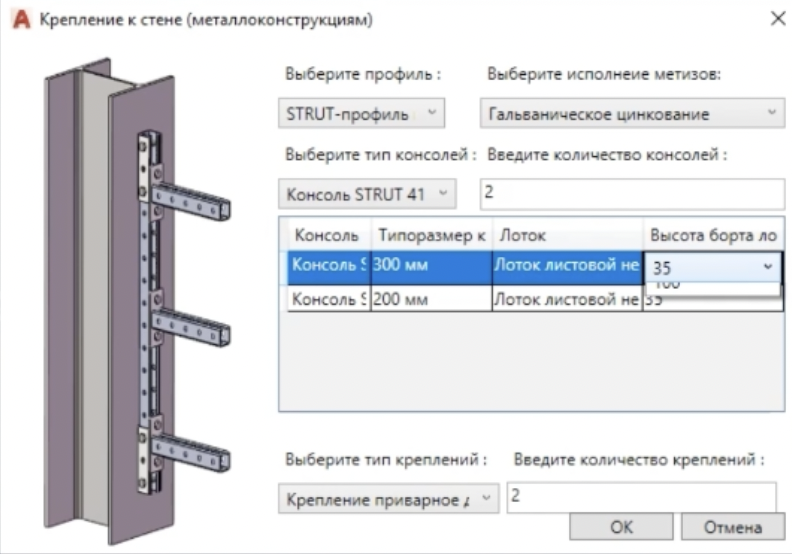

— Конфигурировать различные типы сборок. Выбирайте типовое решение и настраивайте его конфигурацию. Каталог или альбом типовых решений больше не потребуется, все уже загружено в плагин.

image-0

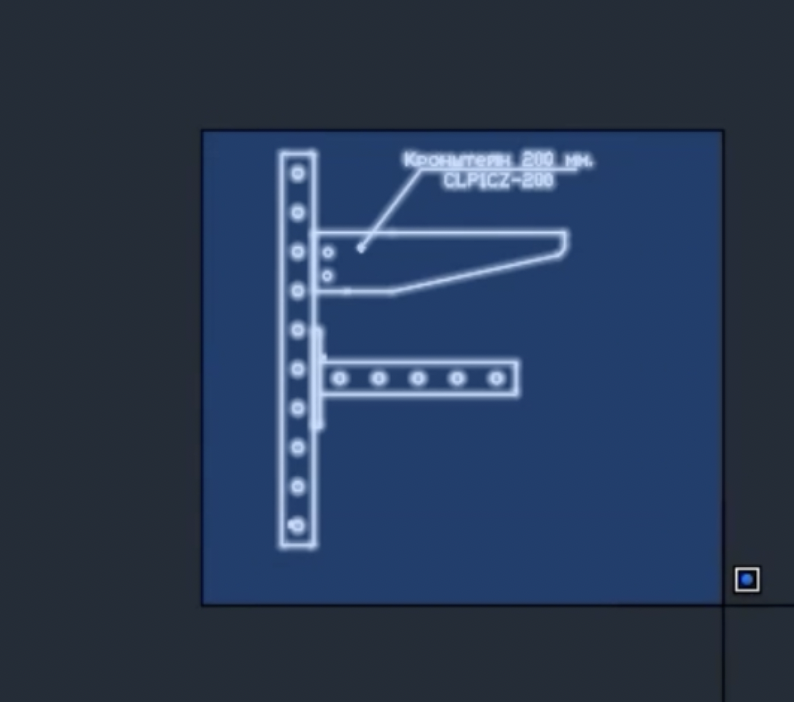

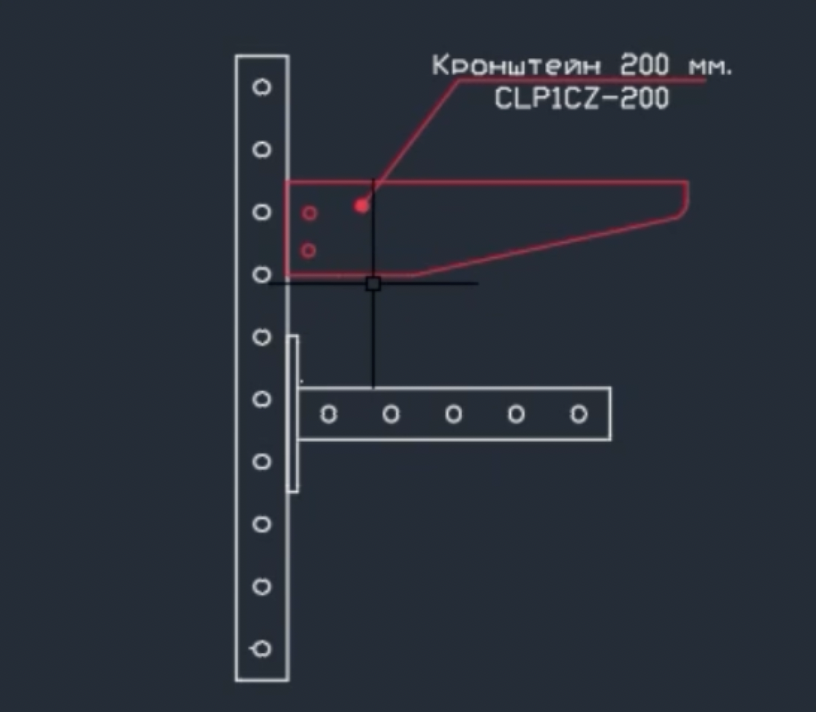

— Проверять совместимость соединяемых блоков. Ошибки исключены.

image-0
image-1

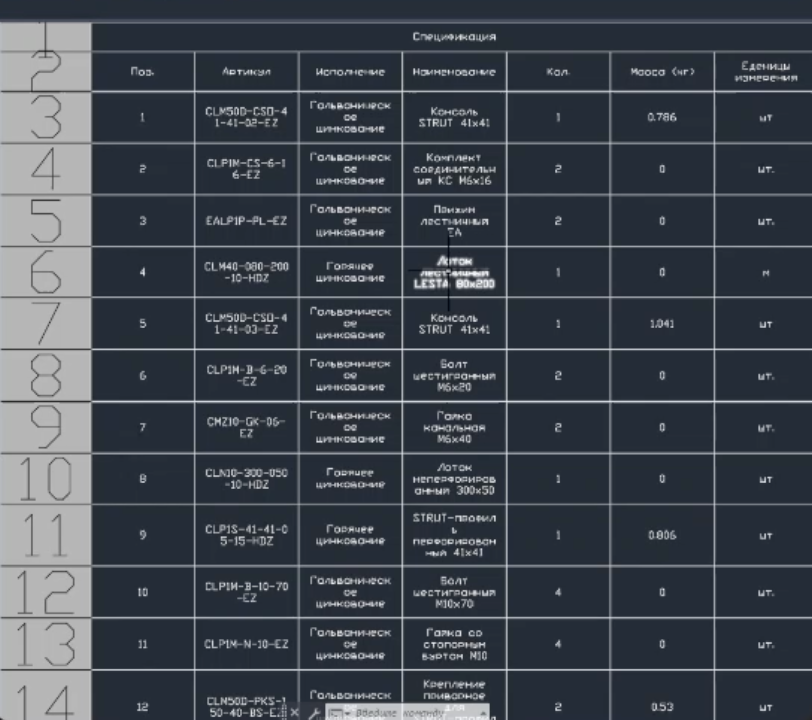

— Сформировать спецификацию узла со всеми крепёжными элементами.

image-0
image-1

Добавили:

  • ‌Вкладку «Руководство пользователя». Будет под рукой на случай, если появятся вопросы по работе с плагином.
  • Возможность сразу в настройках добавить лотки при создании технического решения.
  • Теперь метизы подбираются автоматически в зависимости от покрытия лотков. Полное соответствие требованиям!

Скачать плагин для работы с динамическими блоками AutoCAD.

Динамические блоки МКНС для AutoCAD и NanoCAD. Плагин отдельно, динамические блоки можно использовать самостоятельно.

BIM-модели IEK.

Плагин МКНС IEK® для Autodesk Revit.
