ПЕНОПЛЭКС добавили в библиотеку новые изделия кровельных комплектующих для Renga
![ПЕНОПЛЭКС добавили в библиотеку новые изделия кровельных комплектующих для Renga](/uploads/blogs/2023-06/превью_649c1ceebed98.jpg)
Сегодня для проектирования и строительства практически любого масштабного объекта применяется технологии BIM-моделирования. Комплексное представление всех конструкций в цифровом поле позволяет свести к минимуму проблемы еще на начальном этапе проектирования, уменьшает количество ошибок в процессе строительных работ.
В конечном счете использование BIM-технологий приводит к точному расчету ресурсов, снижению затрат, дает возможность уложиться в сроки реализации проекта. Обновляемые данные в BIM-библиотеке позволяют добавлять в проекты, созданные в Renga, комплексные решения.
В этом году в свой BIM-каталог систем компания ПЕНОПЛЭКС добавила новые изделия кровельных комплектующих для Renga. В библиотеку материалов входят: кровельные воронки ⌀110х450 мм и ⌀160х450 мм, воронки парапетные PLASTFOIL VORTEX ⌀110х450 мм, аэраторы PLASTFOIL AERO ⌀110х450 мм.
![image-0](/uploads/blogs/2023-06/1_649c10a4f35e9.png?size=0x-)

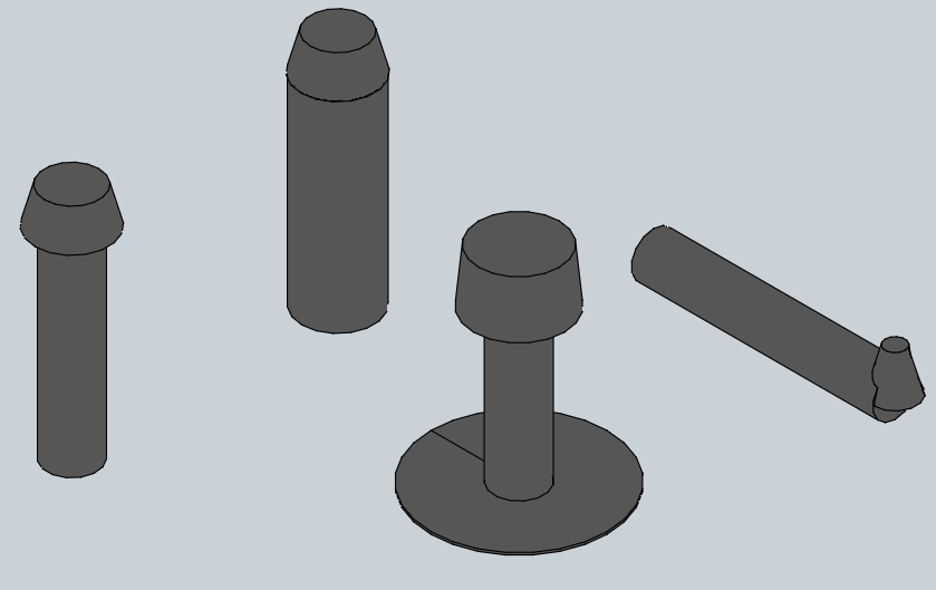

Общий вид кровельных комплектующих
Технический обзор кровельных комплектующих ПЕНОПЛЭКС в программном комплексе Renga
Кровельные воронки
В конструкции плоской кровли необходимо применять воронки водостока для эффективной и долговечной эксплуатации всей системы. Кровельные воронки являются объектами трубопроводных систем и относятся к санитарно-техническому оборудованию.
ПЕНОПЛЭКС создали стиль санитарно-технического оборудования, который соответствует выпускаемому изделию ВОРОНКА ПАРАПЕТНАЯ PLASTFOIL VORTEX и имеет соответствующие габариты и свойства.

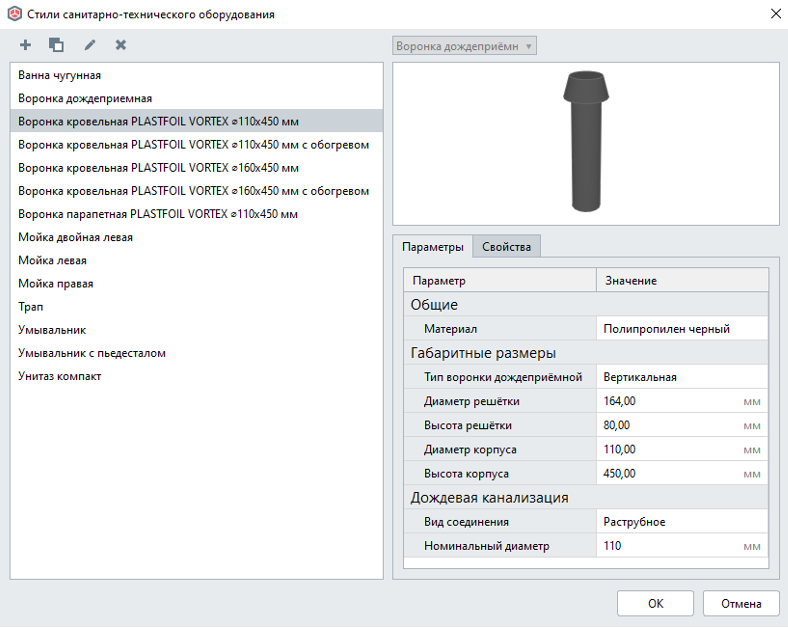

В свойствах стиля санитарно-технического оборудования на вкладке Параметры был настроен Вид соединения и Номинальный диаметр для подключения воронки в систему Дождевой канализации.
![image-0](/uploads/blogs/2023-06/2_649c0dde50689.png?size=0x-)

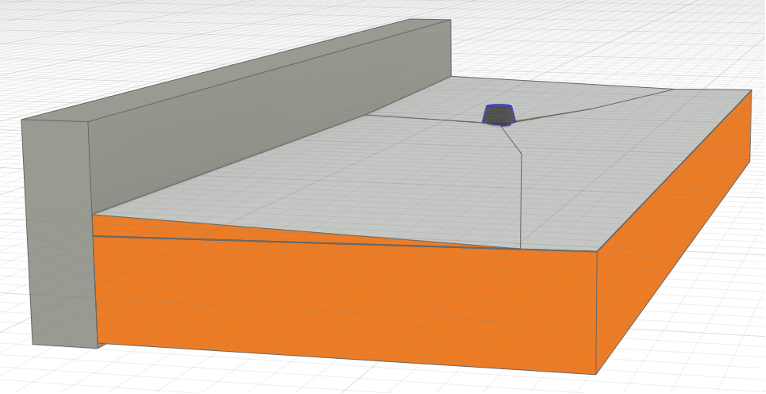

Кровельная воронка PLASTFOIL VORTEX, расположенная на кровельной системе ЭКСТРА в месте пересечения ендов контруклонов имеет следующий вид.
![image-0](/uploads/blogs/2023-06/3_649c0e350d805.png?size=0x-)
Кровельная система с установленной воронкой

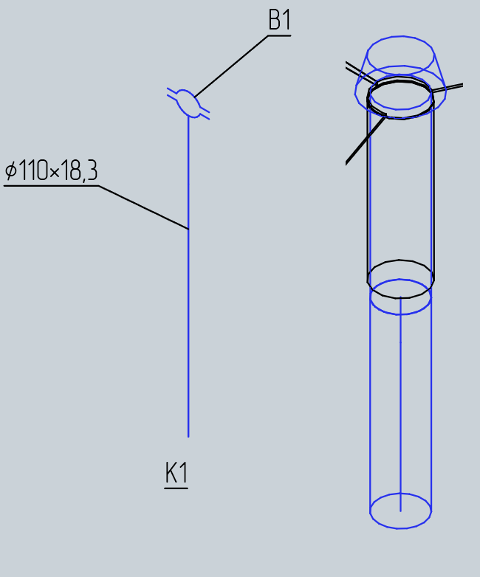

Воронки можно включить в систему Дождевой канализации. Ниже изображена аксонометрическая схема инженерной системы, а также 3D вид инженерной системы К1 — Канализация дождевая. Соединение водосточной воронки с трубой осуществляется путем раструбного соединения.
![image-0](/uploads/blogs/2023-06/4_649c0e70ca4d9.png?size=0x-)
Схема инженерной системы дождевой канализации
Парапетные воронки

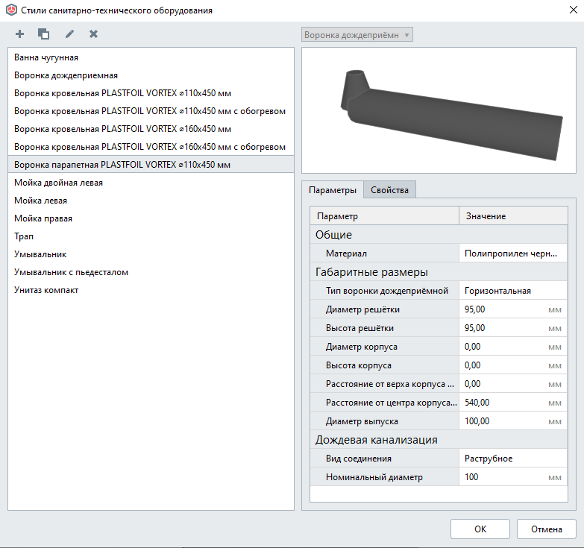

В конструкции крыши обязательно должен быть предусмотрен отвод воды, в том числе в местах примыкания парапета к поверхности плоской кровли. В BIM-каталог ПЕНОПЛЭКС внесены парапетные водосточные воронки. Стиль санитарно-технического оборудования парапетной воронки PLASTFOIL VORTEX ⌀110х450 мм разработан согласно выпускаемому изделию ВОРОНКА ПАРАПЕТНАЯ PLASTFOIL VORTEX и имеет соответствующие геометрические размеры и свойства.
![image-0](/uploads/blogs/2023-06/5_649c0efaef207.png?size=0x-)
![image-0](/uploads/blogs/2023-06/6_649c0f282be94.png?size=0x-)

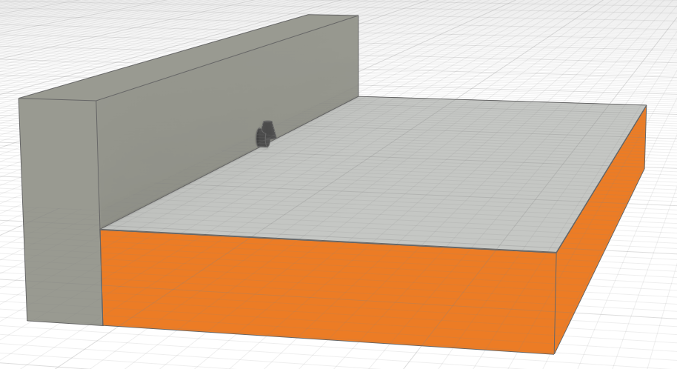

Кровельная система с установленной парапетной воронкой
Аэраторы

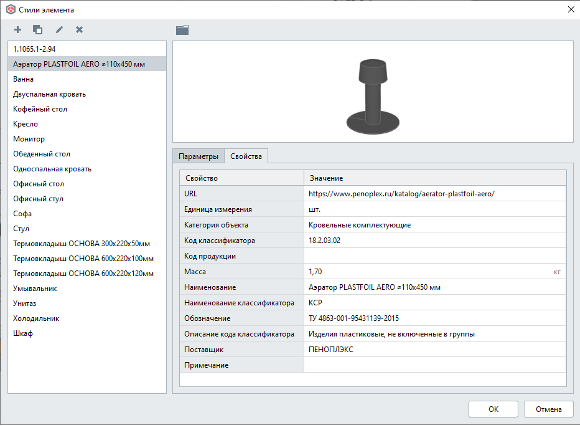

Кровельный аэратор служит для отвода водяных паров, которые проникают под гидроизоляцию в конструкции кровли. Аэратор PLASTFOIL AERO представлен в программе с помощью инструмента Элемент. Стиль элемента - аэратора PLASTFOIL AERO ⌀110х450 мм разработан согласно выпускаемому изделию АЭРАТОР PLASTFOIL AERO и имеет соответствующие геометрические размеры и свойства.
![image-0](/uploads/blogs/2023-06/7_649c0f69dae7a.png?size=0x-)
![image-0](/uploads/blogs/2023-06/8_649c0f74086b1.png?size=0x-)

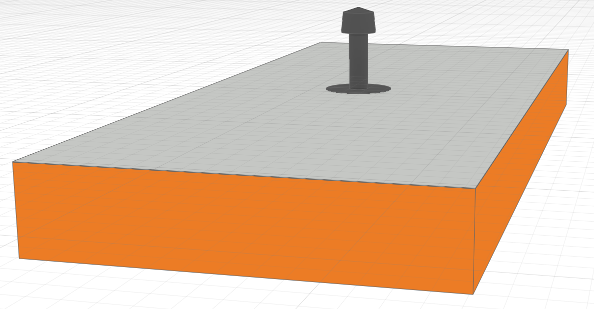

Кровельная система с установленным аэратором
Графические материалы
Компания ПЕНОПЛЭКС разработала листы с описаниями примыканий кровельных комплектующих к конструкции крыши. Чертежи узлов примыкания к кровельной, парапетной воронке и к аэратору находятся в Обозревателе проекта. Дополнительно разработаны спецификации изделий.
![image-0](/uploads/blogs/2023-06/11_649c0feee3123.png?size=0x-)
![image-0](/uploads/blogs/2023-06/12_649c0ff55a9da.png?size=0x-)
![image-0](/uploads/blogs/2023-06/13_649c0ffb48927.png?size=0x-)

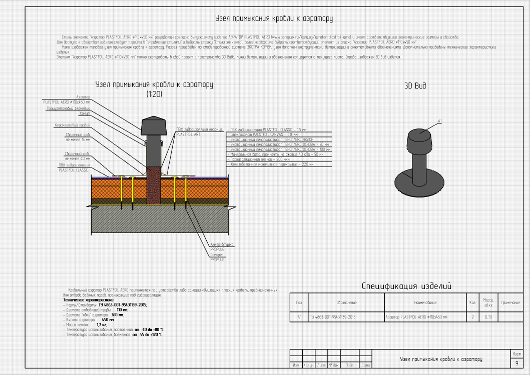

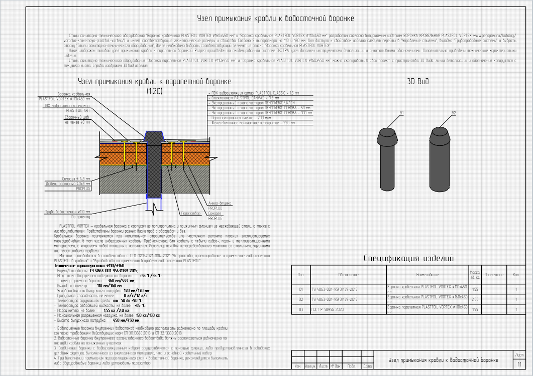

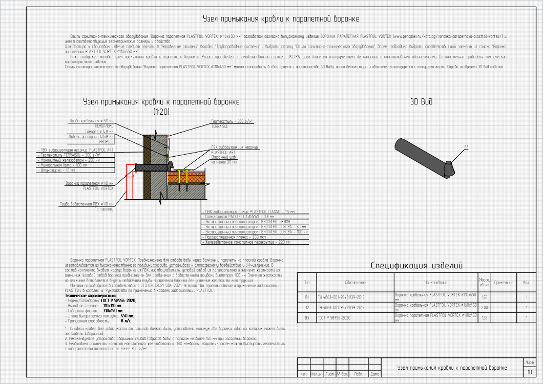

Изображения примыканий типовых узлов к кровельным комплектующим

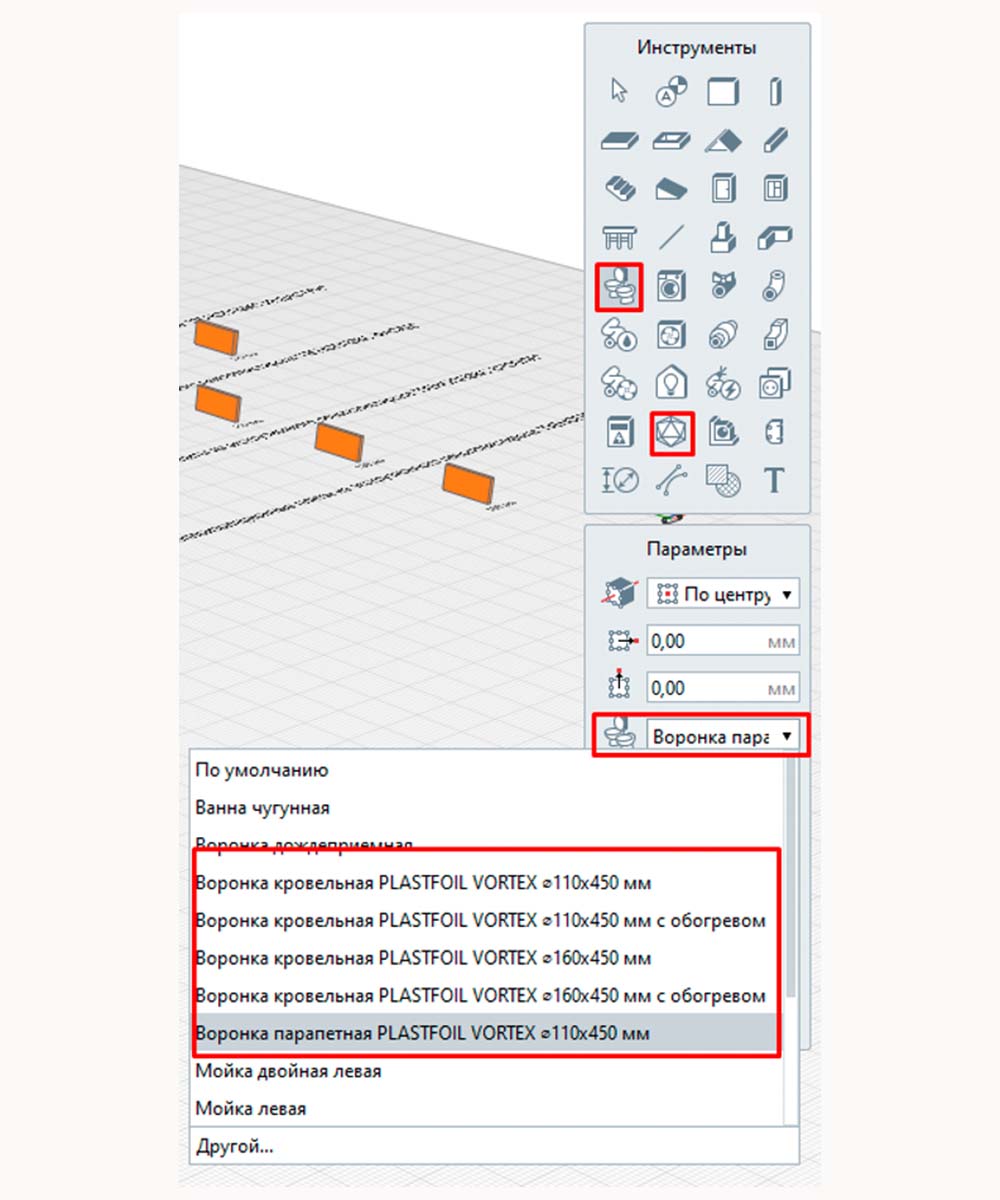

Для того чтобы скопировать изделие в свой проект, необходимо открыть ваш проект, BIM-каталог и воспользоваться командами «Копировать/Вставить». Аналогичным образом копируются элементы оформления узлов и таблицы спецификаций. Размещение в проекте происходит через Панель инструментов, выбором команд Санитарно-техническое оборудование и Элемент.
![image-0](/uploads/blogs/2023-06/%D0%91%D0%B5%D0%B7%20%D0%B8%D0%BC%D0%B5%D0%BD%D0%B8-1_649c2b0f66844.jpg?size=0x-)
Обновленная BIM-библиотека систем для Renga с кровельными комплектующими ПЕНОПЛЭКС представляет собой комплексную информационную базу для проекта. Все решения имеют универсальное оформление и выполнены с учетом стандартов моделирования.
Все кровельные комплектующие имеют высокое качество исполнения и обладают прочностью, биостойкостью и легким весом, не создающим дополнительную нагрузку на конструкцию крыши.
Компания ПЕНОПЛЭКС нацелена на развитие BIM-проектирования, позволяющее повысить эффективность проектирования и строительства любого объекта. Для партнеров компании доступен удобный и современный сервис, а также адаптация технических решений под конкретный проект.
