Технический обзор BIM-моделей семейств изоляционных материалов компании «ПЕНОПЛЭКС»
![Технический обзор BIM-моделей семейств изоляционных материалов компании «ПЕНОПЛЭКС»](/uploads/blogs/2021-03/article_2mar20-2_604764f50429e.png)
Компания «ПЕНОПЛЭКС» – крупный российский производитель строительных и декоративно-отделочных материалов на основе полимеров. Компания начала свою деятельность в 1998 году с запуска первой в России производственной линии по изготовлению теплоизоляционных материалов из экструзионного пенополистирола под торговой маркой ПЕНОПЛЭКС®. Производственные площадки компании оснащены современными лабораториями, где тестируется каждая партия материалов. На заводах установлено самое прогрессивное оборудование от ведущих мировых производителей. Продукция, изготавливаемая на заводах «ПЕНОПЛЭКС», продаётся во всех регионах России, странах СНГ и в Европе.
Компанией BIMLIB были разработаны модели комплексных систем по тепло- и гидроизоляции, общему устройству ограждающих и несущих конструкций зданий. Представленные модели разработаны в виде системных и загружаемых семейств категории «Конструкции» для Revit. Версия файлов Autodesk Revit 2016. Общие параметры семейства – параметры ФОП 2017.
Семейства разработаны в следующих 6-ти подкатегориях:
- Устройство кровли с утеплением и гидроизоляцией.
- Устройство стен (фасадов) с утеплением и гидроизоляцией.
- Устройство фундаментов с утеплением и гидроизоляцией.
- Устройство полов и фундаментных плит с утеплением и гидроизоляцией.
- Отдельные элементы теплоизоляции и гидроизоляции.
- Деформационные швы и узлы примыканий конструкций.

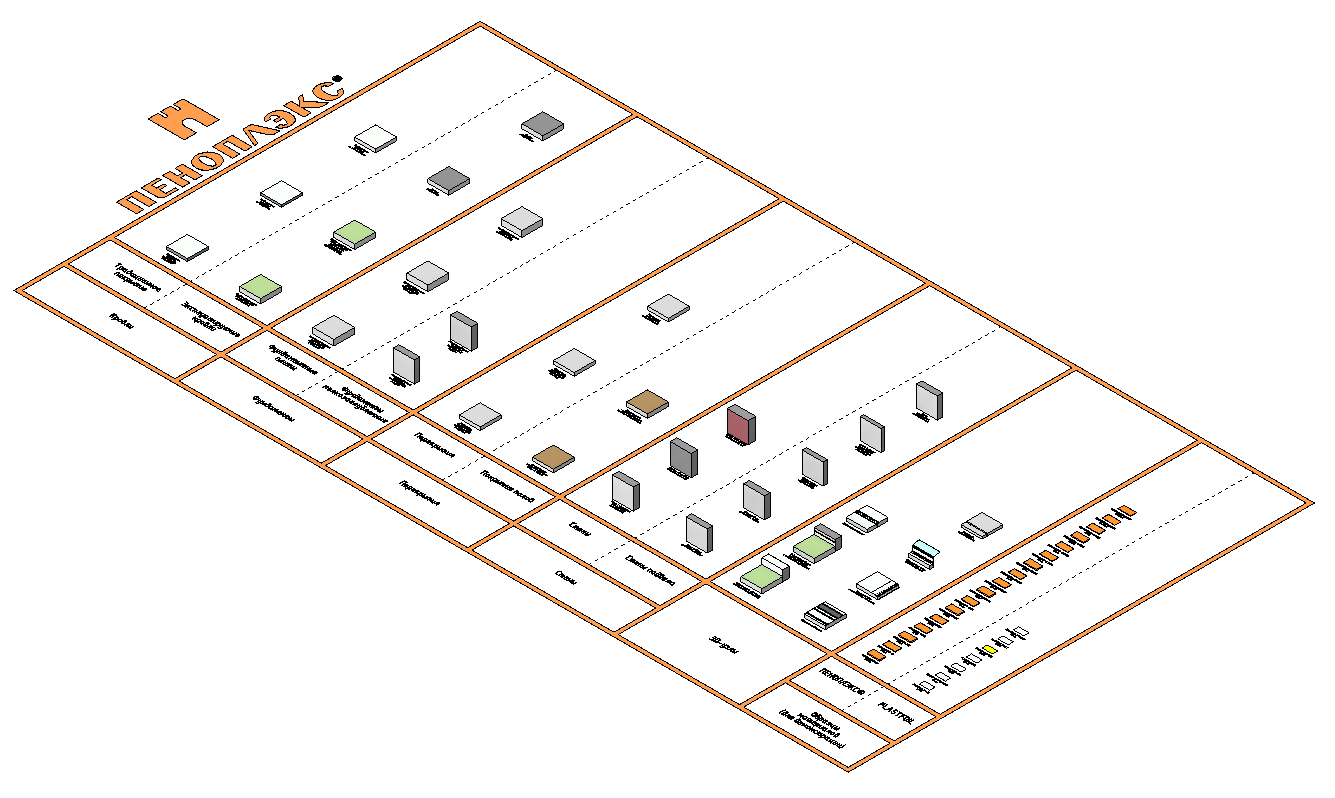

В рамках каждой подкатегории есть множество типов моделей, отличающихся по составу проектируемой многослойной конструкции. Пользователю доступны 7 типов конструкций кровель, 5 типов фундаментов, 5 типов перекрытий, 8 типов стен, 7 типов отдельных узлов (швов) примыкания конструкций и 24 типа отдельных элементов изоляции.
![image-0](/uploads/blogs/2021-03/1_604764ba47db5.png?size=0x-)
Семейства от компании «ПЕНОПЛЭКС» сделаны максимально удобными для пользователей.

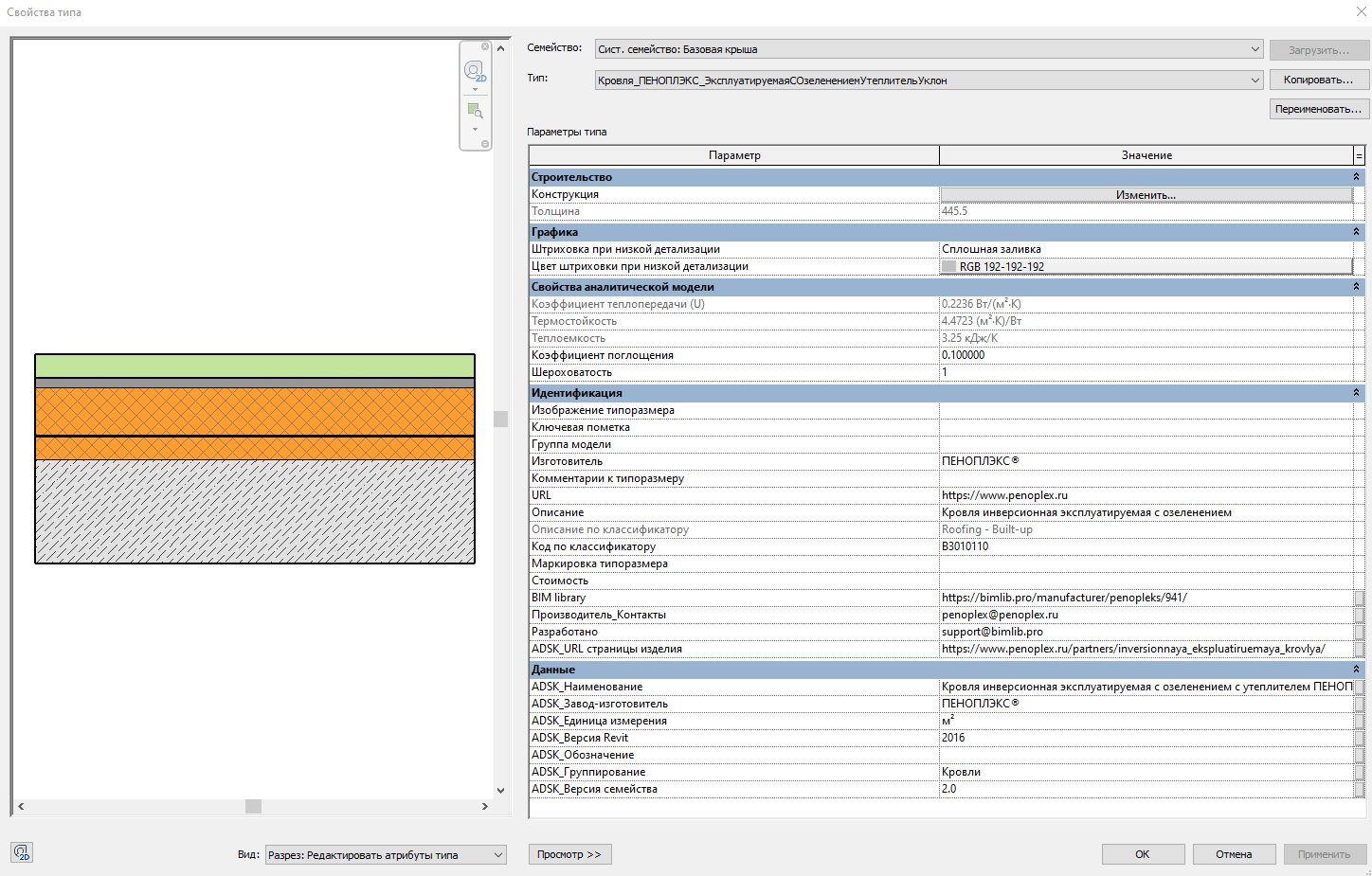

Во все многослойные конструкции внесены технические характеристики: теплоемкость, теплостойкость, коэффициенты теплопередачи, поглощения и т.д., а также справочная информация и url-ссылки на документы, сайт и данные о производителе. В выпадающих списках с пометками «Семейство» и «Тип» пользователь может выбрать определенную категорию конструкции и подходящий по нужным характеристикам «пирог» для нее. Пользователь также может изменить состав конструкции и материал через библиотеку.
![image-0](/uploads/blogs/2021-03/2_60476775d364a.png?size=0x-)

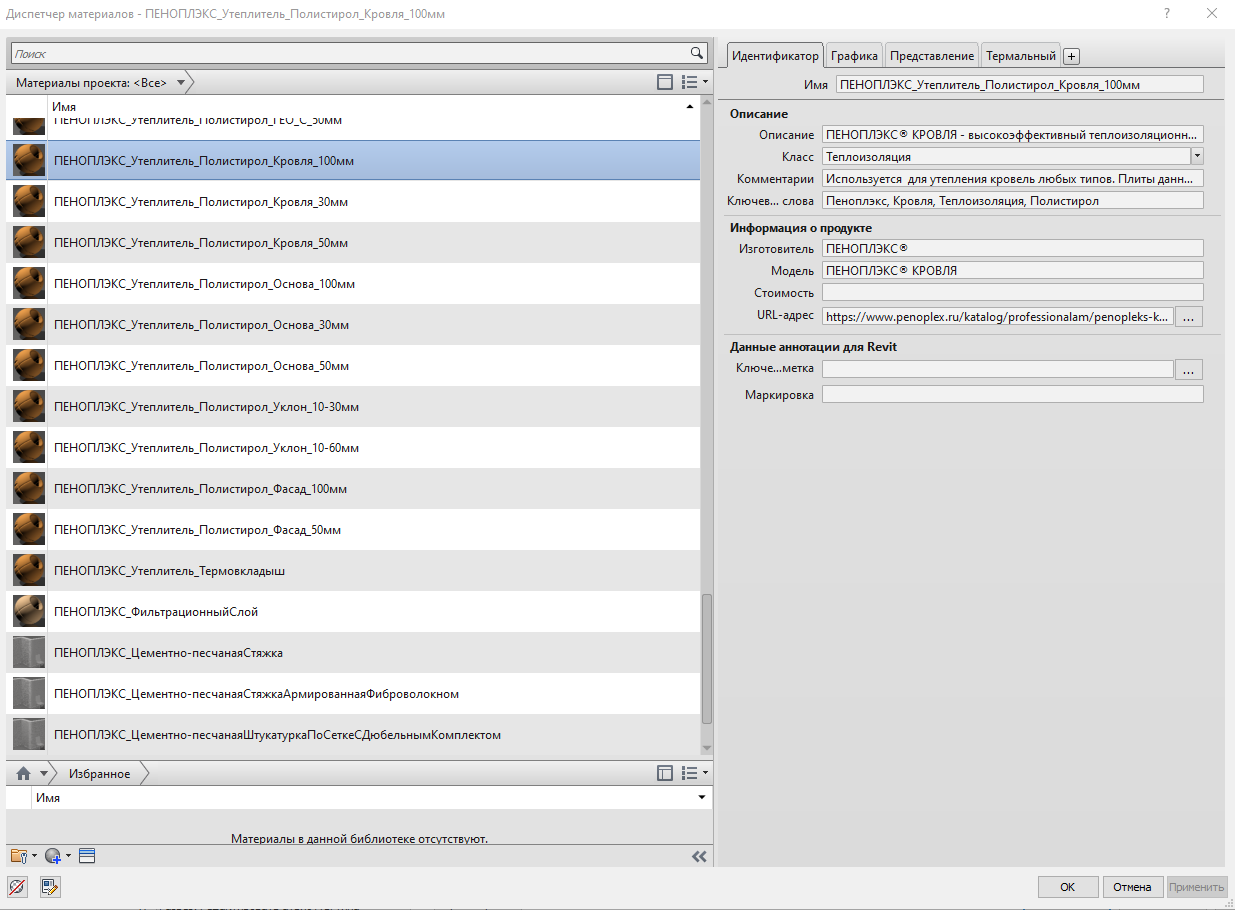

В библиотеках разработаны все необходимые отделочные материалы «ПЕНОПЛЭКС» для формирования многослойных конструкций. Все материалы применяются в моделях стен, кровель, полов, фундаментов. Библиотека материалов содержит визуальное представление, идентификаторы (информация о классе материала, его изготовителе со ссылкой на официальный интернет-ресурс, а также описание).
![image-0](/uploads/blogs/2021-03/3_604765fb7bbcc.png?size=0x-)

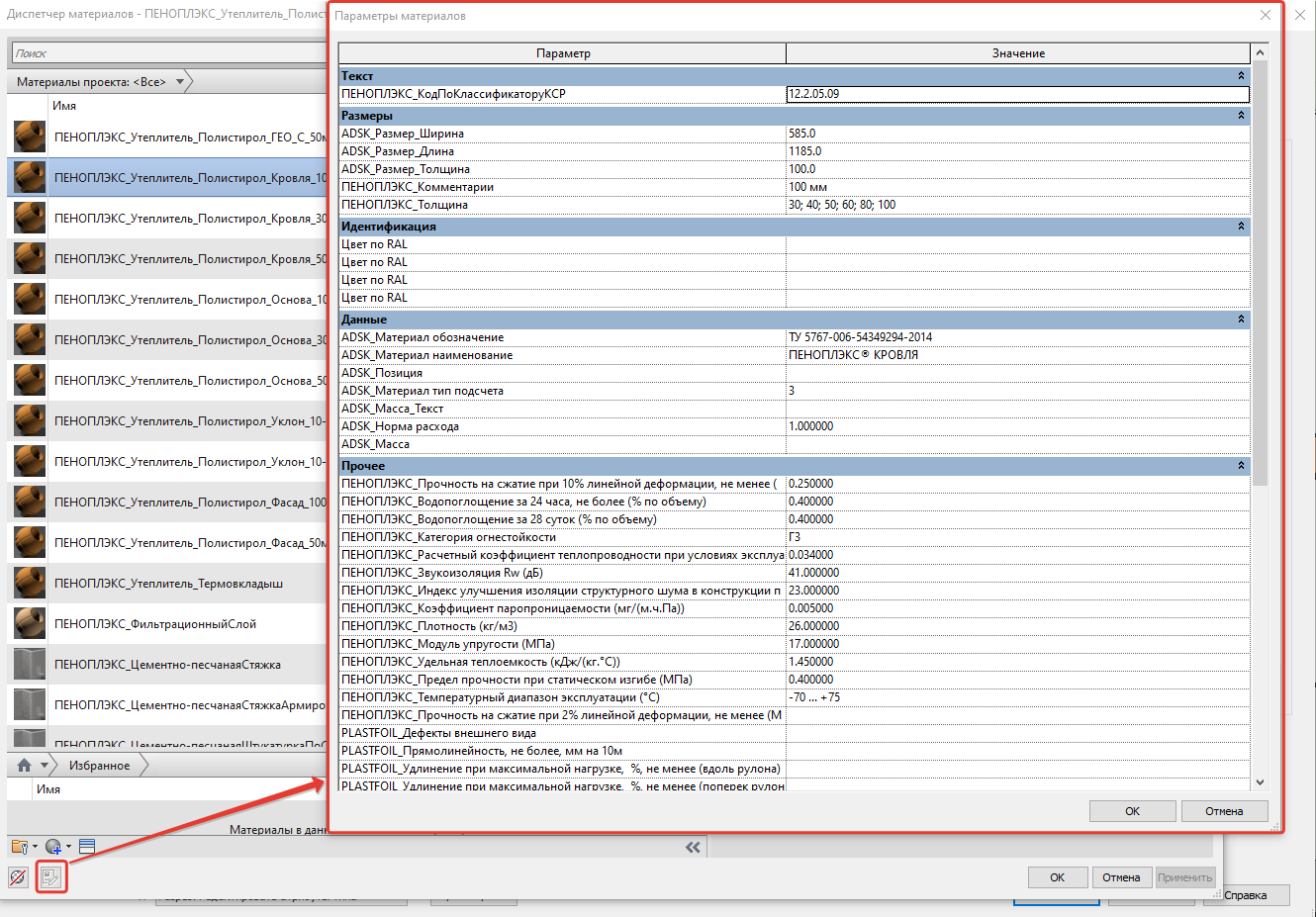

Помимо стандартных параметров к работе доступны пользовательские, в том числе: норма расхода, параметры прочности и сопротивления атмосферным воздействиям. При копировании определенных типов в модель проекта, копируются только необходимые материалы и параметры, и в проекте остается только нужная пользователю информация.
![image-0](/uploads/blogs/2021-03/4_604767a854239.png?size=0x-)

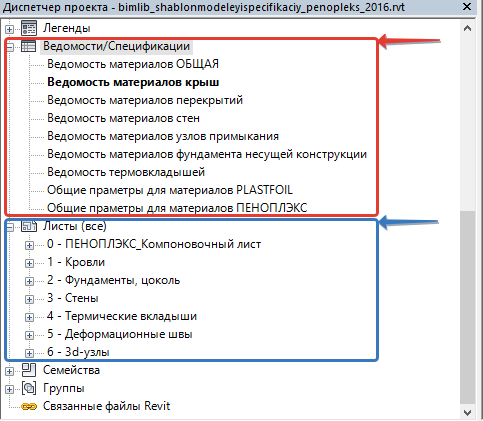

Представленный каталог «Ведомости и спецификации» содержит спецификации для просмотра параметров и составов типов кровель, стен, полов, фундаментов и самих материалов «ПЕНОПЛЭКС».
![image-0](/uploads/blogs/2021-03/5_604767c89a32b.png?size=0x-)
Более удобно будет с ними ознакомиться на компоновочном листе. В разделе «Листы» также можно увидеть типы всех видов конструкций: кровель, стен, перекрытий, фундаментов, отдельных узлов в плане и 3D, а также изучить характеристики и параметры материалов для каждой категории. При копировании в свой проект необходимых систем, в спецификацию будут транслироваться только те параметры материалов, которые относятся к выбранному типу.

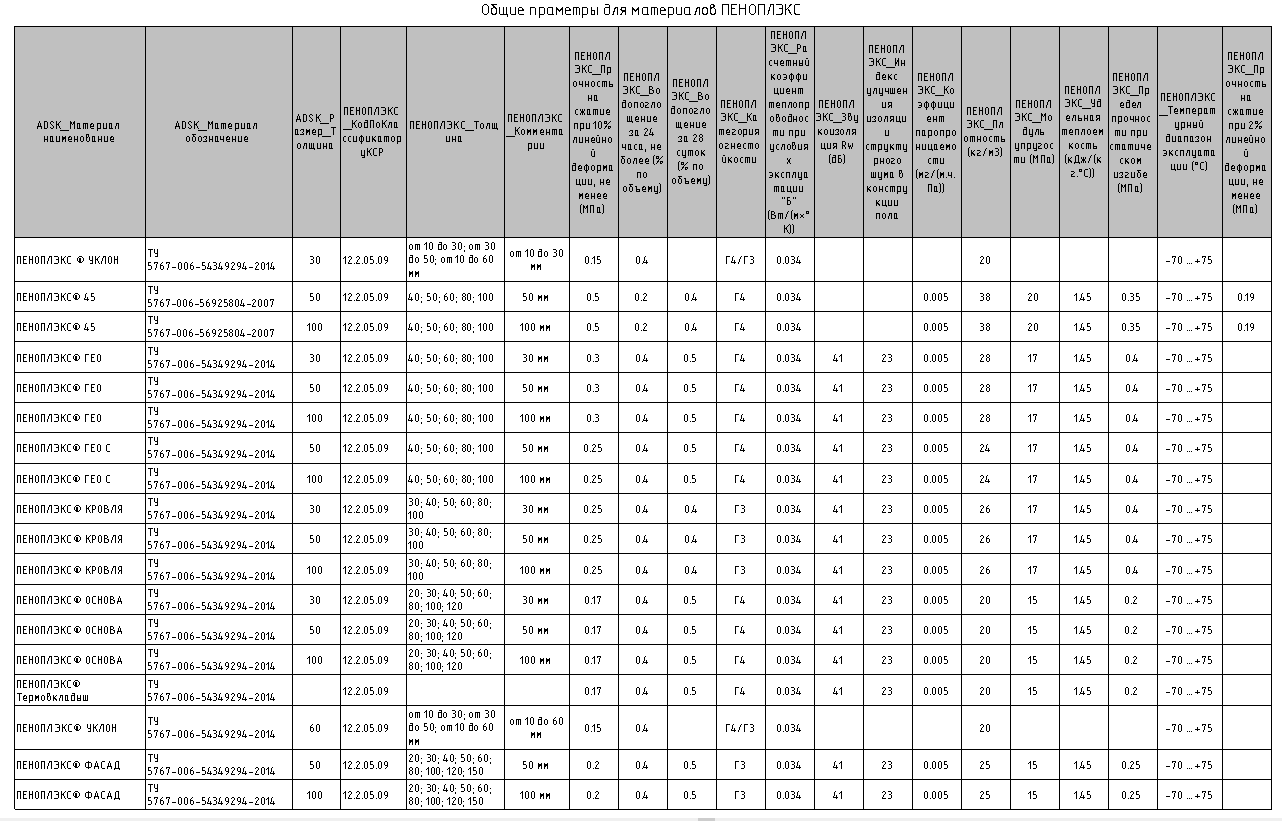

Также представлены спецификации, отображающие технические параметры материалов конструкций, а также их маркировку и обозначение. Это дополнительная информация о материалах, использованных в каталоге.
![image-0](/uploads/blogs/2021-03/6_604767e77f6aa.png?size=0x-)

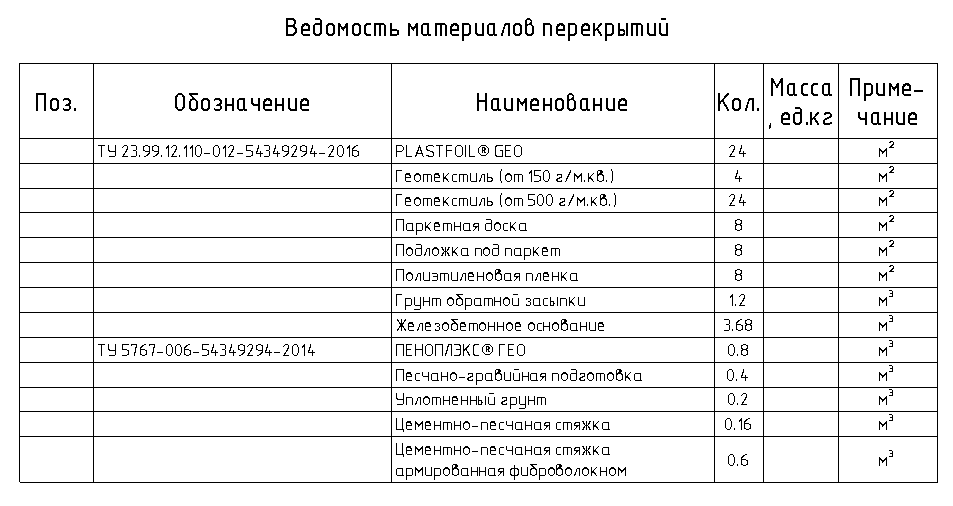

Помимо информации о материалах доступна для копирования ведомость материалов по форме 7 ГОСТ для каждого «пирога», например, конструкции перекрытий. Ведомость -автоматическая и пересчитывается в зависимости от изменений площади конструкции.
![image-0](/uploads/blogs/2021-03/7_60476808def86.png?size=0x-)
В библиотеке также размещены узлы конструкций. Их компоновочные наборы представляют собой готовый комплект чертежей, доступных для копирования и адаптации к разрабатываемому проекту. В узлах присутствуют выносные метки для многослойных конструкций, работа с которыми дает пользователю возможность быстро изменить описание. Все узлы легко переносимы в проект и адаптированы под шаблон ADSK.

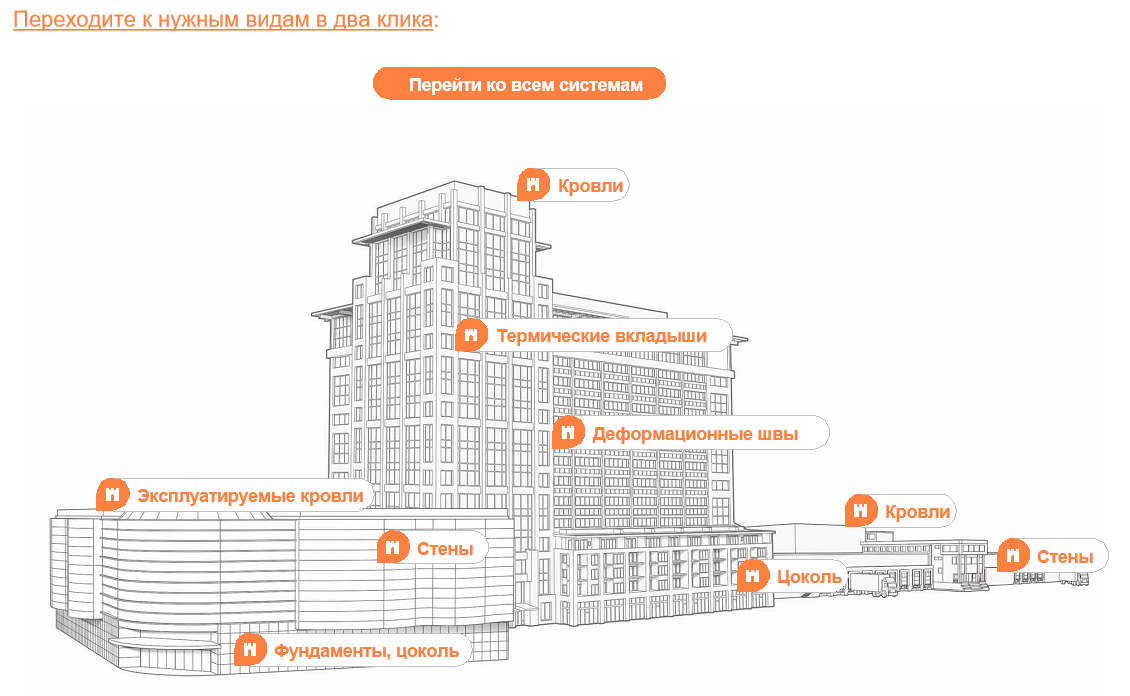

Для удобства пользователя, при знакомстве с материалами «ПЕНОПЛЭКС», доступно интерактивное меню навигации по моделям систем, расположенное на стартовой странице файла моделей.
![image-0](/uploads/blogs/2021-03/9_604768641656a.png?size=0x-)
