Компания ПЕНОПЛЭКС разработала библиотеку систем и материалов для программного комплекса Autodesk Revit. Файл содержит более 100 системных и более 30 загружаемых семейств. Библиотека систем для Revit разработана в версии 2020 года в соответствии с «BIM-стандартом 2.0». В этой статье рассмотрим подробнее конструктивные решения фундаментов компании ПЕНОПЛЭКС.
Технический обзор конструктивных решений фундаментов ПЕНОПЛЭКС в Revit

Технический обзор конструктивных решений фундаментов ПЕНОПЛЭКС в Revit

Компания ПЕНОПЛЭКС разработала библиотеку систем и материалов для программного комплекса Autodesk Revit. Файл содержит более 100 системных и более 30 загружаемых семейств. Библиотека систем для Revit разработана в версии 2020 года в соответствии с «BIM-стандартом 2.0». В этой статье рассмотрим подробнее конструктивные решения фундаментов компании ПЕНОПЛЭКС.

image-0

По типу и назначению конструктивные решения объединены в несколько групп:

1.     Фундаменты глубокого заложения – 4 решения;

2.     Теплоизолированный малозаглубленный фундамент (МЗФ) – 1 решение;

3.     Плитные фундаменты – 3 решения

4.     Монолитный фундамент в несъемной опалубочной системе из плит ПЕНОПЛЭКС – 1 решение;

5.     Теплоизолированные фундаменты и основания на многолетнемерзлых грунтах – 1 решение.

Конструктивные решения фундаментов разработаны с использованием материалов из библиотеки компании, а также из стандартной библиотеки ADSK. При моделировании конструкций фундаментов используются семейства следующих категорий: стены, перекрытия, топография и др.

Моделирование конструктивных решений в библиотеке выполнено следующим образом: отдельным элементом моделируется основание и на основании размещается экземпляр семейства, который содержит все остальные слои конструкции, такие как изоляция, защитный и выравнивающий слои, а также финишное покрытие и др.

Основания представляют собой системные семейства стен, перекрытий и др., выполненные из таких материалов как: кирпич, монолитный железобетон, фундаментный бетонный блок, стеновой бетонный блок.

            Внешняя отделка представляет собой системные семейства, включающие в себя клеевой слой, теплоизоляцию, отделочные материалы и тд.

Такой принцип моделирования позволяет удобно интегрировать решения компании ПЕНОПЛЭКС в свои проекты и использовать их с вашим типом основания, а также упрощает процесс разделения элементов по рабочим наборам.

Рассмотрим подробнее  конструктивные решения фундаментов из каждой группы.

1.     Фундаменты глубокого заложения

Традиционная конструкция фундамента зданий (фундамента глубокого заложения) достаточно эффективна и нашла применение на объектах жилого, общественного и производственного назначения, имеющих отапливаемые или неотапливаемые подвалы/цокольные этажи. В рассматриваемой конструкции применяется полимерная гидроизоляция PLASTFOIL GEO (способна выдерживать высокое гидростатическое воздействие).

Фиксация плит ПЕНОПЛЭКС осуществляется клеевым способом. Для эффективного отвода поверхностных вод и препятствования их скоплению в основании может быть применена пристенная система дренажа в комбинации с профилированной дренажной мембраной PLASTGUARD.

Помимо осуществления функции теплоизоляции плиты ПЕНОПЛЭКС дополнительно защищают гидроизоляционный слой от механических повреждений.

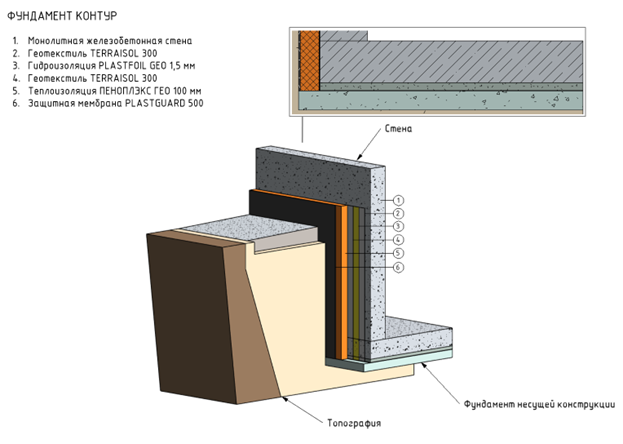

На рисунке ниже представлен 3D вид системы, на котором указаны категории используемых при моделировании семейств. Можно использовать в своем проекте как узел конструкции целиком, так и скопировать только необходимые элементы.

image-0

2.     Теплоизолированный малозаглубленный фундамент (МЗФ)

Малозаглубленные фундаменты являются традиционным решением при сооружении зданий небольшой этажности и характеризуются расположением основания фундамента в зоне сезонного промерзания. Применение теплоизоляции ПЕНОПЛЭКС позволяет изолировать подошву фундамента от сил морозного пучения и назначать минимальную глубину заложения, независимо от расчетной глубины промерзания. Для эффективного отвода поверхностных вод может предусматриваться пристенный дренаж по периметру сооружения.

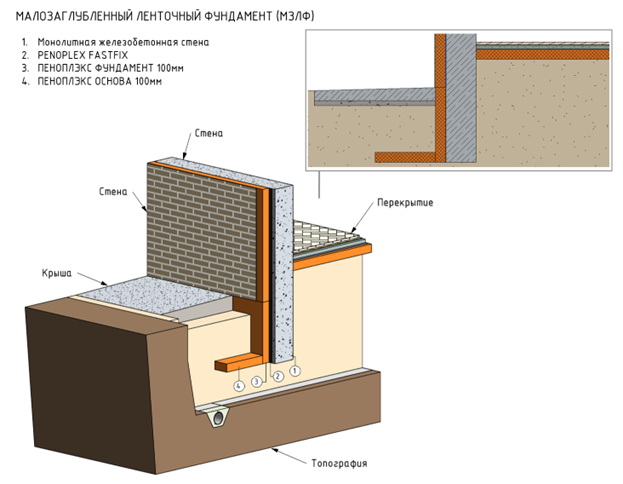

На рисунке ниже представлен 3D вид системы, на котором указаны категории используемых при моделировании семейств. Можно использовать в своем проекте как узел конструкции целиком, так и скопировать только необходимые элементы.

image-0

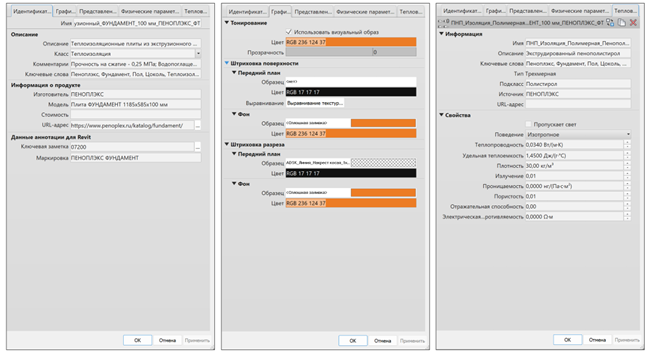

Также вы можете использовать отдельно библиотеку материалов компании ПЕНОПЛЭКС, и не копировать типоразмеры из библиотеки систем, а назначать вашим конструкциям необходимые материалы. Материалы из библиотеки содержат актуальные технические характеристики и корректно отображаются на видах. На рисунке ниже представлены некоторые параметры экструзионного пенополистирола ПЕНОПЛЭКС ФУНДАМЕНТ 100 мм.

image-0

3.     Плитный фундамент

Рассматриваемая конструкция является разновидностью малозаглубленного фундамента. Использование системы позволяет исключить процессы морозного пучения благодаря укладке теплоизоляционных плит ПЕНОПЛЭКС непосредственно под фундамент, а также исключает необходимость в последующей теплоизоляции пола. Для эффективного отвода поверхностных вод может предусматриваться пристенный дренаж по периметру сооружения.

На рисунке ниже представлен 3D вид системы, на котором указаны категории используемых при моделировании семейств. Можно использовать в своем проекте как узел конструкции целиком, так и скопировать только необходимые элементы.

image-0

4.     Монолитный фундамент в несъемной опалубочной системе из плит ПЕНОПЛЭКС

Экструзионный пенополистирол характеризуется отличными физико-механическими свойствами, допускающими применение материала в несъемных опалубочных системах. Система позволяет использовать плиты ПЕНОПЛЭКС в качестве несъёмной опалубки при возведении монолитных фундаментов, что не только делает конструкцию энергоэффективной, но и заметно снижает финансовые затраты и сроки строительства. Для эффективного отвода поверхностных вод может предусматриваться пристенный дренаж по периметру сооружения.

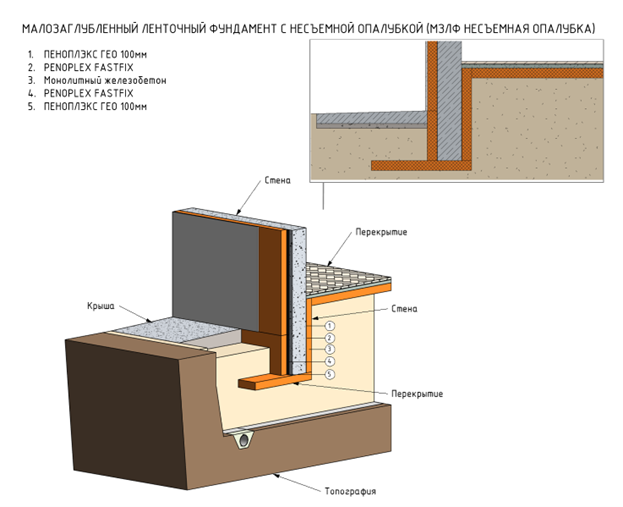

На рисунке ниже представлен 3D вид системы, на котором указаны категории используемых при моделировании семейств. Можно использовать в своем проекте как узел конструкции целиком, так и скопировать только необходимые элементы.

image-0

5.     Теплоизолированные фундаменты и основания на многолетнемерзлых грунтах

Характерные особенности вечномерзлотного строительства, это утепление фундаментов, расположенных на подушках из уплотнённого песка. Такие технологии гарантируют высокий уровень надёжности и долговечности возведённых объектов в сочетании с экономичным расходованием материальных средств и рабочего времени.

По заключению ведущих специалистов, проблемы теплоизоляции подземных фундаментных оснований эффективно решаются применением влагостойких закрытоячеистых утеплителей типа ПЕНОПЛЭКС. Многолетняя строительная практика подтвердила целесообразность использования данных теплоизоляционных материалов. Заслуживает внимания морозостойкость плит ПЕНОПЛЭКС и стабильность рабочих параметров в сложных эксплуатационных условиях.

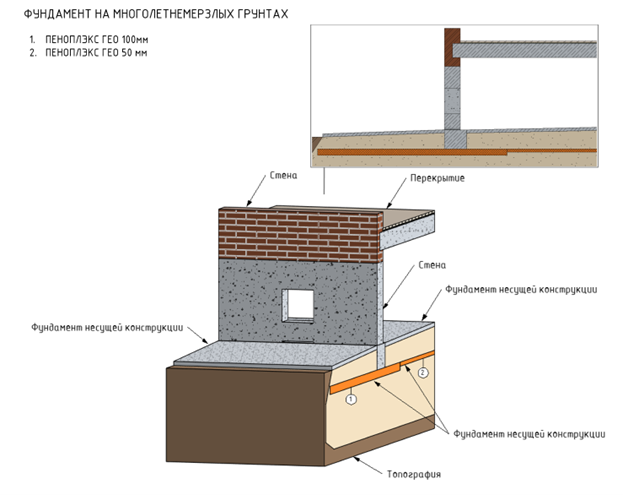

Присутствие утеплителя ПЕНОПЛЭКС в теле подсыпки положительно сказывается на уменьшении её объёма и эксплуатационной надёжности вечномерзлотного грунтового основания. На рисунке ниже представлен 3D вид системы, на котором указаны категории используемых при моделировании семейств. Можно использовать в своем проекте как узел конструкции целиком, так и скопировать только необходимые элементы

image-0

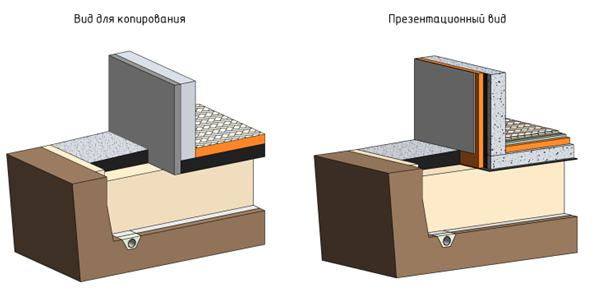

В BIM-библиотеке систем ПЕНОПЛЭКС создано 2 типа видов:

  1. Вид для копирования. Отображает оригинальную геометрию созданных образцов. Рекомендуется производить копирование систем ПЕНОПЛЭКС с этого вида.
  2. Презентационный вид. Отображает детали (части), созданные на основе оригинальной геометрии. Вид позволяет ознакомиться с конфигурацией системы.
image-0

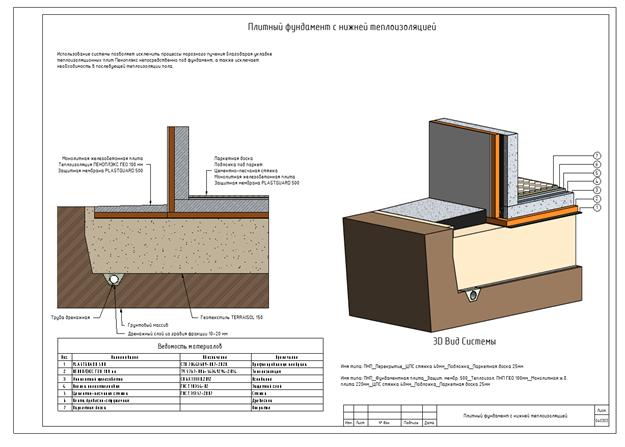

Для каждого конструктивного решения в библиотеке созданы листы с описанием системы, ведомостью материалов и необходимыми графическими отображениями.

image-0

Для использования системных решений компании ПЕНОПЛЭКС, необходимо:

●      скачать библиотеку систем на сайте компании в разделе BIM-проектирование или на странице компании ПЕНОПЛЭКС  на BIMLIB;

●      открыть библиотеку вместе с вашим проектом;

●      перейти на вид: О_АР_000010_Вид для копирования_О_3D;

●      на 3D пространстве найти необходимый раздел, например, раздел "04 - Конструктивные решения фундаментов";

●      осуществить копирование необходимого элемента из библиотеки в свой проект.

Компания ПЕНОПЛЭКС стремится предоставлять своим партнерам удобные и современные сервисы для проектирования. Внедрение BIM-проектирования позволяет сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов и повысить тем самым эффективность проектирования и культуру строительства в целом. Мы нацелены на дальнейшее развитие и расширение BIM-библиотеки материалов и систем ПЕНОПЛЭКС.
