Технический обзор конструктивных решений полов ПЕНОПЛЭКС в RENGA
Компания «ПЕНОПЛЭКС» разработала BIM-каталог в системе проектирования Renga. В данной статье рассмотрим конструктивные решения полов и их свойства. В составе шаблона разработано 9 конструктивных решений полов.
По типу и назначению системы объединены в группы:
- Полы по грунту
Пол можно обустроить непосредственно по грунту, когда здание не имеет вентилируемого подполья, подвала или иных подземных помещений. Для снижения потерь тепла через конструкцию пола необходимо применять эффективный влагостойкий утеплитель. Компанией ПЕНОПЛЭКС разработаны технические решения с применением высококачественной теплоизоляции ПЕНОПЛЭКС® из экструзионного пенополистирола.
В библиотеке представлено 3 конструктивных решения устройства полов по грунту:

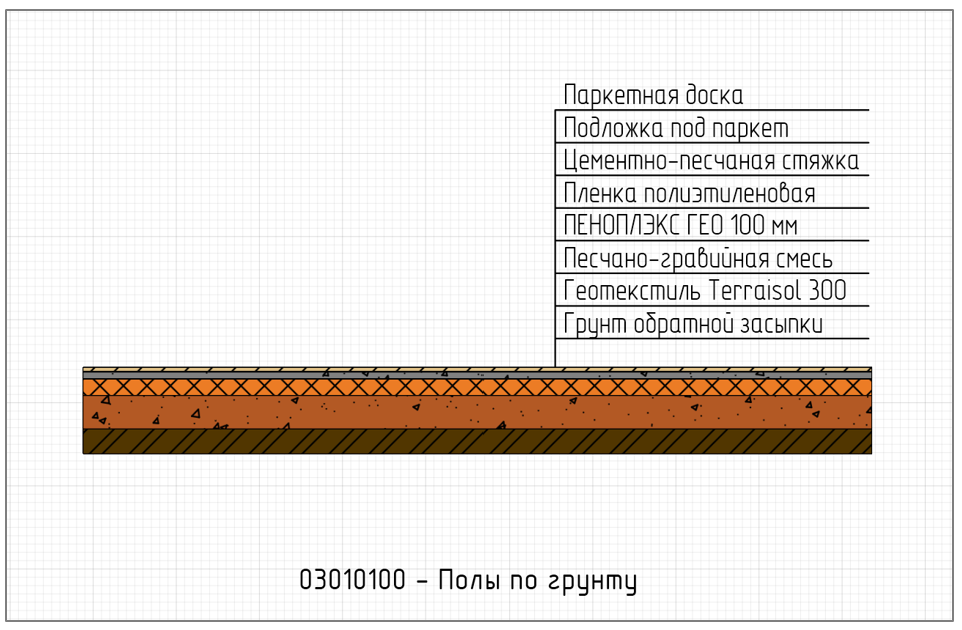

● Полы по грунту

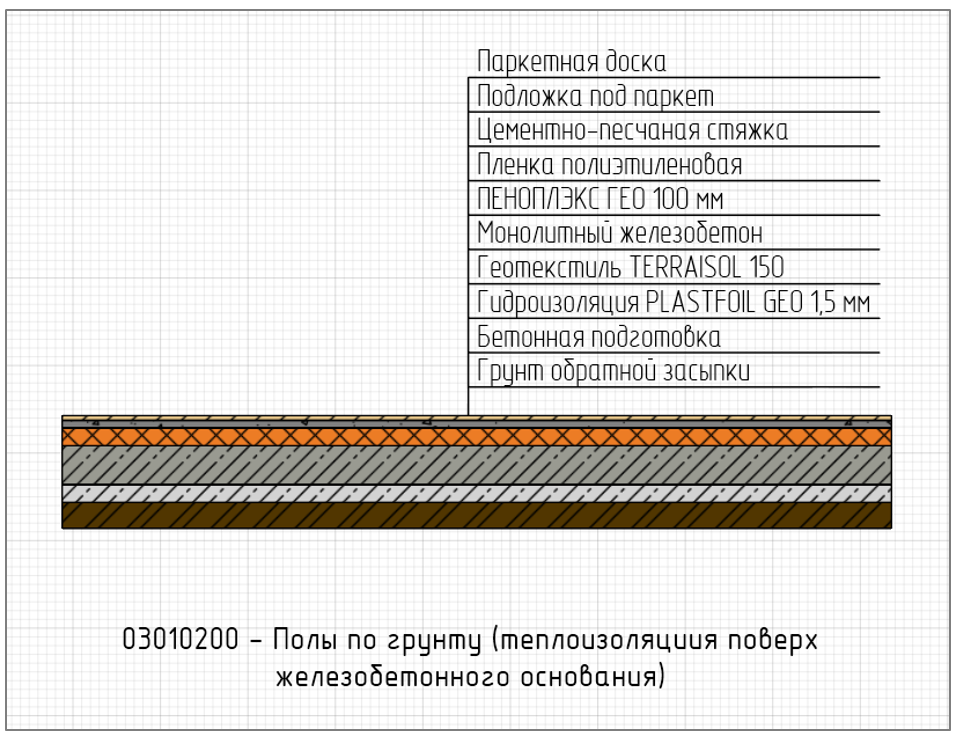

● Полы по грунту (теплоизоляция поверх железобетонного основания)

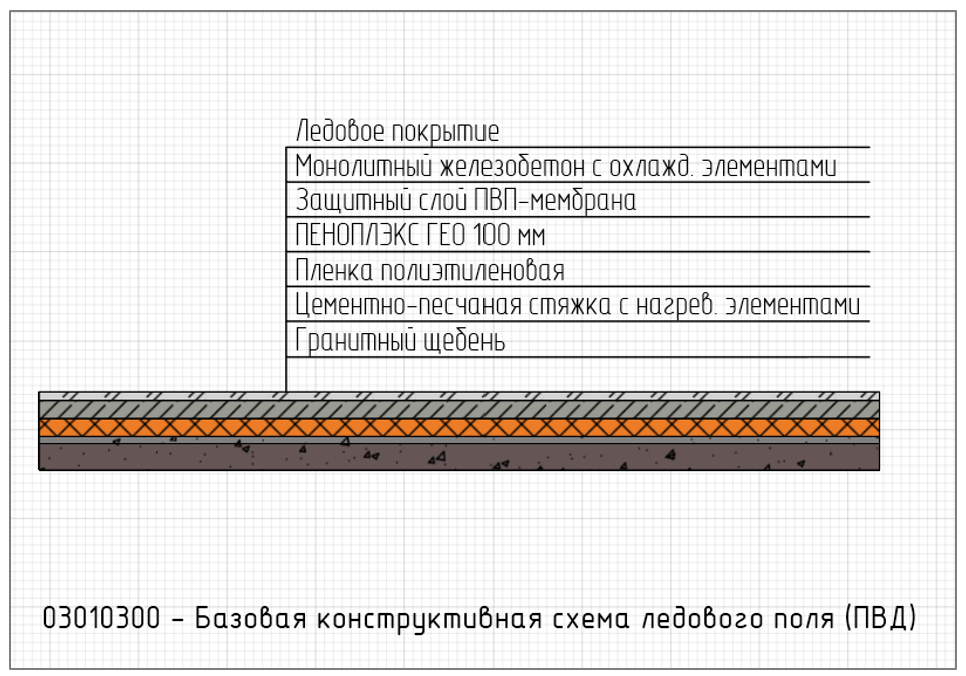

● Базовая конструктивная схема ледового поля (ПВД)
2. Полы по железобетонному основанию
Утепление железобетонных полов связано, прежде всего, с распространением этих конструкций практически во всех сферах промышленного и гражданского строительства.
В библиотеке представлено 4 конструктивных решения устройства полов по железобетонному основанию:

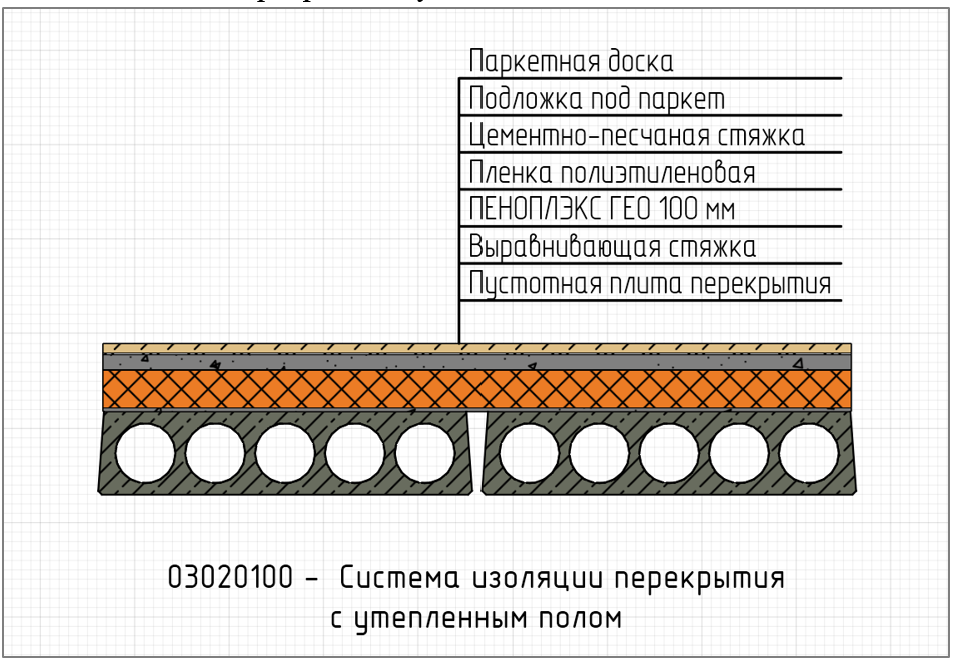

● Система изоляции перекрытия с утепленным полом

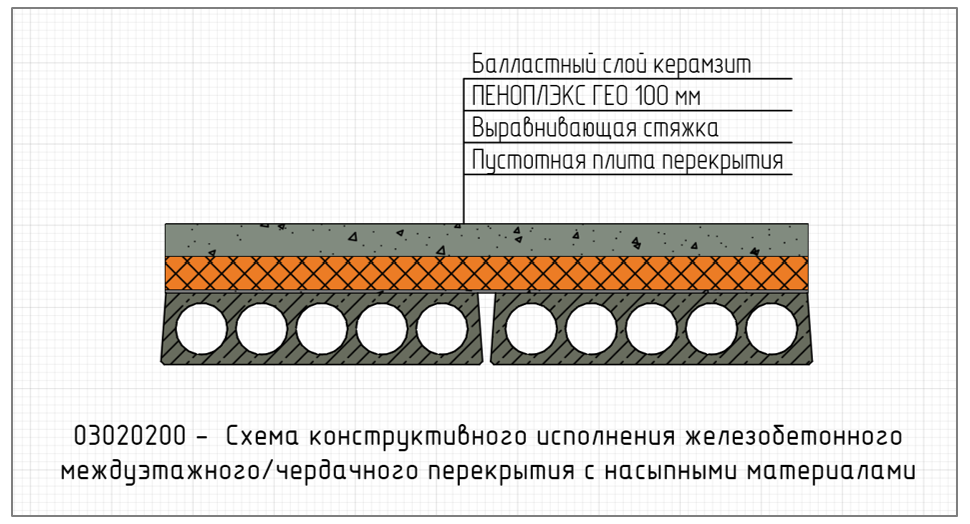

● Схема конструктивного исполнения железобетонного междуэтажного/чердачного перекрытия с насыпными материалами

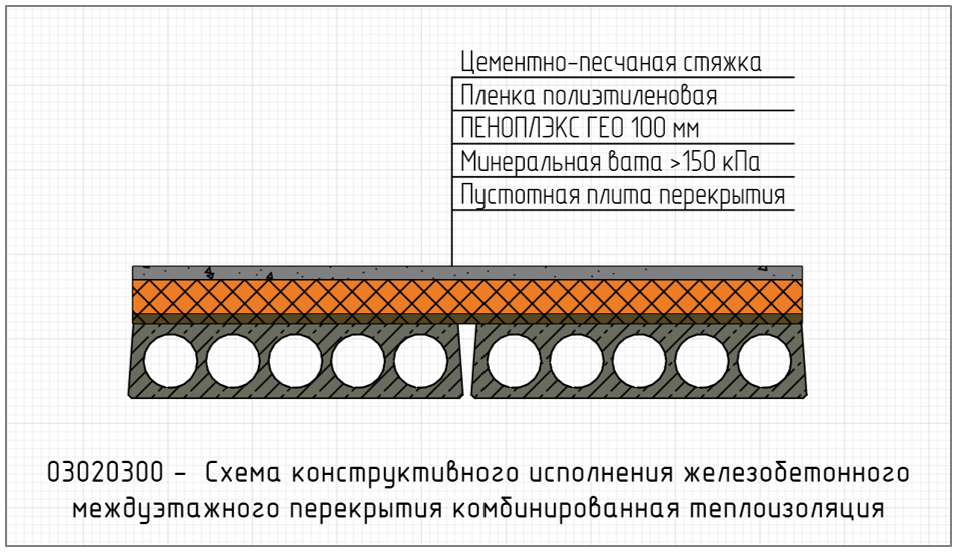

● Схема конструктивного исполнения железобетонного междуэтажного перекрытия комбинированная теплоизоляция

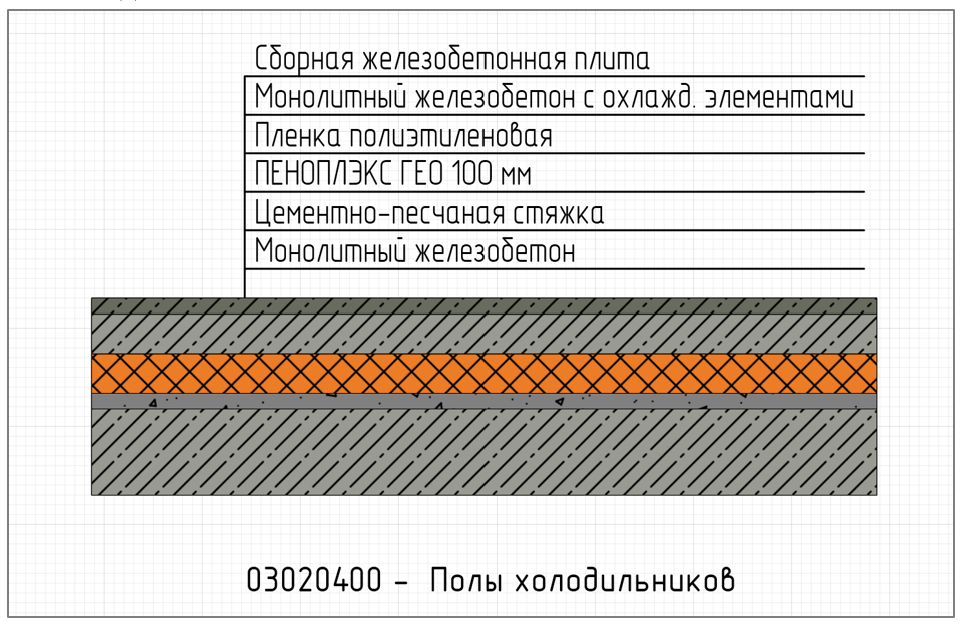

● Полы холодильников
3. Полы по лагам
Теплоизоляция для полов по лагам должна быть влагостойкой и обеспечивать высокие прочностные и теплозащитные свойства конструкции. Особое внимание следует уделить теплоизоляционным характеристикам утеплителя для полов по лагам. Так, толщина теплоизоляции над вентилируемым подпольем предусматривается больше, чем для полов по грунту.
В библиотеке представлено 2 конструктивных решения устройства полов по лагам:

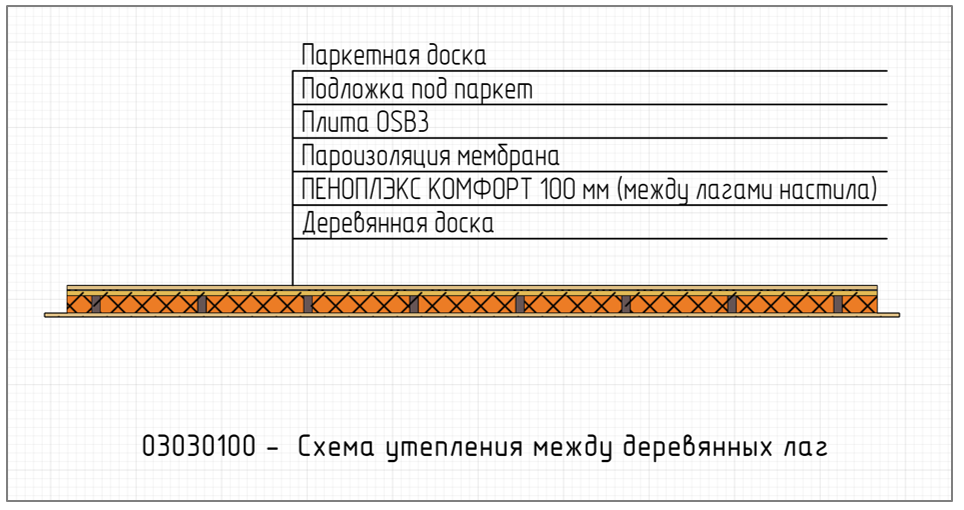

● Схема утепления между деревянных лаг

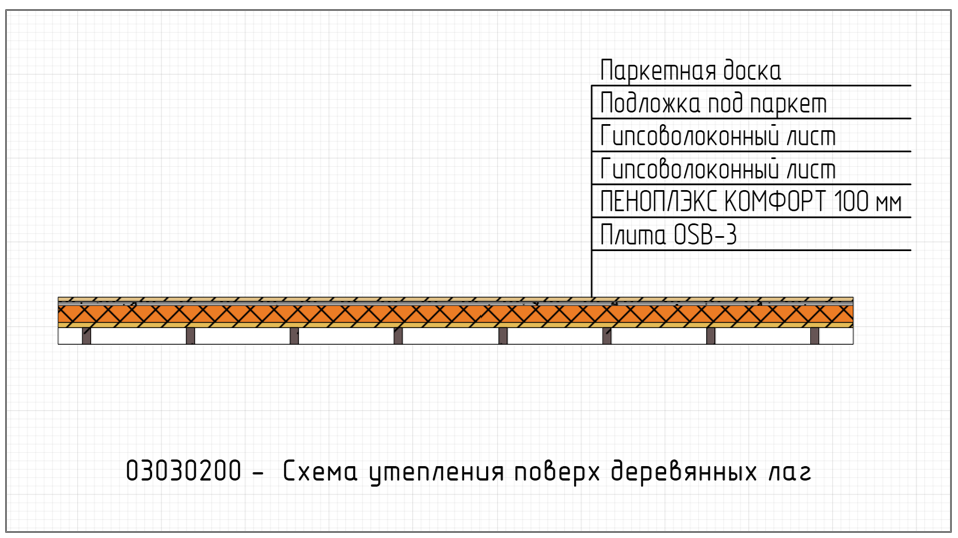

● Схема утепления поверх деревянных лаг

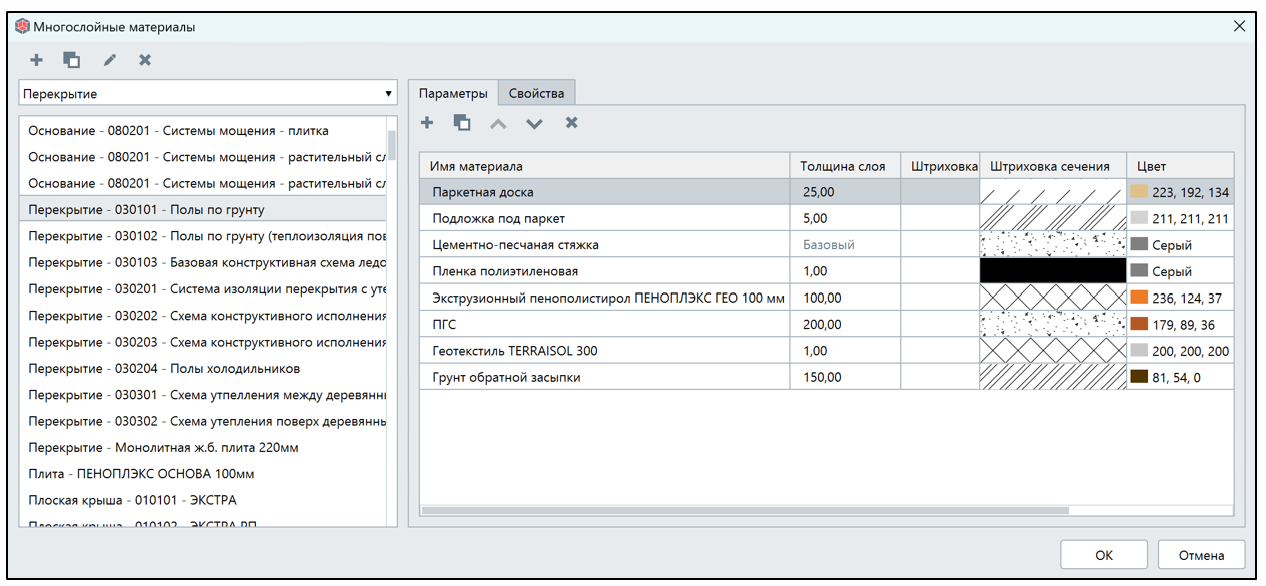

Конструктивные решения полов разработаны как многослойные материалы и относятся к перекрытиям, при формировании систем использованы материалы из библиотеки ПЕНОПЛЭКС и стандартной библиотеки Renga.

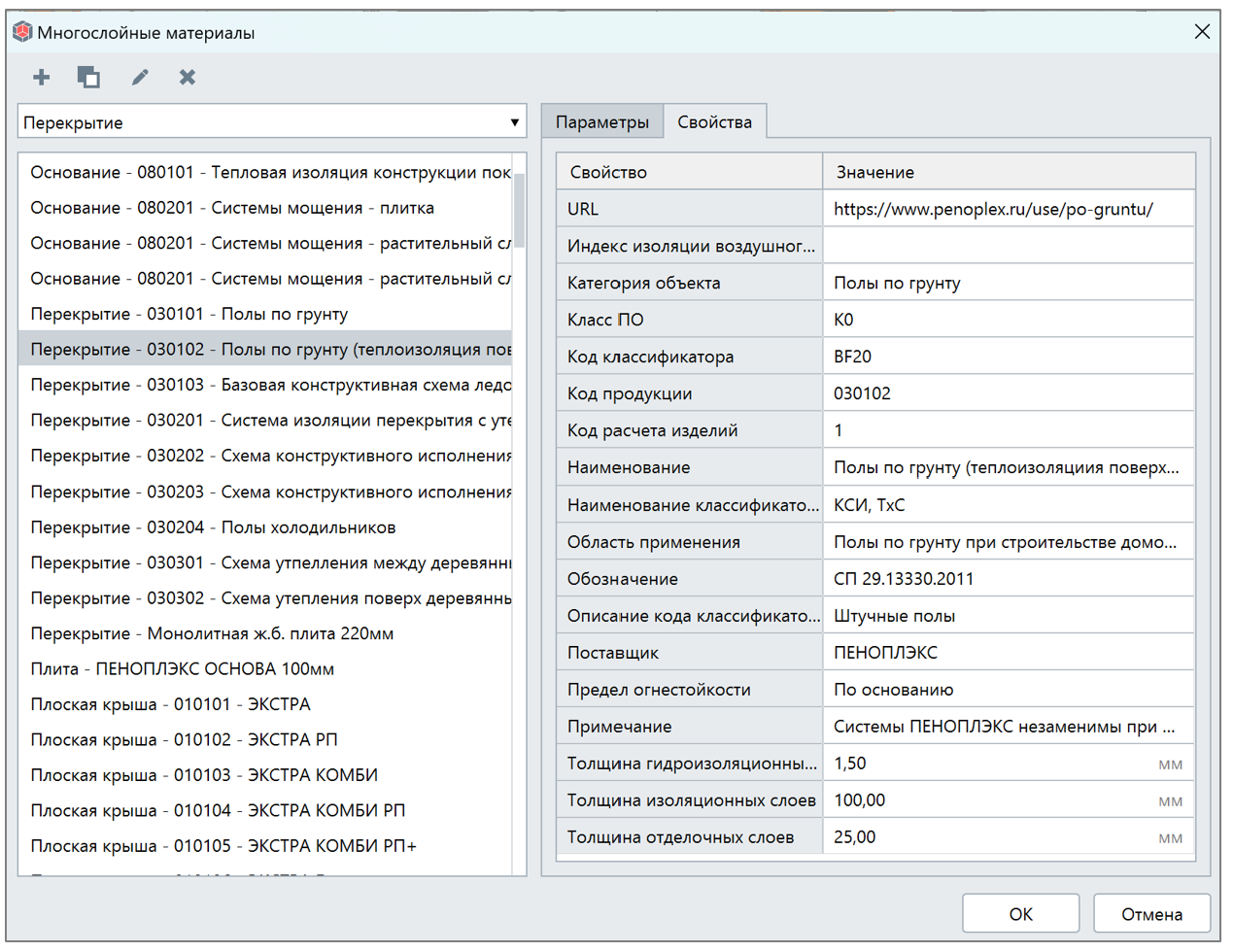

Каталог создан на основе шаблона пользовательских свойств, то есть все материалы, стили и элементы каталога содержат полный набор свойств с основными характеристиками, которые не будут дублироваться при интеграции данных из одного проекта в другой.
Для конструктивных решений полов заполнены все необходимые свойства, которые соответствуют актуальным техническим характеристикам.

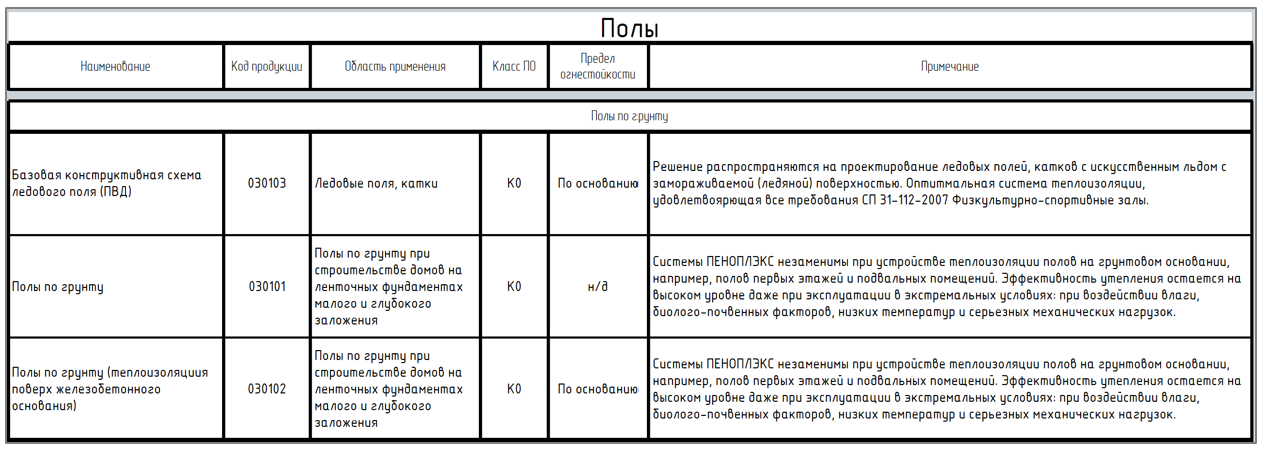

В библиотеке разработаны графические материалы по каждой системе, которые позволяют ознакомиться с конструкцией и получить необходимую дополнительную. Для систем разработаны шаблоны спецификаций и ведомости материалов.
Для того чтобы использовать необходимую систему или спецификацию из каталога ПЕНОПЛЭКС необходимо выбрать ее в библиотеке, скопировать в буфер обмена (Ctrl+C), а затем вставить в свой файл (Ctrl+V).
BIM-библиотеки «ПЕНОПЛЭКС» разработаны не только для программного обеспечения Renga, но также и для Model Studio CS, Autodesk Revit и ArchiCAD. Все решения выполнены с учетом стандартов моделирования и оформления в конкретной программе. Множество разработанных файлов позволяют использовать библиотеки при разных уровнях интеграции в проект.
Все BIM-библиотеки систем и материалов «ПЕНОПЛЭКС» доступны:
● На сайте компании «ПЕНОПЛЭКС» в разделе BIM проектирование.
● На странице компании «ПЕНОПЛЭКС» на BIMLIB.
Компания «ПЕНОПЛЭКС» стремится предоставлять своим партнерам удобные и современные сервисы для проектирования. Внедрение BIM-проектирования позволяет сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов и повысить тем самым эффективность проектирования и культуру строительства в целом. Мы нацелены на дальнейшее развитие российского BIM-проектирования.
