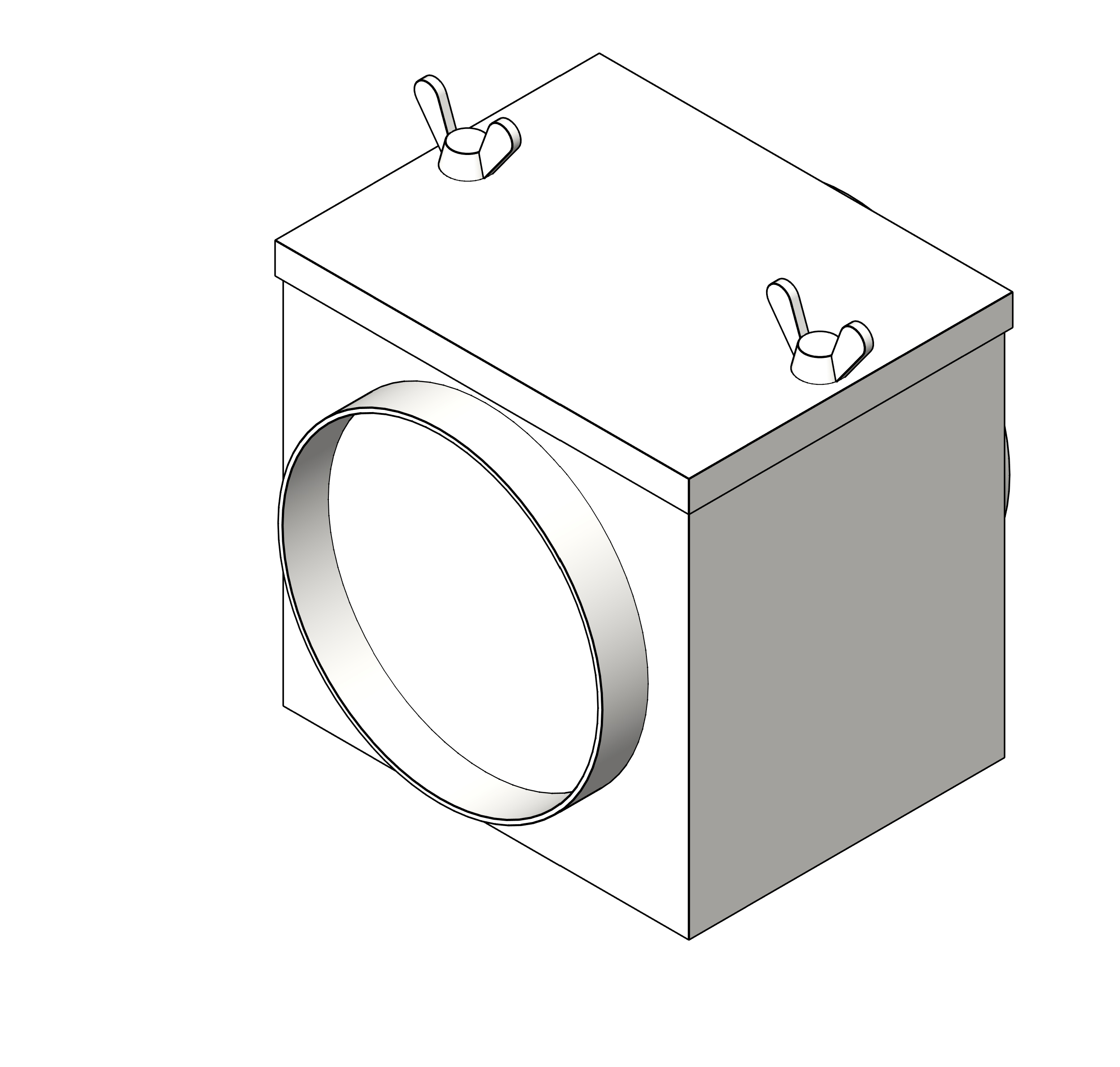

Фильтр кассетный, круглый, SFK, DN100-315
Обновлено в 2024 годуОписание
Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Кассетный фильтр SFK предназначен для очистки воздуха в круглых каналах систем вентиляции и кондиционирования промышленных и общественных зданий. Корпус фильтра SFK и крышка изготовлены из стального оцинкованного листа. Пластина фильтрующего материала выполнена из синтетического волокна и имеет класс очистки EU3. В кассетном фильтре SFK предусмотрена удобная замена фильтрующих вставок. Монтаж фильтра можно осуществлять в любом положении. Температура проходящего через фильтр воздуха не должна превышать 70°С.
Файлы для скачивания
| rfa | sv_filtrkassetnyy_kanalnyykruglyy_dn100-315_sfk.rfa | 960 KB | Revit 2019 | |
| rvt | sv_kanalnoeventilyacionnoeoborudovanie_svok.rvt | 69.9 MB | Revit 2019 | |
| svok-instruktsiya_po_rabote_s_modelyami.pdf | 1.5 MB | — | ||
| txt | sv_filtrkassetnyy_kanalnyykruglyy_dn100-315_sfk.txt | 2 KB | — |
Типоразмеры (6)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Применяемые вставки |
|---|---|---|---|---|---|
| SFK-100 | SFK-100 | 1.25 | 1,25 | Фильтр кассетный, круглый, SFK-100 | SP 100 |
| SFK-125 | SFK-125 | 1.52 | 1,52 | Фильтр кассетный, круглый, SFK-125 | SP 125 |
| SFK-160 | SFK-160 | 1.81 | 1,81 | Фильтр кассетный, круглый, SFK-160 | SP 160 |
| SFK-200 | SFK-200 | 2.36 | 2,36 | Фильтр кассетный, круглый, SFK-200 | SP 200 |
| SFK-250 | SFK-250 | 3.04 | 3,04 | Фильтр кассетный, круглый, SFK-250 | SP 250 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Арматура |
| Материалы | Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Общие характеристики | |
| Группирование ADSK Группирование | Оборудование для круглых каналов |
| Количество ADSK Количество | 1 |
| Материал ADSK Материал | СВ_Светло-Серый_СВОК |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | СВОК |
