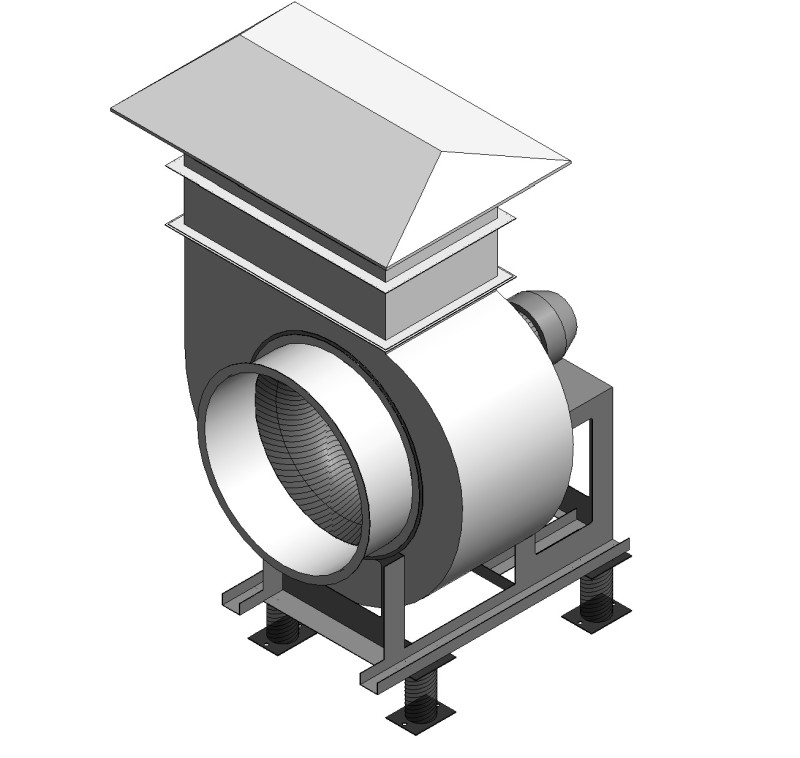

Вентилятор радиальный среднего давления для думоудаления SVRz DU

Name: Вентилятор радиальный среднего давления для думоудаления SVRz DU
Brand: СВОК

Обновлено 6 дней назад

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Вентиляторы радиальные среднего давления для дымоудаления SVRz DU. Варианты конструктивного исполнения: исполнение 1 (рабочее колесо на валу электродвигателя). Вентиляторы сертифицированы: соответствуют требованиям ТР ЕАЭС 043/2017 и ГОСТ Р 53302-2009. Назначение: системы противодымной вентиляции.Количество лопаток рабочего колеса: 32. Конструктивное исполнение лопаток рабочего колеса: загнутые вперед. Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания. Применяемый индекс в сокращенном обозначении для систем дымоудаления:DU400; DU600. Возможные исполнения по пределу огнестойкости: 400°C — 2 часа, 600°C — 1,5 часа.

Файлы для скачивания


rfa	СВ_ВентиляторРадиальный_SVRz-DU_СреднегоДавления_СВОК.rfa	2.1 MB	Revit 2019
rvt	СВ_ВентиляторыКрышные_SVR_SVRz_VKRF_VKRFm_SVO_SVOv_СВОК.rvt	115.5 MB	Revit 2019
pdf	СВ_Инструкция по работе с моделями вентиляторов_СВОК.pdf	1.3 MB	—
txt	СВ_ВентиляторРадиальный_SVRz-DU_СреднегоДавления_СВОК.txt	9 KB	—

Типоразмеры (24)

Наименование	Наименование ADSK_Наименование	Номинальная мощность ADSK_Номинальная мощность	Ток ADSK_Ток	Частота вращения двигателя ADSK_Частота вращения двигателя	Высота	Диаметр	Длина	Ширина
SVRz-№5-PB6-4кВт-1000	Вентилятор радиальный среднего давления для думоудаления SVRz №5 DU	4 кВт	9.8 А	1000	873 мм	500 мм	909 мм	854 мм
SVRz-№5-PB6-5,50кВт-1000	Вентилятор радиальный среднего давления для думоудаления SVRz №5 DU	5.5 кВт	12.9 А	1000	873 мм	500 мм	909 мм	854 мм
SVRz-№5-PB6-7,50кВт-1000	Вентилятор радиальный среднего давления для думоудаления SVRz №5 DU	7.5 кВт	17.2 А	1000	873 мм	500 мм	909 мм	854 мм
SVRz-№5-PB6-11кВт-1500	Вентилятор радиальный среднего давления для думоудаления SVRz №5 DU	11 кВт	22.5 А	1500	873 мм	500 мм	909 мм	854 мм
SVRz-№5-PB6-15кВт-1500	Вентилятор радиальный среднего давления для думоудаления SVRz №5 DU	15 кВт	30.1 А	1500	873 мм	500 мм	909 мм	854 мм

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Материалы	Сталь, Поливинилхлорид (PVC)
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
BL_Разработано	support@bimlib.pro
Изготовитель	СВОК
Тип рабочего колеса	РВ6
