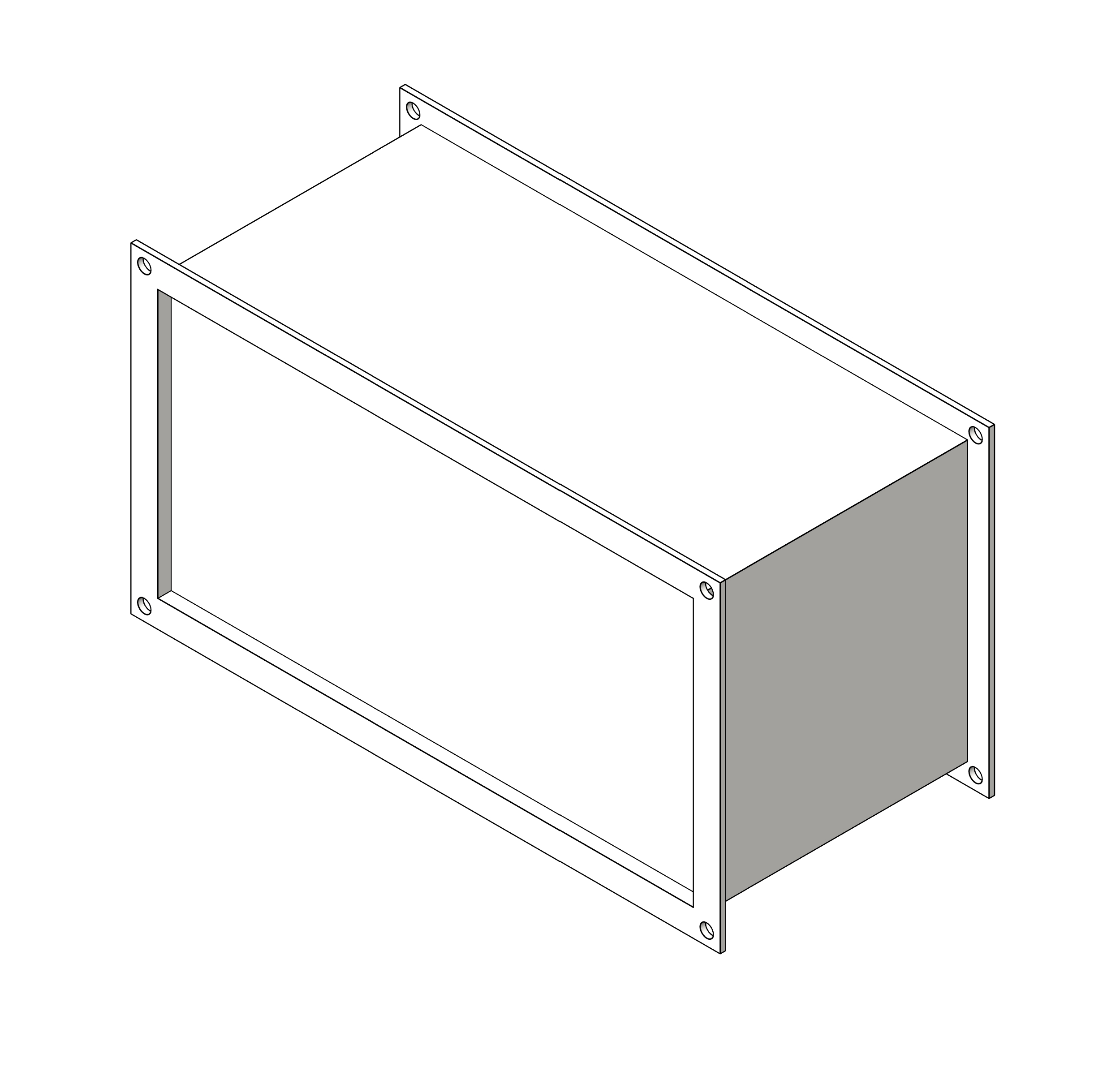

Фильтр кассетный, прямоугольный, SFP, 200-1000
Обновлено в 2024 годуОписание
Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Фильтр кассетный предназначен для отделения твердых и волокнистых частиц, содержащихся в обрабатываемом воздухе, как наружном, так и внутреннем. Как правило, фильтр кассетный применяется для фильтрации крупных частиц пыли, грязи и устанавливается на притоке системы вентиляции и кондиционирования воздуха. Используется совместно с фильтрующими вставками типа SP. Класс очистки — EU3. Корпус фильтра и фильтрующей кассеты из оцинкованного стального листа. В кассете фильтрующий материал закреплен через оцинкованные стальные сетки. Замена фильтрующих вставок через верхнюю панель, оснащенную специальным креплен и е м . Монтаж в любой пространственной ориентации.
Файлы для скачивания
| rfa | sv_filtrkassetnyy_kanalnyypryamougolnyy_200-1000_sfp.rfa | 524 KB | Revit 2019 | |
| rvt | sv_kanalnoeventilyacionnoeoborudovanie_svok.rvt | 69.9 MB | Revit 2019 | |
| svok-instruktsiya_po_rabote_s_modelyami.pdf | 1.5 MB | — | ||
| txt | sv_filtrkassetnyy_kanalnyypryamougolnyy_200-1000_sfp.txt | 3 KB | — |
Типоразмеры (9)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Применяемые вставки |
|---|---|---|---|---|---|
| SFP-400x200 | SFP-400x200 | 4 | 4.0 | Фильтр кассетный, прямоугольный, SFP-400x200 | SP 400x200 |
| SFP-500x250 | SFP-500x250 | 4.8 | 4.8 | Фильтр кассетный, прямоугольный, SFP-500x250 | SP 500x250 |
| SFP-500x300 | SFP-500x300 | 5.1 | 5.1 | Фильтр кассетный, прямоугольный, SFP-500x300 | SP 500x300 |
| SFP-600x300 | SFP-600x300 | 5.4 | 5.4 | Фильтр кассетный, прямоугольный, SFP-600x300 | SP 600x300 |
| SFP-600x350 | SFP-600x350 | 5.7 | 5.7 | Фильтр кассетный, прямоугольный, SFP-600x350 | SP 600x350 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Арматура |
| Материалы | Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Общие характеристики | |
| Группирование ADSK Группирование | Оборудование для прямоугольных каналов |
| Количество ADSK Количество | 1 |
| Материал ADSK Материал | СВ_Светло-Серый_СВОК |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | СВОК |
