Гибкая вставка, прямоугольная, SG, 200-1000

Name: Гибкая вставка, прямоугольная, SG, 200-1000
Brand: СВОК

Обновлено в 2024 году

Описание

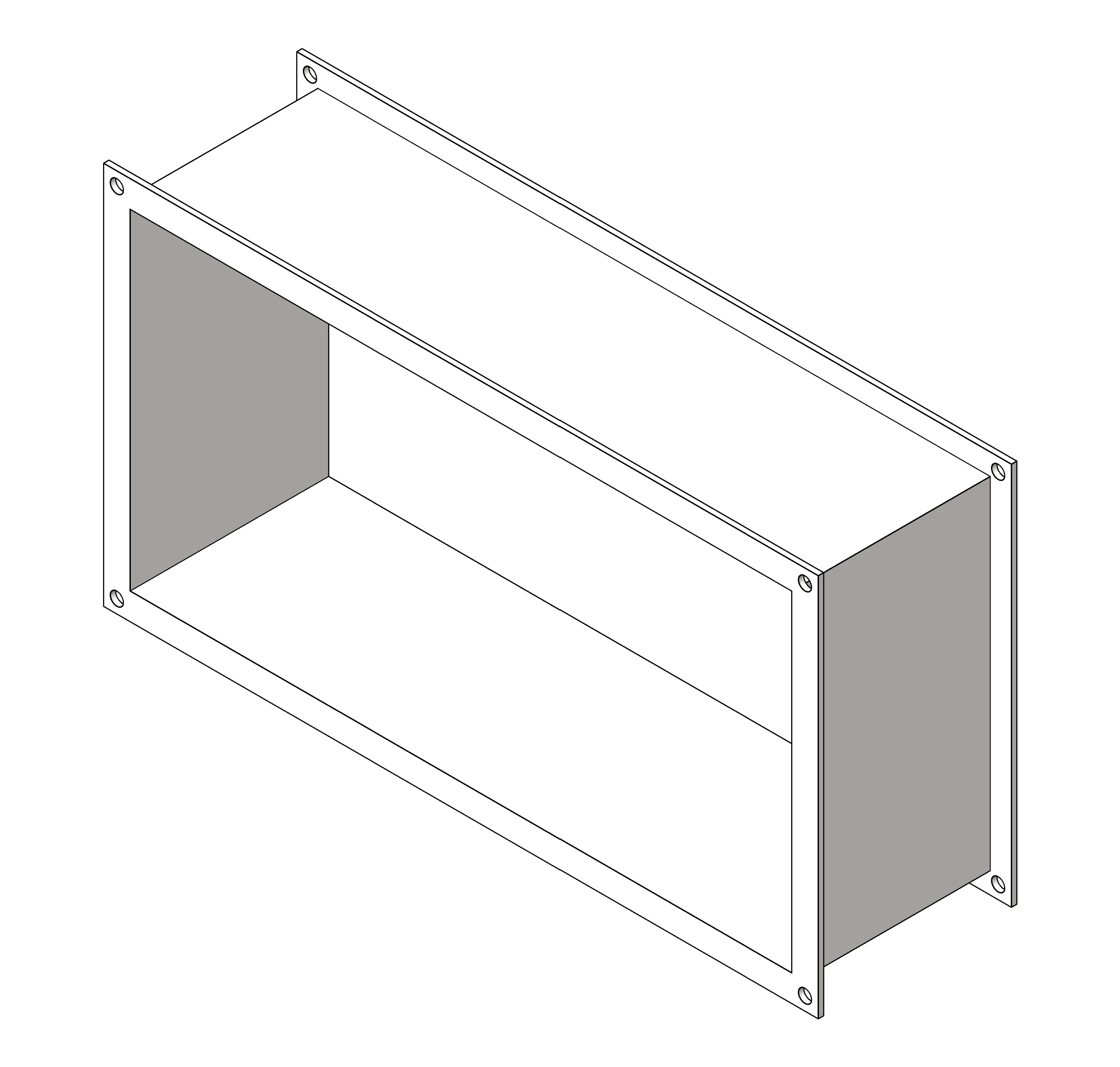

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Гибкая вставка предназначена для предотвращения передачи вибраций от вентилятора к воздуховодам и для обеспечения герметичного гибкого стыка, который выдерживает высокое давление. Гибкую вставку нельзя использовать в качестве несущей конструкции при монтировании ее в систему во избежание выхода из строя вследствии чрезмерной механической нагрузки. Два фланца из оцинкованного стального листа, соединённые между собой гибким рукавом из ПВХ. Монтаж в любом положении.

Файлы для скачивания


rfa	sv_gibkayavstavka_kanalnayapryamougolnaya_200-1000_sg.rfa	512 KB	Revit 2019
rvt	sv_kanalnoeventilyacionnoeoborudovanie_svok.rvt	69.9 MB	Revit 2019
pdf	svok-instruktsiya_po_rabote_s_modelyami.pdf	1.5 MB	—
txt	sv_gibkayavstavka_kanalnayapryamougolnaya_200-1000_sg.txt	3 KB	—

Типоразмеры (9)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование
SG-400x200	SG-400x200	2	2.0	Гибкая вставка, прямоугольная, SG-400x200
SG-500x250	SG-500x250	2.5	2.5	Гибкая вставка, прямоугольная, SG-500x250
SG-500x300	SG-500x300	2.6	2.6	Гибкая вставка, прямоугольная, SG-500x300
SG-600x300	SG-600x300	2.9	2.9	Гибкая вставка, прямоугольная, SG-600x300
SG-600x350	SG-600x350	3	3.0	Гибкая вставка, прямоугольная, SG-600x350

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Оборудование для прямоугольных каналов
Количество ADSK Количество	1
Материал ADSK Материал	СВ_Светло-Серый_СВОК
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	СВОК
