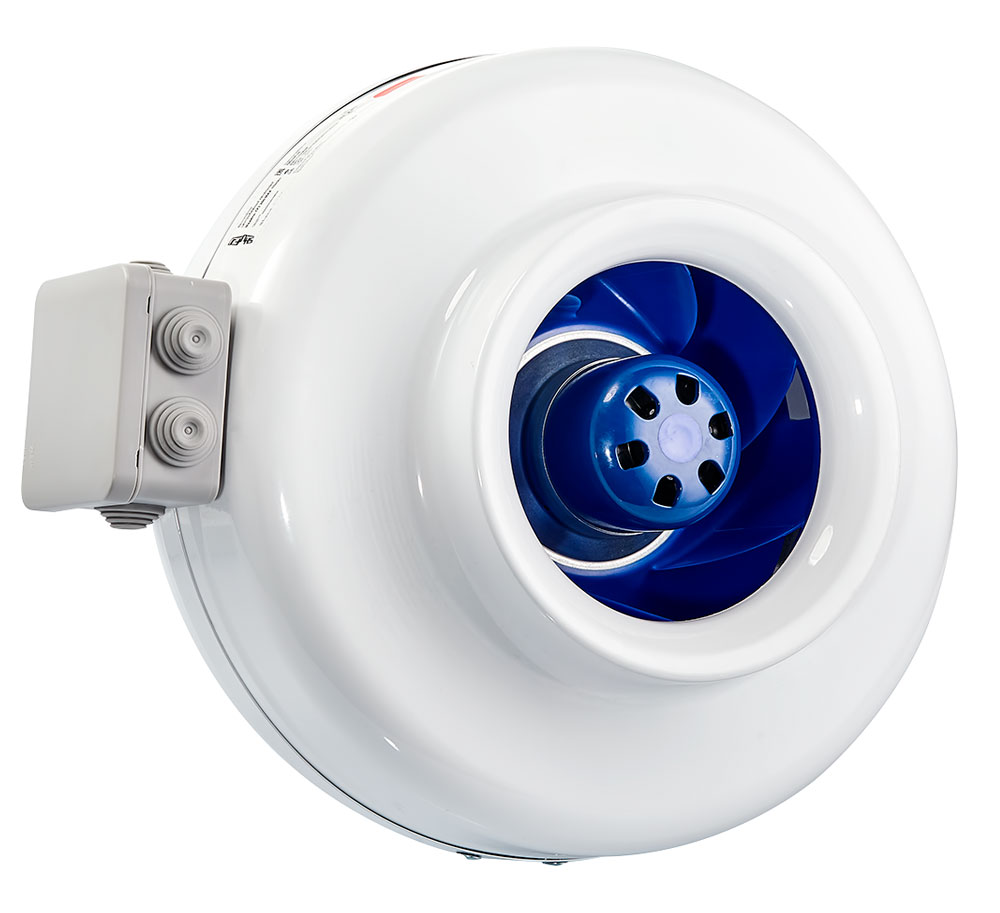

Канальный вентилятор CFz MAX

Name: Канальный вентилятор CFz MAX
Brand: Р-Климат

Обновлено в 2021 году

Описание

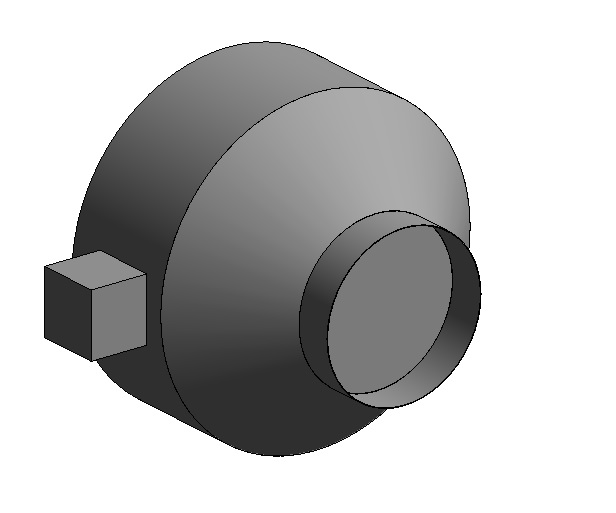

Версия Revit 2017. Представленное семейство моделей разработано с учетом технической документации компании SHUFT и правил оформления проектной/рабочей документации. Так же в каталоге разработаны все необходимые спецификации для автоматического подсчета номенклатуры всех изделий. Назначение: Вытяжная и приточная вентиляция. Применение: Помещения бытового, общественного административного, промышленного назначения. Конструкция и материалы: Разъемный корпус из оцинкованной стали; Крыльчатка с загнутыми назад лопатками; Двигатели с внешним ротором; Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях; Шариковые подшипники двигателя не требуют специального обслуживания. Регулирование производительности: по сигналу 0-10В; установка скорости встроенным триммером или с помощью внешнего регулятора(опция). Монтаж: В любом положении. Преимущества: Энергоэффективный EC-двигатель Ziehl-Abegg; Встроенный триммер установки скорости; Стойкий к коррозии стальной корпус изготовлен по технологии ротационной вытяжки; Вентилятор, подключенный к воздуховоду, может быть установлен снаружи или во влажном помещении.

Файлы для скачивания


rfa	bimlib_kanalnyyventilyator_cfk-mxa_cfz-max_tube_cfs_shuft.rfa	632 KB	Revit 2017
rvt	bimlib_injenernoeoborudovanie_ventilyatoryshumoglushiteliklapanyreshetki_shuft.rvt	129.8 MB	Revit 2017
txt	bimlib_kanalnyyventilyator_cfk-mxa_cfz-max_tube_cfs_shuft.txt	74 KB	—

Типоразмеры (23)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Ток ADSK Ток	Код изделия ADSK_Код изделия	Частота вращения вентилятора ADSK_Частота вращения вентилятора	IP Двигателя	Описание
CFk 100 MAX	CFk 100 MAX	2.5	Канальный вентилятор CFk 100 MAX	0 А	CFk 100 MAX	2345	IP44	Разъемный корпус вентиляторов серии CFk MAX изготовлен из композиционного материала с повышенными звукопоглощающими и противоударными свойствами. Вентиляторы оборудованы мотор-колесами ZIEHL-ABEGG с пластиковой или металлической крыльчаткой с загнутыми назад лопатками. Двигатель - асинхронный с внешним ротором IP44, клеммная коробка IP55. Электродвигатель с рабочим колесом статически и динамически сбалансированы в 2х плоскостях. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатель вентилятора имеет встроенную термозащиту с автоматическим перезапуском. Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора.
CFk 125 MAX	CFk 125 MAX	2.5	Канальный вентилятор CFk 125 MAX	0 А	CFk 125 MAX	2887	IP44	Разъемный корпус вентиляторов серии CFk MAX изготовлен из композиционного материала с повышенными звукопоглощающими и противоударными свойствами. Вентиляторы оборудованы мотор-колесами ZIEHL-ABEGG с пластиковой или металлической крыльчаткой с загнутыми назад лопатками. Двигатель - асинхронный с внешним ротором IP44, клеммная коробка IP55. Электродвигатель с рабочим колесом статически и динамически сбалансированы в 2х плоскостях. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатель вентилятора имеет встроенную термозащиту с автоматическим перезапуском. Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора.
CFk 160 MAX	CFk 160 MAX	4.4	Канальный вентилятор CFk 160 MAX	0 А	CFk 160 MAX	2533	IP44	Разъемный корпус вентиляторов серии CFk MAX изготовлен из композиционного материала с повышенными звукопоглощающими и противоударными свойствами. Вентиляторы оборудованы мотор-колесами ZIEHL-ABEGG с пластиковой или металлической крыльчаткой с загнутыми назад лопатками. Двигатель - асинхронный с внешним ротором IP44, клеммная коробка IP55. Электродвигатель с рабочим колесом статически и динамически сбалансированы в 2х плоскостях. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатель вентилятора имеет встроенную термозащиту с автоматическим перезапуском. Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора.
CFk 200 MAX	CFk 200 MAX	4.5	Канальный вентилятор CFk 200 MAX	1 А	CFk 200 MAX	2642	IP44	Разъемный корпус вентиляторов серии CFk MAX изготовлен из композиционного материала с повышенными звукопоглощающими и противоударными свойствами. Вентиляторы оборудованы мотор-колесами ZIEHL-ABEGG с пластиковой или металлической крыльчаткой с загнутыми назад лопатками. Двигатель - асинхронный с внешним ротором IP44, клеммная коробка IP55. Электродвигатель с рабочим колесом статически и динамически сбалансированы в 2х плоскостях. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатель вентилятора имеет встроенную термозащиту с автоматическим перезапуском. Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора.
CFk 250 MAX	CFk 250 MAX	5.3	Канальный вентилятор CFk 250 MAX	1 А	CFk 250 MAX	2580	IP44	Разъемный корпус вентиляторов серии CFk MAX изготовлен из композиционного материала с повышенными звукопоглощающими и противоударными свойствами. Вентиляторы оборудованы мотор-колесами ZIEHL-ABEGG с пластиковой или металлической крыльчаткой с загнутыми назад лопатками. Двигатель - асинхронный с внешним ротором IP44, клеммная коробка IP55. Электродвигатель с рабочим колесом статически и динамически сбалансированы в 2х плоскостях. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатель вентилятора имеет встроенную термозащиту с автоматическим перезапуском. Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора.

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Материалы	Сталь
Общие характеристики
Материал ADSK Материал	BIMLIB_Сталь_SHUFT
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «Завод ВКО» марка SHUFT
Классификация нагрузок ADSK_Классификация нагрузок	Прочее
