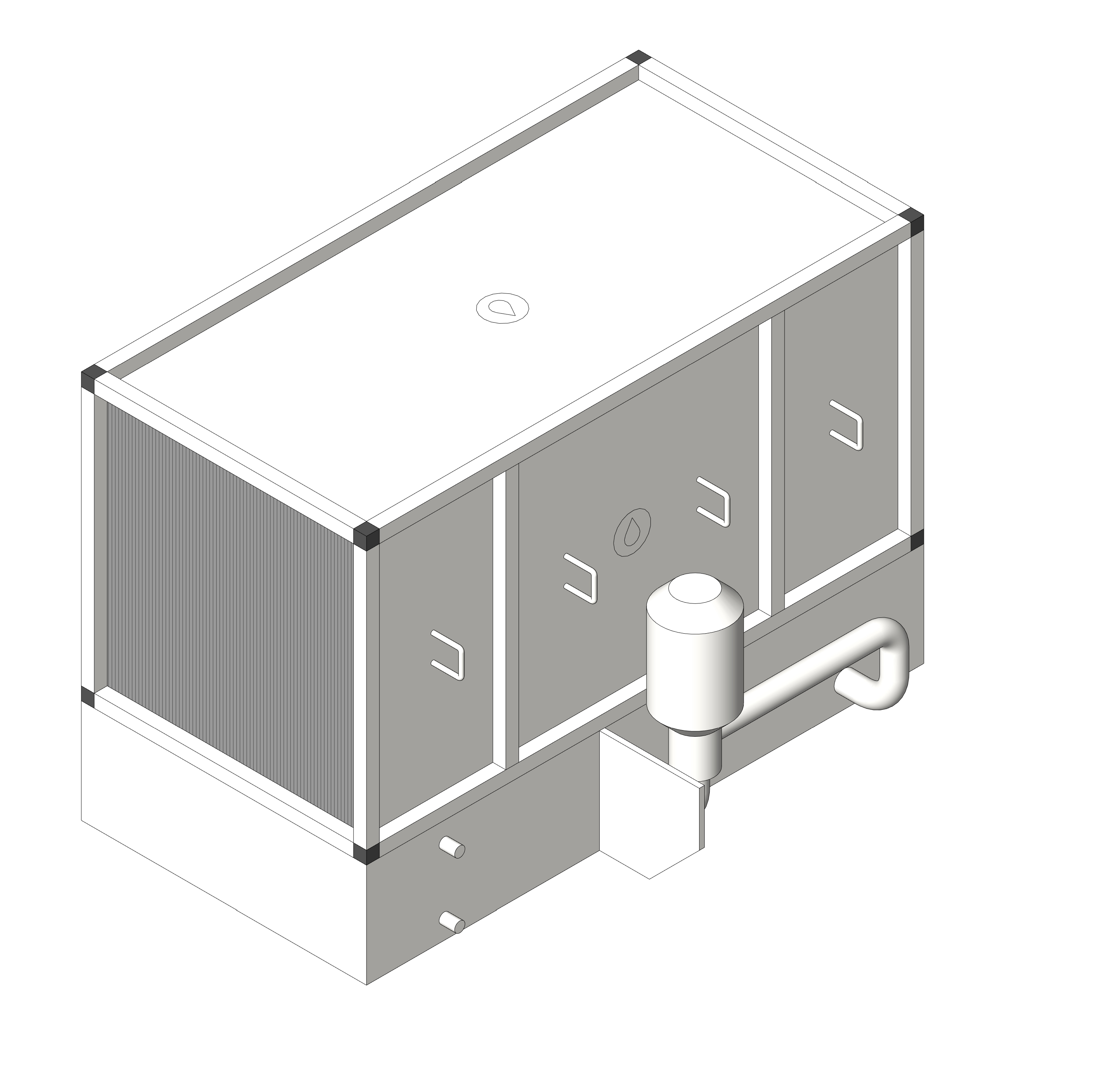

Секция форсуночного орошения SUPB, U1

Name: Секция форсуночного орошения SUPB, U1
Brand: СВОК

Обновлено в 2025 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Секция представлена шестью типоразмерами и предназначена для адиабатического увлажнения воздуха. Высокая эффективность (КПД до 95%) обеспечивается встречным распылением воды двумя рядами форсунок (один ряд по потоку воздуха, второй ряд — против потока воздуха). Во время работы секции происходит дополнительная очистка воздуха за счет прямого контакта с водой. Камеры увлажнения оснащаются выравнивателем потока воздуха на входе и профильным пластиковым каплеуловителем на выходе. Стандартно комплектуются центробежным насосом, а также смотровым окном для контроля работы увлажнителя.

Файлы для скачивания


rfa	СВ_Установка-SUPB_СекцияФорсуночногоОрошения_СВОК_U1-1.rfa	636 KB	Revit 2019
rvt	СВ_УстановкиЦентральныеSUPB_СВОК.rvt	180.1 MB	Revit 2019
pdf	svok-instruktsiya_po_rabote_s_modelyami.pdf	1.7 MB	—
txt	СВ_Установка-SUPB_СекцияФорсуночногоОрошения_СВОК_U1-1.txt	3 KB	—

Типоразмеры (6)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Ток ADSK Ток	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Марка DAB	Типоразмер секции
SUPB-6-U1.1	SUPB-6-U1.1	507	507	Секция форсуночного орошения, SUPB-6-U1.1	5 А	3000 Вт	3000 В·А	К36/200Т	6
SUPB-7-U1.1	SUPB-7-U1.1	560	560	Секция форсуночного орошения, SUPB-7-U1.1	9 А	4500 Вт	4500 В·А	К28/500Т	7
SUPB-8-U1.1	SUPB-8-U1.1	615	615	Секция форсуночного орошения, SUPB-8-U1.1	9 А	4500 Вт	4500 В·А	К28/500Т	8
SUPB-12-U1.1	SUPB-12-U1.1	711	711	Секция форсуночного орошения, SUPB-12-U1.1	12 А	7000 Вт	7000 В·А	К40/400Т	12
SUPB-20-U1.1	SUPB-20-U1.1	833	833	Секция форсуночного орошения, SUPB-20-U1.1	14 А	8200 Вт	8200 В·А	К30/800Т	20

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Приборы вентиляции и кондиционирования
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Установки центральные SUPB
Количество ADSK Количество	1
Материал ADSK Материал	СВ_Светло-Серый_СВОК_SUPB
Напряжение ADSK Напряжение	400 В
Единица измерения ADSK_Единица измерения	шт.
