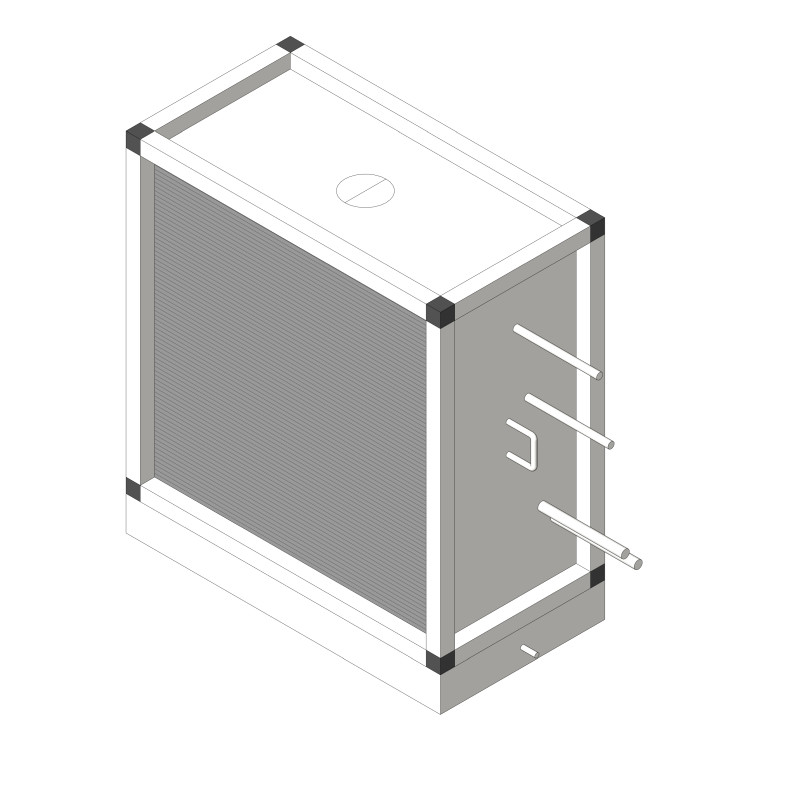

Секция фреонового охлаждения SUPB, C2
Обновлено в 2025 годуОписание
Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Секция фреонового охлаждения представлена восемью типоразмерами, в каждом из которых доступны два исполнения: трехрядное и четырехрядное. Поверхность теплообменника изготовлена из алюминиевых пластин и проходящих через них в шахматном порядке медных трубок. Все секции стандартно оснащены профильным пластиковым каплеуловителем и поддоном с патрубком для сбора и слива конденсата. Теплообменник с поддоном и каплеуловителем расположен на специальных направляющих, что позволяет легко извлекать его из корпуса.
Файлы для скачивания
| rfa | СВ_Установка-SUPB_ВоздухоохладительФреоновый_СВОК_C2.rfa | 600 KB | Revit 2019 | |
| rvt | СВ_УстановкиЦентральныеSUPB_СВОК.rvt | 180.1 MB | Revit 2019 | |
| svok-instruktsiya_po_rabote_s_modelyami.pdf | 1.7 MB | — | ||
| txt | СВ_Установка-SUPB_ВоздухоохладительФреоновый_СВОК_C2.txt | 7 KB | — |
Типоразмеры (16)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Заправочный объём | Типоразмер секции |
|---|---|---|---|---|---|---|
| SUPB-6-C2.3 | SUPB-6-C2.3 | 106 | 106 | Секция фреонового охлаждения, SUPB-6-C2.3 | 7 л | 6 |
| SUPB-7-C2.3 | SUPB-7-C2.3 | 119 | 119 | Секция фреонового охлаждения, SUPB-7-C2.3 | 9,2 л | 7 |
| SUPB-8-C2.3 | SUPB-8-C2.3 | 136 | 136 | Секция фреонового охлаждения, SUPB-8-C2.3 | 11,2 л | 8 |
| SUPB-12-C2.3 | SUPB-12-C2.3 | 154 | 154 | Секция фреонового охлаждения, SUPB-12-C2.3 | 13,3 л | 12 |
| SUPB-20-C2.3 | SUPB-20-C2.3 | 198 | 198 | Секция фреонового охлаждения, SUPB-20-C2.3 | 24,1 л | 20 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Приборы вентиляции и кондиционирования |
| Материалы | Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Общие характеристики | |
| Группирование ADSK Группирование | Установки центральные SUPB |
| Количество ADSK Количество | 1 |
| Материал ADSK Материал | СВ_Светло-Серый_СВОК_SUPB |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | СВОК |
