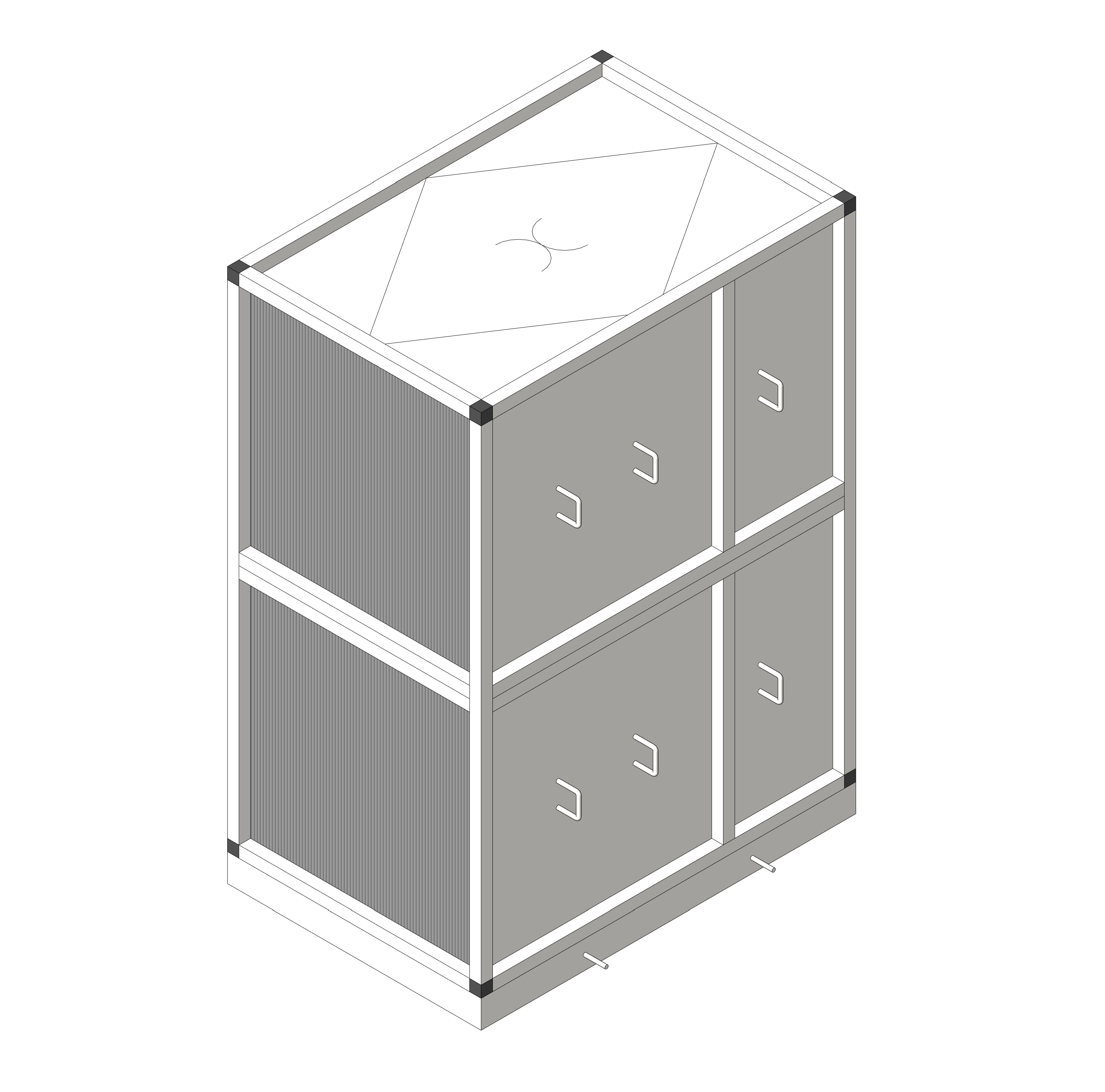

Секция пластинчатого рекуператора SUPB, R1-3

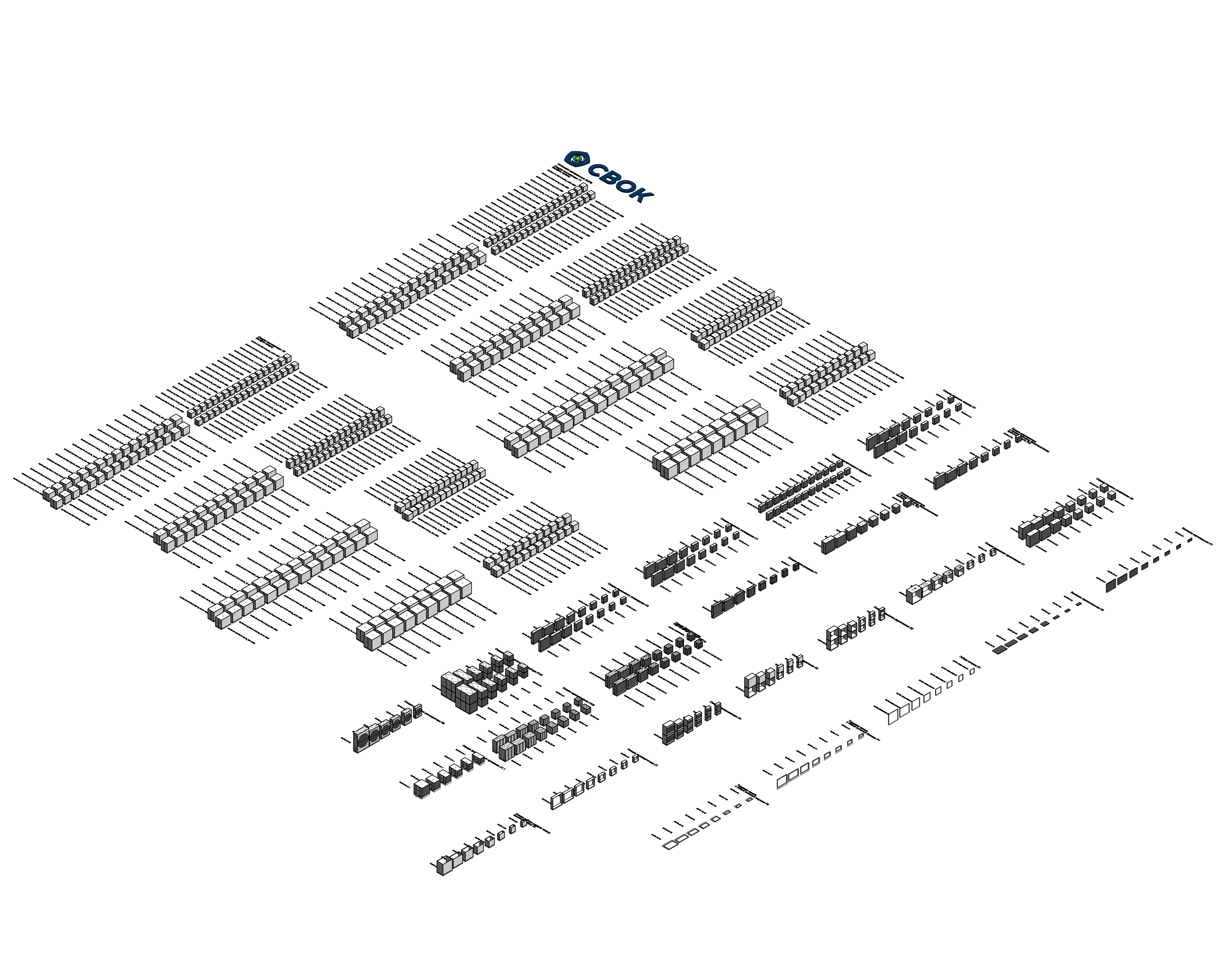

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Секция пластинчатого рекуператора представлена шестью типоразмерами в двух исполнениях: секция R1 со встречным движением потоков приточного и вытяжного воздуха; секция R3 с однонаправленным движением потоков приточного и вытяжного воздуха. Передача теплоты происходит от теплого воздуха к более холодному через твердую стенку, разделяющую два потока воздуха. Поверхность теплообменника рекуператора образована пакетом алюминиевых пластин, между которыми происходит перекрестное движение приточного и вытяжного воздуха. КПД рекуперации достигает 70%. Все секции стандартно оснащены профильным пластиковым каплеуловителем и поддоном с патрубком для сбора и слива конденсата с наружной резьбой G1 1/2” . На рекуператоре установлен внутренний обводной канал с воздушным клапаном, с помощью которого можно направить наружный воздух мимо теплообменной вставки для: защиты рекуператора от обмерзания; предотвращения нежелательной рекуперации (как правило, летом).
