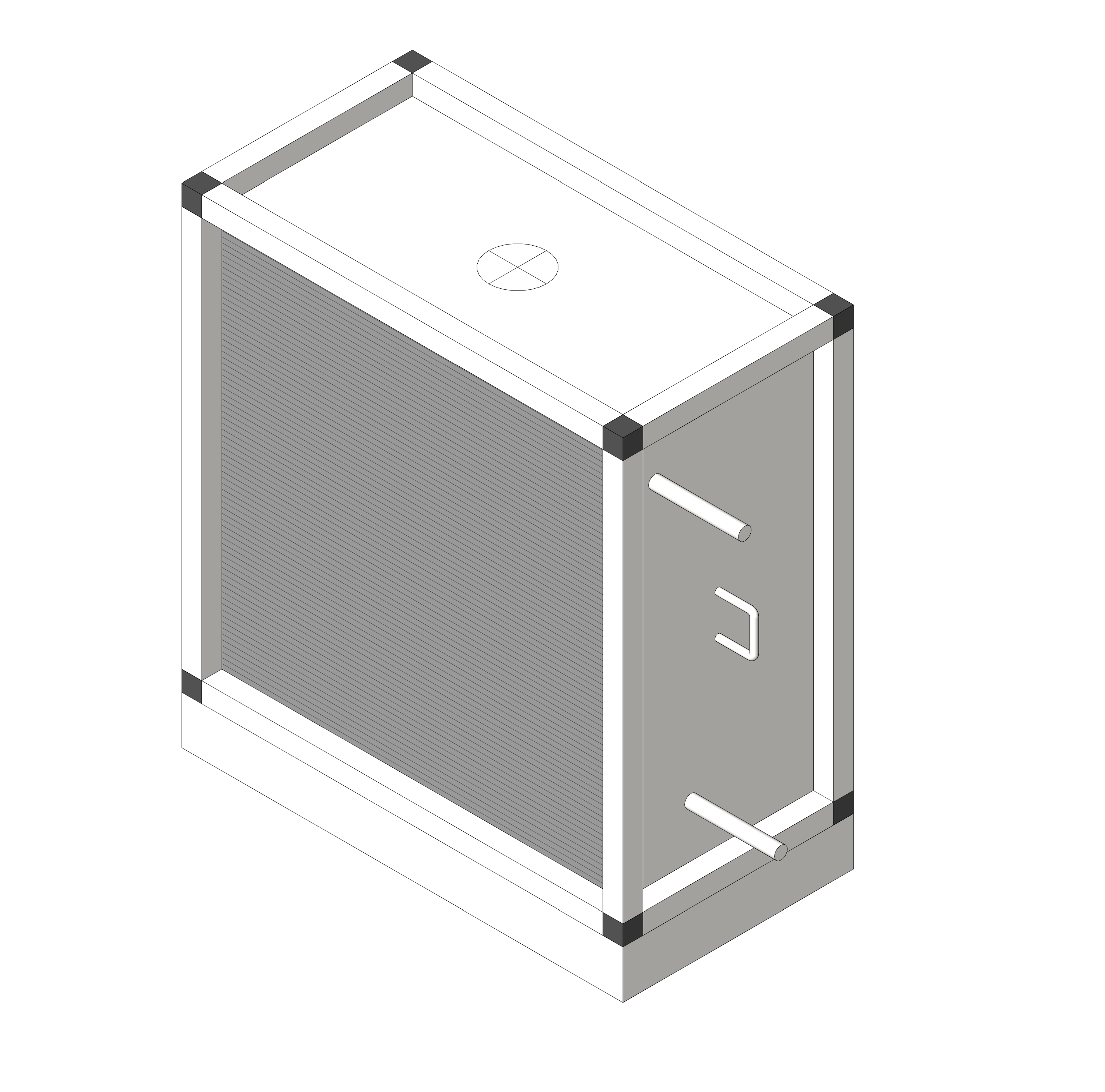

Секция водяного нагрева SUPB, N1

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Секция водяного нагрева представлена восемью типоразмерами, в каждом из которых возможны два исполнения: двухрядное и трехрядное. Предназначена для эксплуатации при максимальном рабочем давлении 1,5 МПа и максимальной рабочей температуре воды 150°С. Поверхность теплообменника изготовлена из алюминиевых пластин и проходящих через них в шахматном порядке медных трубок. Трубные коллекторы из стали имеют резьбовые патрубки для обезвоздушивания теплообменника и слива воды.Теплообменник расположен на специальных направляющих, что позволяет легко извлекать его из корпуса.
