Секция водяного охлаждения SUPM, SPC-W

Name: Секция водяного охлаждения SUPM, SPC-W
Brand: СВОК

Обновлено в 2024 году

Описание

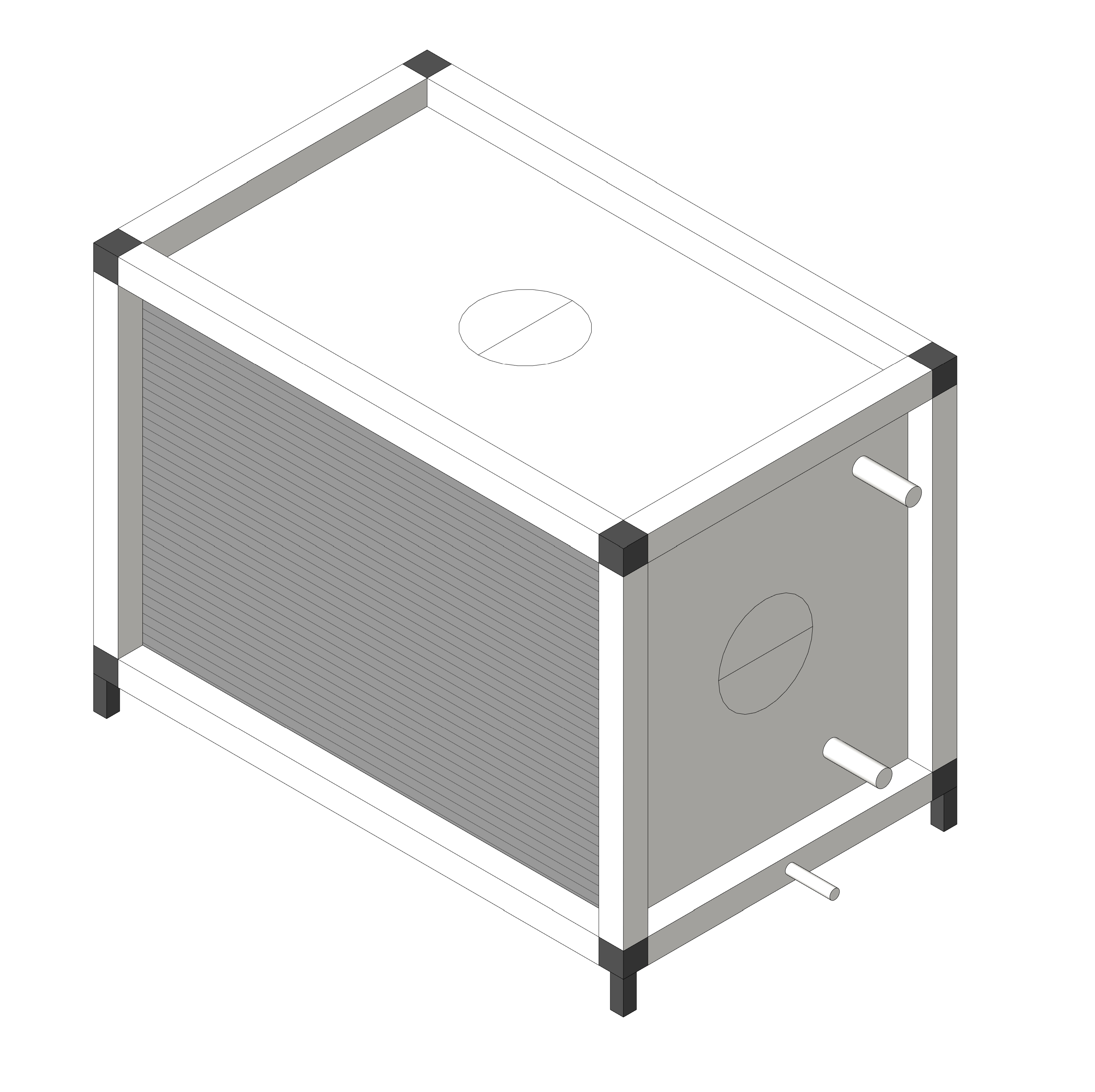

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Охладитель SUPM SPC-W предназначен для охлаждения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования.

Файлы для скачивания


rfa	sv_ustanovka-supm_vozduhoohladitelvodyanoy_svok_spc-w.rfa	568 KB	Revit 2019

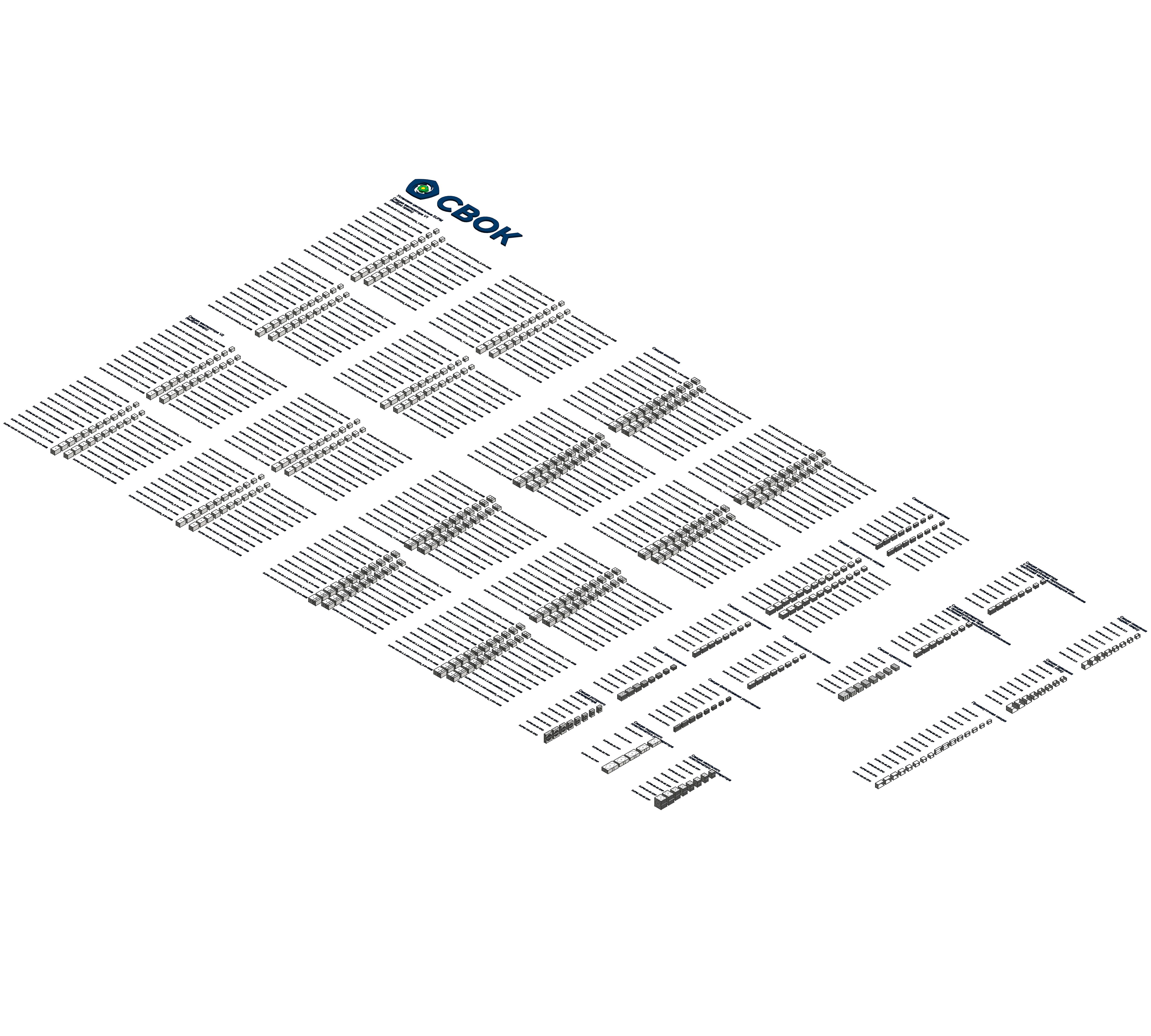

rvt	sv_ustanovkicentralnyesupm_svok.rvt	151.3 MB	Revit 2019
pdf	svok-instruktsiya_po_rabote_s_modelyami.pdf	1.5 MB	—
txt	sv_ustanovka-supm_vozduhoohladitelvodyanoy_svok_spc-w.txt	4 KB	—

Типоразмеры (8)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Потеря давления жидкости ADSK_Потеря давления жидкости	Расход воздуха ADSK_Расход воздуха	Расход жидкости ADSK_Расход жидкости	Холодильная мощность ADSK_Холодильная мощность	Заправочный объём	Типоразмер секции
SUPM-50-25 SPC-W	SUPM-50-25 SPC-W	38	38	Секция водяного охлаждения, SUPM-50-25 SPC-W	5600.0 Па	1600.0 м³/ч	1.3 м³/ч	6800 Вт	1,4 л	50-25 см
SUPM-50-30 SPC-W	SUPM-50-30 SPC-W	40	40	Секция водяного охлаждения, SUPM-50-30 SPC-W	5690.0 Па	1900.0 м³/ч	1.5 м³/ч	8000 Вт	1,8 л	50-30 см
SUPM-60-30 SPC-W	SUPM-60-30 SPC-W	44	44	Секция водяного охлаждения, SUPM-60-30 SPC-W	8730.0 Па	2300.0 м³/ч	1.9 м³/ч	9700 Вт	2 л	60-30 см
SUPM-60-35 SPC-W	SUPM-60-35 SPC-W	46	46	Секция водяного охлаждения, SUPM-60-35 SPC-W	9580.0 Па	2700.0 м³/ч	2.2 м³/ч	11400 Вт	2,3 л	60-35 см
SUPM-70-40 SPC-W	SUPM-70-40 SPC-W	52	52	Секция водяного охлаждения, SUPM-70-40 SPC-W	13710.0 Па	3600.0 м³/ч	2.9 м³/ч	15200 Вт	3 л	70-40 см

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Приборы вентиляции и кондиционирования
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Установки центральные SUPM
Количество ADSK Количество	1
Материал ADSK Материал	СВ_Светло-Серый_СВОК_SUPM
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	СВОК
