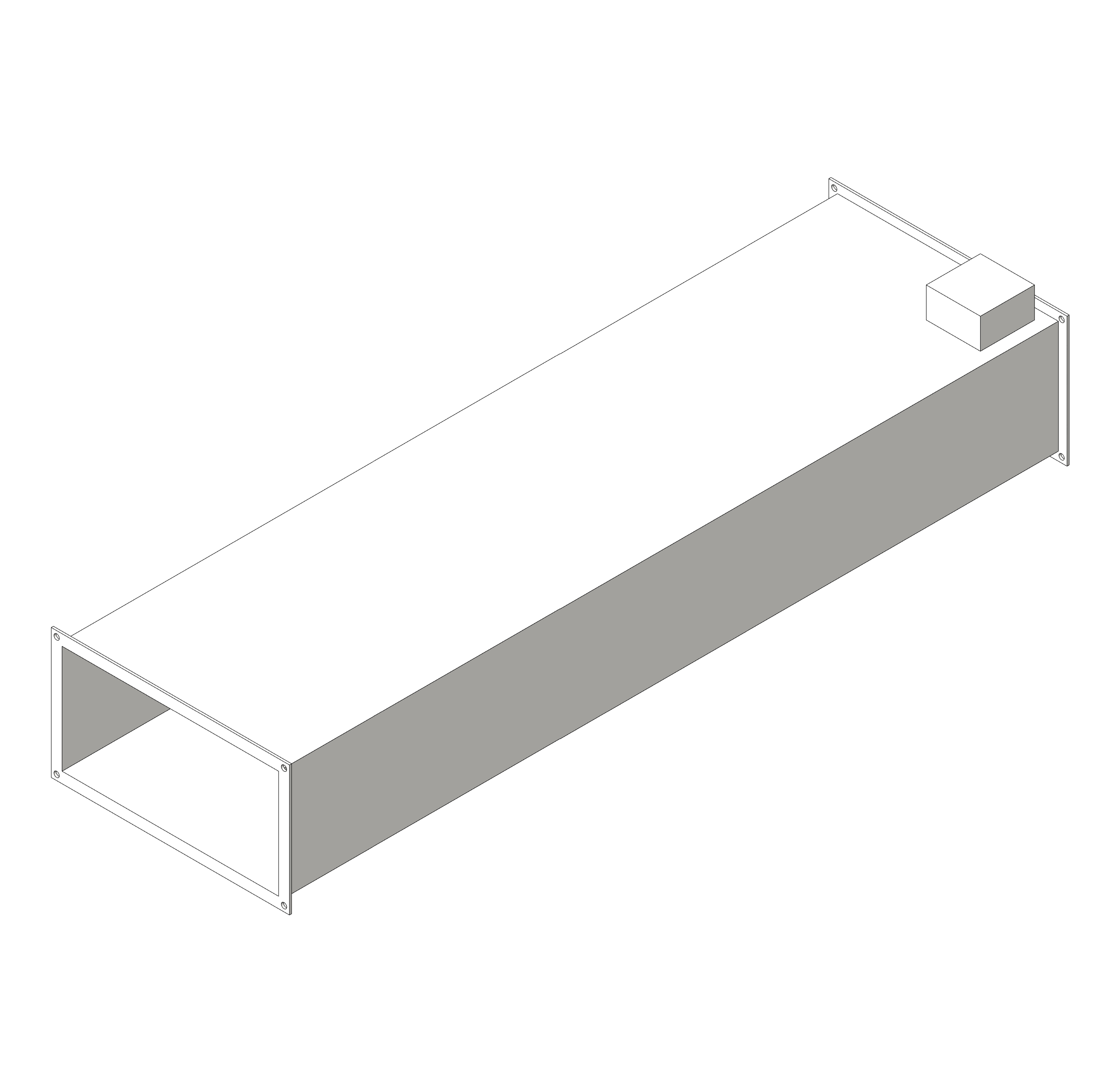

Секция бактерицидной обработки воздуха, прямоугольная, SBS, 200-1000

Name: Секция бактерицидной обработки воздуха, прямоугольная, SBS, 200-1000
Brand: СВОК

Обновлено в 2024 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Секция бактерицидная предназначена для обеззараживания воздуха ультрафиолетовым излучением непосредственно в канале воздуховода. Секции монтируется в любом положении. Корпус изготавливается из оцинкованной стали. В качестве ламп применяются бактерицидные газоразрядные ртутные лампы низкого давления, мощностью 75 Вт (питание 230В).

Файлы для скачивания


rfa	sv_sekciyabaktericidnoyobrabotkivozduha_kanalnayapryamougolnaya_200-1000_sbs.rfa	728 KB	Revit 2019
rvt	sv_kanalnoeventilyacionnoeoborudovanie_svok.rvt	69.9 MB	Revit 2019
pdf	svok-instruktsiya_po_rabote_s_modelyami.pdf	1.5 MB	—
txt	sv_sekciyabaktericidnoyobrabotkivozduha_kanalnayapryamougolnaya_200-1000_sbs.txt	17 KB	—

Типоразмеры (36)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Количество ламп	Производительность	Суммарный бактерицидный поток
SBS-400x200/32	SBS-400x200/32	21.3	21.3	Секция бактерицидной обработки воздуха, прямоугольная, SBS-400x200/32	150 Вт	150 В·А	2 шт.	1700 м2/ч	32 Вт
SBS-400x200/63	SBS-400x200/63	27.4	27.4	Секция бактерицидной обработки воздуха, прямоугольная, SBS-400x200/63	300 Вт	300 В·А	4 шт.	1700 м2/ч	63 Вт
SBS-400x200/95	SBS-400x200/95	33.5	33.5	Секция бактерицидной обработки воздуха, прямоугольная, SBS-400x200/95	450 Вт	450 В·А	6 шт.	1700 м2/ч	95 Вт
SBS-400x200/143	SBS-400x200/143	42	42	Секция бактерицидной обработки воздуха, прямоугольная, SBS-400x200/143	675 Вт	675 В·А	9 шт.	1700 м2/ч	143 Вт
SBS-500x250/32	SBS-500x250/32	25.4	25.4	Секция бактерицидной обработки воздуха, прямоугольная, SBS-500x250/32	150 Вт	150 В·А	2 шт.	2700 м2/ч	32 Вт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Приборы вентиляции и кондиционирования
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Оборудование для прямоугольных каналов
Количество ADSK Количество	1
Материал ADSK Материал	СВ_Светло-Серый_СВОК
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
