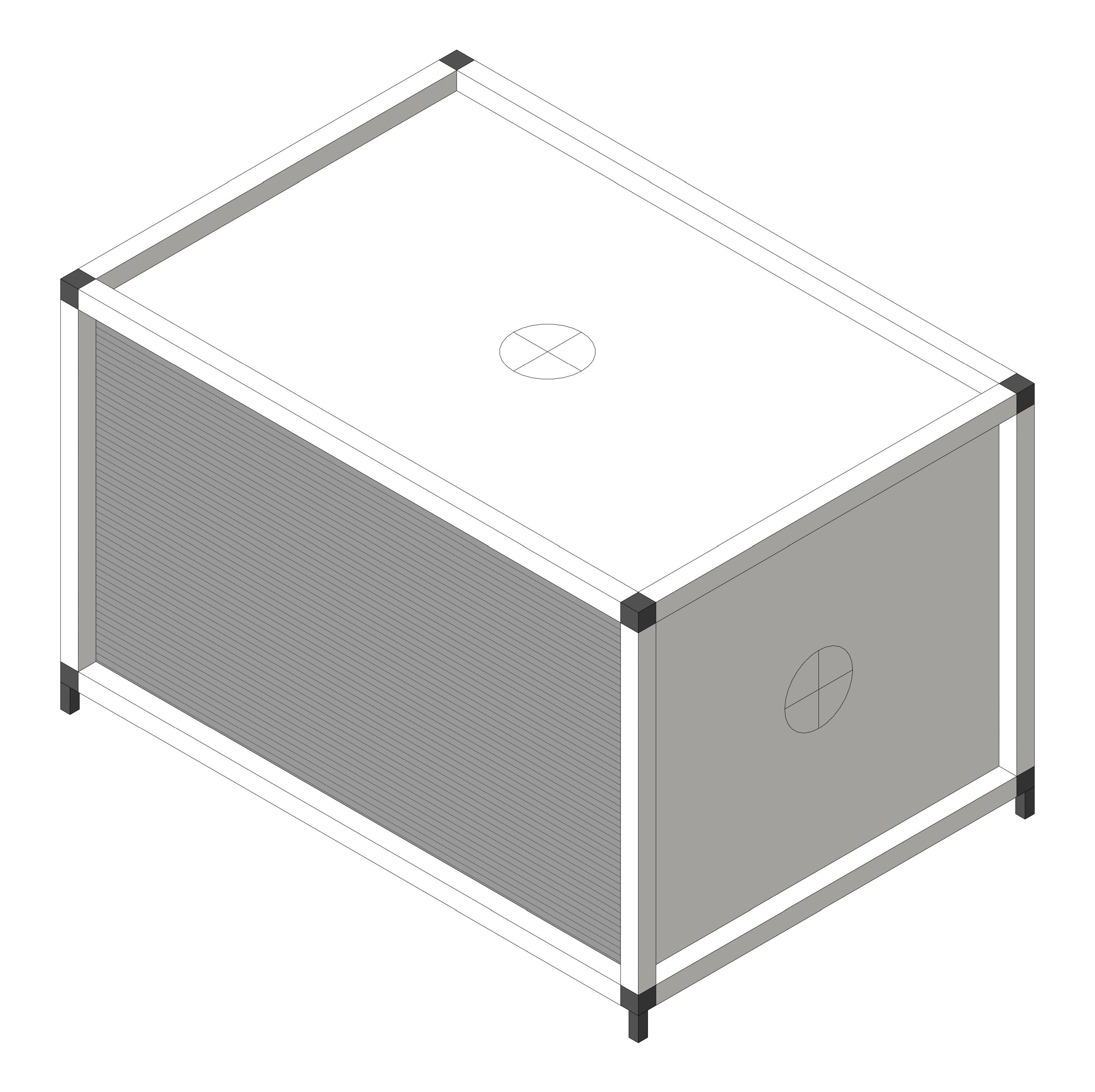

Секция электрического нагрева SUPM, SPH-E

Name: Секция электрического нагрева SUPM, SPH-E
Brand: СВОК

Обновлено в 2024 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Электрический нагреватель SUPM SPH-E предназначен для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования.

Файлы для скачивания


rfa	sv_ustanovka-supm_vozduhonagrevatelelektricheskiy_svok_sph-e.rfa	680 KB	Revit 2019

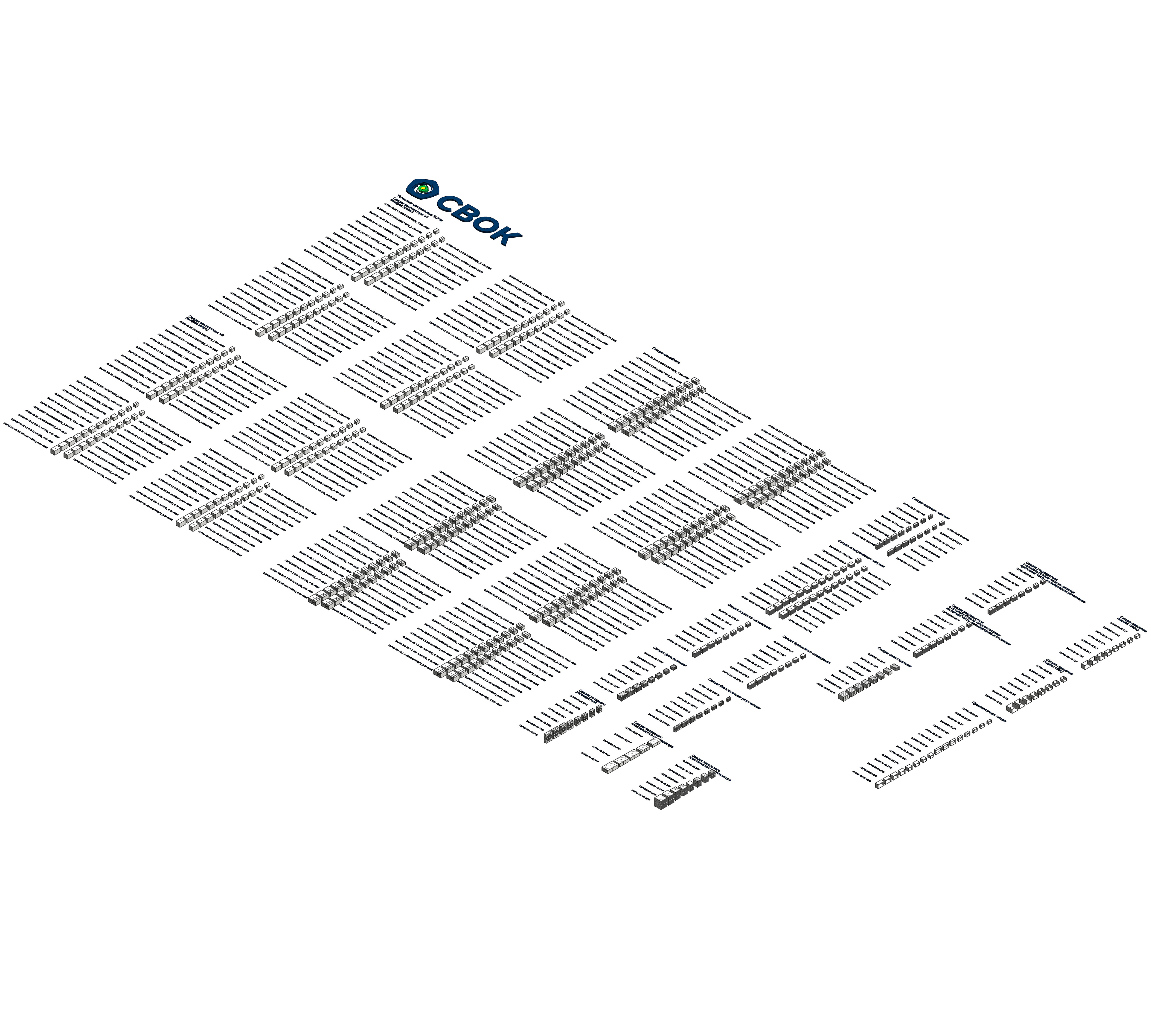

rvt	sv_ustanovkicentralnyesupm_svok.rvt	151.3 MB	Revit 2019
pdf	svok-instruktsiya_po_rabote_s_modelyami.pdf	1.5 MB	—
txt	sv_ustanovka-supm_vozduhonagrevatelelektricheskiy_svok_sph-e.txt	11 KB	—

Типоразмеры (25)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Ток ADSK Ток	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Силовой кабель	Типоразмер секции
SUPM-50-25 SPH-E/7.5	SUPM-50-25 SPH-E/7.5	30	30	Секция электрического нагрева, SUPM-50-25 SPH-E/7.5	11 А	7500 Вт	7500 В·А	1ХВВГ 4x2,5	50-25 см
SUPM-50-25 SPH-E/15	SUPM-50-25 SPH-E/15	36	36	Секция электрического нагрева, SUPM-50-25 SPH-E/15	23 А	15000 Вт	15000 В·А	2хВВГ 4x2,5	50-25 см
SUPM-50-25 SPH-E/22.5	SUPM-50-25 SPH-E/22.5	42	42	Секция электрического нагрева, SUPM-50-25 SPH-E/22.5	34 А	22500 Вт	22500 В·А	2хВВГ 4x2,5	50-25 см
SUPM-50-30 SPH-E/7.5	SUPM-50-30 SPH-E/7.5	30	30	Секция электрического нагрева, SUPM-50-30 SPH-E/7.5	11 А	7500 Вт	7500 В·А	1хВВГ 4x2,5	50-30 см
SUPM-50-30 SPH-E/15	SUPM-50-30 SPH-E/15	28	28	Секция электрического нагрева, SUPM-50-30 SPH-E/15	23 А	15000 Вт	15000 В·А	2хВВГ 4x2,5	50-30 см

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Приборы вентиляции и кондиционирования
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Установки центральные SUPM
Количество ADSK Количество	1
Материал ADSK Материал	СВ_Светло-Серый_СВОК_SUPM
Напряжение ADSK Напряжение	400 В
Единица измерения ADSK_Единица измерения	шт.
