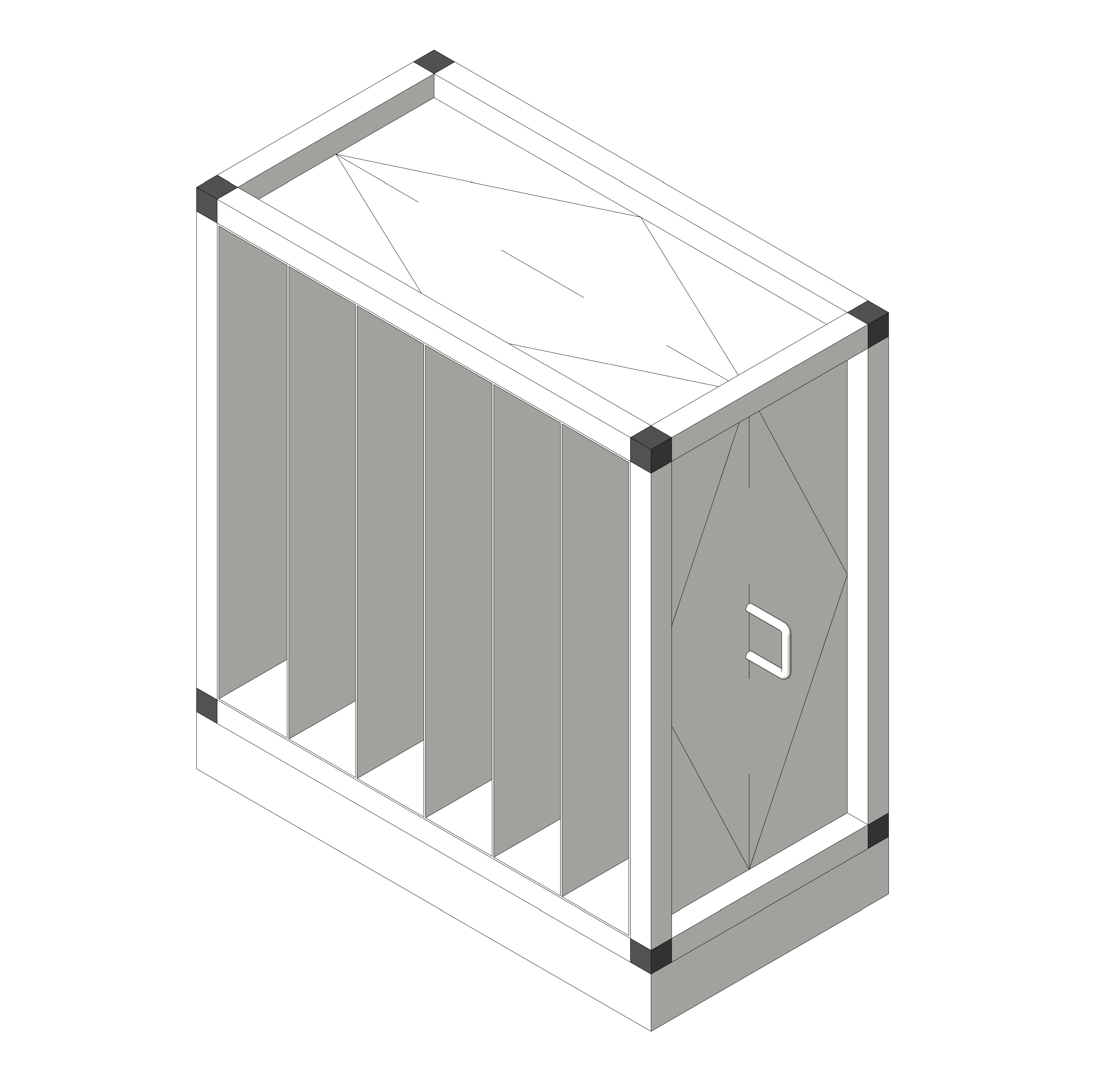

Секция фильтрования, грубая очистка SUPB, F1

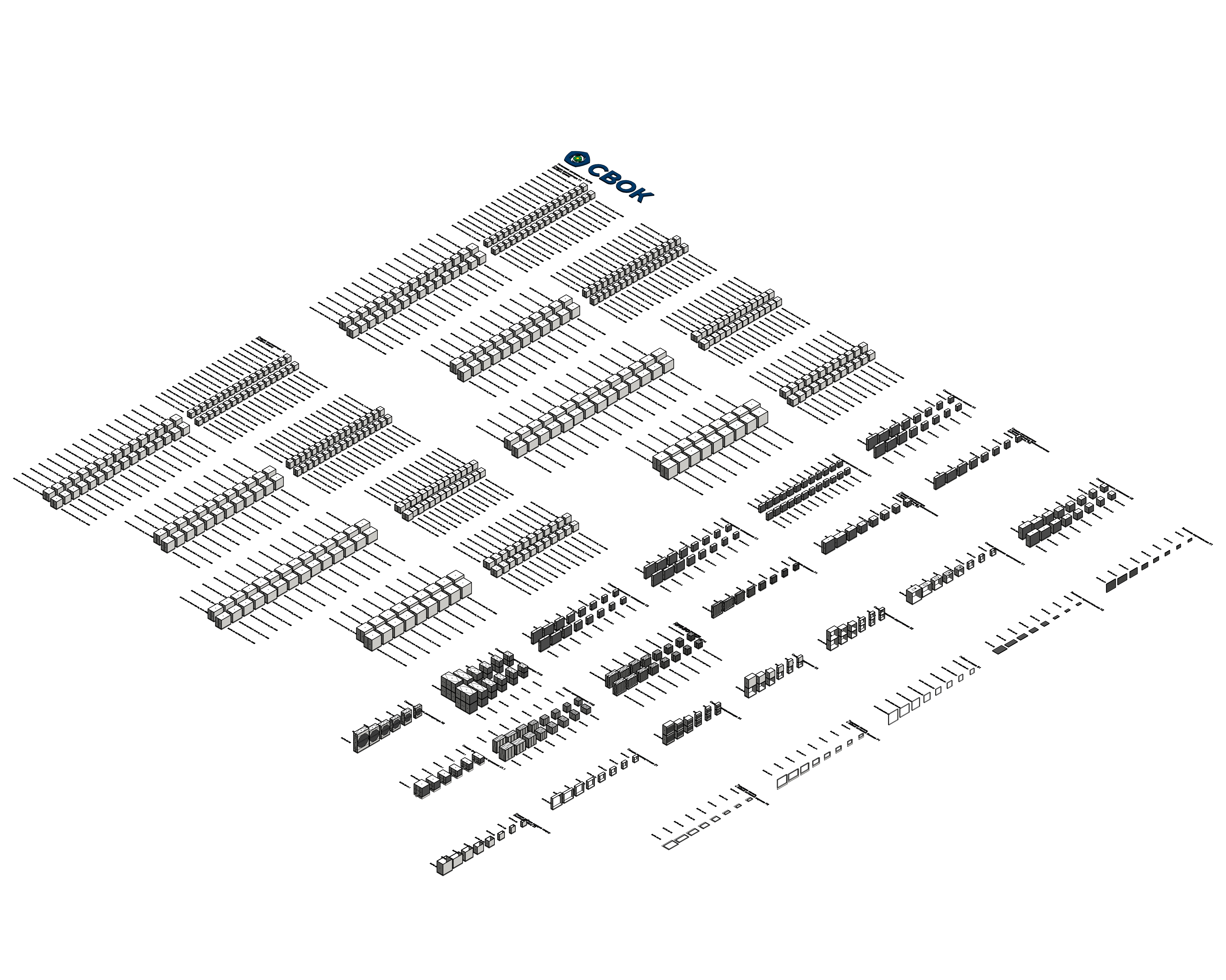

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Секция фильтрования представлена восемью типоразмерами и предназначена для очистки воздуха и защиты элементов центрального кондиционера от пыли. Присутствие в воздухе пыли снижает теплотехнические показатели установки и приводит к увеличению ее аэродинамического сопротивления. Секция фильтров в центральных кондиционерах представлена девятью ступенями очистки с фильтрующими вставками EU4, EU5, EU7, EU8, EU9, H11, H12, H13, H14. Вставки EU4 и EU5 применяются в качестве фильтра первой ступени очистки перед фильтром более высокого класса очистки. Вставка EU5 может использоваться и как вторая ступень очистки. Вставки EU7, EU8, EU9 применяются, как правило, в качестве второй ступени очистки для помещений с высокими требованиями по чистоте воздуха. Панель фильтров устанавливается на салазках, что позволяет выдвигать ее при замене фильтрующих вставок. Допускаемое падение давления на фильтре при его загрязнении может контролироваться дифференциальным датчиком давления. Высокоэффективные фильтры H11-H14 применяются в качестве фильтра последней ступени очистки в многоступенчатых системах очистки приточной вентиляции, а также для конечной очистки воздуха в системах приточной вентиляции до уровня «стерильности» в чистых зонах микроэлектронной, микробиологической, пищевой, фармацевтической промышленности, на атомных производствах.
