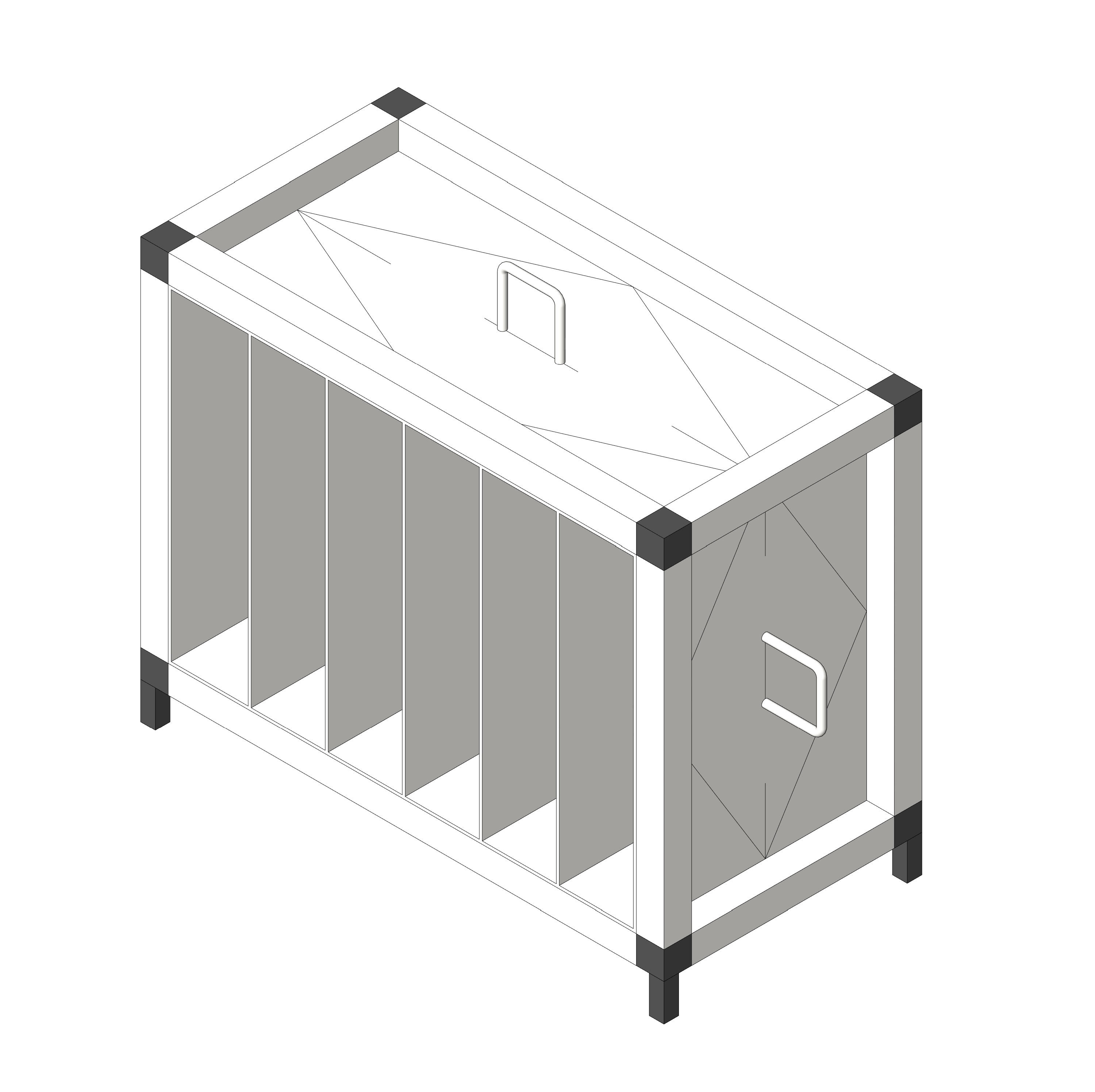

Секция фильтрования укороченная SUPM, SFPKU
Обновлено в 2024 годуОписание
Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Укороченный карманный фильтр SUPM SFPKU предназначен для очистки приточного воздуха от твердых волокнистых частиц в системах вентиляции и кондиционирования воздуха. Служит для защиты теплообменников, вентиляторов и другого вентиляционного оборудования от загрязнения, а также для сведения к минимуму загрязнения стен, потолков около воздухораспределительных устройств. Часто применяется в качестве первой ступени (EU4) очистки перед фильтром
Файлы для скачивания
| rfa | sv_ustanovka-supm_filtrkarmannyyukorochennyy_svok_sfpku.rfa | 596 KB | Revit 2019 | |
| rvt | sv_ustanovkicentralnyesupm_svok.rvt | 151.3 MB | Revit 2019 | |
| svok-instruktsiya_po_rabote_s_modelyami.pdf | 1.5 MB | — | ||
| txt | sv_ustanovka-supm_filtrkarmannyyukorochennyy_svok_sfpku.txt | 3 KB | — |
Типоразмеры (8)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Типоразмер секции |
|---|---|---|---|---|---|
| SUPM-50-25 SFPKU | SUPM-50-25 SFPKU | 17 | 17 | Секция фильтрования укороченная, SUPM-50-25 SFPKU | 50-25 см |
| SUPM-50-30 SFPKU | SUPM-50-30 SFPKU | 18 | 18 | Секция фильтрования укороченная, SUPM-50-30 SFPKU | 50-30 см |
| SUPM-60-30 SFPKU | SUPM-60-30 SFPKU | 20 | 20 | Секция фильтрования укороченная, SUPM-60-30 SFPKU | 60-30 см |
| SUPM-60-35 SFPKU | SUPM-60-35 SFPKU | 21 | 21 | Секция фильтрования укороченная, SUPM-60-35 SFPKU | 60-35 см |
| SUPM-70-40 SFPKU | SUPM-70-40 SFPKU | 23 | 23 | Секция фильтрования укороченная, SUPM-70-40 SFPKU | 70-40 см |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Арматура |
| Материалы | Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Общие характеристики | |
| Группирование ADSK Группирование | Установки центральные SUPM |
| Количество ADSK Количество | 1 |
| Материал ADSK Материал | СВ_Светло-Серый_СВОК_SUPM |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | СВОК |
