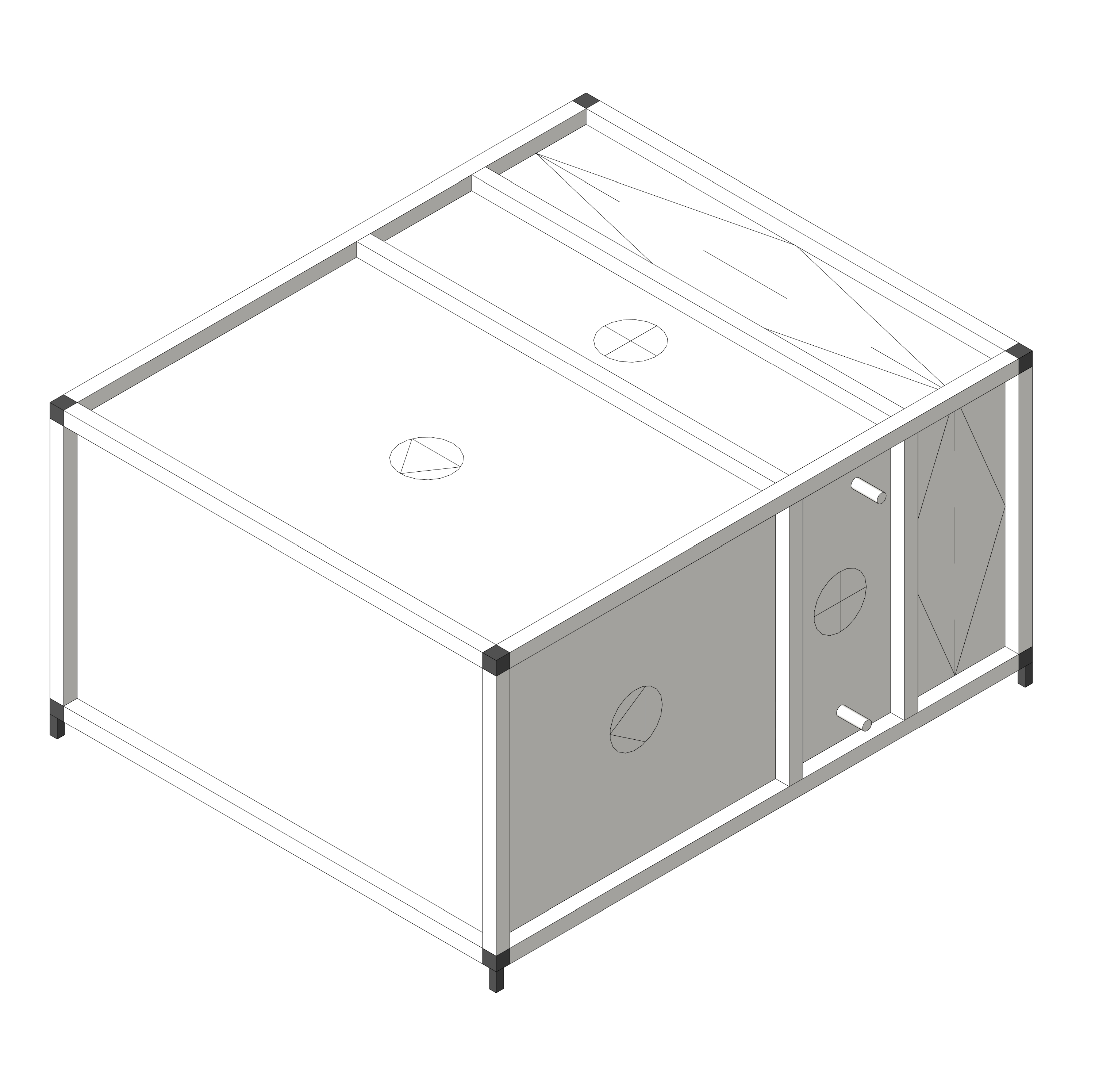

Секция моноблока SUPM, A

Name: Секция моноблока SUPM, A
Brand: СВОК

Обновлено в 2024 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Секция моноблока SUPM A предназначена для очистки, нагрева и перемещения приточного воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования.

Файлы для скачивания


rfa	sv_ustanovka-supm_monoblok_svok_a.rfa	2.0 MB	Revit 2019

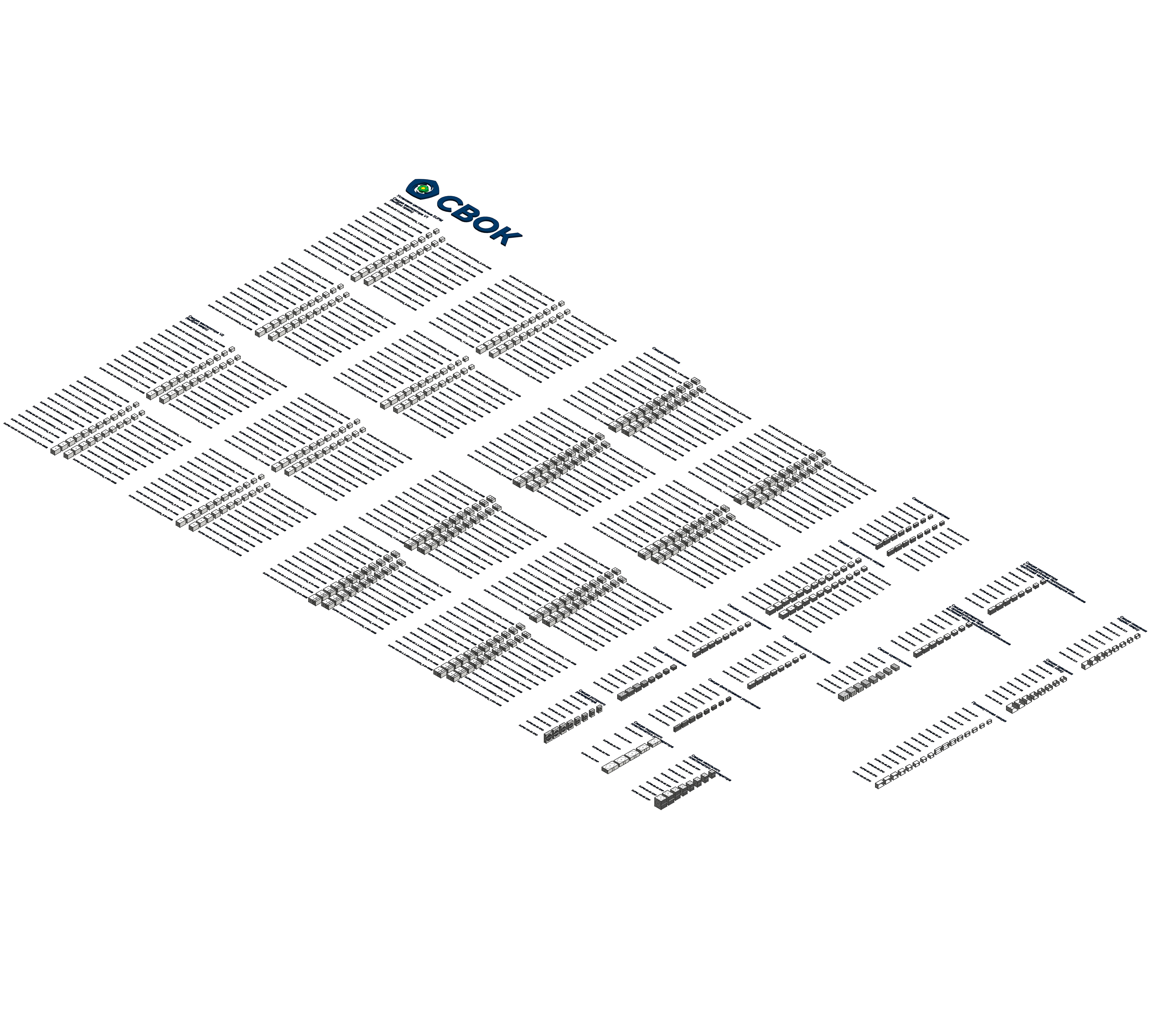

rvt	sv_ustanovkicentralnyesupm_svok.rvt	151.3 MB	Revit 2019
pdf	svok-instruktsiya_po_rabote_s_modelyami.pdf	1.5 MB	—
txt	sv_ustanovka-supm_monoblok_svok_a.txt	86 KB	—

Типоразмеры (184)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Напряжение ADSK Напряжение	Ток ADSK Ток	Количество фаз ADSK_Количество фаз	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Потеря давления жидкости ADSK_Потеря давления жидкости	Расход воздуха ADSK_Расход воздуха	Расход жидкости ADSK_Расход жидкости	Тепловая мощность ADSK_Тепловая мощность	Частота вращения вентилятора ADSK_Частота вращения вентилятора	Двигатель	Диаметр рабочего колеса	Типоразмер секции
SUPM-50-25 A.2.225-0,37x2730(N)_1.66A-230В	SUPM-50-25 A.2.225-0,37x2730(N)	126	126	Секция моноблока, SUPM-50-25 A.2.225-0,37x2730(N)	230 В	2 А	1	370 Вт	370 В·А	2890.0 Па	1600.0 м³/ч	0.9 м³/ч	26000 Вт	2730	63 А2	225 мм	50-25 см
SUPM-50-25 A.2.250-0,55x2730(N)_2.47A-230В	SUPM-50-25 A.2.250-0,55x2730(N)	122	122	Секция моноблока, SUPM-50-25 A.2.250-0,55x2730(N)	230 В	2 А	1	550 Вт	550 В·А	2890.0 Па	1600.0 м³/ч	0.9 м³/ч	26000 Вт	2730	63 B2	250 мм	50-25 см
SUPM-50-30 A.2.250-0,55x2730(N)_2.47A-230В	SUPM-50-30 A.2.250-0,55x2730(N)	130.5	130.5	Секция моноблока, SUPM-50-30 A.2.250-0,55x2730(N)	230 В	2 А	1	550 Вт	550 В·А	2990.0 Па	1900.0 м³/ч	1.1 м³/ч	30900 Вт	2730	63 B2	250 мм	50-30 см
SUPM-50-30 A.2.280-1,1x2800(N)_4.40A-230В	SUPM-50-30 A.2.280-1,1x2800(N)	134.5	134.5	Секция моноблока, SUPM-50-30 A.2.280-1,1x2800(N)	230 В	4 А	1	1100 Вт	1100 В·А	2990.0 Па	1900.0 м³/ч	1.1 м³/ч	30900 Вт	2800	71 B2	280 мм	50-30 см
SUPM-50-30 A.2.315-1,1x2800(N)_4.40A-230В	SUPM-50-30 A.2.315-1,1x2800(N)	134.5	134.5	Секция моноблока, SUPM-50-30 A.2.315-1,1x2800(N)	230 В	4 А	1	1100 Вт	1100 В·А	2990.0 Па	1900.0 м³/ч	1.1 м³/ч	30900 Вт	2800	71 B2	315 мм	50-30 см

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вытяжные и приточные устройства
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Установки центральные SUPM
Количество ADSK Количество	1
Материал ADSK Материал	СВ_Светло-Серый_СВОК_SUPM
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	СВОК
