Секция подвесного пластинчатого рекуператора SUPM, PRP

Name: Секция подвесного пластинчатого рекуператора SUPM, PRP
Brand: СВОК

Обновлено в 2024 году

Описание

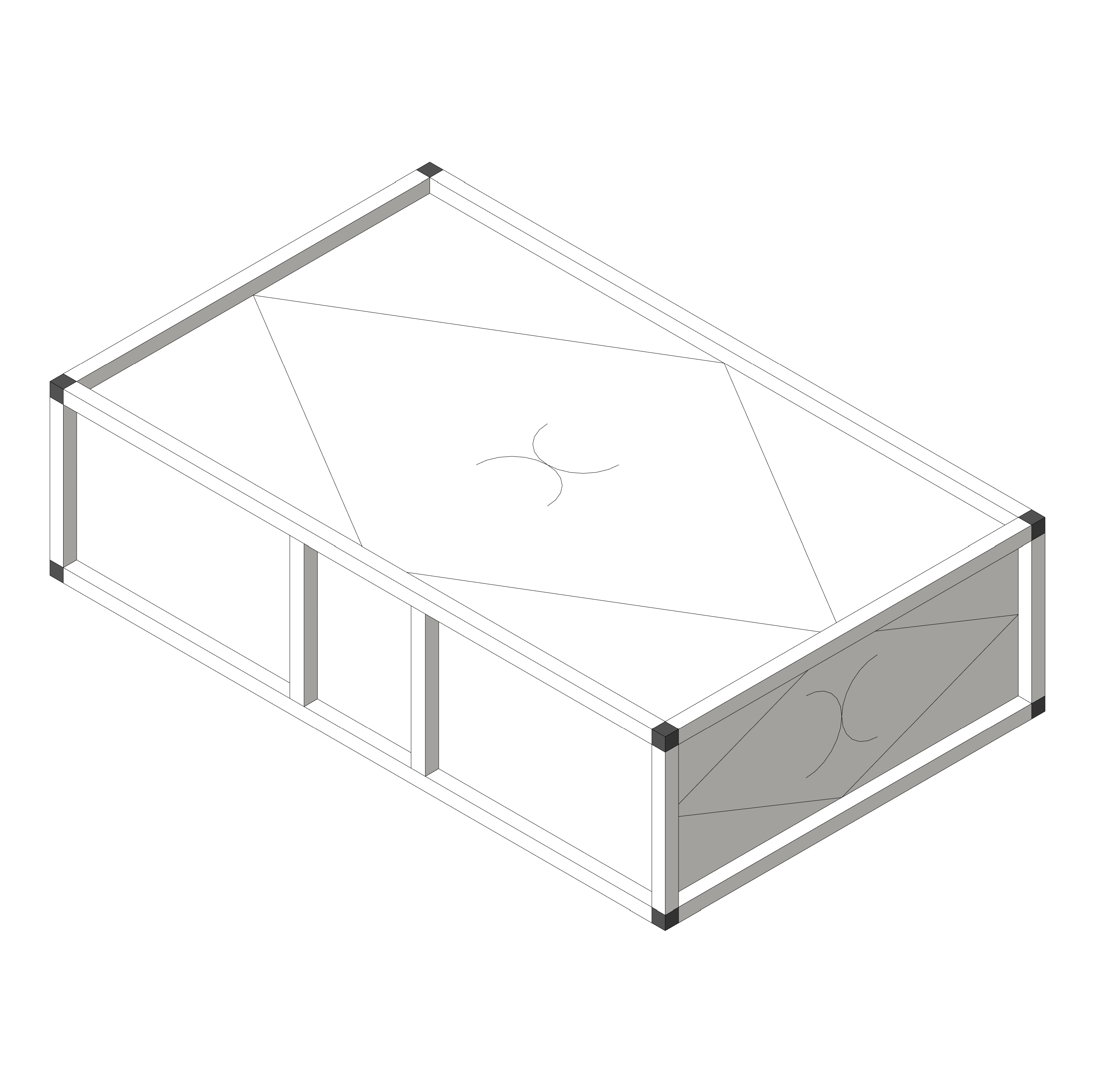

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Пластинчатый рекуператор SUPM SRP представлен восемью, а SUPM PRP — пятью типоразмерами. Поверхность теплообменника представляет собой пакет специально спрофилированных алюминиевых пластин толщиной 0,2 мм с расстоянием от 5 до 9 мм между ними, обеспечивающих высокоэффективную теплопередачу. Все рекуператоры оснащены как байпасом для защиты от обмерзания, так и профильным пластиковым каплеуловителем и поддоном с патрубком для сбора конденсата с внутренней резьбой G 1/2”. Рабочий диапазон температур проходящего воздуха от -40°C до +70°C.

Файлы для скачивания


rfa	sv_ustanovka-supm_rekuperatorplastinchatyypodvesnoy_svok_prp.rfa	556 KB	Revit 2019
rvt	sv_ustanovkicentralnyesupm_svok.rvt	151.3 MB	Revit 2019
pdf	svok-instruktsiya_po_rabote_s_modelyami.pdf	1.5 MB	—
txt	sv_ustanovka-supm_rekuperatorplastinchatyypodvesnoy_svok_prp.txt	2 KB	—

Типоразмеры (5)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Типоразмер секции
SUPM-50-25 PRP	SUPM-50-25 PRP	108	108	Секция подвесного пластинчатого рекуператора, SUPM-50-25 PRP	50-25 см
SUPM-50-30 PRP	SUPM-50-30 PRP	110	110	Секция подвесного пластинчатого рекуператора, SUPM-50-30 PRP	50-30 см
SUPM-60-30 PRP	SUPM-60-30 PRP	135	135	Секция подвесного пластинчатого рекуператора, SUPM-60-30 PRP	60-30 см
SUPM-60-35 PRP	SUPM-60-35 PRP	141	141	Секция подвесного пластинчатого рекуператора, SUPM-60-35 PRP	60-35 см
SUPM-70-40 PRP	SUPM-70-40 PRP	150	150	Секция подвесного пластинчатого рекуператора, SUPM-70-40 PRP	70-40 см

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Приборы вентиляции и кондиционирования
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Установки центральные SUPM
Количество ADSK Количество	1
Материал ADSK Материал	СВ_Светло-Серый_СВОК_SUPM
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	СВОК
