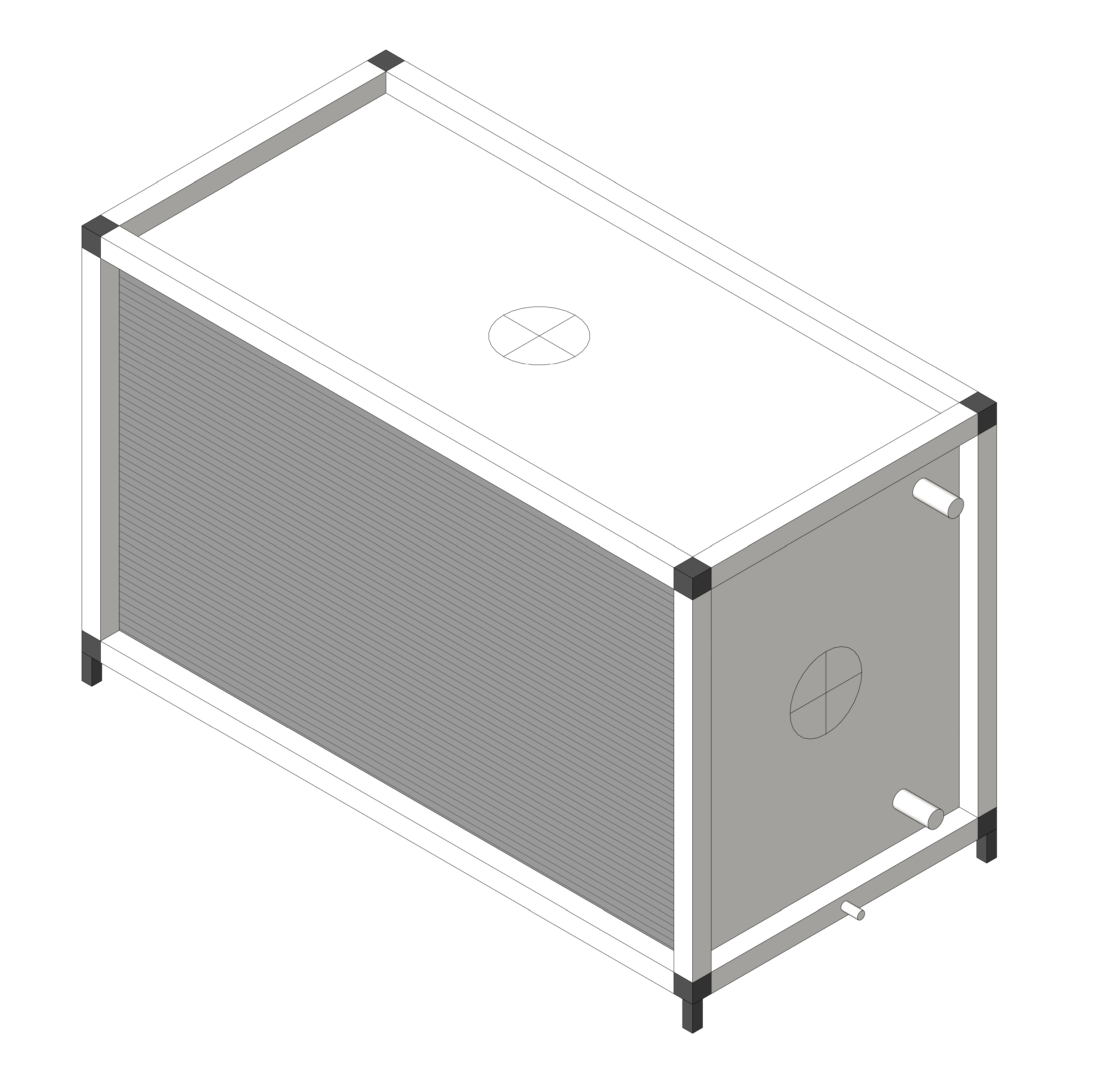

Секция рекуператора с промежуточным теплоносителем, вытяжная часть, восьмирядное исполнение SUPM, RGV

Name: Секция рекуператора с промежуточным теплоносителем, вытяжная часть, восьмирядное исполнение SUPM, RGV
Brand: СВОК

Обновлено в 2024 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Рекуператор с промежуточным теплоносителем СВОК предназначен для утилизации тепловой энергии вытяжного воздуха в системах вентиляции и кондиционирования. При использовании данного типа рекуператора воздушные потоки приточного и вытяжного воздуха герметично изолированы друг от друга. Данный фактор позволяет использовать его в системах, в которых технологически невозможно применение пластинчатых или роторных рекуператоров, а также при необходимости монтажа приточной или вытяжной части на значительном расстоянии друг от друга

Файлы для скачивания


rfa	sv_ustanovka-supm_rekuperatorspromejutochnymteplonositelem_svok_rgv.rfa	988 KB	Revit 2019

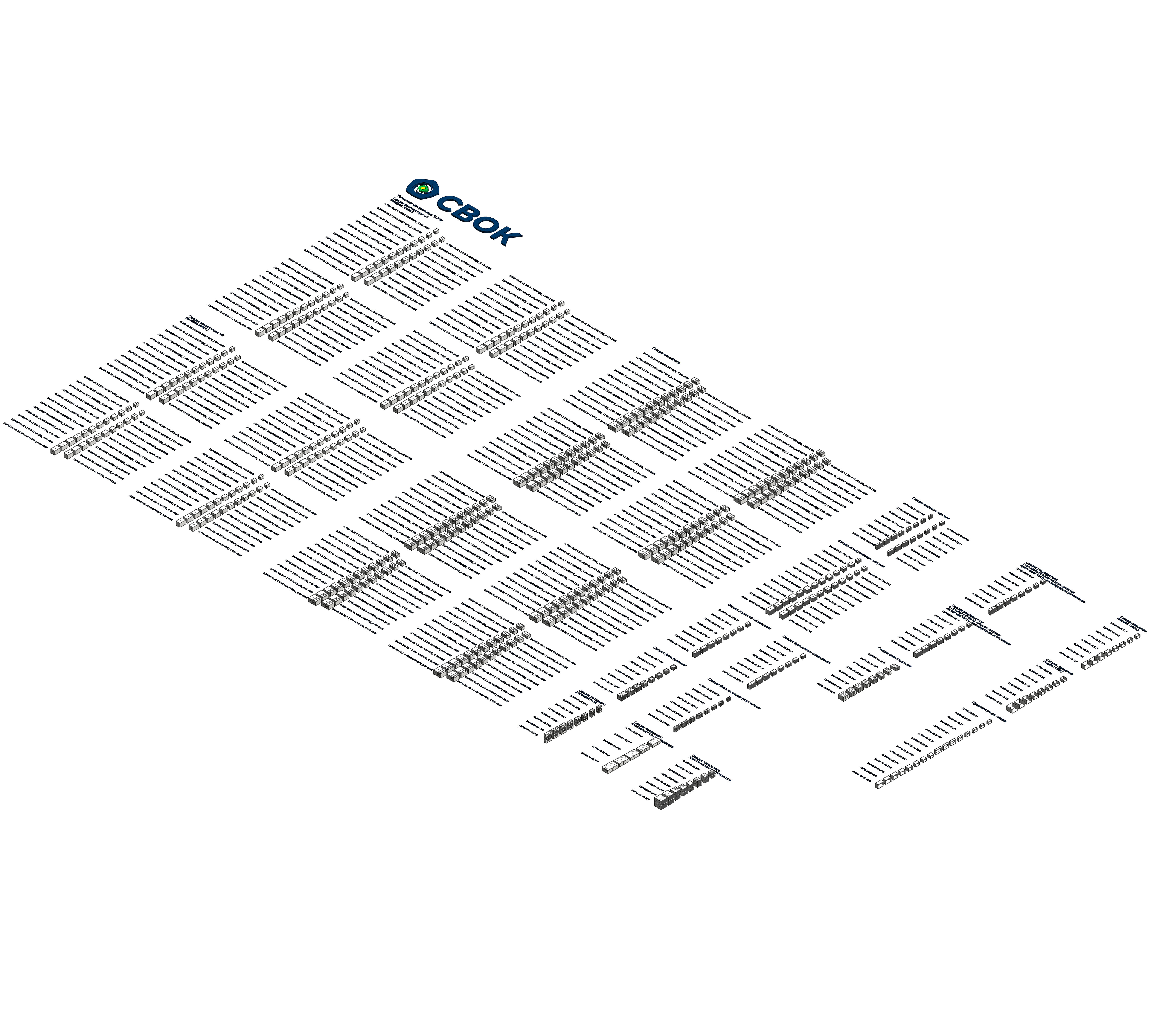

rvt	sv_ustanovkicentralnyesupm_svok.rvt	151.3 MB	Revit 2019
pdf	svok-instruktsiya_po_rabote_s_modelyami.pdf	1.5 MB	—
txt	sv_ustanovka-supm_rekuperatorspromejutochnymteplonositelem_svok_rgv.txt	5 KB	—

Типоразмеры (8)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Потеря давления жидкости ADSK_Потеря давления жидкости	Расход воздуха ADSK_Расход воздуха	Расход жидкости ADSK_Расход жидкости	Тепловая мощность ADSK_Тепловая мощность	Заправочный объём	КПД рекуператора	Температура приточного воздуха на выходе	Типоразмер секции
SUPM-50-25 RGV	SUPM-50-25 RGV	43	43	Секция рекуператора с промежуточным теплоносителем, вытяжная часть, восьмирядное исполнение, SUPM-50-25 RGV	90.4 Па	1700.0 м³/ч	3.2 м³/ч	10200 Вт	4 л	34,4 %	-12,1 °С	50-25 см
SUPM-50-30 RGV	SUPM-50-30 RGV	46	46	Секция рекуператора с промежуточным теплоносителем, вытяжная часть, восьмирядное исполнение, SUPM-50-30 RGV	82.8 Па	2000.0 м³/ч	4.0 м³/ч	11900 Вт	5 л	34,2 %	-12,2 °С	50-30 см
SUPM-60-30 RGV	SUPM-60-30 RGV	51	51	Секция рекуператора с промежуточным теплоносителем, вытяжная часть, восьмирядное исполнение, SUPM-60-30 RGV	91.6 Па	2400.0 м³/ч	4.0 м³/ч	14500 Вт	6 л	34,7 %	-12 °С	60-30 см
SUPM-60-35 RGV	SUPM-60-35 RGV	55	55	Секция рекуператора с промежуточным теплоносителем, вытяжная часть, восьмирядное исполнение, SUPM-60-35 RGV	95.4 Па	3000.0 м³/ч	3.6 м³/ч	16900 Вт	7 л	32,4 %	-13,2 °С	60-35 см
SUPM-70-40 RGV	SUPM-70-40 RGV	65	65	Секция рекуператора с промежуточным теплоносителем, вытяжная часть, восьмирядное исполнение, SUPM-70-40 RGV	84.6 Па	3800.0 м³/ч	7.6 м³/ч	23200 Вт	9 л	35 %	-11,8 °С	70-40 см

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Приборы вентиляции и кондиционирования
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Установки центральные SUPM
Количество ADSK Количество	1
Материал ADSK Материал	СВ_Светло-Серый_СВОК_SUPM
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	СВОК
