Секция водяного охлаждения SUPB, C1

Name: Секция водяного охлаждения SUPB, C1
Brand: СВОК

Обновлено в 2025 году

Описание

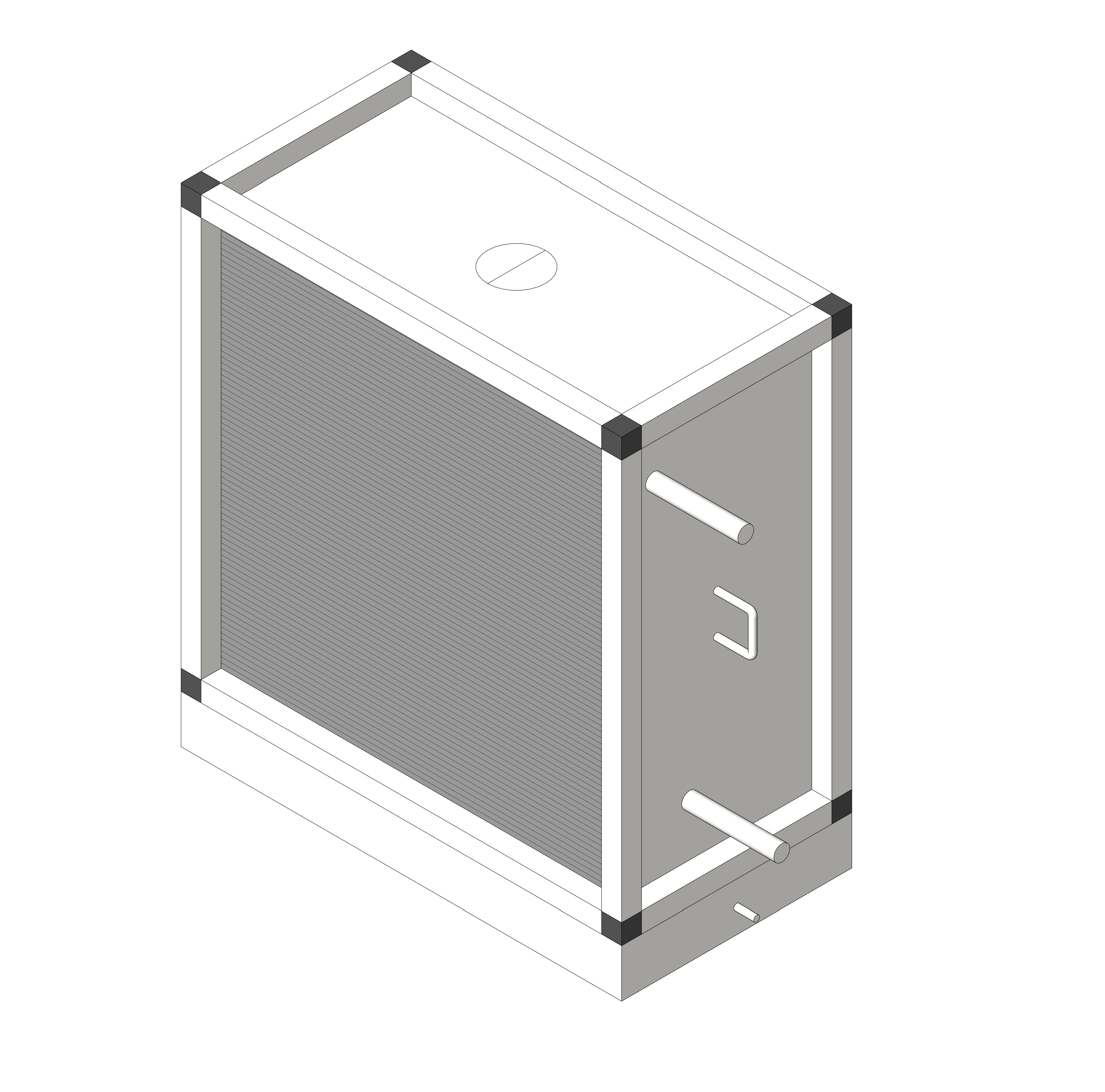

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Секция представлена восемью типоразмерами, в каждом из которых доступны два исполнения: трехрядное и четырехрядное. Поверхность теплообменника изготовлена из алюминиевых пластин и проходящих через них в шахматном порядке медных трубок. Трубные коллекторы из стали имеют резьбовые патрубки для обезвоздушивания теплообменника и слива воды. Все секции оснащены профильным пластиковым каплеуловителем и поддоном с патрубком для сбора и слива конденсата. Теплообменник с поддоном и каплеуловителем расположен на специальных направляющих, что позволяет легко извлекать его из корпуса.

Файлы для скачивания


rfa	СВ_Установка-SUPB_ВоздухоохладительВодяной_СВОК_C1.rfa	1.0 MB	Revit 2019
rvt	СВ_УстановкиЦентральныеSUPB_СВОК.rvt	180.1 MB	Revit 2019
pdf	svok-instruktsiya_po_rabote_s_modelyami.pdf	1.7 MB	—
txt	СВ_Установка-SUPB_ВоздухоохладительВодяной_СВОК_C1.txt	7 KB	—

Типоразмеры (16)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Заправочный объём	Типоразмер секции
SUPB-6-C1.3	SUPB-6-C1.3	106	106	Секция водяного охлаждения, SUPB-6-C1.3	8,3 л	6
SUPB-7-C1.3	SUPB-7-C1.3	119	119	Секция водяного охлаждения, SUPB-7-C1.3	11,6 л	7
SUPB-8-C1.3	SUPB-8-C1.3	136	136	Секция водяного охлаждения, SUPB-8-C1.3	13,7 л	8
SUPB-12-C1.3	SUPB-12-C1.3	154	154	Секция водяного охлаждения, SUPB-12-C1.3	17,4 л	12
SUPB-20-C1.3	SUPB-20-C1.3	198	198	Секция водяного охлаждения, SUPB-20-C1.3	29,4 л	20

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Приборы вентиляции и кондиционирования
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Установки центральные SUPB
Количество ADSK Количество	1
Материал ADSK Материал	СВ_Светло-Серый_СВОК_SUPB
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	СВОК
