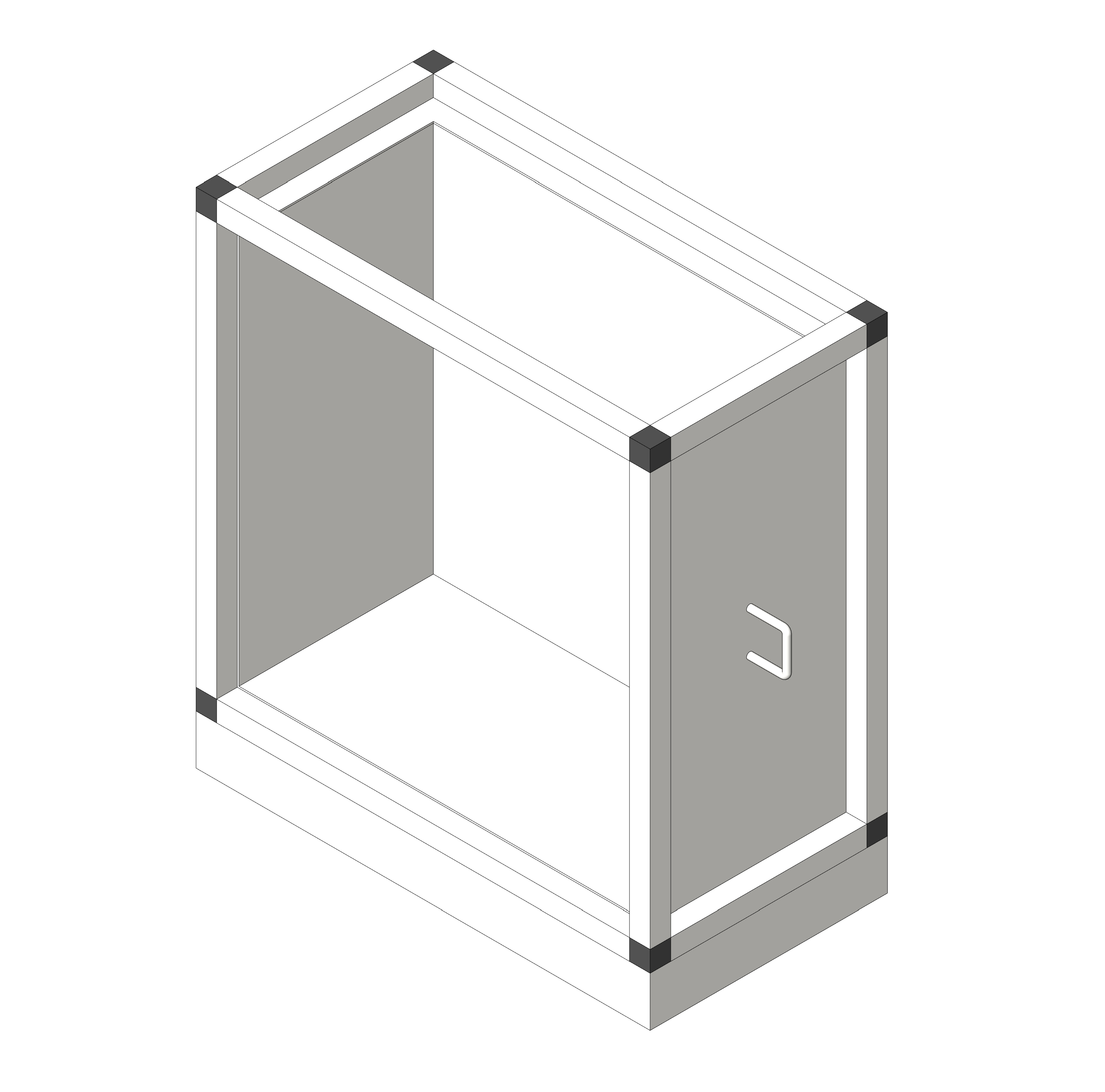

Секция забора воздуха сверху (выхлопа вверх) SUPB, Z2

Name: Секция забора воздуха сверху (выхлопа вверх) SUPB, Z2
Brand: СВОК

Обновлено в 2025 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Секция представлены восемью типоразмерами. Секция Z2 доукомплектовывается верхней торцевой панелью: для забора воздуха — с заслонкой и мягкой вставкой, для выхлопа воздуха — мягкой вставкой. Размещение заслонки на торцевой панели возможно только с наружной стороны кондиционера.

Файлы для скачивания


rfa	СВ_Установка-SUPB_СекцияЗабораВоздухаСверху_СВОК_Z2.rfa	812 KB	Revit 2019

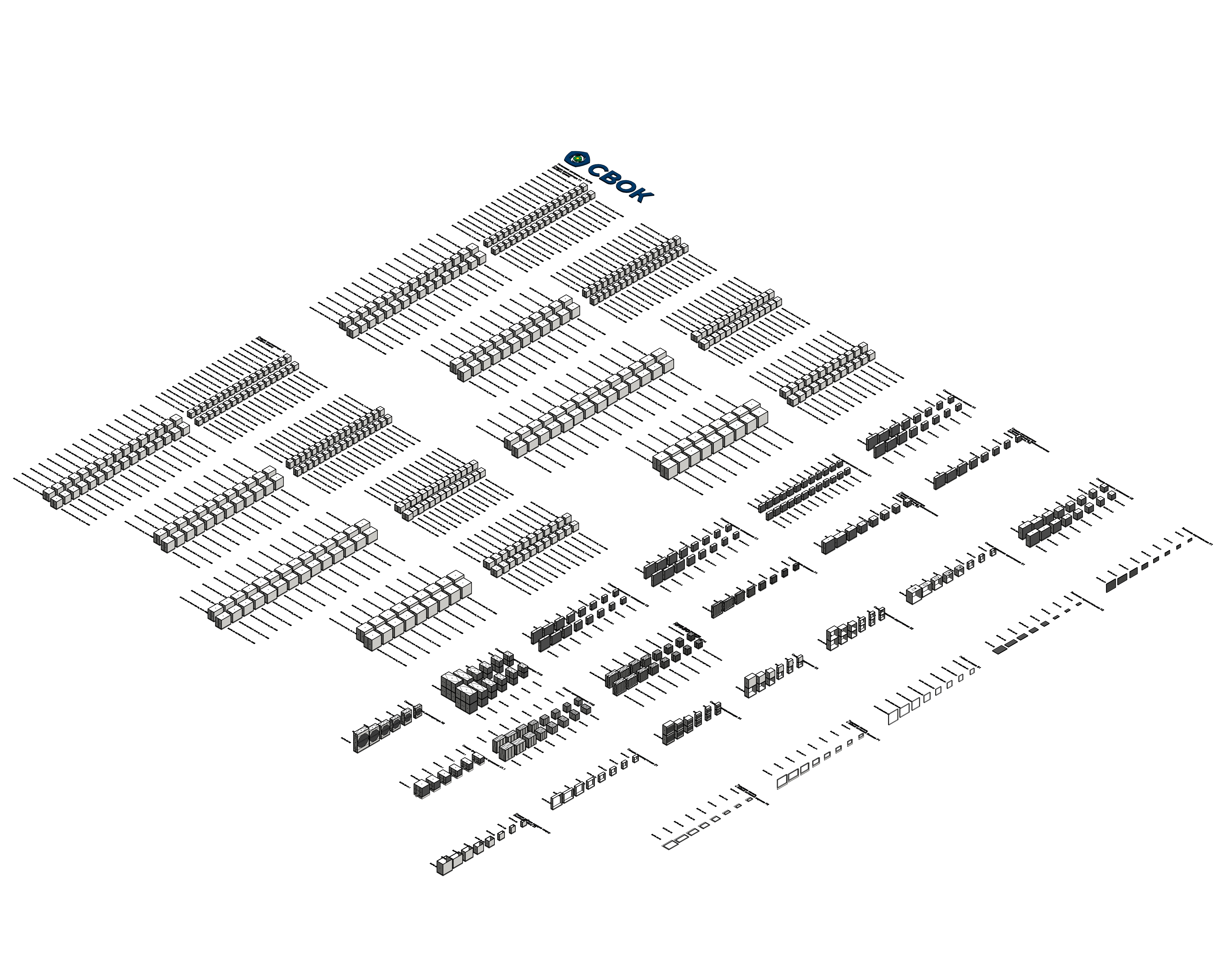

rvt	СВ_УстановкиЦентральныеSUPB_СВОК.rvt	180.1 MB	Revit 2019
pdf	svok-instruktsiya_po_rabote_s_modelyami.pdf	1.7 MB	—
txt	СВ_Установка-SUPB_СекцияЗабораВоздухаСверху_СВОК_Z2.txt	4 KB	—

Типоразмеры (8)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Типоразмер секции
SUPB-6-Z2	SUPB-6-Z2	57	57	Секция забора воздуха сверху (выхлопа вверх), SUPB-6-Z2	6
SUPB-7-Z2	SUPB-7-Z2	62	62	Секция забора воздуха сверху (выхлопа вверх), SUPB-7-Z2	7
SUPB-8-Z2	SUPB-8-Z2	72	72	Секция забора воздуха сверху (выхлопа вверх), SUPB-8-Z2	8
SUPB-12-Z2	SUPB-12-Z2	111	111	Секция забора воздуха сверху (выхлопа вверх), SUPB-12-Z2	12
SUPB-20-Z2	SUPB-20-Z2	132	132	Секция забора воздуха сверху (выхлопа вверх), SUPB-20-Z2	20

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Установки центральные SUPB
Количество ADSK Количество	1
Материал ADSK Материал	СВ_Светло-Серый_СВОК_SUPB
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	СВОК
