Шумоглушитель, круглый, SHK, DN100-315
Обновлено 15 дней назадОписание

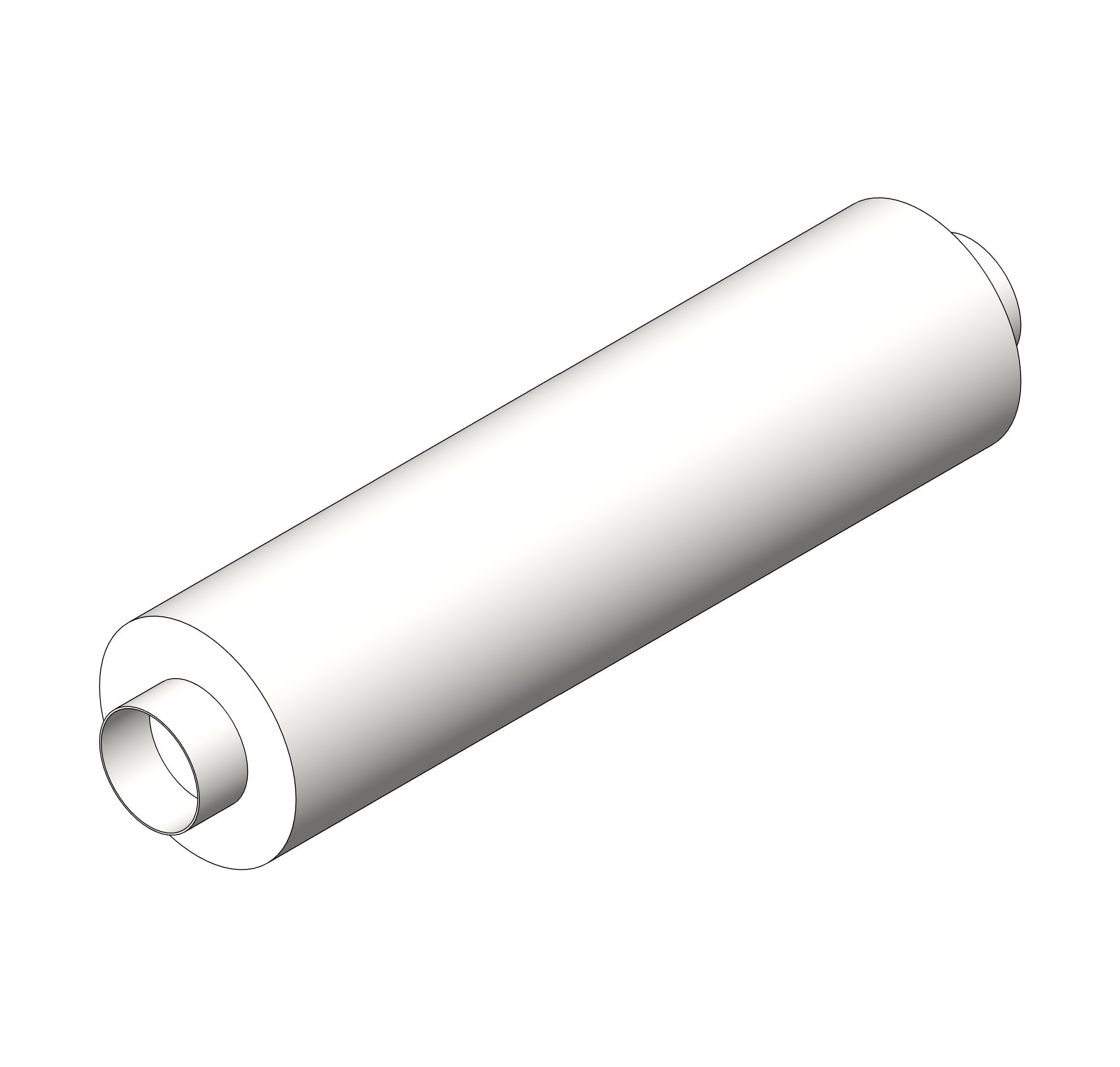

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Трубчатый шумоглушитель предназначен для снижения уровня шума от вентиляторов. Максимальная температура перемещаемого воздуха составляет 70°С. Шумоглушитель выполняется в виде двух круглых воздуховодов из стального оцинкованного листа, вставленных один в другой. Пространство между наружным (гладким) и внутренним (из сетки) воздуховодами заполнено звукопоглощающим материалом (базальт кашированный). Монтаж шумоглушителя можно осуществлять в любом положении. Потеря давления на шумоглушителе трубчатого типа та же, что и на эквивалентном участке круглого воздуховода.
Файлы для скачивания
| rfa | sv_shumoglushitel_kanalnyykruglyy_dn100-315_shk.rfa | 500 KB | Revit 2019 | |
| rvt | sv_kanalnoeventilyacionnoeoborudovanie_svok.rvt | 69.9 MB | Revit 2019 | |
| svok-instruktsiya_po_rabote_s_modelyami.pdf | 1.5 MB | — | ||
| txt | sv_shumoglushitel_kanalnyykruglyy_dn100-315_shk.txt | 4 KB | — |
Типоразмеры (12)
| Наименование | Марка ADSK_Марка | Масса ADSK_Масса | Масса_Текст ADSK_Масса_Текст | Наименование ADSK_Наименование | Диаметр |
|---|---|---|---|---|---|
| SHK-100/600 | SHK-100/600 | 5.29 | 5.29 | Шумоглушитель, круглый, SHK-100/600 | 100 мм |
| SHK-100/900 | SHK-100/900 | 6.15 | 6.15 | Шумоглушитель, круглый, SHK-100/900 | 100 мм |
| SHK-125/600 | SHK-125/600 | 5.29 | 5.29 | Шумоглушитель, круглый, SHK-125/600 | 125 мм |
| SHK-125/900 | SHK-125/900 | 6.15 | 6.15 | Шумоглушитель, круглый, SHK-125/900 | 125 мм |
| SHK-160/600 | SHK-160/600 | 5.47 | 5.47 | Шумоглушитель, круглый, SHK-160/600 | 160 мм |
