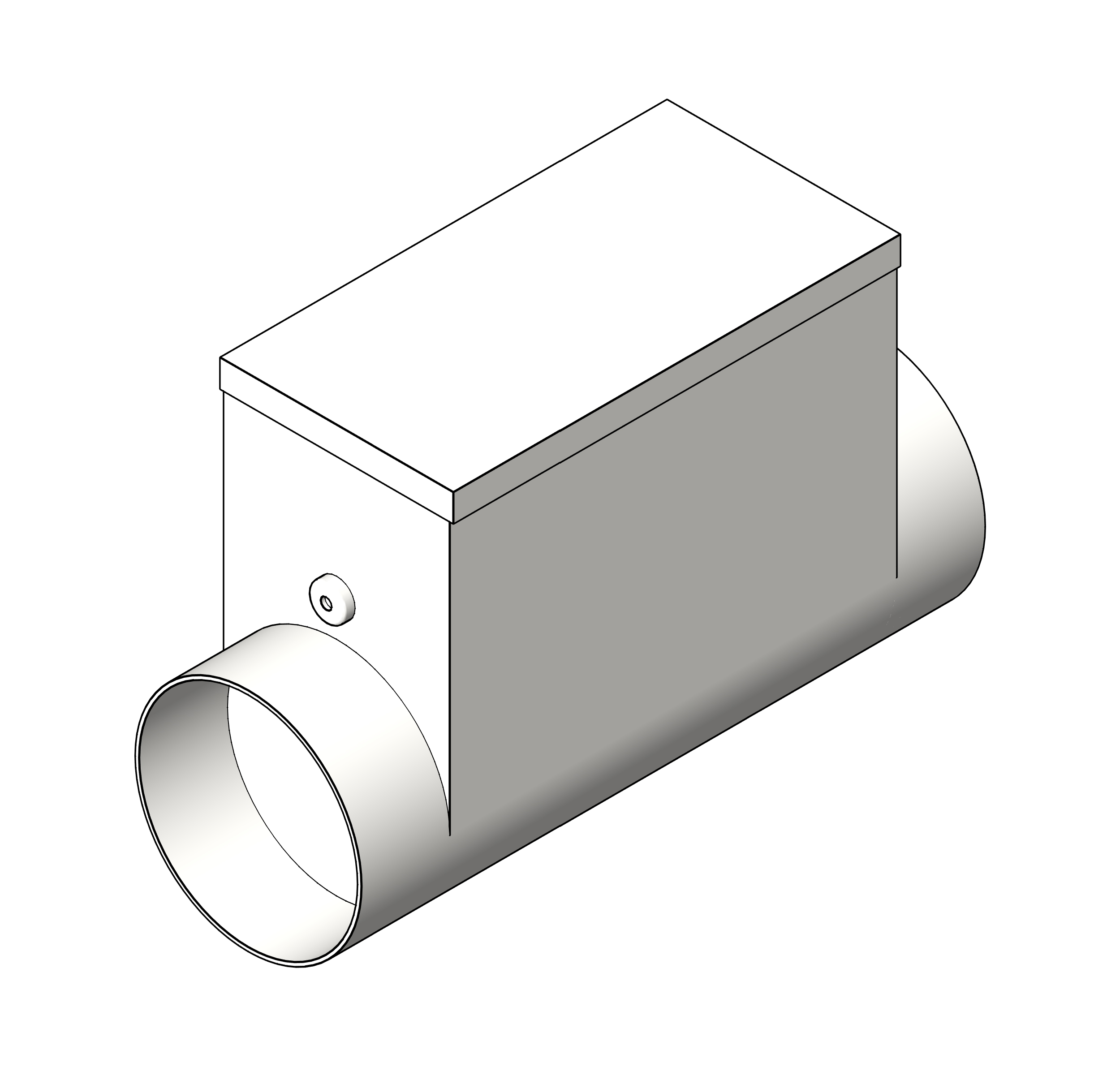

Воздухонагреватель электрический, круглый, SKH-E, DN100-315
Обновлено в 2024 годуОписание
Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Нагреватель SKH-E предназначен для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования.
Файлы для скачивания
| rfa | sv_vozduhonagrevatelelektricheskiy_kanalnyykruglyy_dn100-315_skh-e.rfa | 636 KB | Revit 2019 | |
| rvt | sv_kanalnoeventilyacionnoeoborudovanie_svok.rvt | 69.9 MB | Revit 2019 | |
| svok-instruktsiya_po_rabote_s_modelyami.pdf | 1.5 MB | — | ||
| txt | sv_vozduhonagrevatelelektricheskiy_kanalnyykruglyy_dn100-315_skh-e.txt | 11 KB | — |
Типоразмеры (25)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Напряжение ADSK Напряжение | Ток ADSK Ток | Количество фаз ADSK_Количество фаз | Номинальная мощность ADSK_Номинальная мощность | Полная мощность ADSK_Полная мощность |
|---|---|---|---|---|---|---|---|---|---|
| SKH-E-100/0,5 | SKH-E-100/0,5 | 2.63 | 2,63 | Воздухонагреватель электрический, круглый, SKH-E-100/0,5 | 230 В | 2 А | 1 | 500 Вт | 500 В·А |
| SKH-E-100/1,5 | SKH-E-100/1,5 | 2.89 | 2,89 | Воздухонагреватель электрический, круглый, SKH-E-100/1,5 | 230 В | 7 А | 1 | 1500 Вт | 1500 В·А |
| SKH-E-100/2 | SKH-E-100/2 | 3.51 | 3,51 | Воздухонагреватель электрический, круглый, SKH-E-100/2 | 230 В | 9 А | 1 | 2000 Вт | 2000 В·А |
| SKH-E-100/2,5 | SKH-E-100/2,5 | 3.64 | 3,64 | Воздухонагреватель электрический, круглый, SKH-E-100/2,5 | 230 В | 11 А | 1 | 2500 Вт | 2500 В·А |
| SKH-E-125/1,5 | SKH-E-125/1,5 | 3.43 | 3,43 | Воздухонагреватель электрический, круглый, SKH-E-125/1,5 | 230 В | 7 А | 1 | 1500 Вт | 1500 В·А |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Приборы вентиляции и кондиционирования |
| Материалы | Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Общие характеристики | |
| Группирование ADSK Группирование | Оборудование для круглых каналов |
| Количество ADSK Количество | 1 |
| Материал ADSK Материал | СВ_Светло-Серый_СВОК |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | СВОК |
