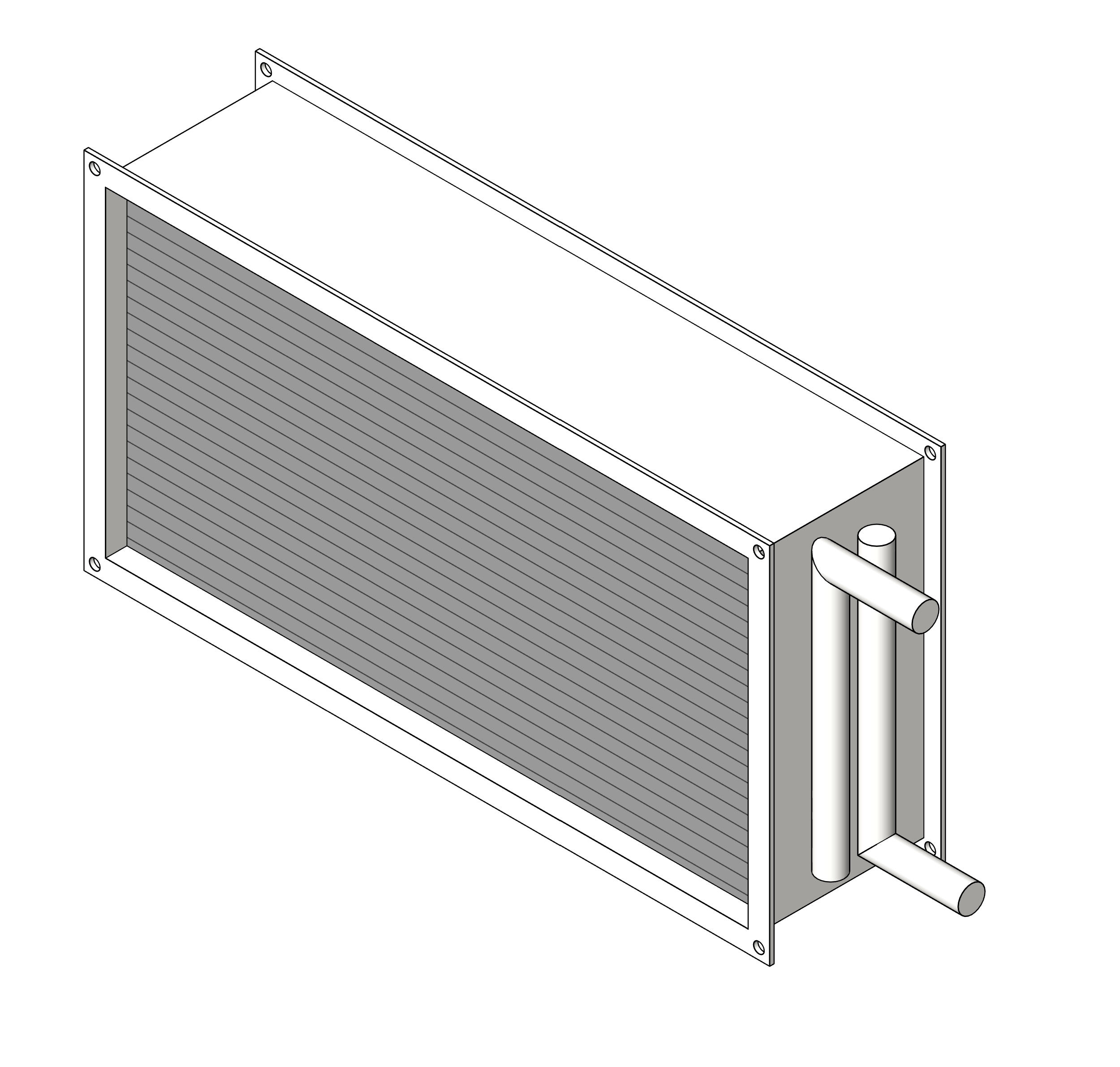

Воздухонагреватель водяной, прямоугольный, SPH-W, 200-1000

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Водяной воздухонагреватель типа SPH-W предназначен для нагрева воздуха. Он устанавливается в воздуховодах систем вентиляции и кондиционирования воздуха промышленных и общественных зданий. Теплообменник изготовлен из алюминиевых пластин и проходящих через них медных трубок диаметром 9,52 мм. Шахматное расположение трубок. Корпус из оцинкованного стального листа. Специальные резьбовые патрубки теплообменников для удобства слива воды и обезвоздушивания теплообменника. Диаметры подводящих и отводящих патрубков G1”.Теплоноситель: вода или незамерзающие смеси. Максимальная температура теплоносителя 150°С, максимально допустимое давление 1,5 МПа. Монтаж в любом положении. Воздухонагреватели типа SPH-W стандартно изготавливаются в девяти типоразмерах, в двухрядном (SPH-W/2) и трехрядном (SPH-W/3) исполнении. Устанавливается как нагреватель в системы вентиляции с расходом воздуха от 500 до 10900 м³/ч и температурой перемещаемого воздуха от –40 до +40 °С.
