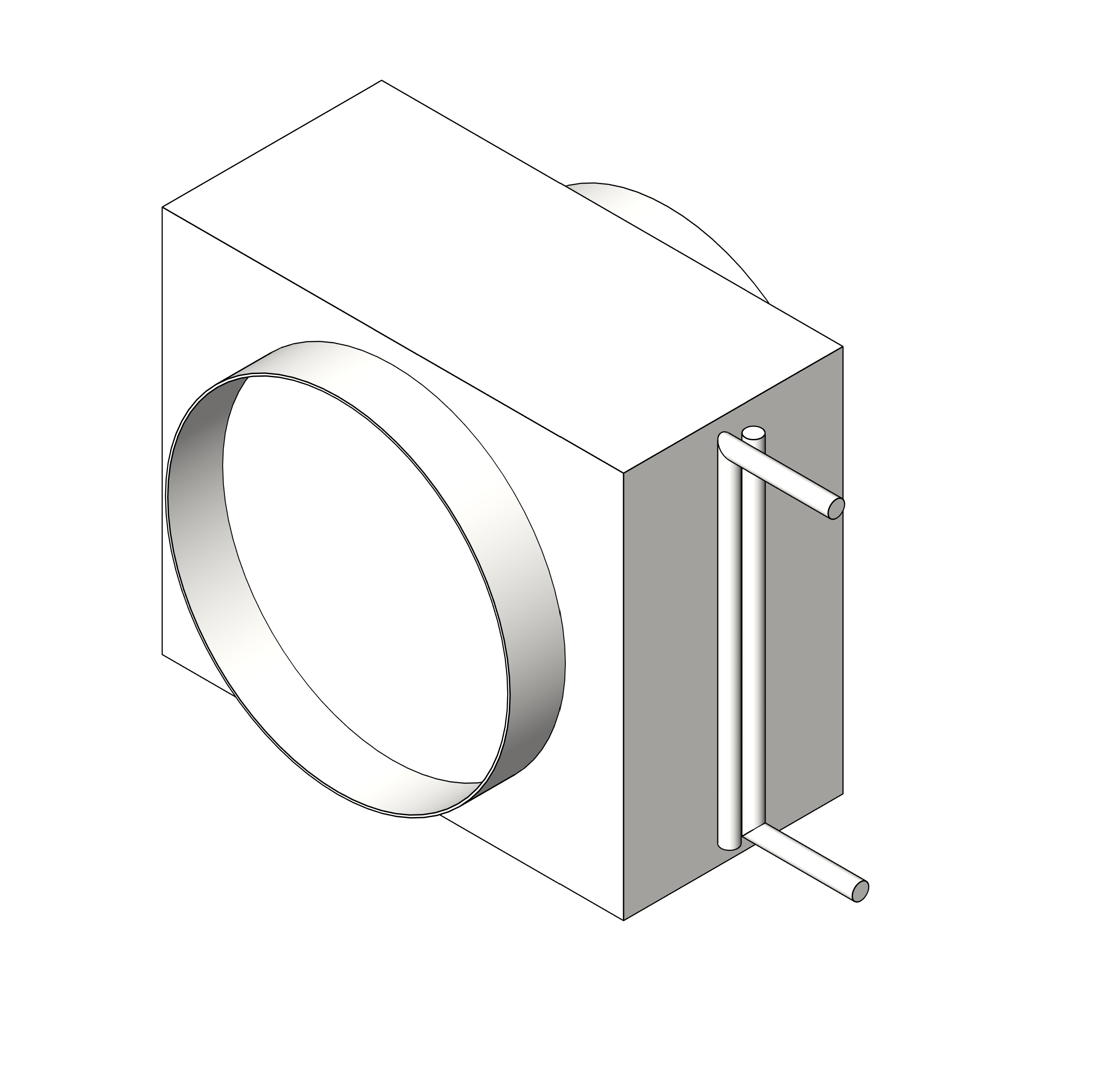

Воздухонагреватель водяной, круглый, SKH-W, DN160-315

Name: Воздухонагреватель водяной, круглый, SKH-W, DN160-315
Brand: СВОК

Обновлено в 2024 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Водяной нагреватель для круглых каналов предназначен для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.

Файлы для скачивания


rfa	sv_vozduhonagrevatelvodyanoy_kanalnyykruglyy_dn160-315_skh-w.rfa	488 KB	Revit 2019
rvt	sv_kanalnoeventilyacionnoeoborudovanie_svok.rvt	69.9 MB	Revit 2019
pdf	svok-instruktsiya_po_rabote_s_modelyami.pdf	1.5 MB	—

Типоразмеры (4)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Теплопроизводительность
SKH-W-160	SKH-W-160	5.01	5,01	Воздухонагреватель водяной, круглый, SKH-W-160	4.0 кВт
SKH-W-200	SKH-W-200	5.57	5,57	Воздухонагреватель водяной, круглый, SKH-W-200	6.2 кВт
SKH-W-250	SKH-W-250	6.87	6,87	Воздухонагреватель водяной, круглый, SKH-W-250	9.7 кВт
SKH-W-315	SKH-W-315	7.63	7,63	Воздухонагреватель водяной, круглый, SKH-W-315	15.6 кВт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Приборы вентиляции и кондиционирования
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Оборудование для круглых каналов
Количество ADSK Количество	1
Материал ADSK Материал	СВ_Светло-Серый_СВОК
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	СВОК
