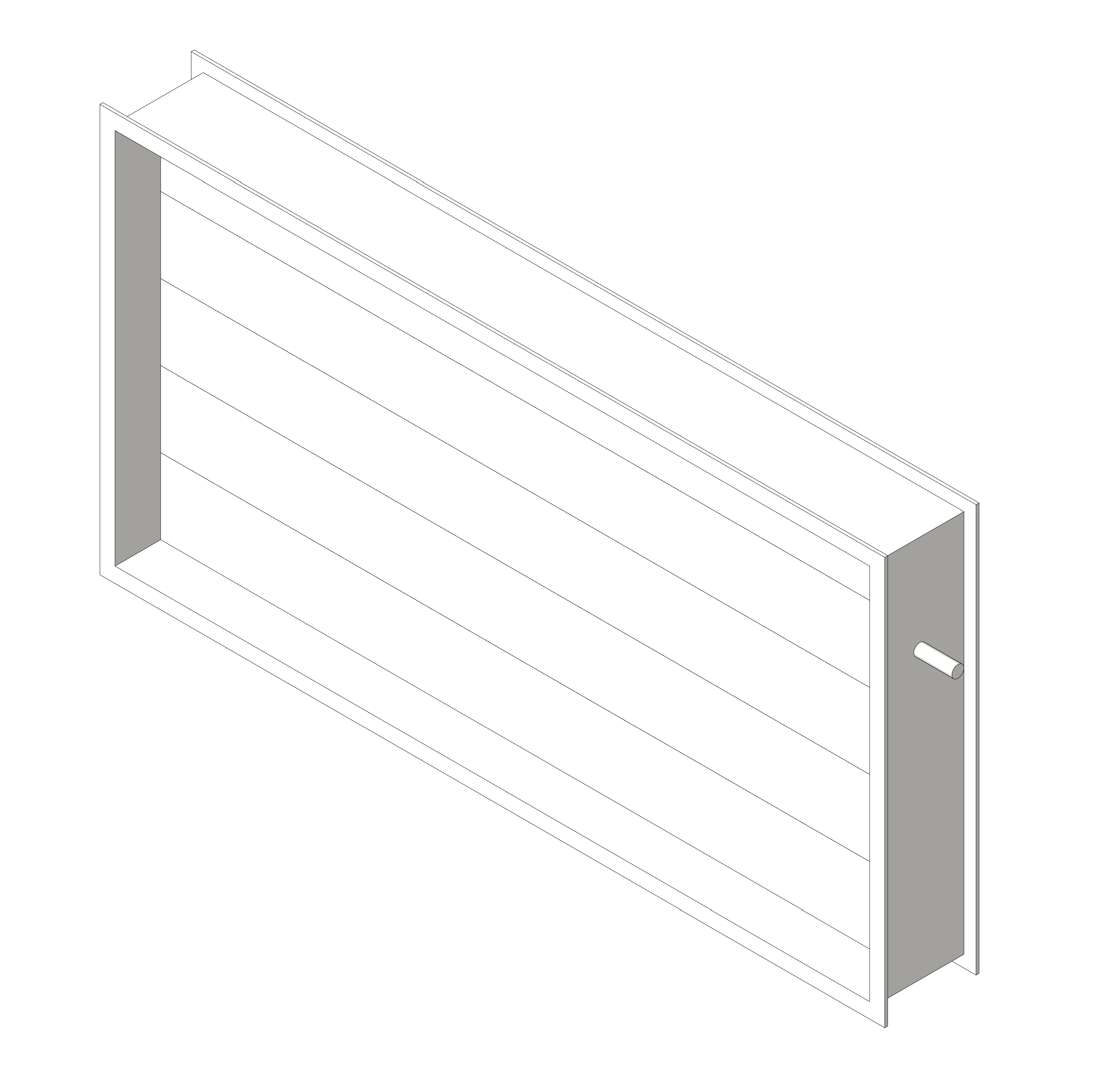

Заслонка вертикальная SUPB, K1

Name: Заслонка вертикальная SUPB, K1
Brand: СВОК

Обновлено в 2025 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Используется для перекрытия потока воздуха через агрегат; регулирования потока воздуха; регулирования степени смешения потоков наружного и вытяжного воздуха. Изготавливается из алюминиевого профиля, снабжена резиновым уплотнителем для снижения риска примерзания лопаток друг к другу в зимний период. Шестеренчатый пластиковый привод лопаток расположен внутри алюминиевого каркаса, что позволяет предотвратить попадание пыли и абразивных веществ между шестерёнками. Управление поворотом лопаток может осуществляться как электроприводом, так и вручную.

Файлы для скачивания


rfa	СВ_Установка-SUPB_ЗаслонкаВертикальная_СВОК_К1.rfa	596 KB	Revit 2019

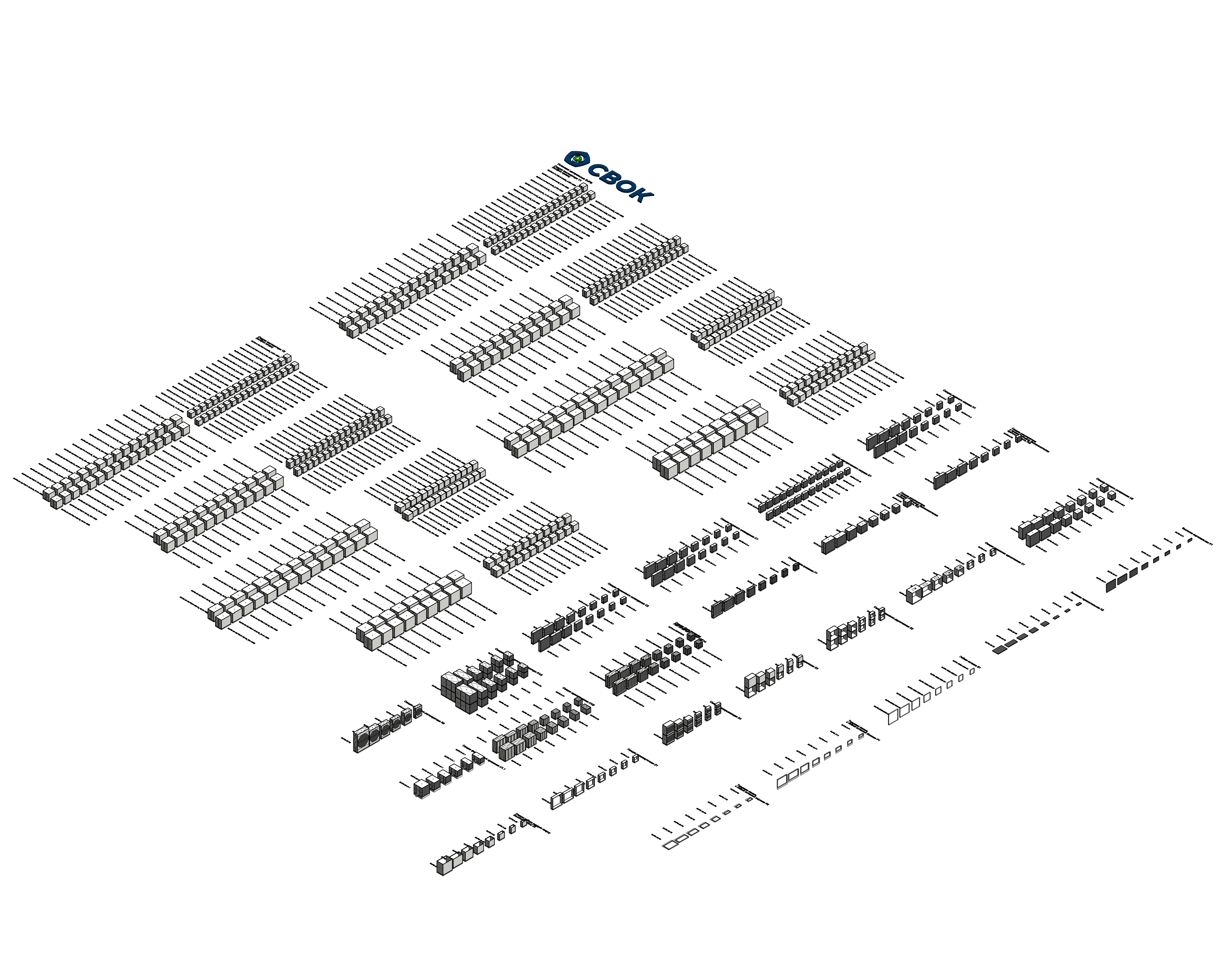

rvt	СВ_УстановкиЦентральныеSUPB_СВОК.rvt	180.1 MB	Revit 2019
pdf	svok-instruktsiya_po_rabote_s_modelyami.pdf	1.7 MB	—
txt	СВ_Установка-SUPB_ЗаслонкаВертикальная_СВОК_К1.txt	3 KB	—

Типоразмеры (8)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Типоразмер секции
SUPB-6-K1	SUPB-6-K1	11	11	Заслонка вертикальная, SUPB-6-K1	6
SUPB-7-K1	SUPB-7-K1	13	13	Заслонка вертикальная, SUPB-7-K1	7
SUPB-8-K1	SUPB-8-K1	17	17	Заслонка вертикальная, SUPB-8-K1	8
SUPB-12-K1	SUPB-12-K1	20	20	Заслонка вертикальная, SUPB-12-K1	12
SUPB-20-K1	SUPB-20-K1	27	27	Заслонка вертикальная, SUPB-20-K1	20

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Установки центральные SUPB
Количество ADSK Количество	1
Материал ADSK Материал	СВ_Светло-Серый_СВОК_SUPB
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	СВОК
