Компания ПЕНОПЛЭКС разработала новые альбомы 2D узлов в Autodesk Revit 2020 для систем полов по грунту и полов по железобетонному основанию. Альбомы созданы на основе стандартного шаблона ADSK, файлы имеют расширение *.rvt. Компания ПЕНОПЛЭКС адаптировала альбомы узлов для Revit с использование стандартного функционала и таких инструментов как: «Элементы узлов», «Цветовые области» и «Аннотационные обозначения». Детально проработанные узлы не имеют привязки к 3д элементам и могут быть интегрированы в проект, как часть чертежа.
Новые альбомы 2D узлов от компании ПЕНОПЛЭКС для конструктивных решений полов в Autodesk Revit

Компания ПЕНОПЛЭКС разработала новые альбомы 2D узлов в Autodesk Revit 2020 для систем полов по грунту и полов по железобетонному основанию. Альбомы созданы на основе стандартного шаблона ADSK, файлы имеют расширение *.rvt.

Для всех систем компании ПЕНОПЛЭКС разработаны альбомы типовых узлов в AutoCAD, но использовать чертежи в *.dwg формате напрямую в Revit не очень удобно, так как для оформления чертежей в Revit используются другие инструменты и элементы не всегда корректно переносятся из одной системы в другую. Поэтому для оформления документации в Autodesk Revit компания ПЕНОПЛЭКС адаптировала альбомы узлов с использование стандартного функционала Revit и таких инструментов как: «Элементы узлов», «Цветовые области» и «Аннотационные обозначения». Детально  проработанные узлы не имеют привязки к 3д элементам и могут быть интегрированы в проект, как часть чертежа.

Использование альбомов с готовыми вариантами примыканий позволяет сократить время при оформлении чертежей. Вы можете использовать готовые листы для детализации примыканий или можете использовать наши аннотативные элементы для оформления узлов на основе реальных 3D элементов из вашей модели.

Некоторые элементы узлов, использованные при разработке альбомов представлены ниже:

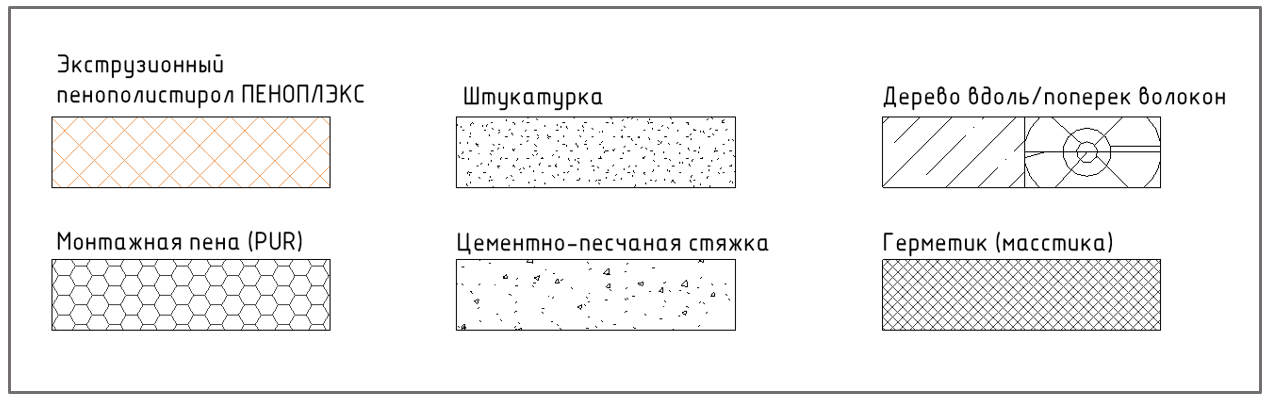

Цветовые области:

image-0

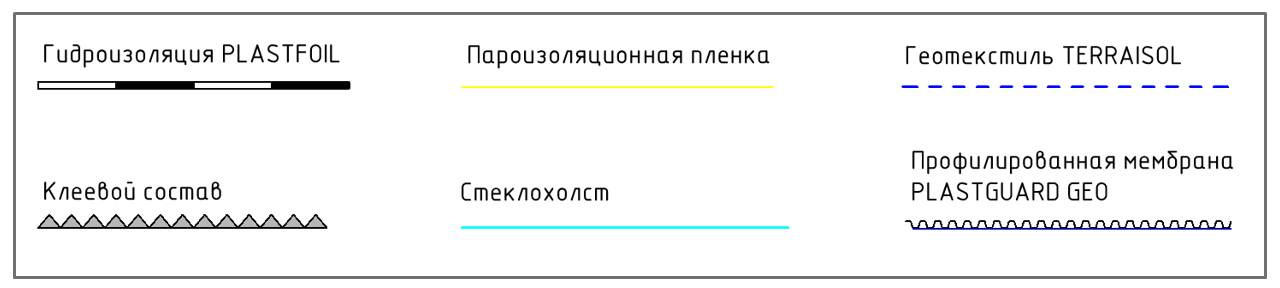

Элементы узлов:

image-0

Эти и другие элементы узлов можно использовать как самостоятельные инструменты для оформления и детализации чертежей.

Новые альбомы разработаны для следующих конструктивных решений:

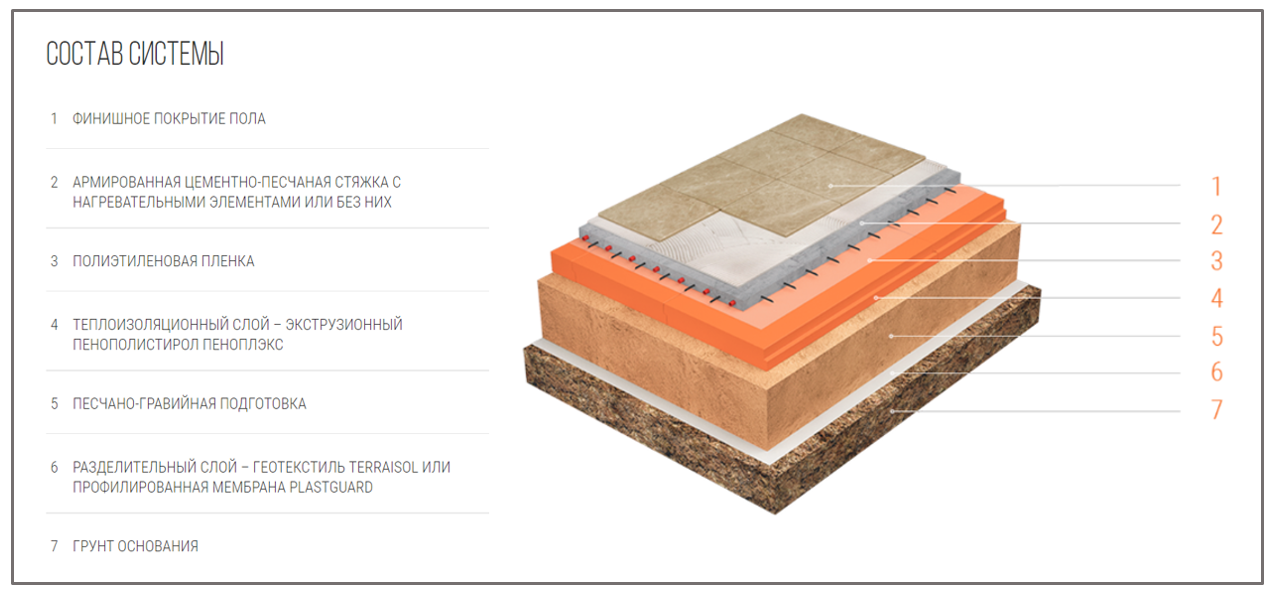

Первая система: полы по грунту с теплоизоляцией из экструзионного пенополистирола применяется при устройстве полов по грунту жилых, общественных, промышленных и агропромышленных зданий и сооружений.

image-0

Системы ПЕНОПЛЭКС незаменимы при устройстве теплоизоляции полов на грунтовом основании, например, полов первых этажей и подвальных помещений. Эффективность теплоизоляции остается на высоком уровне даже при эксплуатации в экстремальных условиях: при воздействии влаги, биолого-почвенных факторов, низких температур и серьезных механических нагрузок. ПЕНОПЛЭКС за счет своих неизменно высоких теплоизоляционных характеристик позволяет минимизировать отток тепла и оптимизировать расходы на энергию.

Устройство полов осуществляется по песчано-гравийной подготовке. В качестве подложки применяются геотекстиль TERRAISOL или профилированная мембрана PLASTGUARD. В качестве теплоизоляции в полах по грунту рекомендуется применение экструзионного пенополистирола ПЕНОПЛЭКС, обладающего практически нулевым водопоглощением. Поверх теплоизоляции устраивается основание из цементно-песчаной стяжки. В зависимости от проектного решения, в стяжке возможно устройство конструкции теплого пола. В качестве материала разделительного слоя в данном случае применяется полиэтиленовая пленка. Финишное покрытие пола выполняется в соответствии с проектным и дизайнерским решением.

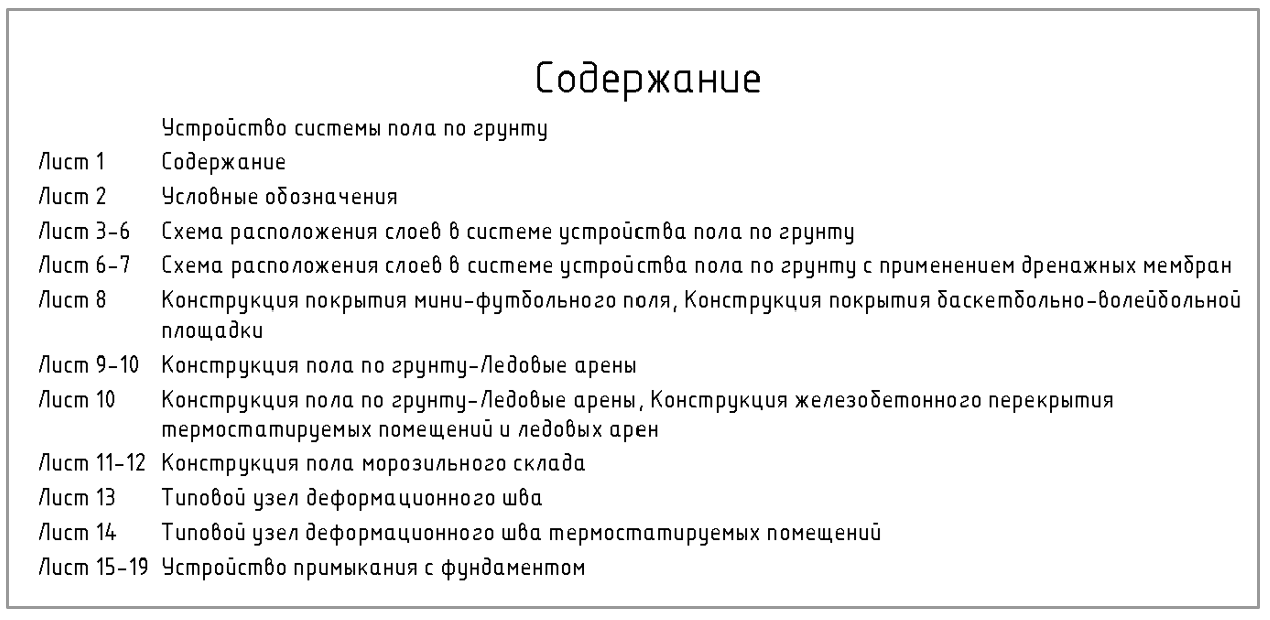

В альбоме представлены: схемы расположения слоев в системе, типовые узлы деформационных швов, устройство примыкания с фундаментом, конструкции ледовых арен и др. Содержание альбома представлено на рисунке ниже:

image-0
image-0 Листы из альбома полы по грунту
image-1
image-2
image-3

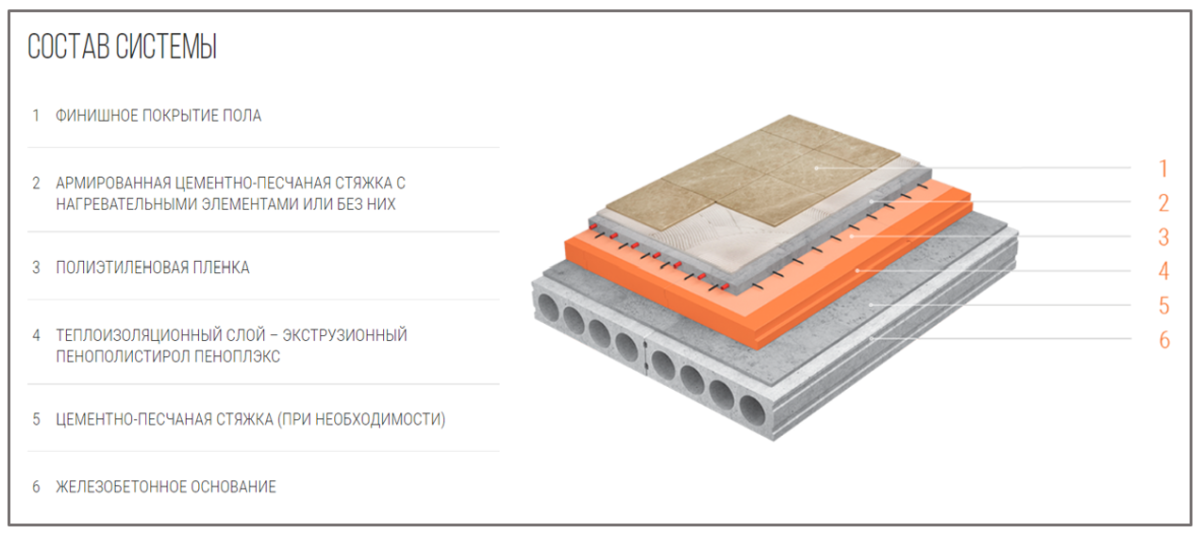

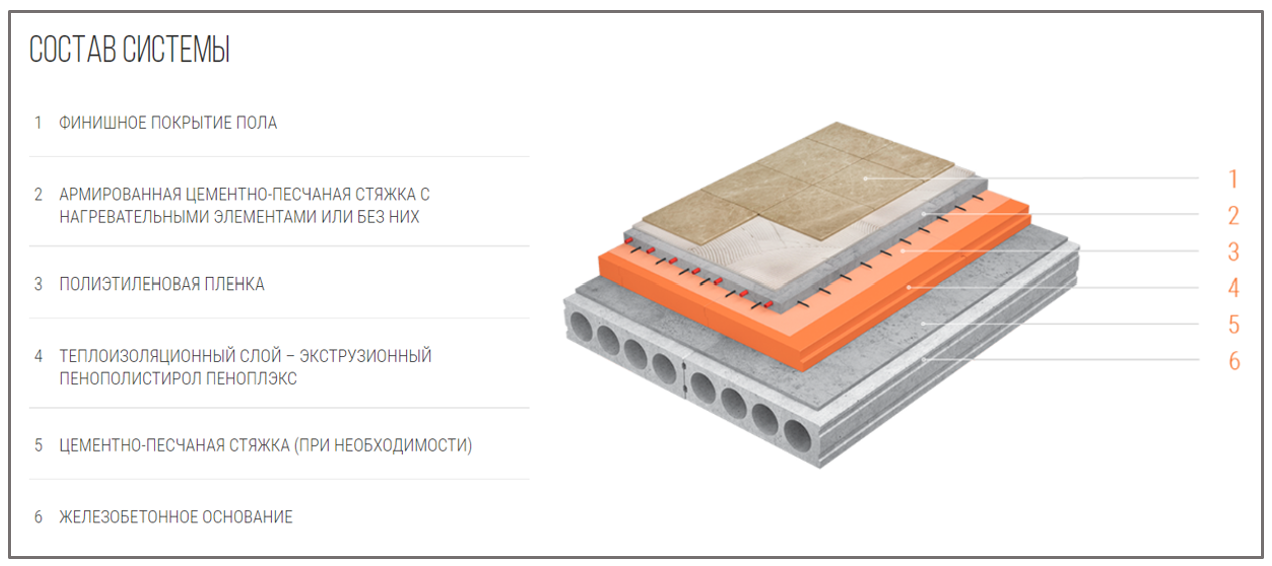

Вторая система: полы по железобетонному основанию с теплоизоляцией из экструзионного пенополистирола применяется при утепление полов жилых, общественных, производственных и агропромышленных зданий и сооружений.

image-0

Полы по железобетонному основанию могут устраиваться на первых этажах поверх плитного фундамента, либо в качестве межэтажных перекрытий. В свою очередь, по конструктивным особенностям перекрытия могут быть собраны из сборных железобетонных плит или выполнены в виде монолитной плиты.

Полы по бетонным основаниям устраиваются на границе зон с разными температурными режимами: плита фундамента отделяет помещения первого этажа от холодного грунта, а межэтажные перекрытия устраиваются над холодными подвалами или отделяют жилые помещения от неотапливаемого чердака.

Так как бетон — материал, который хорошо проводит тепло, то, независимо от конкретного типа конструкции, в случае разных температурных режимов между граничащими помещениями необходима теплоизоляция полов. Теплоизоляционный слой системы формируется из плит ПЕНОПЛЭКС, которые укладывается без крепежа по выровненному железобетонному основанию.

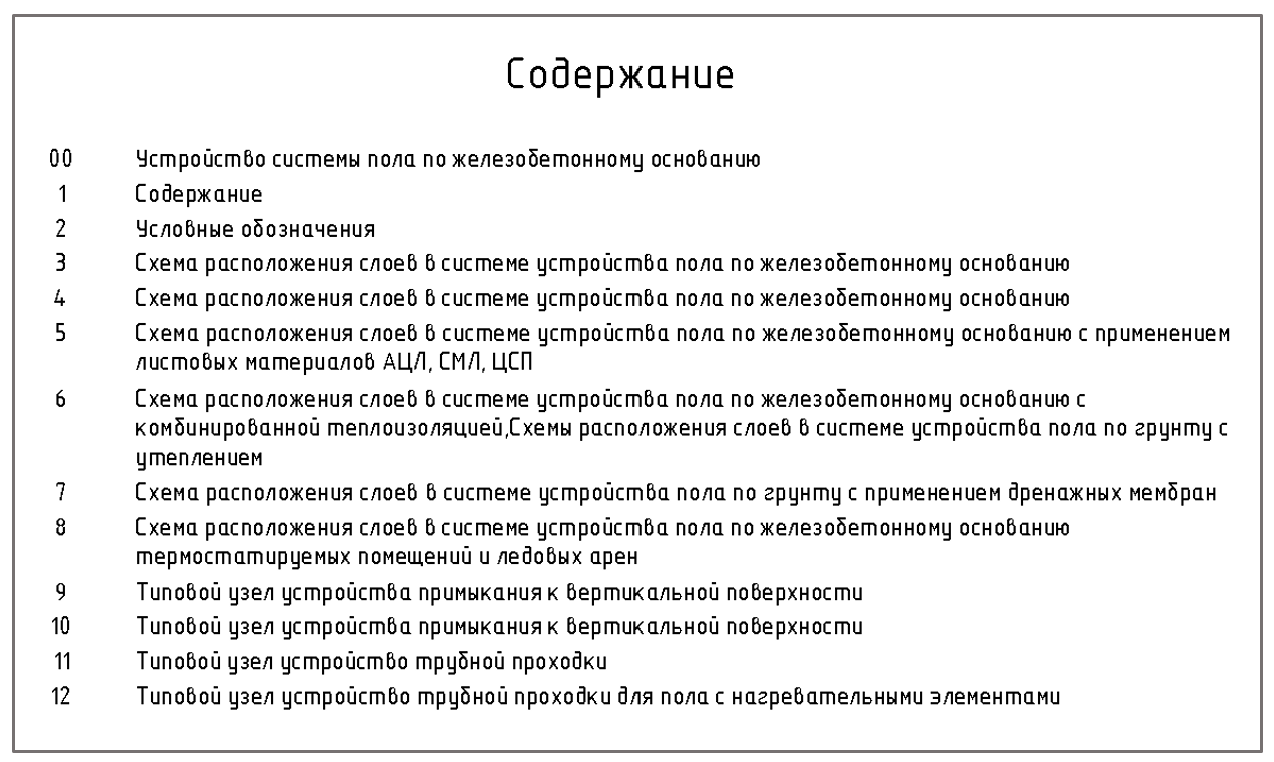

В альбоме представлены: схемы расположения слоев в системе, типовые узлы устройства трубной проходки, узлы примыкания к вертикальным поверхностям, и др. Содержание альбома представлено на рисунке ниже:

image-0
image-0 Листы из альбома полы по железобетонному основанию
image-1
image-2

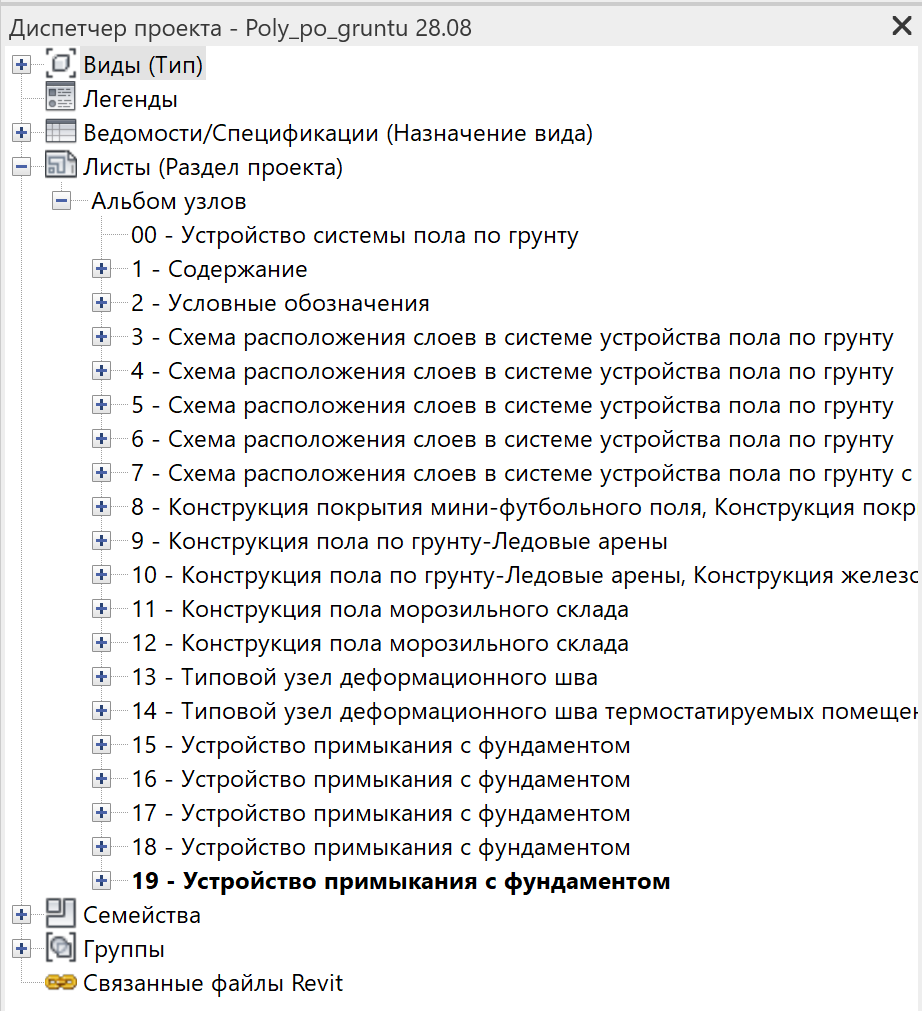

Каждый узел в альбоме оформлен на отдельном листе, навигация осуществляется через диспетчера проекта:

image-0

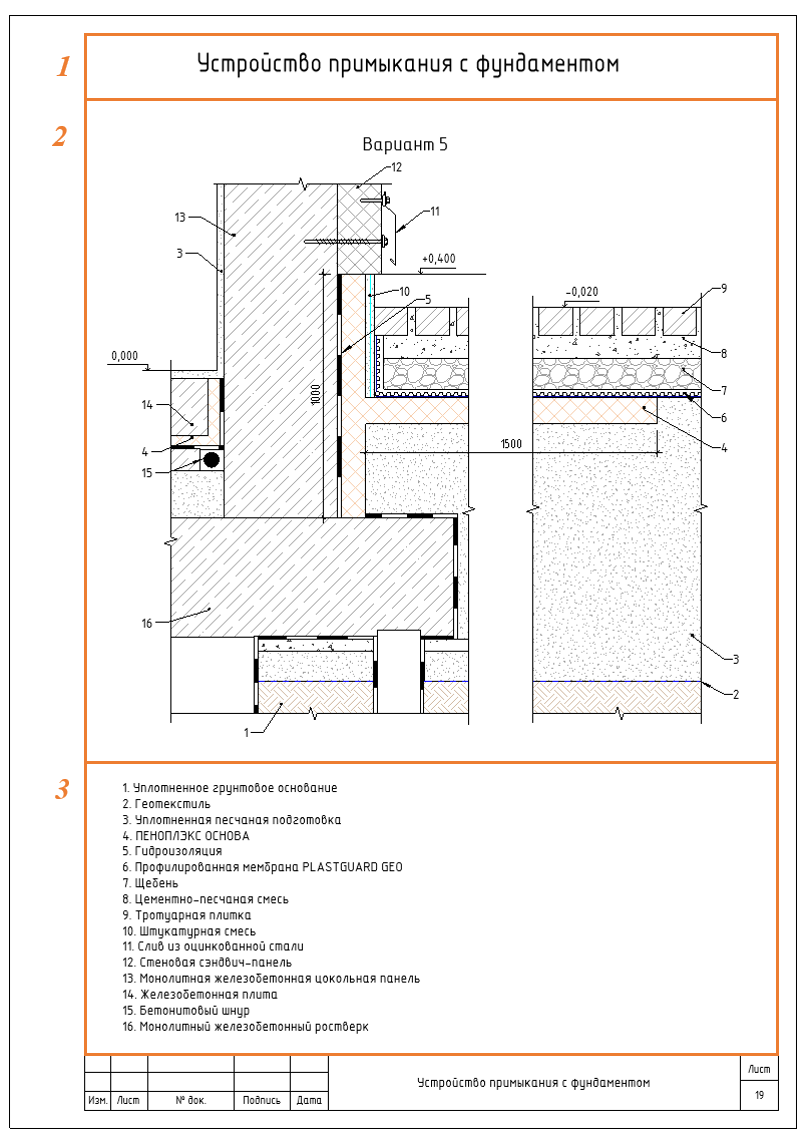

Рассмотрим один из листов. Все листы имеют рамку соответствующую формату, и следующие блоки:

1.    Название Листа примыкания

2.    Основной вид примыкания

3.    Список наименований элементов по позициям

На листе также могут быть укрупненные виды, подробнее описывающие сопряжение материалов и дополнительные рекомендации по системе.

image-0

Добавить необходимый узел или несколько узлов в свой проект можно следующими способами:



1. Выбрать необходимый лист и с помощью сочетания клавиш Ctrl+C скопировать его, затем перейти в свой проект и перенести лист, используя клавиши Ctrl+V. Выбранный узел отобразится в диспетчере проекта. Такой вариант удобно использовать, если необходим только один узел.

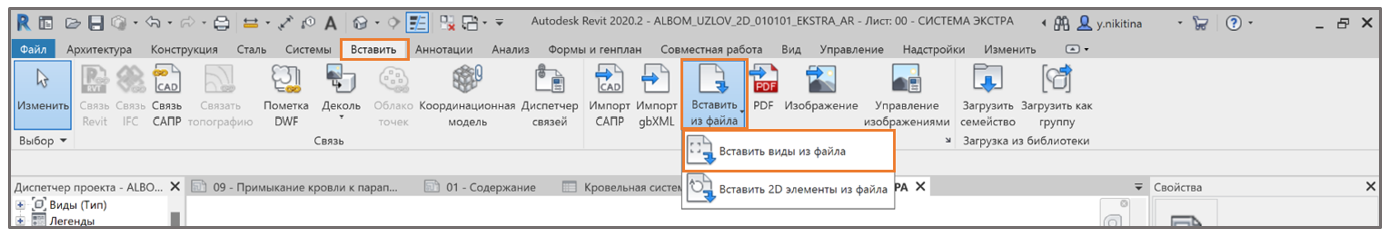

2. При копировании нескольких листов в свой проект удобнее использовать команду «Вставить виды из файла». Для этого в своем проекте необходимо перейти на вкладку «Вставить» - «Вставить виды из файла»

image-0

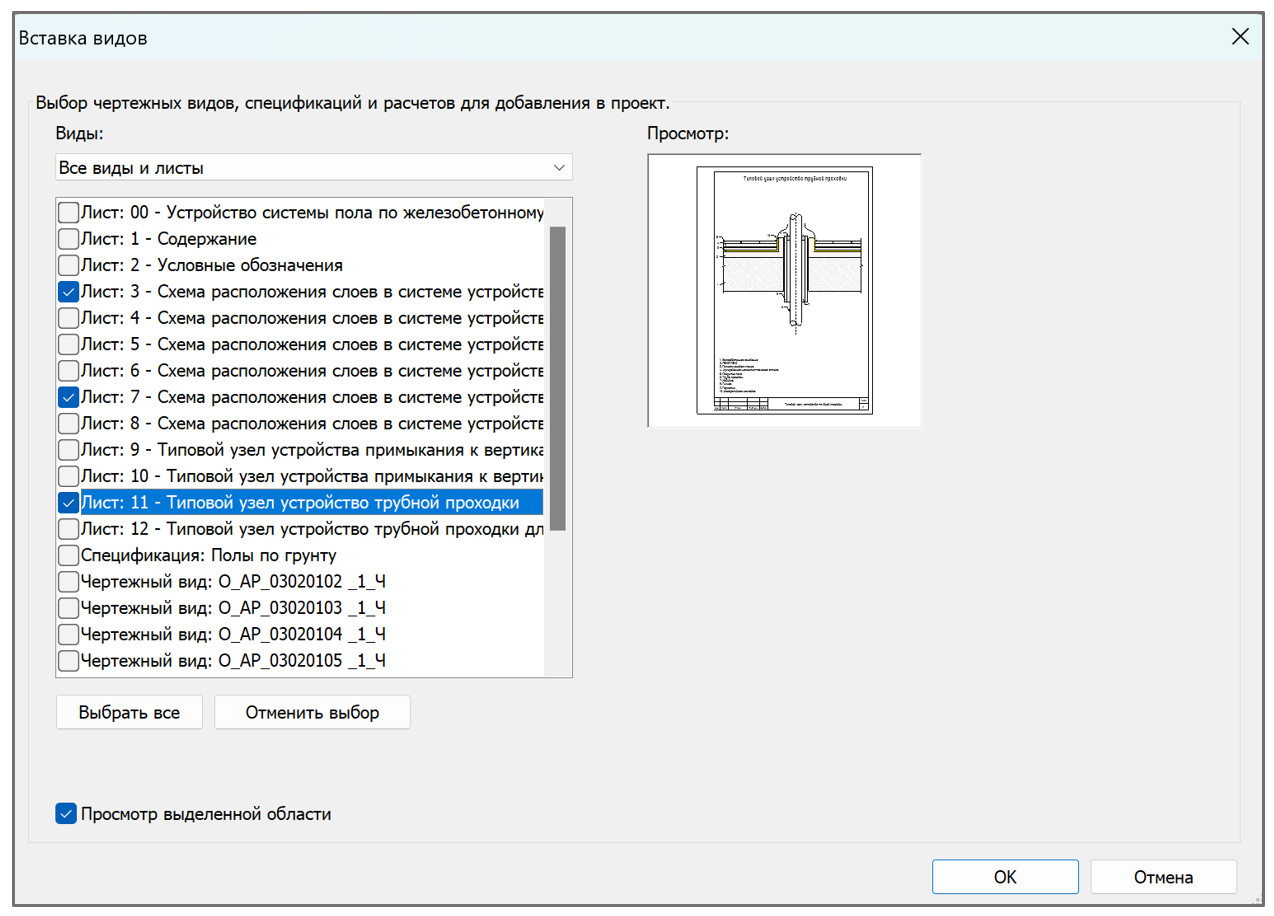

Затем необходимо выбрать файл альбома узлов и выделить необходимые листы:

image-0

После этого листы узлов копируются в диспетчер вашего проекта. Далее Вы можете использовать готовые оформленные листы для детализации примыканий или наши аннотативные элементы для оформления узлов на основе реальных 3D элементов из вашей модели.

В BIM библиотеке ПЕНОПЛЭКС доступны также 2D альбомы для конструктивных решений крыш, стен и фундаментов.

BIM-библиотеки систем и материалов ПЕНОПЛЭКС доступны:

— На сайте компании «ПЕНОПЛЭКС» в разделе BIM проектирование.

— На странице компании «ПЕНОПЛЭКС» на BIMLIB.

Компания ПЕНОПЛЭКС стремится предоставлять своим партнерам удобные и современные сервисы для проектирования. Внедрение BIM-проектирования позволяет сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов и повысить тем самым эффективность проектирования и культуру строительства в целом. Мы нацелены на дальнейшее развитие и расширение BIM-библиотек материалов и систем ПЕНОПЛЭКС.
