BIM-библиотека компании ПЕНОПЛЭКС для Revit содержит готовые системные семейства, не входящие в набор стандартных решений программы. Все семейства корректно отображаются на разрезах, а материалы многослойных конструкций автоматически выводятся в ведомости материалов.
Обзор системных семейств крыш ПЕНОПЛЭКС в Revit

В BIM-каталоге представлены теплоизоляционные материалы из экструзионного пенополистирола ПЕНОПЛЭКС®, гидроизоляционные материалы из ПВХ мембраны PLASTFOIL®, а также профилированная мембрана PLASTGUARD® и другие комплектующие для эффективных системных решений. При создании BIM-библиотеки использованы файлы общих параметров: ФОП BIM стандарт v 2.0 и ФОП ПЕНОПЛЭКС.

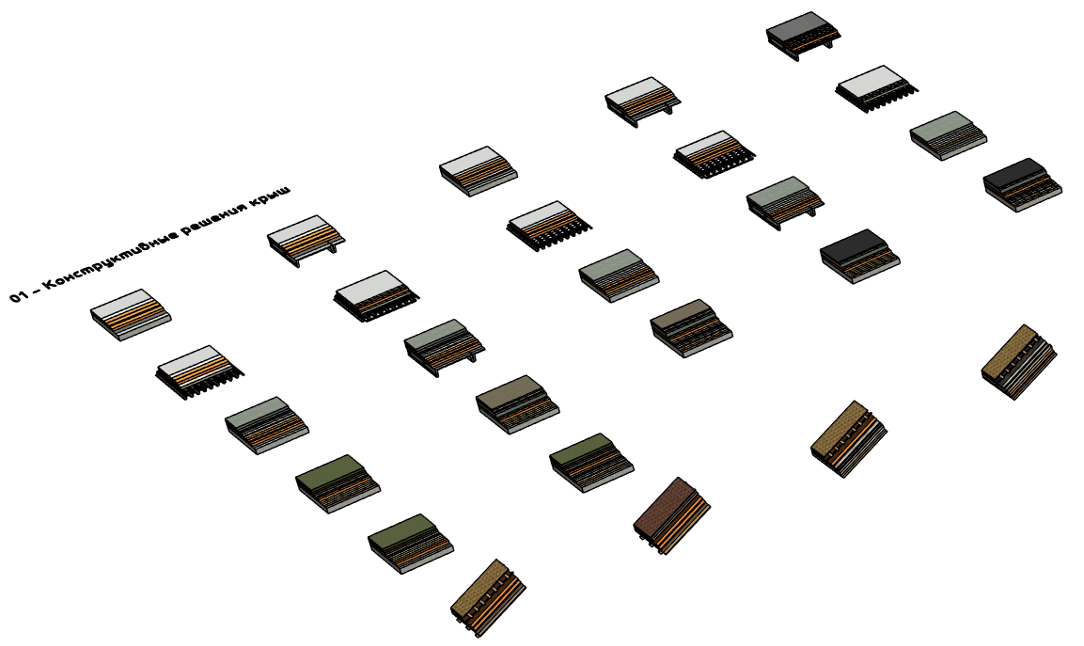

Каталог содержит более 100 системных семейств, в том числе 70 кровельных решений, представленных системными семействами категорий «Перекрытие», «Крыша» и «Обобщенная модель».

image-0

Все кровельные решения объединены по типу и назначению в несколько групп:

– Традиционная неэксплуатируемая кровля по ж/б основанию – 23 решения

– Традиционная неэксплуатируемая кровля по профилированному настилу – 16 решений

– Традиционная эксплуатируемая балластная кровля – 20 решений

– Инверсионная кровля – 8 решений

– Озелененная кровля – 2 решения

– Кровельные системы в коттеджно-малоэтажном строительстве – 4 решения

Autodesk Revit поддерживает отображение элементов на видах в двух форматах: показать оригинал и показать части. Переключение форматов происходит через параметр вида «Видимость частей». Он определяет, будут ли отображаться на видах элементы и созданные на их основе детали.

Показать оригинал. При выборе данного формата отдельные детали не видны, но элементы, из которых они были созданы, отображаются и доступны для выбора.

Показать части. В этом режиме отдельные детали отображаются в виде и выделяются при наведении курсора. Элемент, из которого созданы детали, не отображается и не может быть выделен или выбран.

Моделирование геометрии происходит в формате «Показать оригинал», далее на основе образцов крыш создаются детали. Детали отображают послойность кровельного пирога на 3D видах.

В BIM-библиотеке систем ПЕНОПЛЭКС создано 2 типа общих видов:

1. Вид для копирования. Отображает оригинальную геометрию созданных кровельных образцов. Рекомендуется производить копирование образцов кровельных систем ПЕНОПЛЭКС с этого вида.

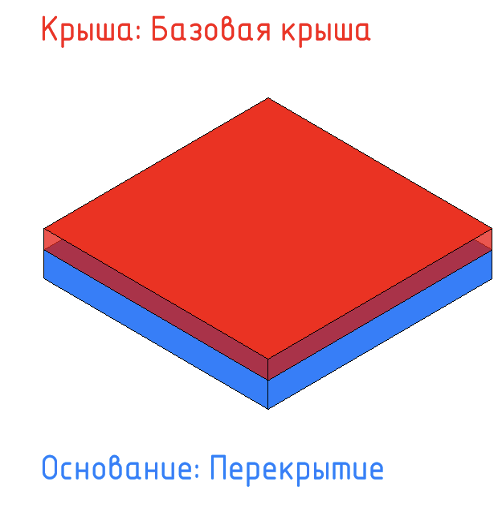

Кровельный пирог системы представлен в виде прямоугольных параллелепипедов с основанием 2х2м. Основание кровельной системы создано с помощью инструмента «Перекрытие» – для монолитных железобетонных оснований, с помощью инструмента «Обобщенная модель» – для ребристых плит оснований и для профилированного настила.

image-0

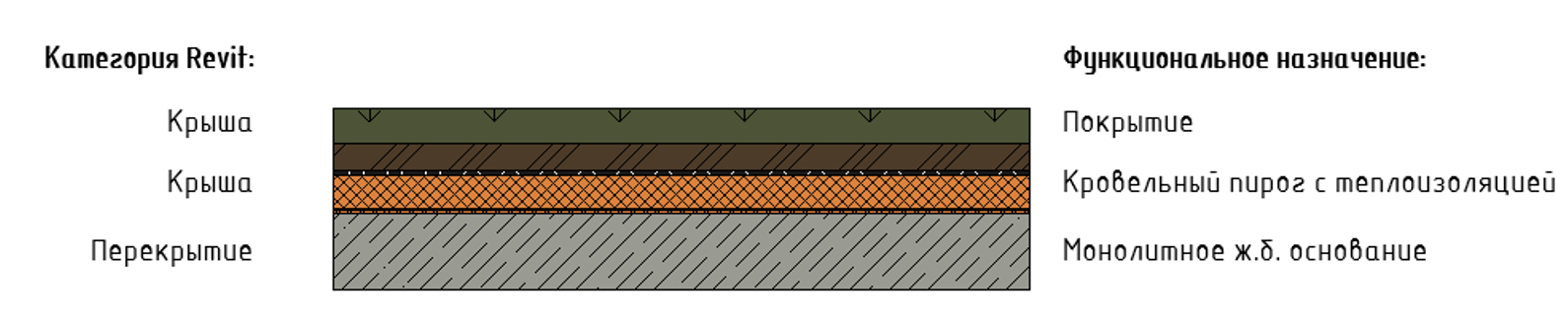

Некоторые системы состоят из более чем 2 частей. Они содержат в себе: основание, основной состав кровельного пирога и отдельно часть кровли, выполняющую функцию покрытия. Например, система ИНВЕРС GREEN состоит из трех элементов: Перекрытие –монолитное железобетонное основание, Крыша – кровельный пирог с теплоизоляцией, Крыша – состав покрытия из почвенного и растительных слоев.

image-0

Таким образом появляется возможность разделить многослойную кровельную систему по функциональному назначению, задать необходимые технические параметры и параметры классификатора каждой части.

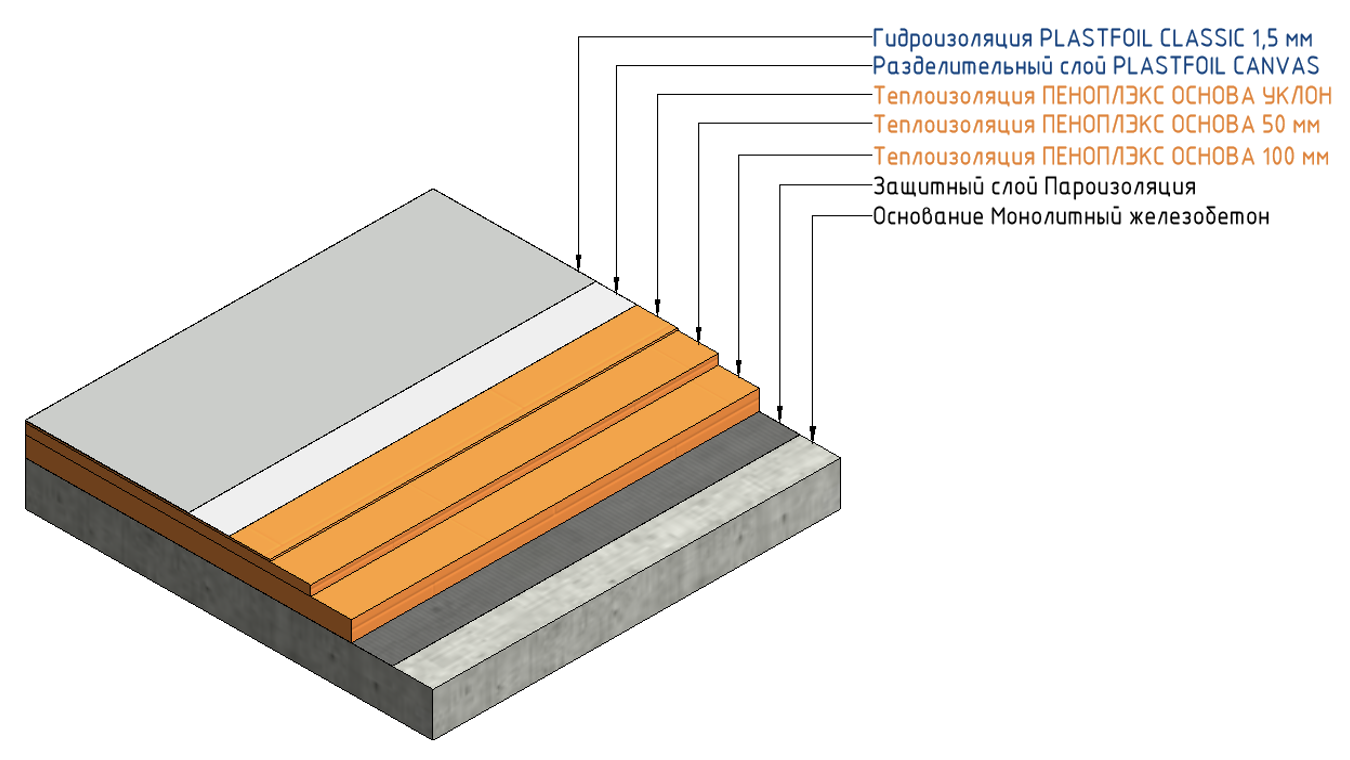

2. Презентационный вид. Отображает детали, созданные на основе оригинальной геометрии. Вид позволяет ознакомиться с конфигурацией кровельной системы.

image-0

Параметры

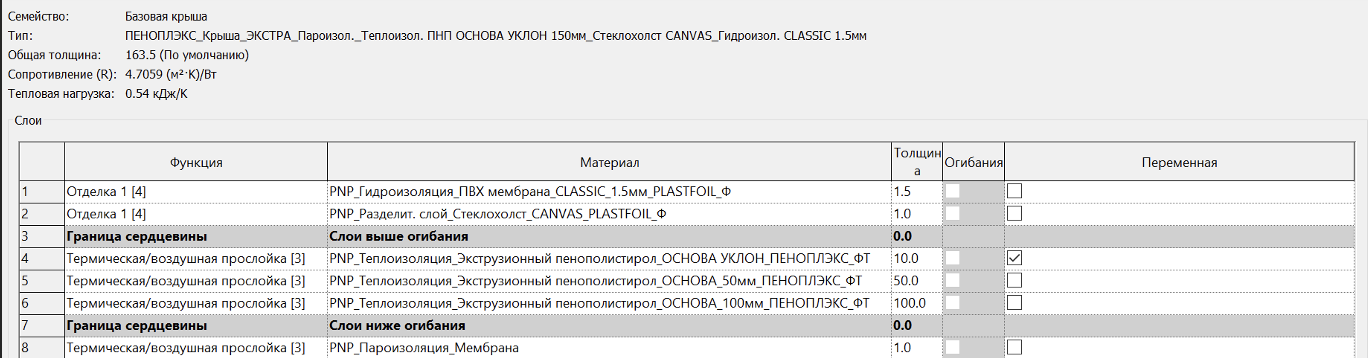

Типовая структура слоев системного семейства «Базовая крыша» представлена ниже на скриншоте. Для теплоизоляционных материалов ПЕНОПЛЭКС® назначена функция Термическая/Воздушная прослойка. Каждому слою теплоизоляции задан материал ПЕНОПЛЭКС® соответствующей толщины, что позволяет получить корректную ведомость материалов с указанием марок и толщин по всем крышам в проекте. Уклонообразующие слои в структуре отмечены как слои с переменной толщиной.

image-0

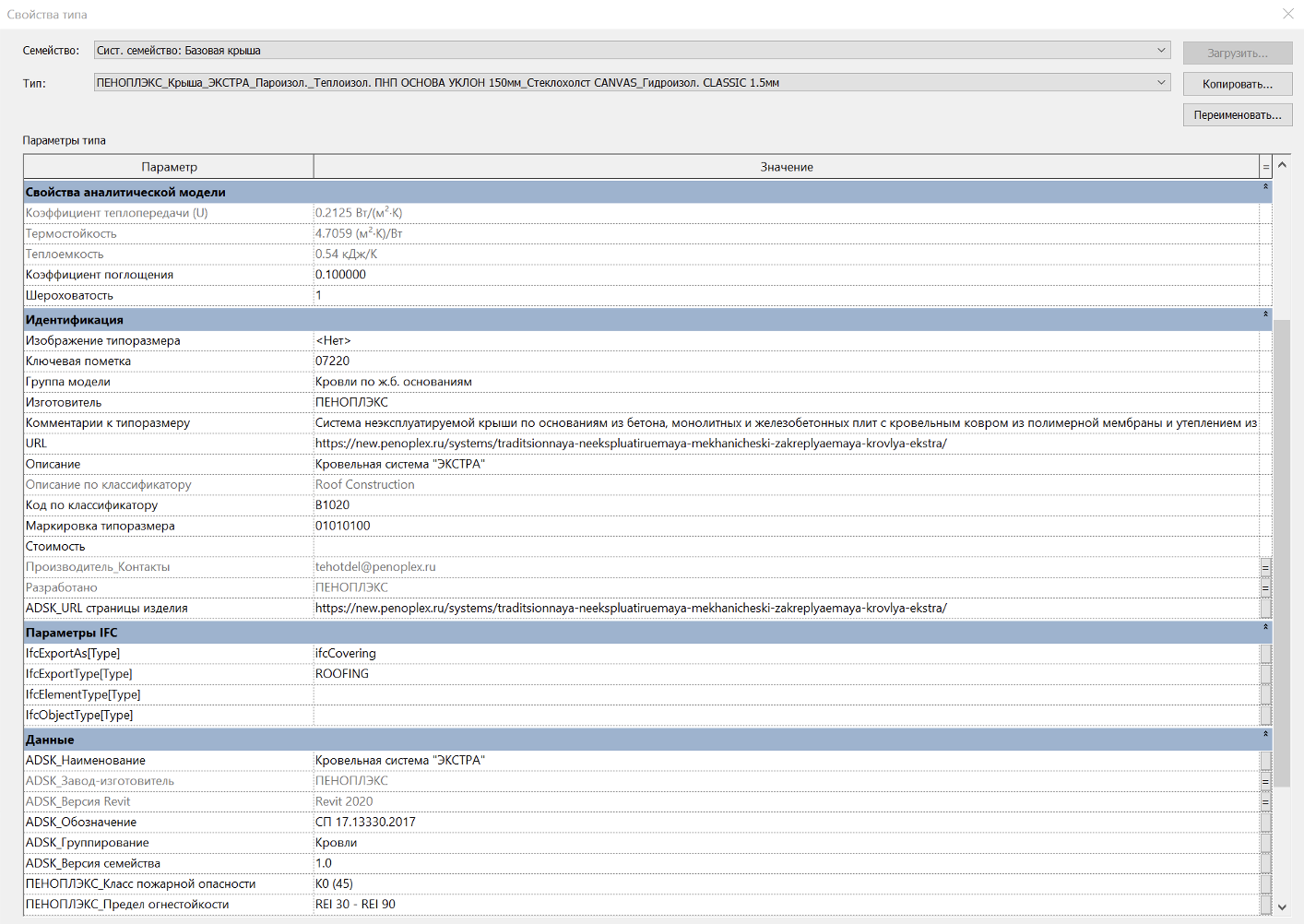

Все кровельные системы ПЕНОПЛЭКС наполнены необходимыми параметрами. Параметры типа содержат описание системы, область применения, пожарную и техническую информацию. Автоматически вычисляются параметры термостойкости и теплоемкости крыши.

image-0

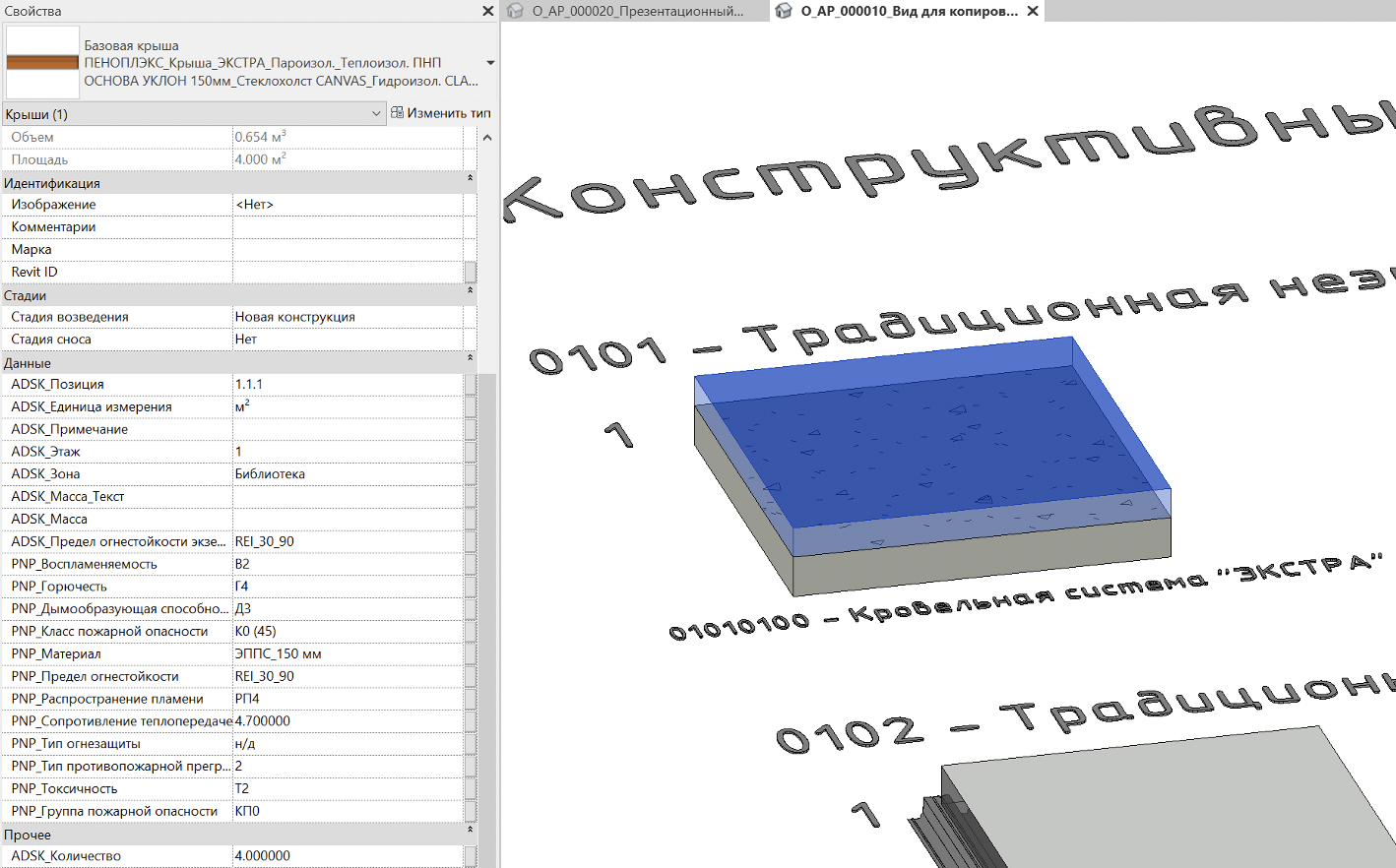

Параметры экземпляра содержат в себе данные материала теплоизоляции: наименование, толщину, класс пожарной опасности, группу горючести, воспламеняемости, группу по распространению пламени, по дымообразующей способности, группу токсичности материала.

image-0

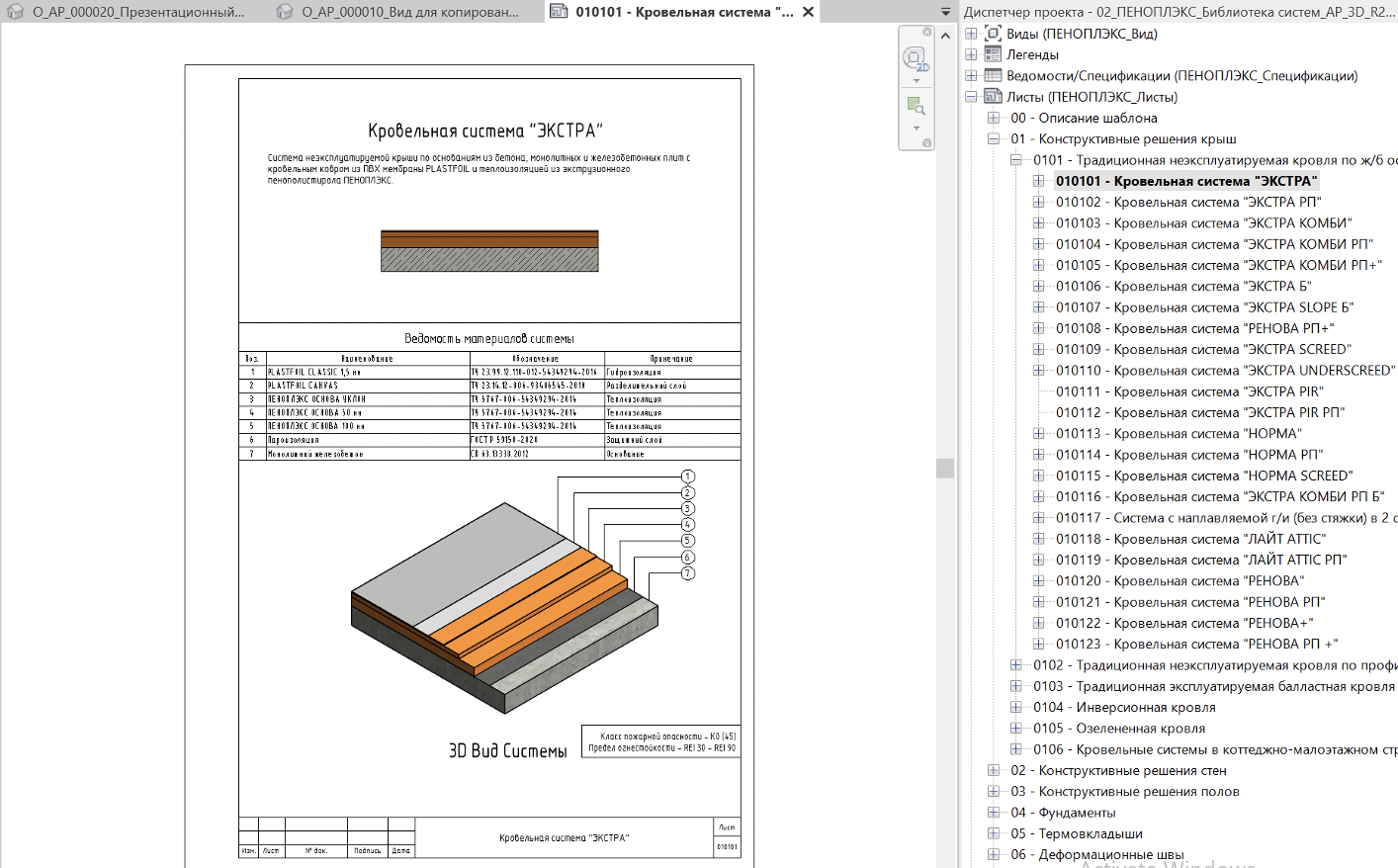

В составе библиотеки разработано множество графических материалов для ознакомления с техническим решением.

image-0

Все файлы BIM-библиотеки систем и материалов ПЕНОПЛЭКС для Revit созданы в 2020 версии программы и доступны на нескольких ресурсах:

• На сайте компании ПЕНОПЛЭКС на странице «Модели семейств ПЕНОПЛЭКС»

На странице компании ПЕНОПЛЭКС на портале BIMLIB.

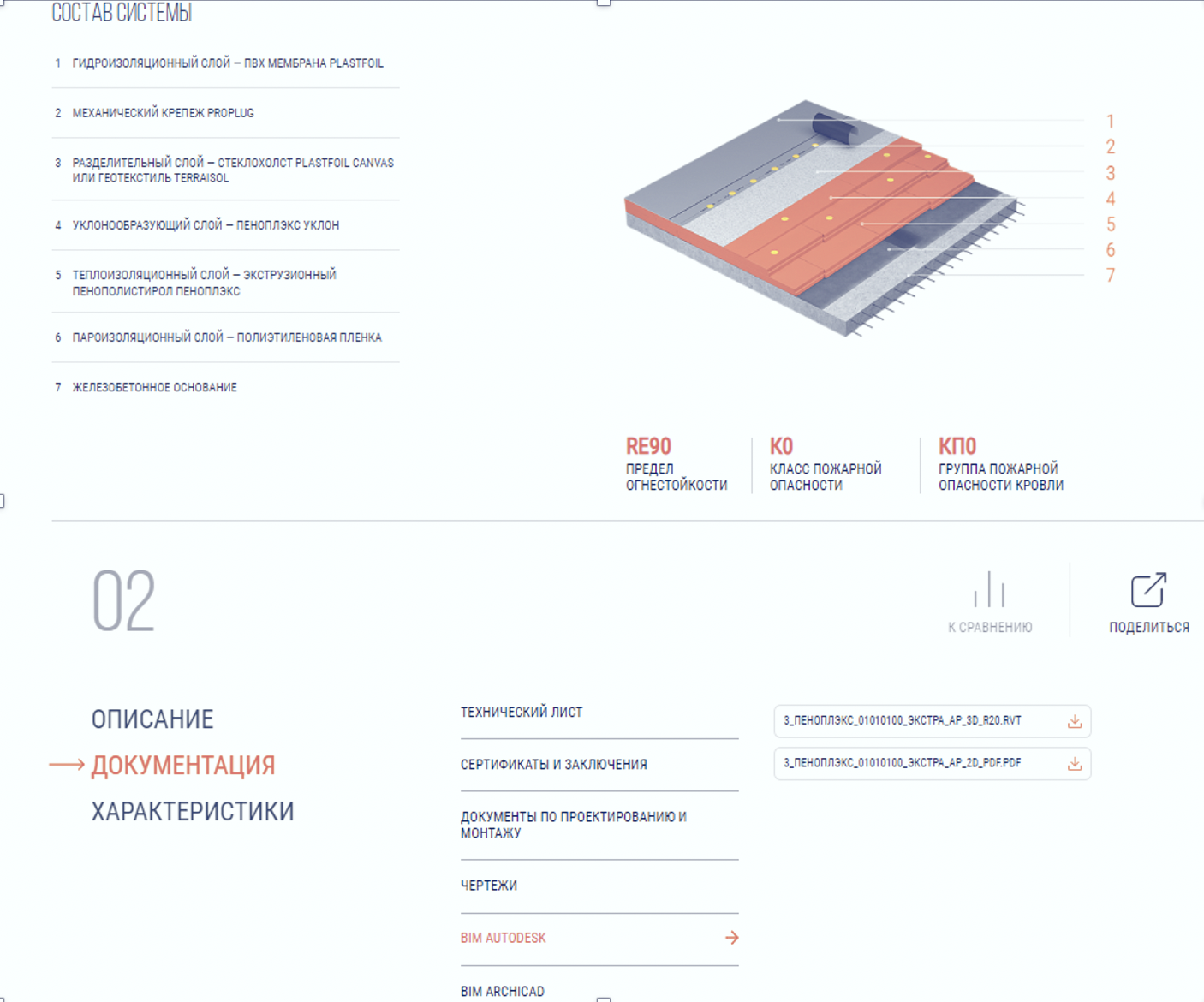

На сайте ПЕНОПЛЭКС на странице каждого технического решения доступны для загрузки файлы, содержащие необходимые системные семейства для данного конструктива.

image-0

Компания ПЕНОПЛЭКС стремится предоставлять своим партнерам удобные и современные сервисы для проектирования. Внедрение BIM-проектирования позволяет сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов и повысить тем самым эффективность проектирования и культуру строительства в целом. Мы нацелены на дальнейшее развитие и расширение BIM-библиотеки материалов и систем ПЕНОПЛЭКС.
