Технический обзор конструктивных решений фундаментов ПЕНОПЛЭКС в Renga
Компания «ПЕНОПЛЭКС» разработала BIM-каталог в российской системе проектирования Renga. Каталог создан на основе шаблона пользовательских свойств в версии 7.4.10487.0. В состав каталога Renga входят:
· 47 различных материалов компании;
· 108 стилей многослойных материалов;
· 104 системных решения компании;
· ведомости материалов и спецификации;
· сопровождающие графические материалы.
Системные решения компании «ПЕНОПЛЭКС» в составе конструкций содержат 104 решения по различным конструктивам: плоские крыши, скатные крыши, стены, фундаменты, основания. Это примеры исполнения в Renga систем «ПЕНОПЛЭКС» с применением материалов компании, реализованные с помощью нескольких инструментов.
В этой статье рассмотрим конструктивные решения фундаментов.
В каталоге представлено 10 конструктивных решений фундаментов, по типу и назначению конструктивные решения объединены в несколько групп:
- Фундаменты глубокого заложения – 4 решения;
- Теплоизолированный малозаглубленный фундамент (МЗФ) – 1 решение;
- Плитные фундаменты – 3 решения;
- Монолитный фундамент в несъемной опалубочной системе из плит ПЕНОПЛЭКС – 1 решение;
- Теплоизолированные фундаменты и основания на многолетнемерзлых грунтах – 1 решение.
Рассмотрим подробнее конструктивные решения фундаментов из каждой группы.
1. Фундаменты глубокого заложения
Традиционная конструкция фундамента зданий (фундамента глубокого заложения) достаточно эффективна и нашла применение на объектах жилого, общественного и производственного назначения, имеющих отапливаемые или неотапливаемые подвалы/цокольные этажи. В рассматриваемой конструкции применяется полимерная гидроизоляция PLASTFOIL GEO (способна выдерживать высокое гидростатическое воздействие).
Фиксация плит ПЕНОПЛЭКС осуществляется клеевым способом. Для эффективного отвода поверхностных вод и препятствования их скоплению в основании может быть применена пристенная система дренажа в комбинации с профилированной дренажной мембраной PLASTGUARD.
Помимо осуществления функции теплоизоляции плиты ПЕНОПЛЭКС дополнительно защищают гидроизоляционный слой от механических повреждений.

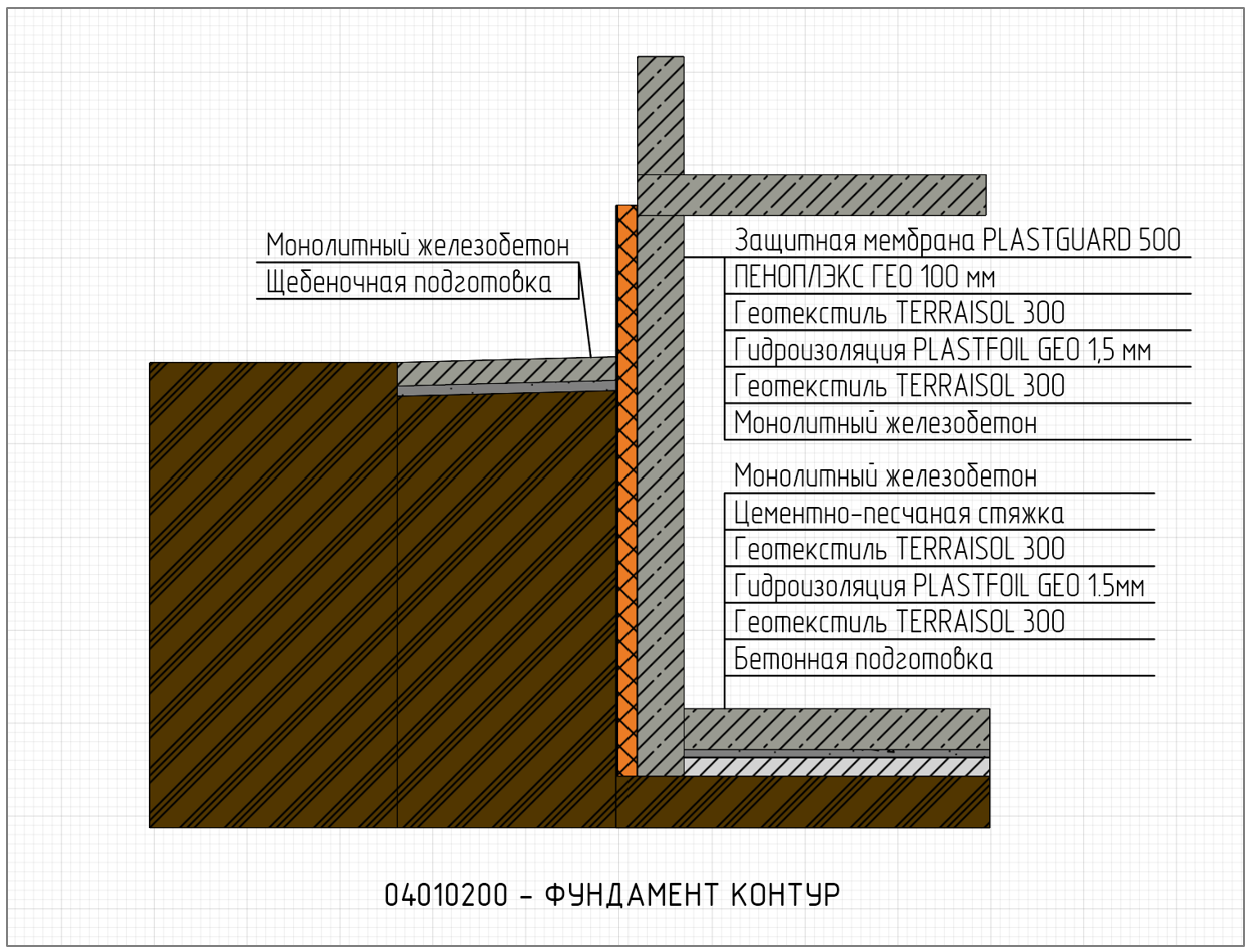

На рисунке ниже представлен разрез системы ФУНДАМЕНТ КОНТУР.
_6752b3b71c876.png?size=0x-)

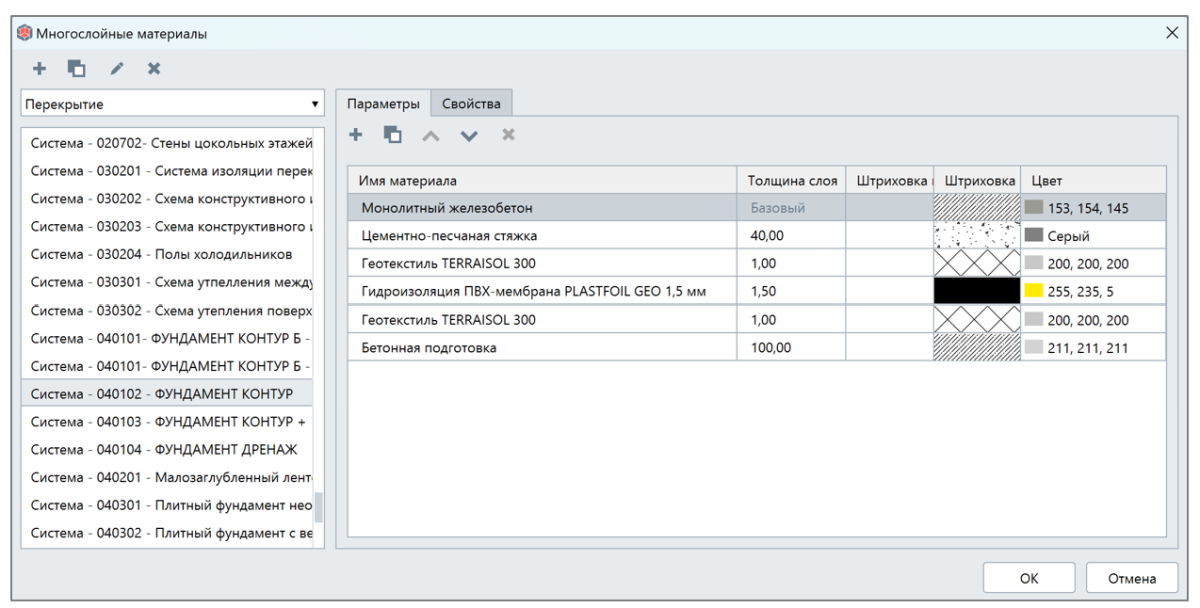

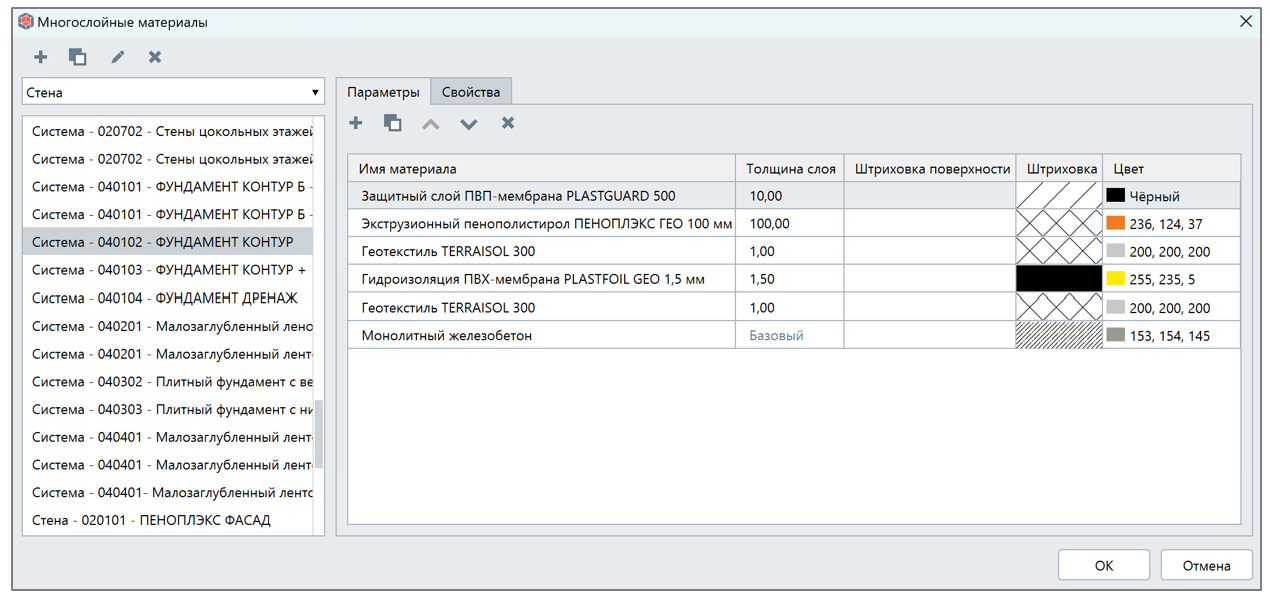

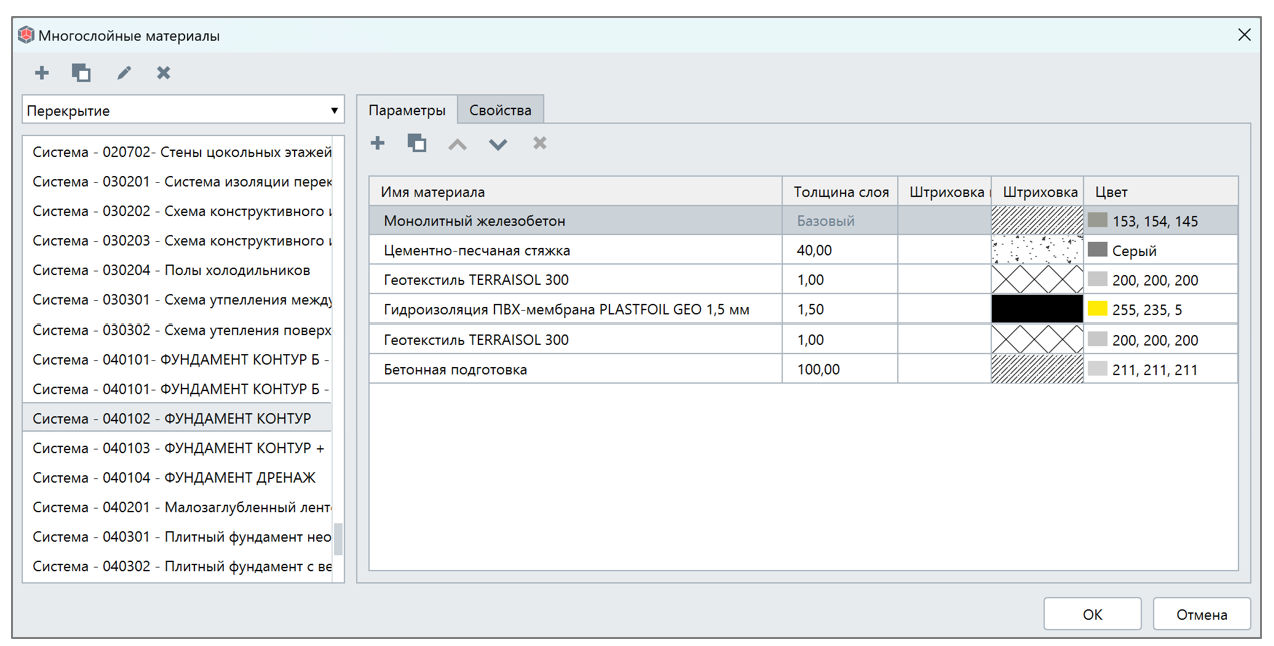

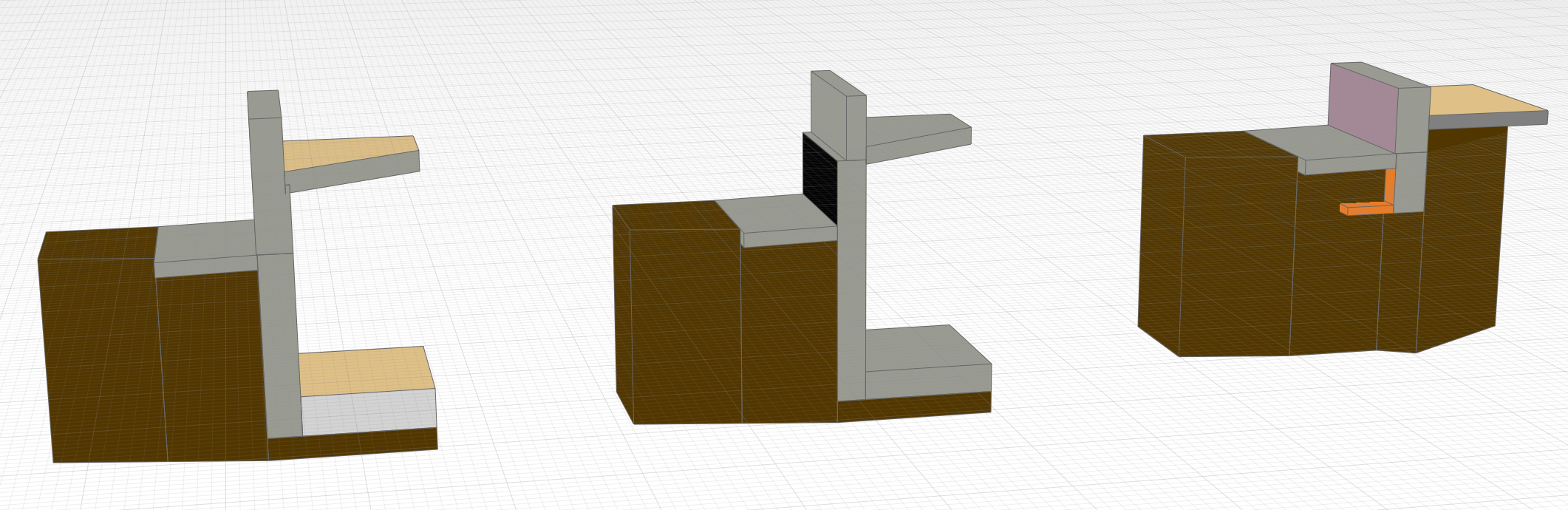

Моделирование конструктивного решения выполнено с использованием многослойных материалов категорий стена и перекрытие. Слои, входящие в конструкции, имеют все необходимые характеристики, с которыми можно ознакомиться отдельно, в разделе материалы.
В составе многослойных материалов для слоев настроена графика: штриховки и цвет, для корректного отображения на чертежах. Также каждому слою назначена толщина, для оснований толщина слоя не задана и указывается как базовая, менять ее можно через параметры при моделировании конкретного экземпляра.
2. Теплоизолированный малозаглубленный фундамент (МЗФ)
Малозаглубленные фундаменты являются традиционным решением при сооружении зданий небольшой этажности и характеризуются расположением основания фундамента в зоне сезонного промерзания. Применение теплоизоляции ПЕНОПЛЭКС позволяет изолировать подошву фундамента от сил морозного пучения и назначать минимальную глубину заложения, независимо от расчетной глубины промерзания. Для эффективного отвода поверхностных вод может предусматриваться пристенный дренаж по периметру сооружения.

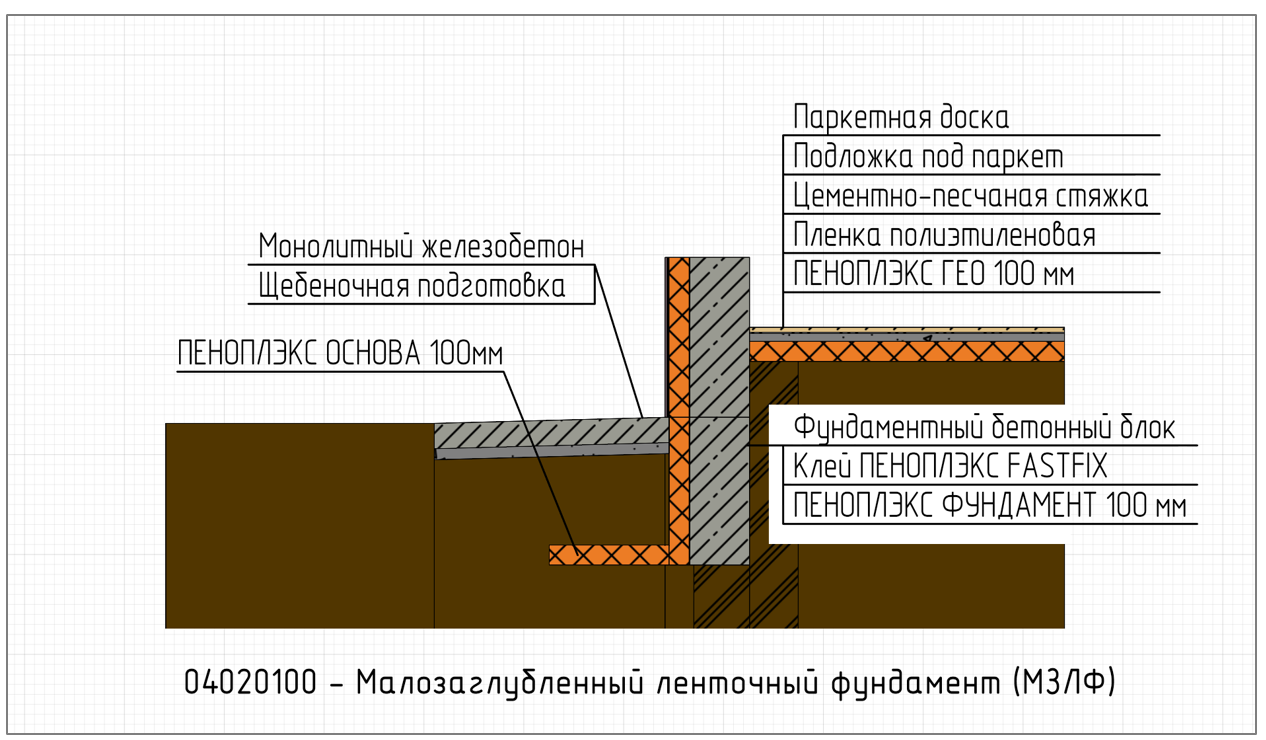

На рисунке ниже представлен разрез системы.

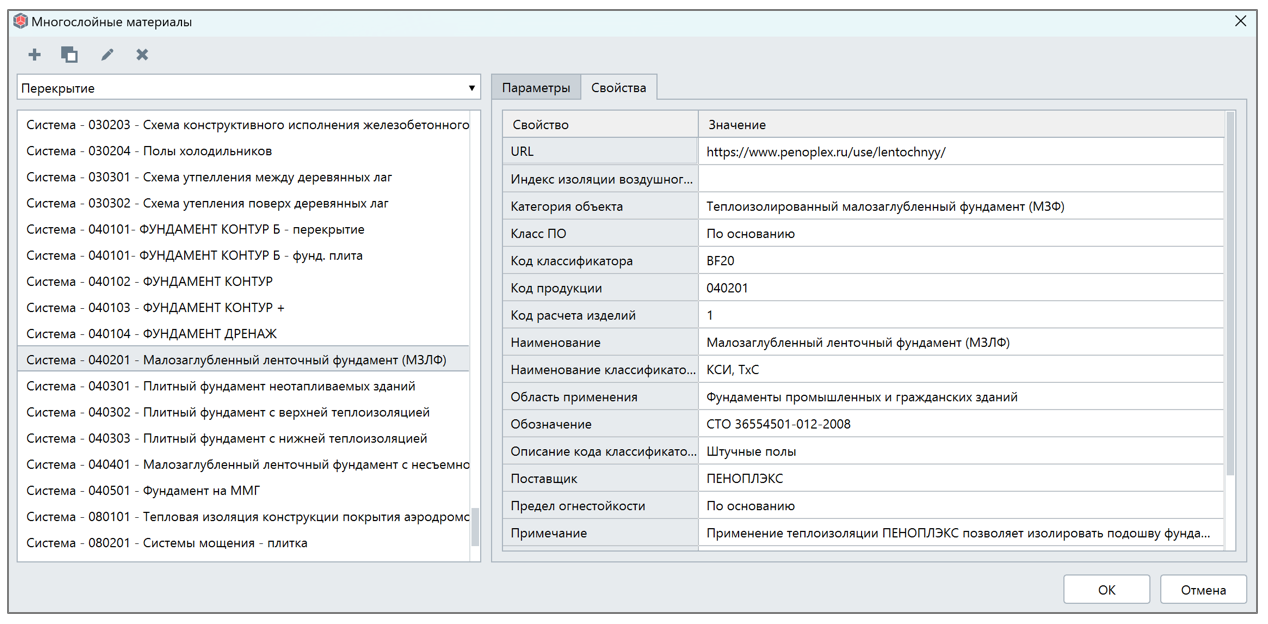

Кроме параметров у многослойных материалов заполнены также и свойства, которые позволяют ознакомиться с основными техническими характеристиками системы. Так как библиотека разработана на стандартном шаблоне пользовательских свойств, при копировании систем в проект, разработанный на таком же шаблоне, свойства не будут дублироваться.

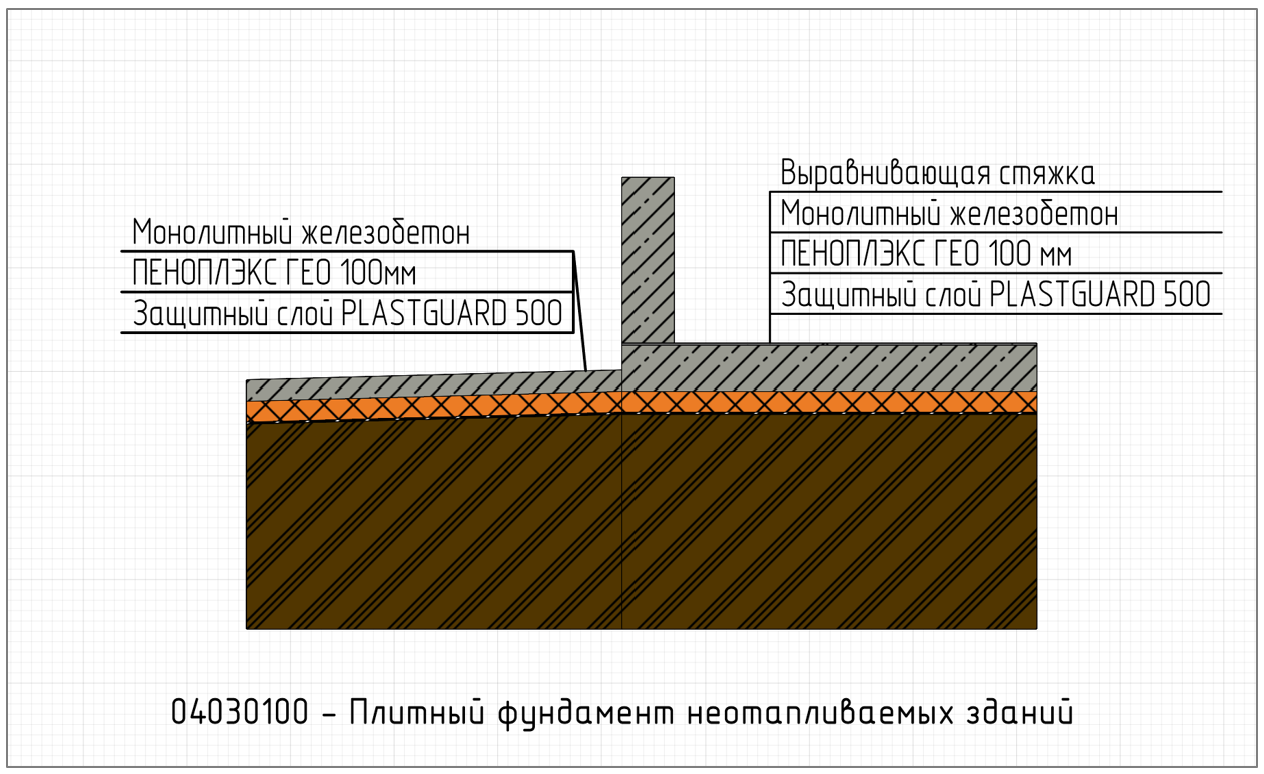

3. Плитный фундамент
Рассматриваемая конструкция является разновидностью малозаглубленного фундамента. Использование системы позволяет исключить процессы морозного пучения благодаря укладке теплоизоляционных плит ПЕНОПЛЭКС непосредственно под фундамент, а также исключает необходимость в последующей теплоизоляции пола. Для эффективного отвода поверхностных вод может предусматриваться пристенный дренаж по периметру сооружения.

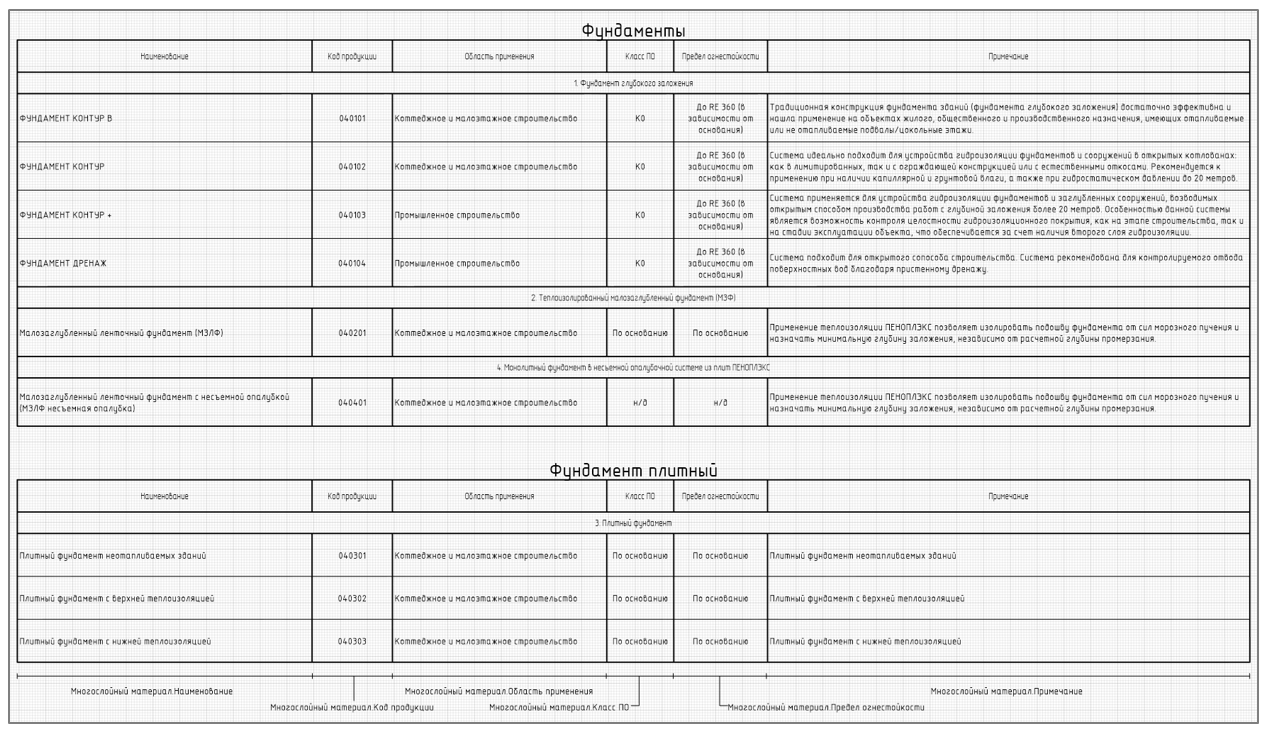

Также в библиотеке настроены спецификации по конструкциям, перейти к ним можно через обозреватель проекта и раздел спецификации.
4. Монолитный фундамент в несъемной опалубочной системе из плит ПЕНОПЛЭКС
Экструзионный пенополистирол характеризуется отличными физико-механическими свойствами, допускающими применение материала в несъемных опалубочных системах. Система позволяет использовать плиты ПЕНОПЛЭКС в качестве несъёмной опалубки при возведении монолитных фундаментов, что не только делает конструкцию энергоэффективной, но и заметно снижает финансовые затраты и сроки строительства. Для эффективного отвода поверхностных вод может предусматриваться пристенный дренаж по периметру сооружения.

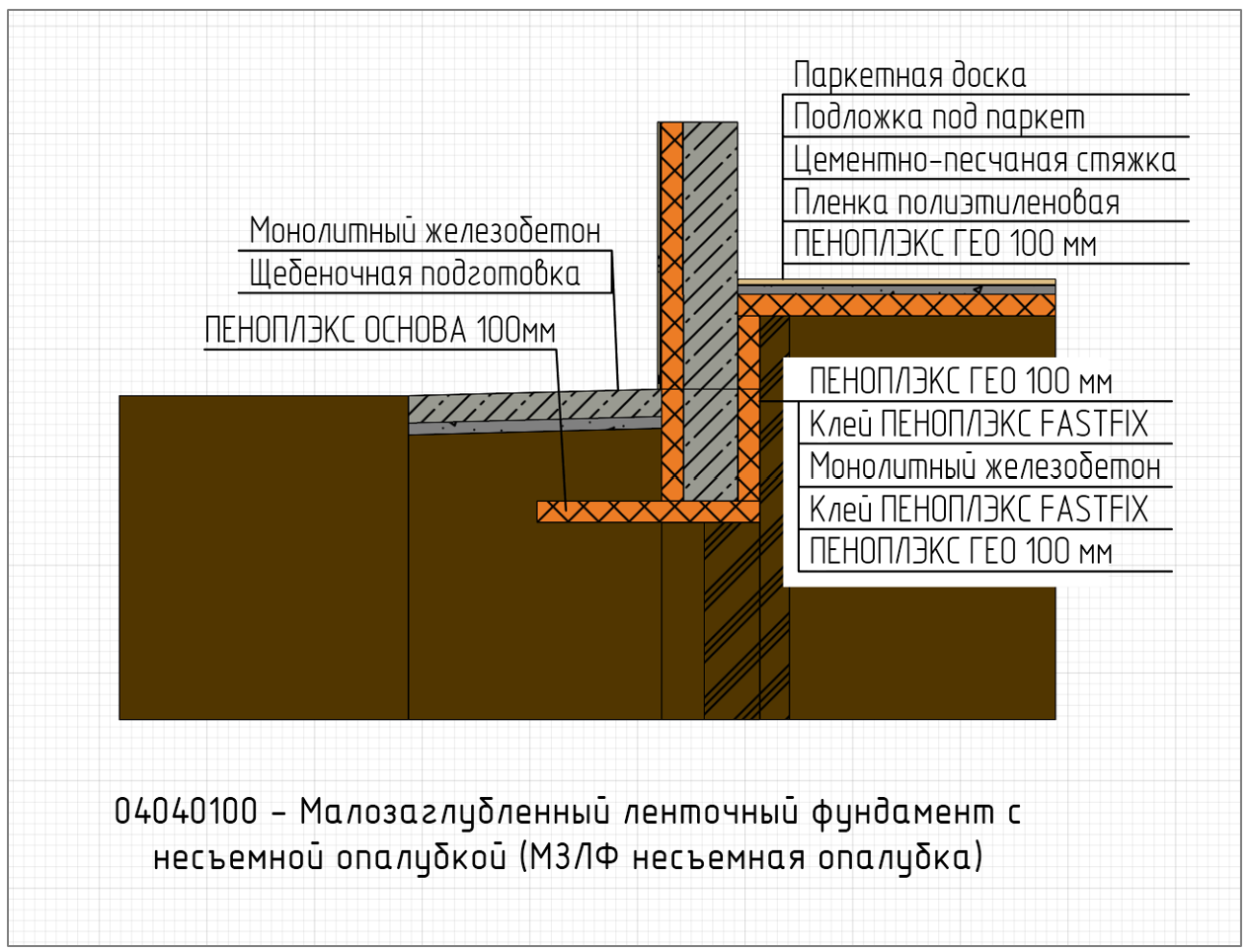

На рисунке ниже представлен разрез системы.

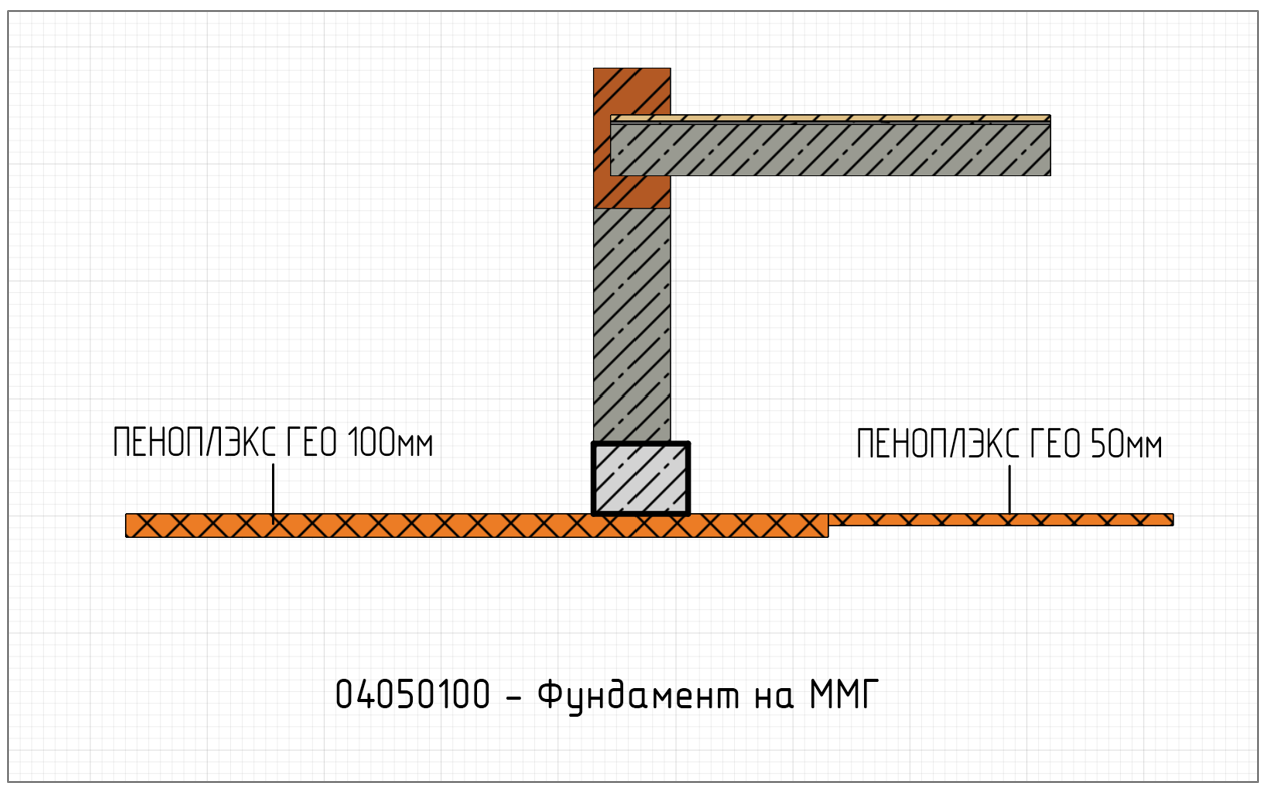

5. Теплоизолированные фундаменты и основания на многолетнемерзлых грунтах
Характерные особенности вечномерзлотного строительства, это утепление фундаментов, расположенных на подушках из уплотнённого песка. Такие технологии гарантируют высокий уровень надёжности и долговечности возведённых объектов в сочетании с экономичным расходованием материальных средств и рабочего времени.
По заключению ведущих специалистов, проблемы теплоизоляции подземных фундаментных оснований эффективно решаются применением влагостойких закрытоячеистых утеплителей типа ПЕНОПЛЭКС. Многолетняя строительная практика подтвердила целесообразность использования данных теплоизоляционных материалов. Заслуживает внимания морозостойкость плит ПЕНОПЛЭКС и стабильность рабочих параметров в сложных эксплуатационных условиях.

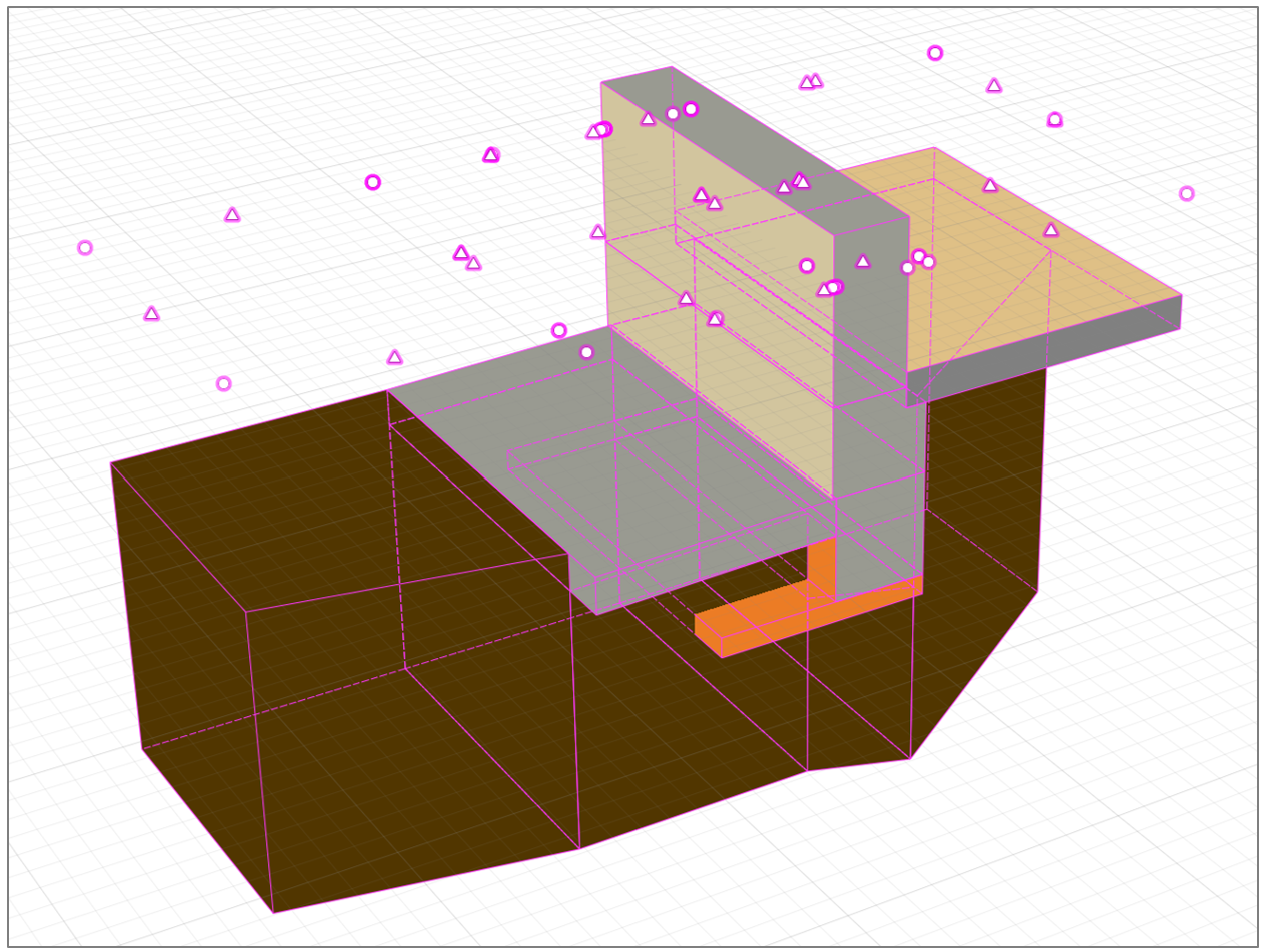

Присутствие утеплителя ПЕНОПЛЭКС в теле подсыпки положительно сказывается на уменьшении её объёма и эксплуатационной надёжности вечномерзлотного грунтового основания. На рисунке ниже представлен 3D вид системы, на котором указаны категории используемых при моделировании семейств. Можно использовать в своем проекте как узел конструкции целиком, так и скопировать только необходимые элементы

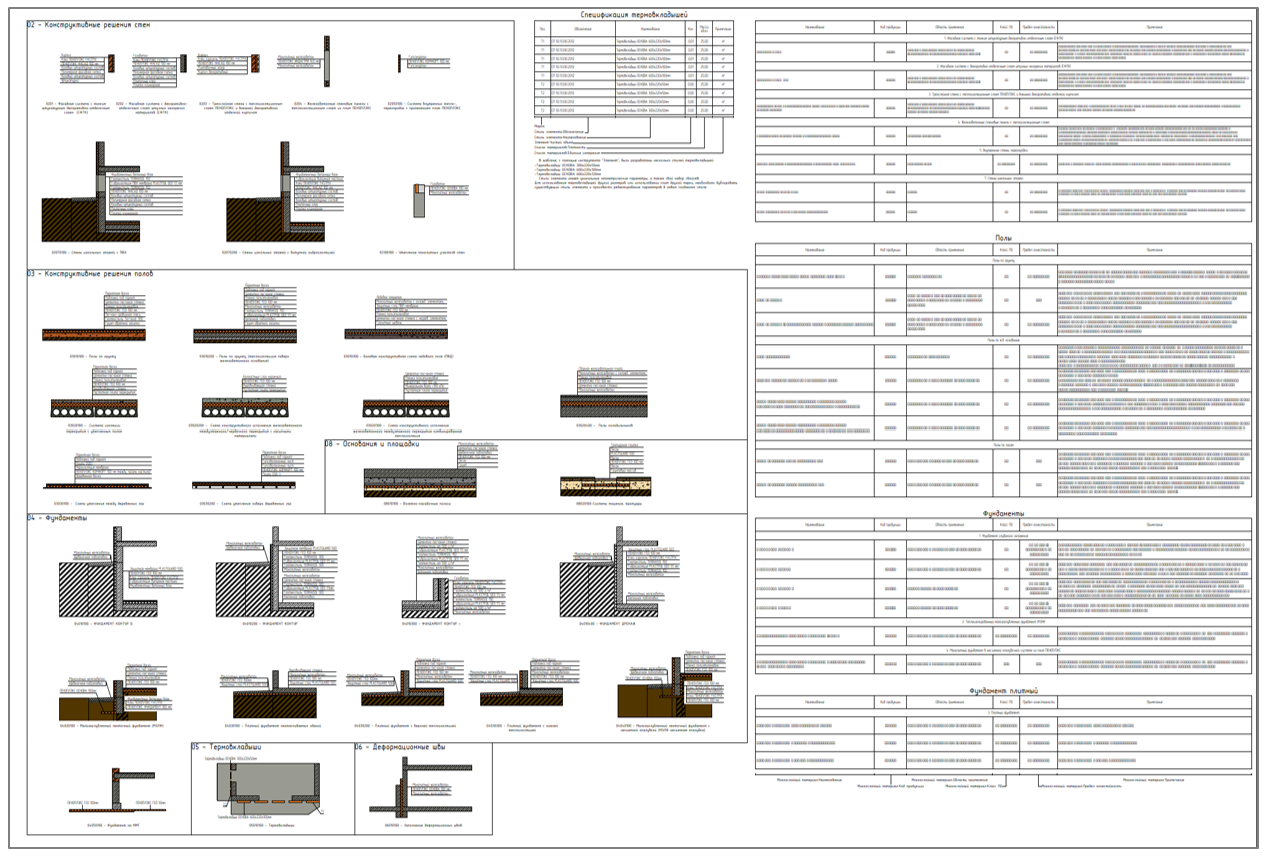

В библиотеке также есть графические материалы, оформленные на листах и позволяющие ознакомиться конфигурацией решений.
Для копирования решения к себе в проект необходимо выделить элементы на 3D виде затем, используя сочетание клавиш CTRL C скопировать их в буфер обмена и затем вставить к себе в проект и с помощью сочетания клавиш CTRL V.
При этом можно использовать в своем проекте как узел конструкции целиком, так и скопировать только необходимые элементы (многослойные материалы).
Компания ПЕНОПЛЭКС стремится предоставлять своим партнерам удобные и современные сервисы для проектирования. Внедрение BIM-проектирования позволяет сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов и повысить тем самым эффективность проектирования и культуру строительства в целом. Мы нацелены на дальнейшее развитие и расширение BIM-библиотеки материалов и систем ПЕНОПЛЭКС.
BIM-библиотеки «ПЕНОПЛЭКС» разработаны не только для программного обеспечения Renga, но также и для Model Studio CS, Autodesk Revit и ArchiCAD. Все решения выполнены с учетом стандартов моделирования и оформления в конкретной программе. Множество разработанных файлов позволяют использовать библиотеки при разных уровнях интеграции в проект.
Все BIM-библиотеки систем и материалов «ПЕНОПЛЭКС» доступны:
● На сайте компании «ПЕНОПЛЭКС» в разделе BIM проектирование.
● На странице компании «ПЕНОПЛЭКС» на BIMLIB.
Компания «ПЕНОПЛЭКС» стремится предоставлять своим партнерам удобные и современные сервисы для проектирования. Внедрение BIM-проектирования позволяет сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов и повысить тем самым эффективность проектирования и культуру строительства в целом. Мы нацелены на дальнейшее развитие российского BIM-проектирования.
