Технический обзор конструктивных решений крыш ПЕНОПЛЭКС в RENGA

Компания «ПЕНОПЛЭКС» разработала BIM-каталог в российской системе проектирования Renga. В данной статье рассмотрим конструктивные решения крыш их свойства и принципы моделирования уклона кровли в данной BIM-системе.

В составе шаблона разработано 73 конструктивных решения крыш. По типу и назначению системы объединены в группы:

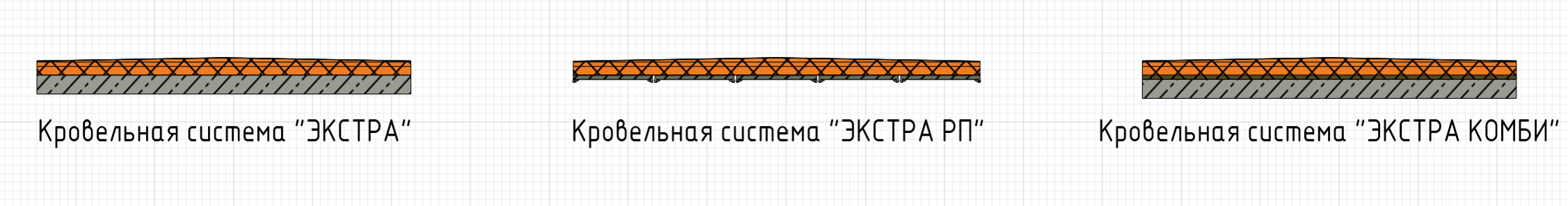

1.     Традиционная неэксплуатируемая кровля по ж/б основанию

В каталоге представлено 23 системы. Гидроизоляционный слой расположен над теплоизоляцией. Компанией ПЕНОПЛЭКС разработаны технические решения для тепло- гидроизоляции с применением полимерной ПВХ мембраны PLASTFOIL и теплоизоляцией из экструзионного пенополистирола ПЕНОПЛЭКС.

image-0

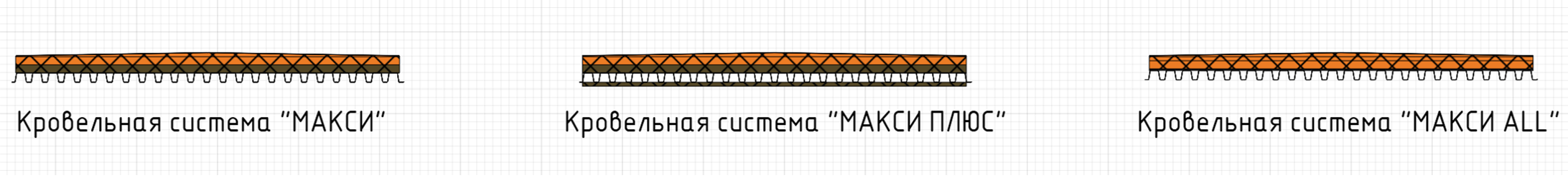

2.     Традиционная неэксплуатируемая кровля по профилированному настилу

В каталоге представлено 16 систем. Механическая система, как правило, применяется на кровлях большой площади с основанием из профлиста: производственные здания, выставочные, складские и торговые комплексы. При монтаже данной системы гидроизоляционное покрытие фиксируется к основанию с помощью крепежных элементов. Механически закрепляемую систему кровли также называют традиционной кровлей, поскольку это наиболее распространенная система устройства плоской кровли.

image-0

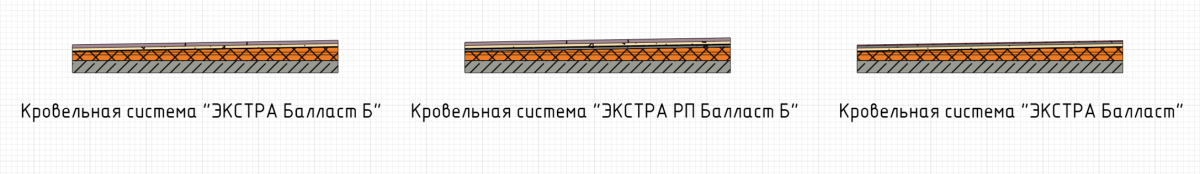

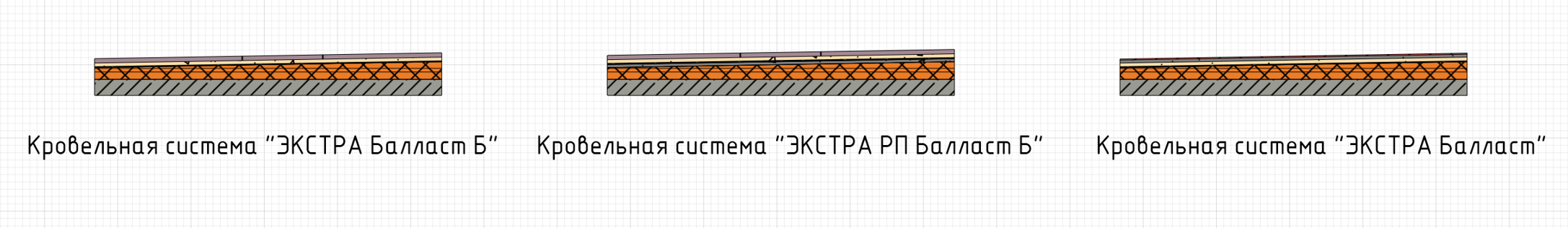

3.     Традиционная эксплуатируемая балластная кровля – 20 решений

В каталоге представлено 20 систем. Балластная кровля – это прочное и надежное эксплуатируемое покрытие, которое находит широкое применение при устройстве крыш производственных, торговых и административных зданий, где предполагаются регулярные механические нагрузки на кровлю. Основное отличие балластной кровли от механически закрепляемой (традиционной) состоит в том, что крепление гидроизоляционного покрытия к основанию производится при помощи балласта.

image-0

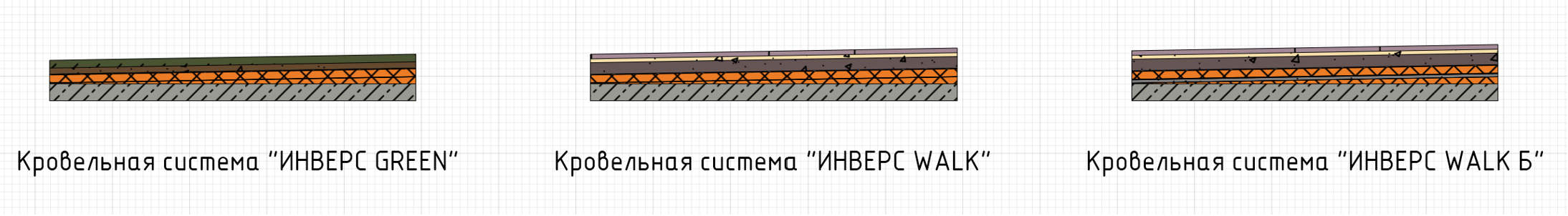

4.     Инверсионная кровля

В каталоге представлено 8 систем. Конструкция инверсионных кровель "перевернута" по сравнению с конструкцией традиционной кровли: гидроизоляционный слой располагается под слоем утеплителя из экструдированного пенополистирола, который защищает его от механических и температурных воздействий.

image-0

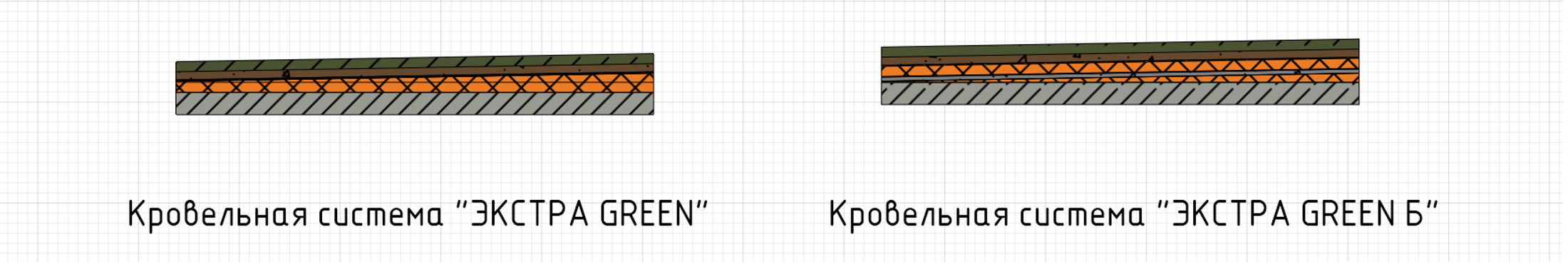

5.     Озелененная кровля

В каталоге представлено 2 системы. Система озелененной крыши по основаниям из бетона, монолитных и железобетонных плит с кровельным ковром из ПВХ мембраны PLASTFOIL с влаго - и биостойкой теплоизоляцией из экструзионного пенополистирола ПЕНОПЛЭКС.

image-0

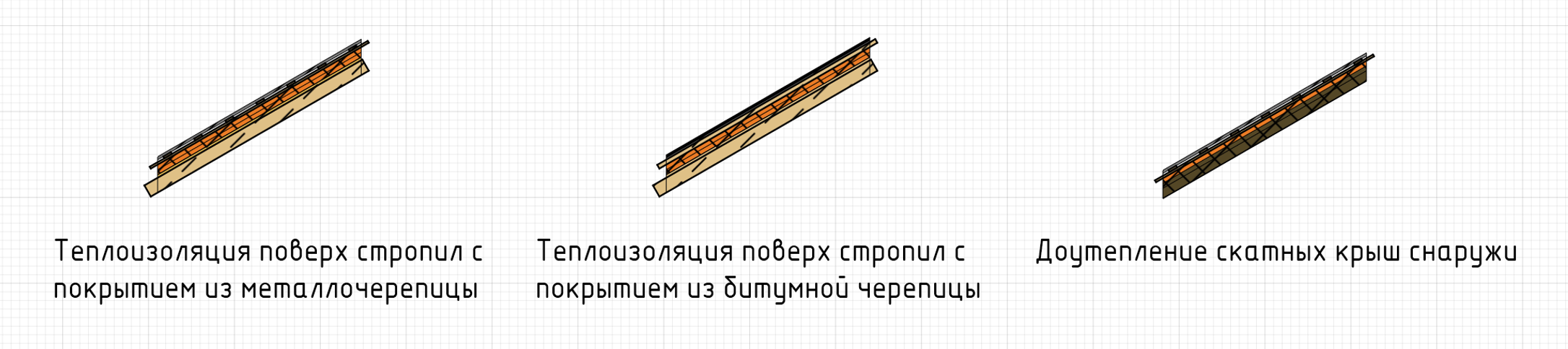

6.     Кровельные системы в коттеджно-малоэтажном строительстве – 4 решения.

В каталоге представлено 4 системы. Системы позволяют произвести утепление скатных кровель как новых, так и существующих. В составе систем присутствуют дополнительные конструктивные элементы в виде балок.

image-0

Формирование уклона крыш

Для создания плоских крыш с уклоном применяются два инструмента «Перекрытие» и «Крыша». Основание крыши выполняется с помощью инструмента «Перекрытие». Базовым слоем назначается самый верхний слой конструкции, который будет подрезан инструментом «Крыша». Каждому инструменту присваивается соответствующий стиль, в котором содержатся все необходимые слои кровельной системы.

Например, чтобы сформировать систему «ЭКСТРА WALK Б» с уклонообразующим слоем, используются инструменты «Перекрытие» и «Крыша», к каждому из которых применен стиль с именем из соответствующей категории:

 «СИСТЕМА – 01031200 – ЭКСТРА WALK Б».

Таким образом получаем систему, состоящую из элементов:

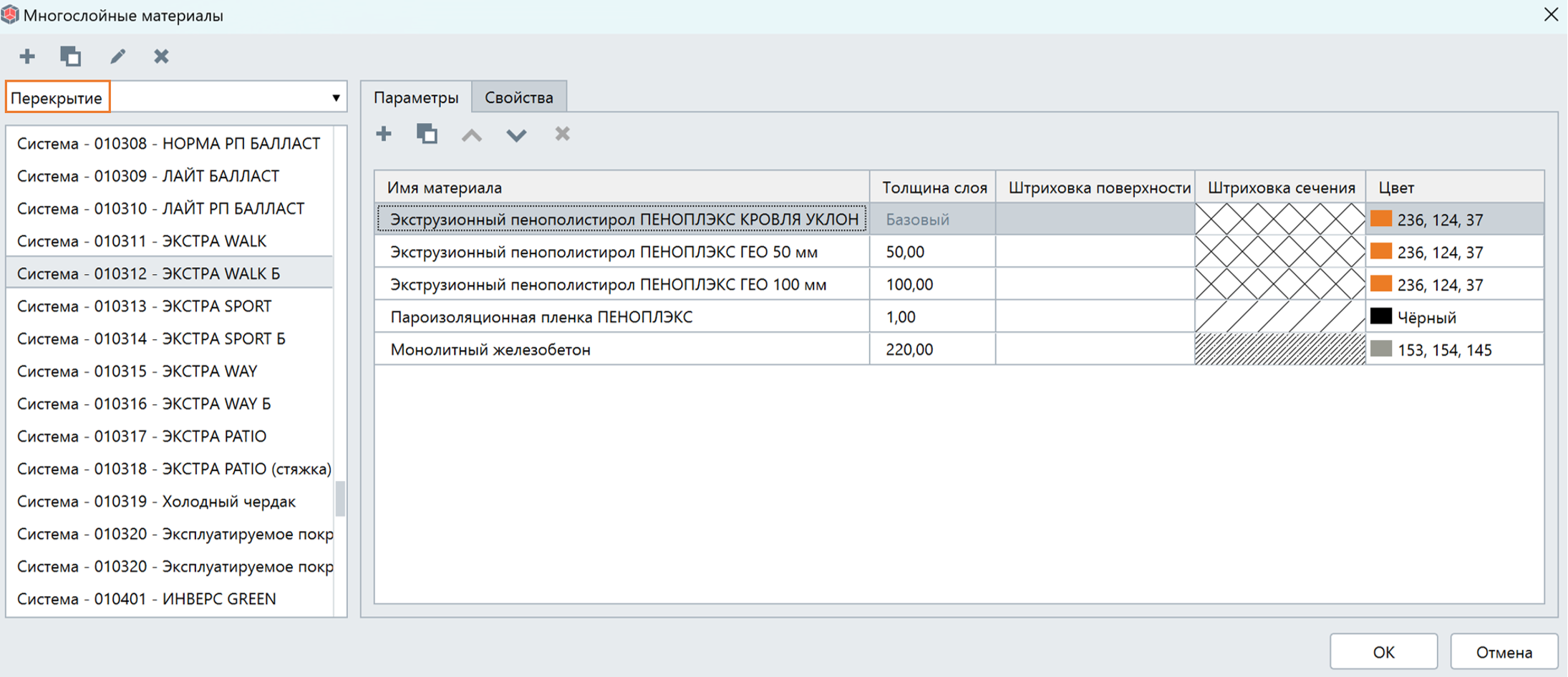

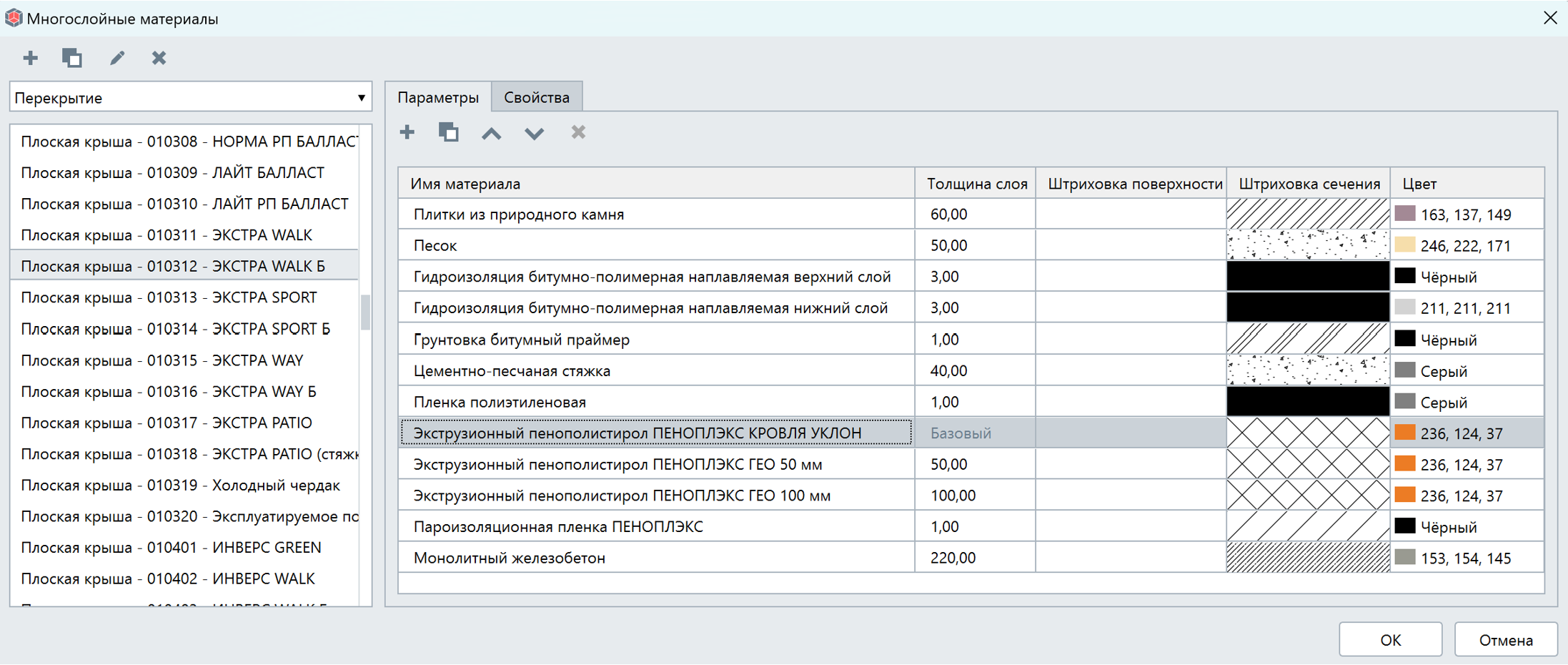

1.     Перекрытие – «СИСТЕМА – 01031200 – ЭКСТРА WALK Б»

image-0

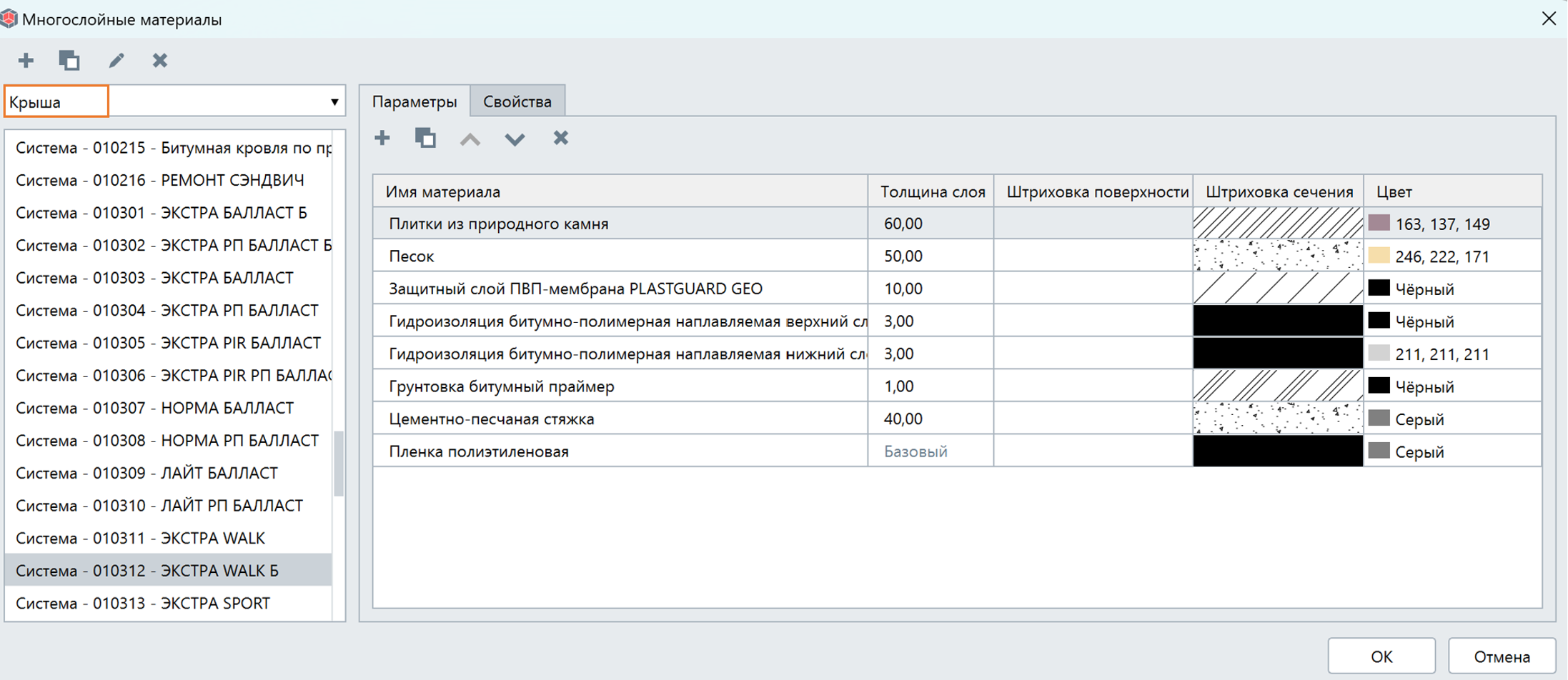

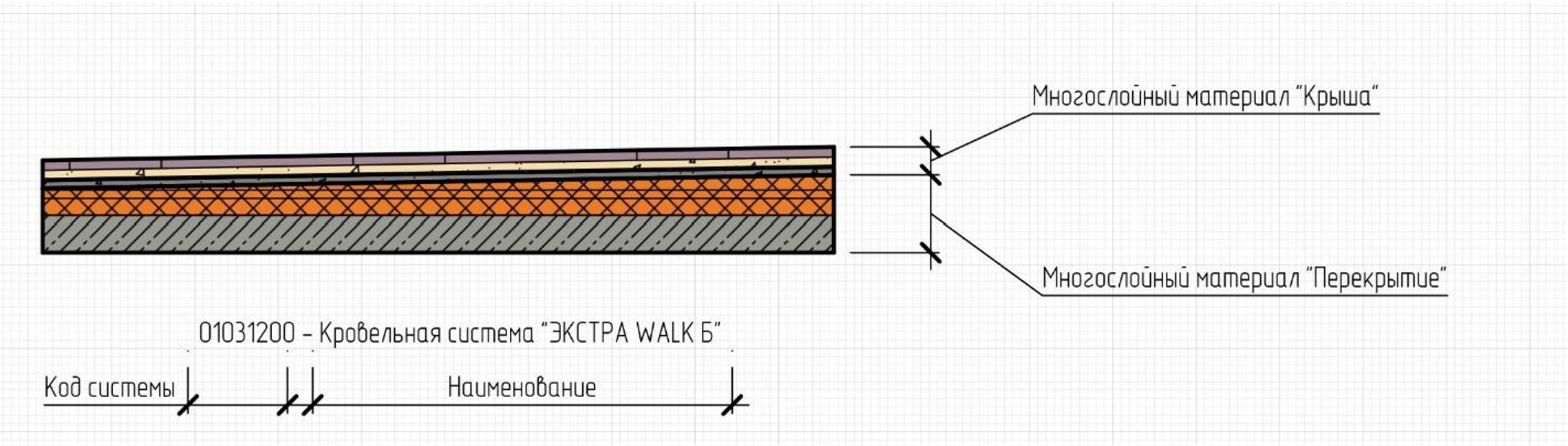

2.     Крыша – «СИСТЕМА – 01031200 – ЭКСТРА WALK Б».

image-0
image-1

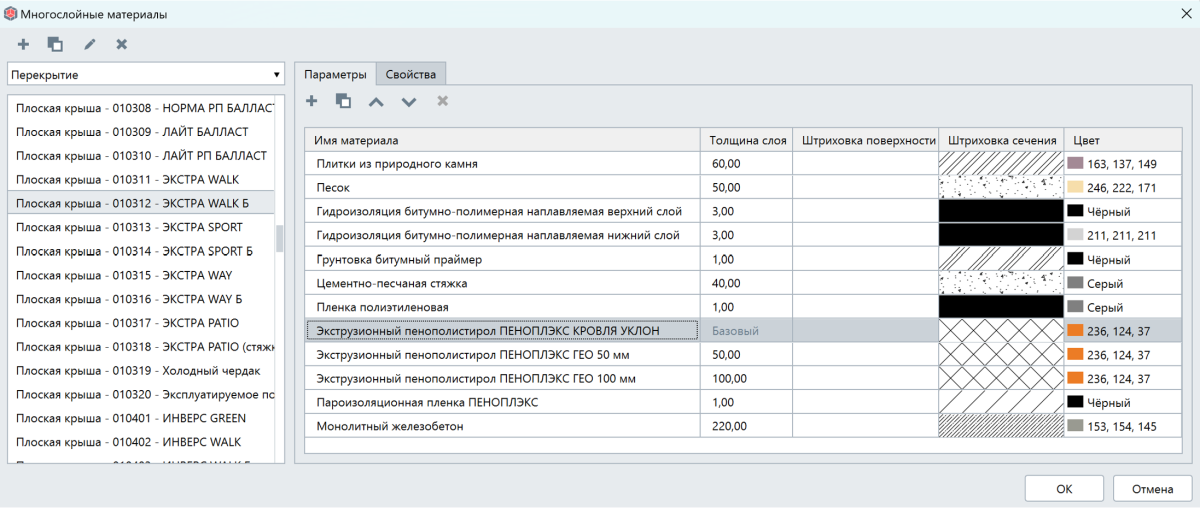

Если нет необходимости моделировать уклонообразующий слой, используется один инструмент с соответствующим именем стиля, например:

Перекрытие – «Плоская крыша – 01031200 – ЭКСТРА WALK Б».

Стиль с именем «Плоская крыша» уже содержит все необходимые слои кровельной системы.

image-0

Аналогичным образом в библиотеке созданы все типы плоских крыш. Такой подход позволяет: в одном случае – смоделировать уклонообразующие участки крыш и получить точный объем материалов, в другом случае – максимально быстро, не прорабатывая уклоны, передать в проект данные о кровельной системе, которые содержат информацию о самом многослойном материале.

Свойства систем

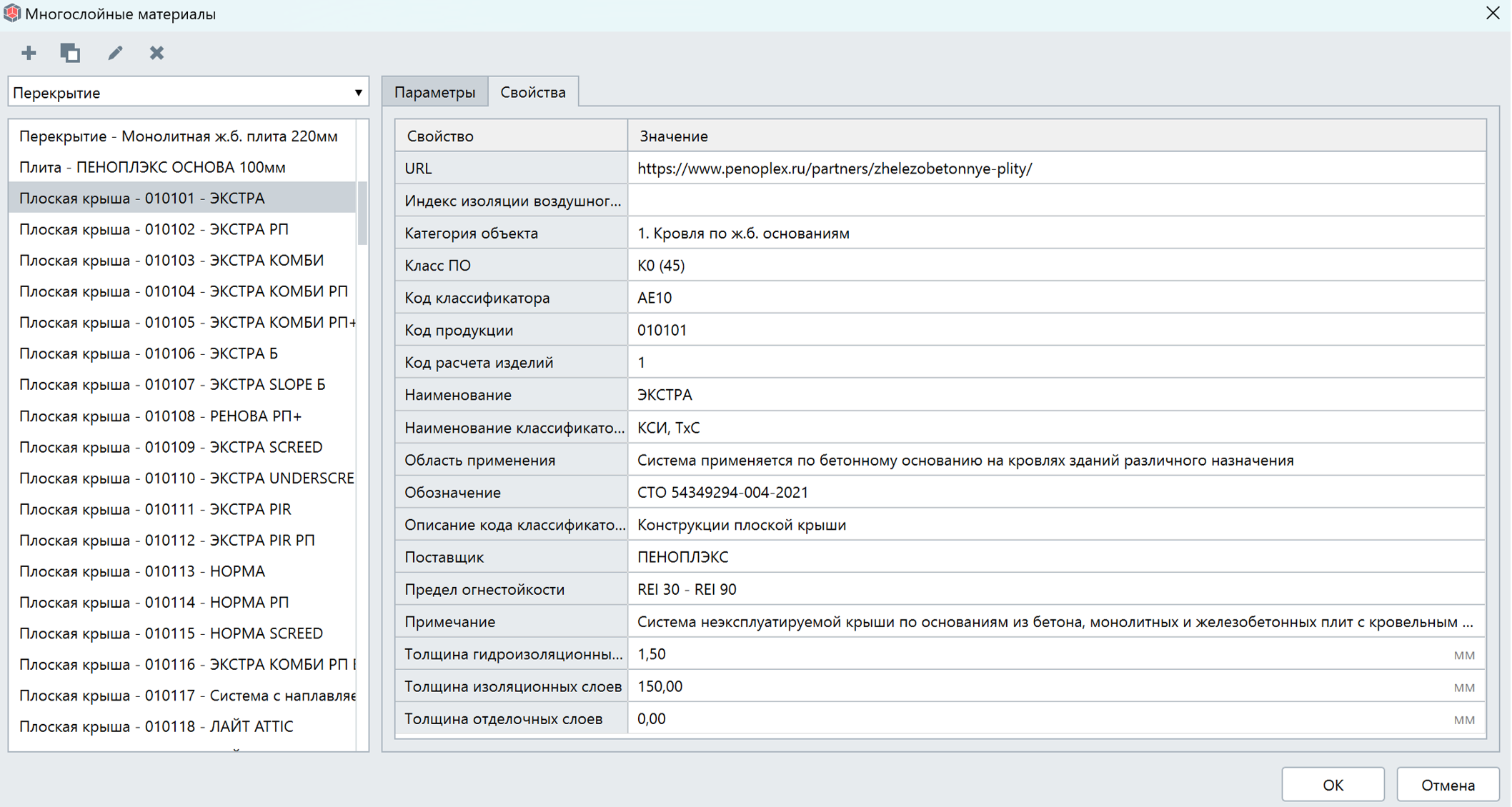

Каталог создан на основе шаблона пользовательских свойств, то есть все материалы, стили и элементы каталога содержат полный набор свойств с основными характеристиками, которые не будут дублироваться при интеграции данных из одного проекта в другой.

Для кровельных систем заполнены все необходимые свойства, которые соответствуют актуальным техническим характеристикам.

image-0

Графические материалы и спецификации

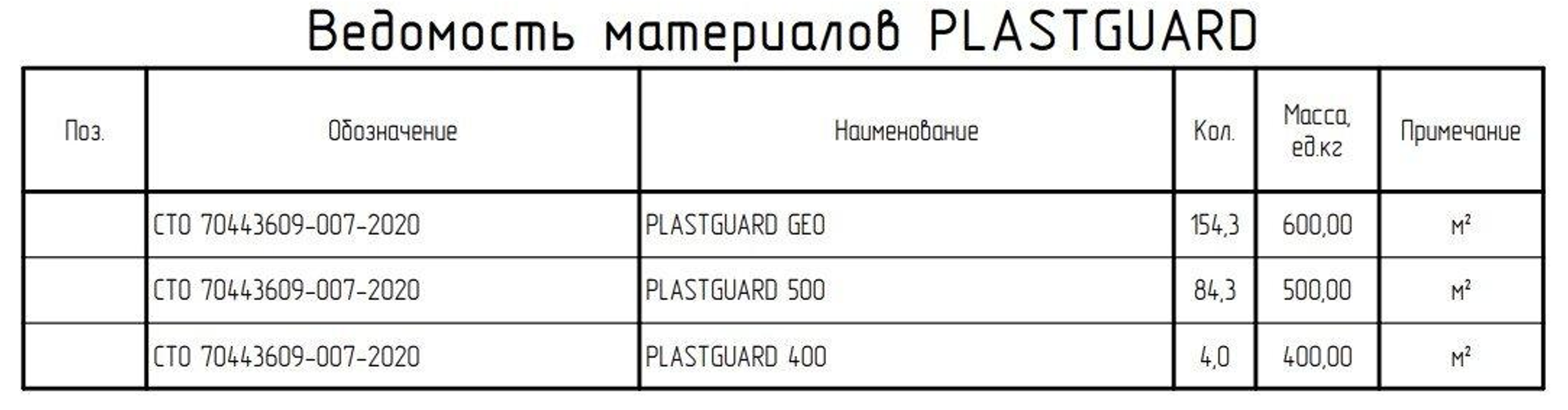

В библиотеке разработаны графические материалы по каждой системе, которые позволяют ознакомиться с конструкцией и получить дополнительную информацию о системе. Для систем разработаны шаблоны спецификаций и ведомости материалов.

image-0

Для того чтобы использовать необходимую систему или спецификацию из каталога ПЕНОПЛЭКС необходимо выбрать ее в библиотеке, скопировать в буфер обмена, а затем вставить в свой файл.

Где скачать BIM-библиотеки систем и материалов «ПЕНОПЛЭКС»

BIM-библиотеки «ПЕНОПЛЭКС» разработаны не только для программного обеспечения Renga, но также и для Model Studio CS, Autodesk Revit и ArchiCAD. Все решения выполнены с учетом стандартов моделирования и оформления в конкретной программе. Множество разработанных файлов позволяют использовать библиотеки при разных уровнях интеграции в проект.

Все BIM-библиотеки систем и материалов «ПЕНОПЛЭКС» доступны:

На сайте компании «ПЕНОПЛЭКС» в разделе BIM проектирование.

На странице компании «ПЕНОПЛЭКС» на портале BIMLIB.

Компания «ПЕНОПЛЭКС» стремится предоставлять своим партнерам удобные и современные сервисы для проектирования. Внедрение BIM-проектирования позволяет сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов и повысить тем самым эффективность проектирования и культуру строительства в целом. Мы нацелены на дальнейшее развитие российского BIM-проектирования.
