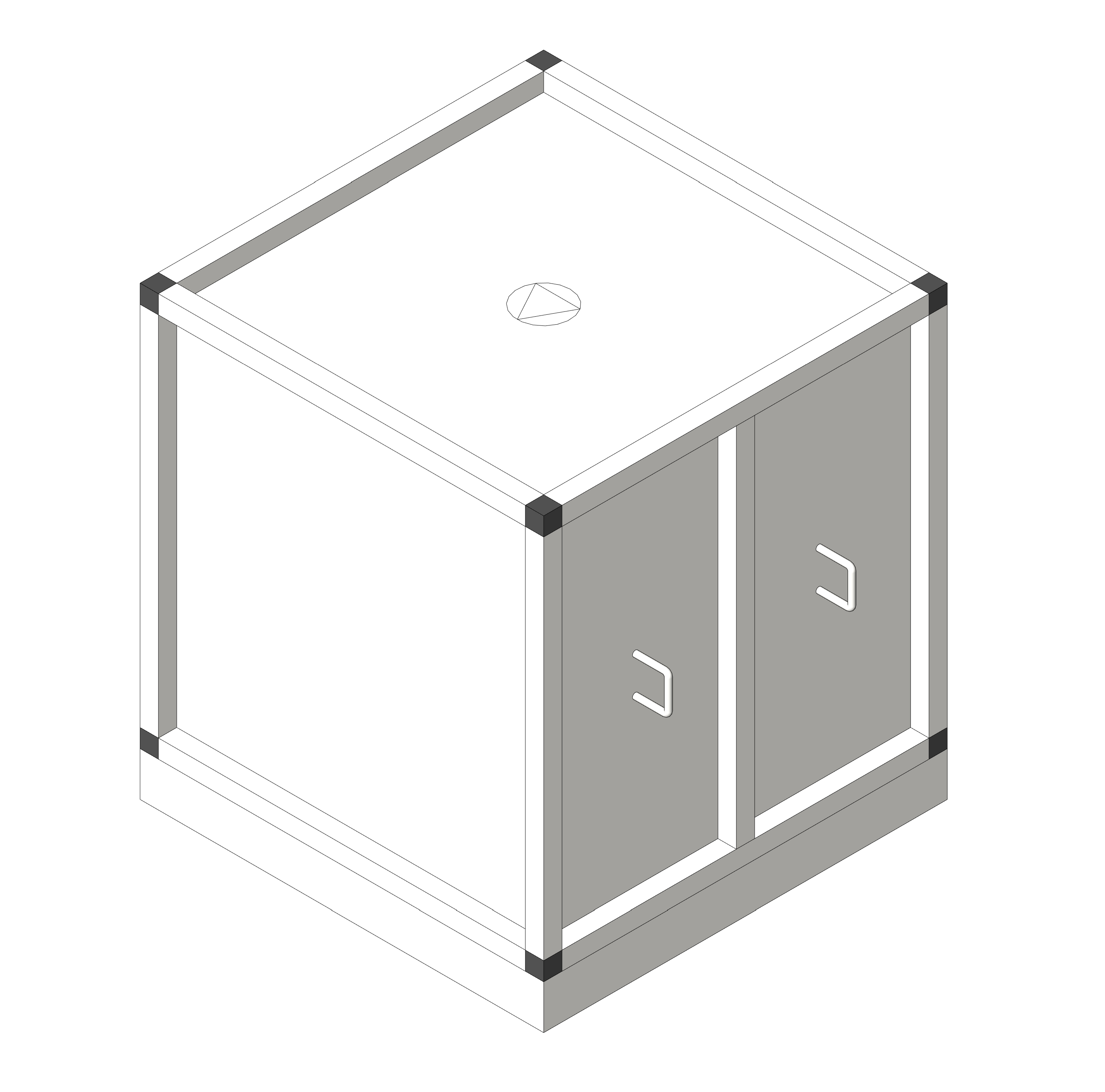

Секция вентилятора (выхлоп вверх) SUPB, V2

Name: Секция вентилятора (выхлоп вверх) SUPB, V2
Brand: СВОК

Обновлено в 2025 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Секция вентилятора представлена восемью типоразмерами, в каждом из которых возможны различные комбинации рабочего колеса и применяемого электродвигателя, что увеличивает функциональные возможности установок SUPB. Рабочее колесо обеспечивает высокое качество и надежность работы вентиляторов. Все вентиляторы имеют свободное рабочее колесо с назад загнутыми лопатками, установленное непосредственно на валу электродвигателя. Вентиляторная группа располагается на жесткой стальной раме. Для предотвращения передачи вибраций от вентиляторной группы на корпус применяются высокоэффективные резиновые изоляторы.

Файлы для скачивания


rfa	СВ_Установка-SUPB_Вентилятор_СВОК_V2.rfa	2.3 MB	Revit 2019

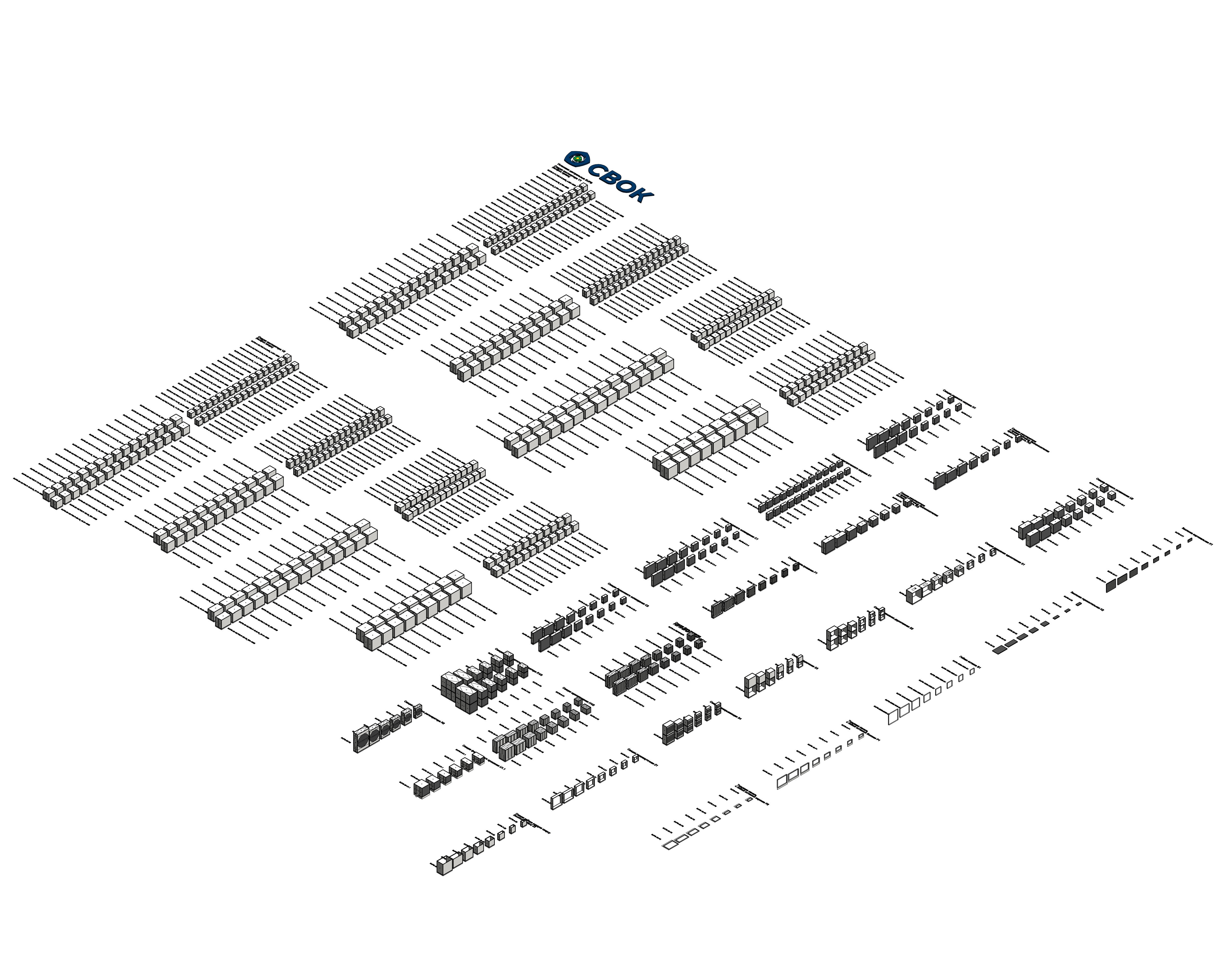

rvt	СВ_УстановкиЦентральныеSUPB_СВОК.rvt	180.1 MB	Revit 2019
pdf	svok-instruktsiya_po_rabote_s_modelyami.pdf	1.7 MB	—
txt	СВ_Установка-SUPB_Вентилятор_СВОК_V2.txt	101 KB	—

Типоразмеры (224)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Ток ADSK Ток	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Частота вращения вентилятора ADSK_Частота вращения вентилятора	Двигатель	Диаметр рабочего колеса	Типоразмер секции
SUPB-35-V2.P110.R-45x10_87.5A-400В	SUPB-35-V2.P110.R-45x10	1159	1159	Секция вентилятора (выхлоп вверх), SUPB-35-V2.P110.R-45x10	88 А	45000 Вт	45000 В·А	985	5AM250S6	1100 мм	35
SUPB-35-V2.P110.R-37x10_73.1A-400В	SUPB-35-V2.P110.R-37x10	1059	1059	Секция вентилятора (выхлоп вверх), SUPB-35-V2.P110.R-37x10	73 А	37000 Вт	37000 В·А	980	5A225M6	1100 мм	35
SUPB-35-V2.P110.R-30x10_60A-400В	SUPB-35-V2.P110.R-30x10	1009	1009	Секция вентилятора (выхлоп вверх), SUPB-35-V2.P110.R-30x10	60 А	30000 Вт	30000 В·А	980	5A200L6	1100 мм	35
SUPB-35-V2.P110.R-22x8_48.2A-400В	SUPB-35-V2.P110.R-22x8	989	989	Секция вентилятора (выхлоп вверх), SUPB-35-V2.P110.R-22x8	48 А	22000 Вт	22000 В·А	735	5A200L8	1100 мм	35
SUPB-35-V2.P110.R-18.5x8_41.1A-400В	SUPB-35-V2.P110.R-18.5x8	939	939	Секция вентилятора (выхлоп вверх), SUPB-35-V2.P110.R-18.5x8	41 А	18500 Вт	18500 В·А	735	5A200M8	1100 мм	35

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Установки центральные SUPB
Количество ADSK Количество	1
Материал ADSK Материал	СВ_Светло-Серый_СВОК_SUPB
Напряжение ADSK Напряжение	400 В
Единица измерения ADSK_Единица измерения	шт.
