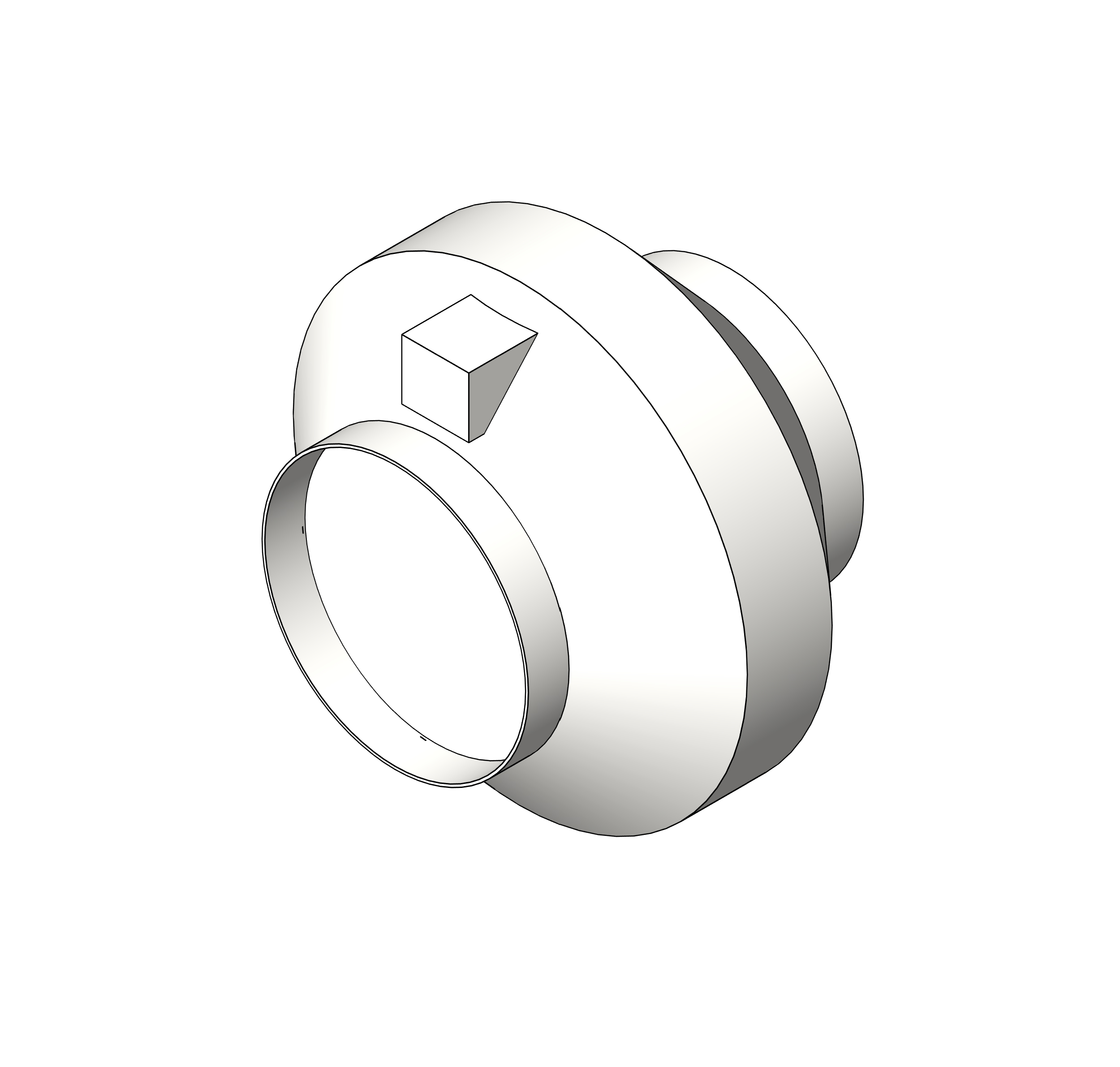

Вентилятор канальный, круглый, SVK (SVKH), DN100-315

Name: Вентилятор канальный, круглый, SVK (SVKH), DN100-315
Brand: СВОК

Обновлено в 2024 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Вентилятор предназначен для перемещения воздуха и невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.

Файлы для скачивания


rfa	sv_ventilyator_kanalnyykruglyy_dn100-315_svk-svkh.rfa	552 KB	Revit 2019
rvt	sv_kanalnoeventilyacionnoeoborudovanie_svok.rvt	69.9 MB	Revit 2019
pdf	svok-instruktsiya_po_rabote_s_modelyami.pdf	1.5 MB	—
txt	sv_ventilyator_kanalnyykruglyy_dn100-315_svk-svkh.txt	5 KB	—

Типоразмеры (12)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Ток ADSK Ток	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Частота вращения вентилятора ADSK_Частота вращения вентилятора	SVK	SVKH
SVK-100	SVK-100	2.6	2.6	Вентилятор канальный, круглый, SVK-100	0 А	70 Вт	70 В·А	2400	True	False
SVK-125	SVK-125	2.5	2.5	Вентилятор канальный, круглый, SVK-125	0 А	70 Вт	70 В·А	2400	True	False
SVK-160	SVK-160	3.7	3.7	Вентилятор канальный, круглый, SVK-160	1 А	115 Вт	115 В·А	2550	True	False
SVK-200	SVK-200	4.7	4.7	Вентилятор канальный, круглый, SVK-200	1 А	160 Вт	160 В·А	2600	True	False
SVK-250	SVK-250	4.9	4.9	Вентилятор канальный, круглый, SVK-250	1 А	220 Вт	220 В·А	2500	True	False

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Оборудование для круглых каналов
Количество ADSK Количество	1
Материал ADSK Материал	СВ_Светло-Серый_СВОК
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
