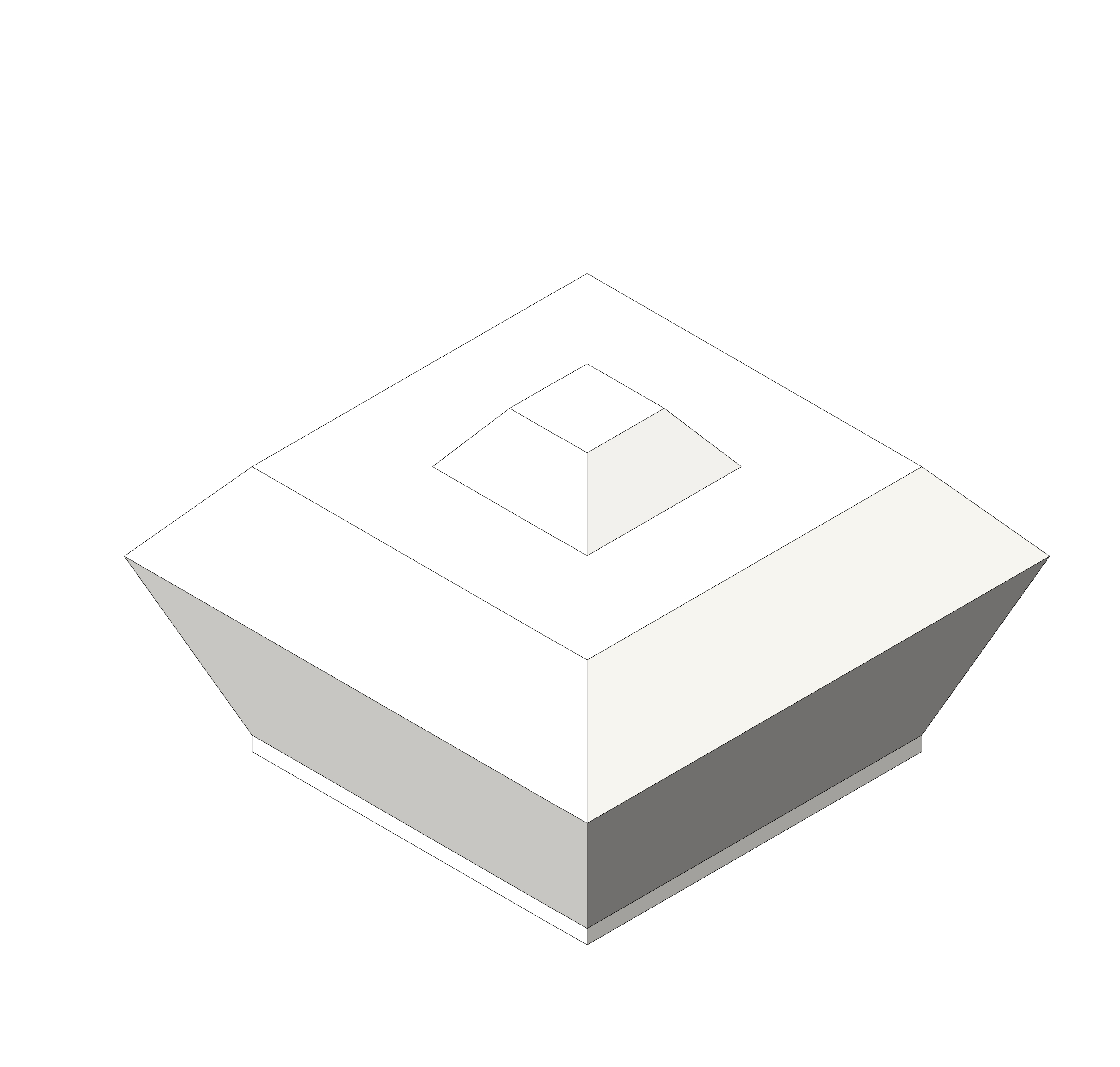

Вентилятор крышный, прямоугольный, SVKR 94-100

Name: Вентилятор крышный, прямоугольный, SVKR 94-100
Brand: СВОК

Обновлено в 2024 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Вентиляторы SVKR представлены семью типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности данной линейки вентиляторов. Корпус вентилятора изготовлен из оцинкованного стального листа толщиной 1 мм. Диффузоры изготовлены из алюминия.

Файлы для скачивания


rfa	sv_ventilyator_kryshnyypryamougolnyy_94-100_svkr.rfa	584 KB	Revit 2019
rvt	sv_kanalnoeventilyacionnoeoborudovanie_svok.rvt	69.9 MB	Revit 2019
pdf	svok-instruktsiya_po_rabote_s_modelyami.pdf	1.5 MB	—

Типоразмеры (4)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Ток ADSK Ток	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Частота вращения вентилятора ADSK_Частота вращения вентилятора	Максимальное полное давление	Максимальный расход воздуха
SVKR 94/56.4D	SVKR 94/56.4D	155	155	Вентилятор крышный, прямоугольный, SVKR 94/56.4D	7 А	3000 Вт	3000 В·А	1400	940 Па	13750 м3/ч
SVKR 94/63.4D	SVKR 94/63.4D	205	205	Вентилятор крышный, прямоугольный, SVKR 94/63.4D	12 А	5500 Вт	5500 В·А	1430	1175 Па	19950 м3/ч
SVKR 94/63.6D	SVKR 94/63.6D	185	185	Вентилятор крышный, прямоугольный, SVKR 94/63.6D	6 А	2200 Вт	2200 В·А	940	500 Па	12777 м3/ч
SVKR 100/71.6D	SVKR 100/71.6D	225	225	Вентилятор крышный, прямоугольный, SVKR 100/71.6D	6 А	2200 Вт	2200 В·А	940	625 Па	18462 м3/ч

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Крышное оборудование
Количество ADSK Количество	1
Материал ADSK Материал	СВ_Светло-Серый_СВОК
Напряжение ADSK Напряжение	380 В
Единица измерения ADSK_Единица измерения	шт.
