Технический обзор библиотеки «ПЕНОПЛЭКС» в Model Studio CS
![Технический обзор библиотеки «ПЕНОПЛЭКС» в Model Studio CS](/uploads/blogs/2022-11/превью_636bb6a448dfd.jpg)
Созданная база данных «ПЕНОПЛЭКС» включает в себя строительные материалы и многослойные поверхности. В каталоге представлены материалы следующих торговых марок компании: теплоизоляция из экструзионного пенополистирола торговой марки ПЕНОПЛЭКС®, гидроизоляционные ПВХ мембраны PLASTFOIL® и профилированные мембраны PLASTGUARD®, стеклохолст PLASTFOIL CANVAS®, геотекстиль TERRAISOL®, клей-пена PENOPLEX® FASTFIX®, ПВХ металл PLASTFOIL® FERROPLAST®.
Файл доступен для загрузки в формате (*.cde) и предназначен для импорта в проект. Дополнительно разработана инструкция по загрузке материалов в проект и применению инструментов программы. Все разработанные материалы доступны на странице компании «ПЕНОПЛЭКС».
База материалов
Файлы разработаны для применения в программном комплексе Model Studio CS в модуле «Строительные решения». После импорта данных в проект материалы становятся доступны в библиотеке стандартных компонентов.

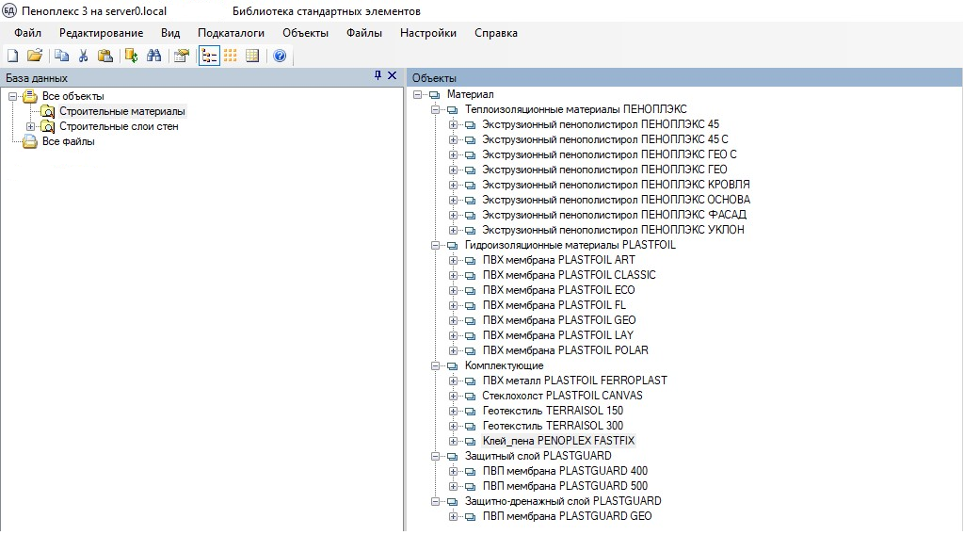

![image-0](/uploads/blogs/2022-11/%D0%91%D0%B5%D0%B7%20%D0%B7%D0%B0%D0%B3%D0%BE%D0%BB%D0%BE%D0%B2%D0%BA%D0%B0_636baa781b597.png?size=0x-)
Разработанные материалы разделены на следующие категории:
— Теплоизоляционные материалы торговой марки ПЕНОПЛЭКС®
— Гидроизоляционные материалы PLASTFOIL®
— Комплектующие: стеклохолст PLASTFOIL CANVAS®, геотекстиль TERRAISOL®, клей-пена PENOPLEX® FASTFIX®, ПВХ металл PLASTFOIL® FERROPLAST®
— Защитный слой PLASTGUARD®
— Защитно-дренажный слой PLASTGUARD GEO®
Дополнительно стоит отметить наличие расширенных параметров материала, данные которых можно найти в его свойствах. Добавлены следующие расширенные параметры:
— прочность на сжатие;
— группа горючести;
— типовые размеры плит;
— водопоглощение;
— воспламеняемость;
— типовые размеры рулонов;
— поверхностная плотность и пр.
С помощью базы материалов компании «ПЕНОПЛЭКС» в программной среде «Model Studio CS. Строительные решения» можно создавать строительные поверхности. Материалы могут применятся в строительных изделиях любых категорий: стены, крыши, перекрытия.

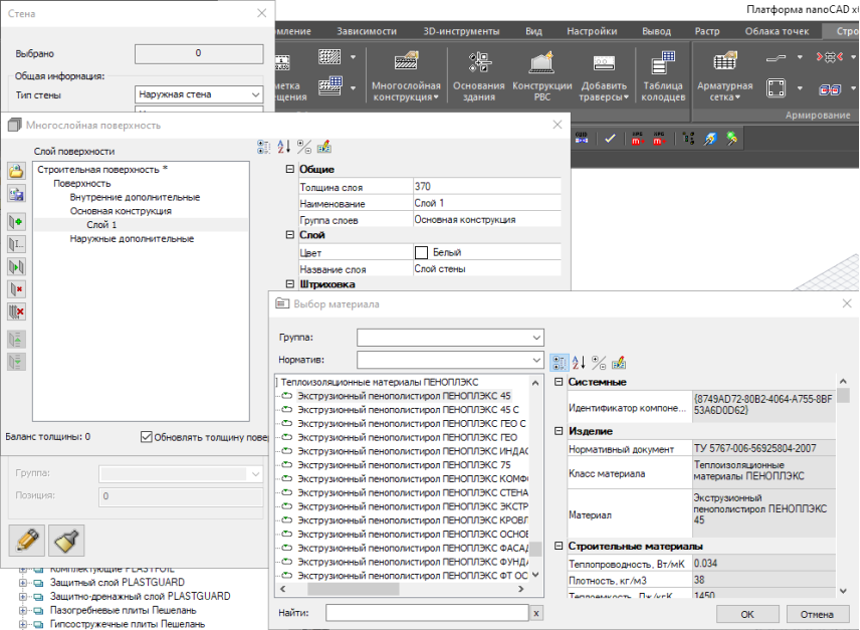

![image-0](/uploads/blogs/2022-11/2_636baa989eb24.png?size=0x-)
Многослойные конструкции
В составе многослойных конструкций разработано 9 систем «ПЕНОПЛЭКС», которые охватывают следующие конструктивы:
1. Традиционная неэксплуатируемая кровля по железобетонному основанию.
2. Традиционная неэксплуатируемая кровля по профилированному настилу.
3. Традиционная эксплуатируемая балластная кровля.
4. Фасадная теплоизоляционная композиционная система с наружным штукатурным слоем.
5. Фасадная система с декоративно-отделочным слоем из штучных негорючих материалов.
6. Фасады с кирпичной облицовкой.
Для использования многослойных конструкций следует осуществить импорт данных в проект. Системы будут доступны во вкладке «Строительные слои стен» в библиотеке стандартных компонентов.

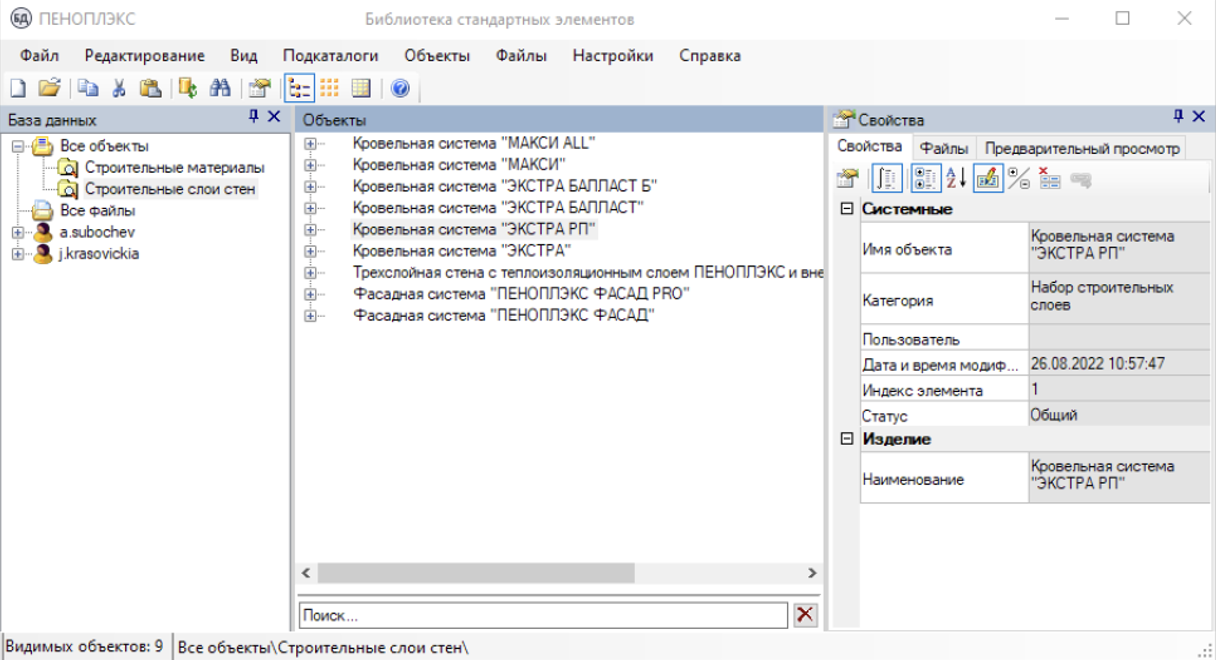

![image-0](/uploads/blogs/2022-11/%D0%A1%D0%BD%D0%B8%D0%BC%D0%BE%D0%BA%20%D1%8D%D0%BA%D1%80%D0%B0%D0%BD%D0%B0%202022-11-09%20%D0%B2%2016.17.50_636bab11245dc.png?size=0x-)
Полученные конструктивы можно использовать при создании 3D элементов категорий «стена» и «крыша». Применяя шаблон видовой проекции, можно получить разрезы и проиллюстрировать, из каких слоев состоит система:

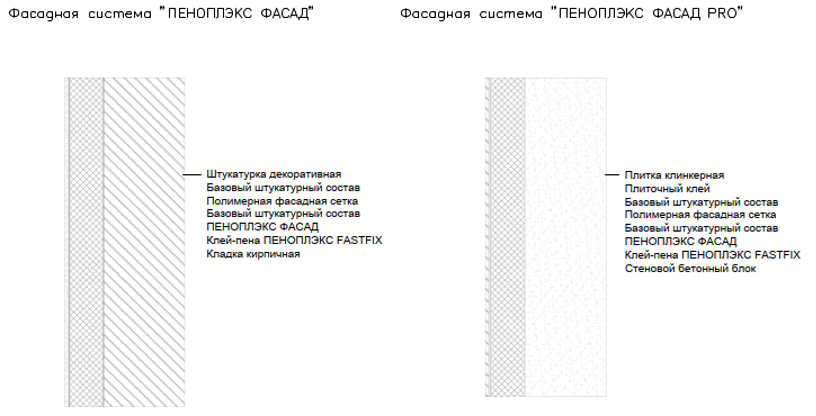

![image-0](/uploads/blogs/2022-11/4_636bab247a5a9.png?size=0x-)

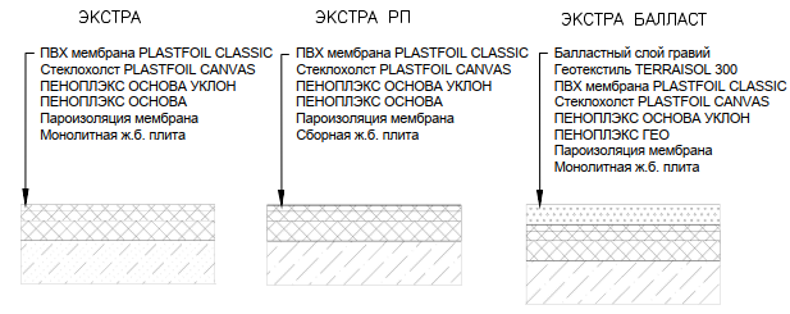

![image-0](/uploads/blogs/2022-11/5_636bab2fc397f.png?size=0x-)
Спецификатор
Дополнительно был разработан шаблон спецификатора «Ведомость материалов многослойной конструкции «ПЕНОПЛЭКС». Профиль данного спецификатора также доступен для импорта в проект. В нем установлены необходимые критерии для формирования таблицы расчета используемого строительного материала.

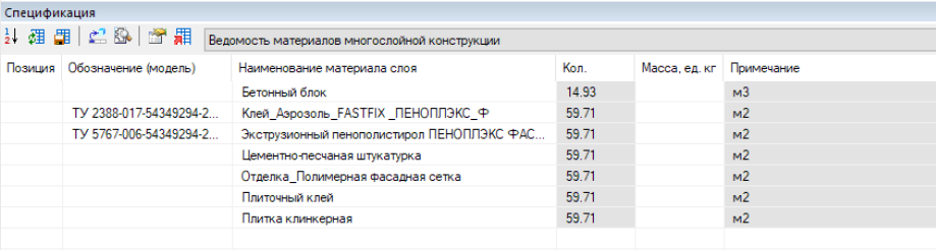

![image-0](/uploads/blogs/2022-11/6_636bab469f857.png?size=0x-)
Данные таблицы можно экспортировать в сторонние программные комплексы, а ведомости материалов размещать на чертежах.

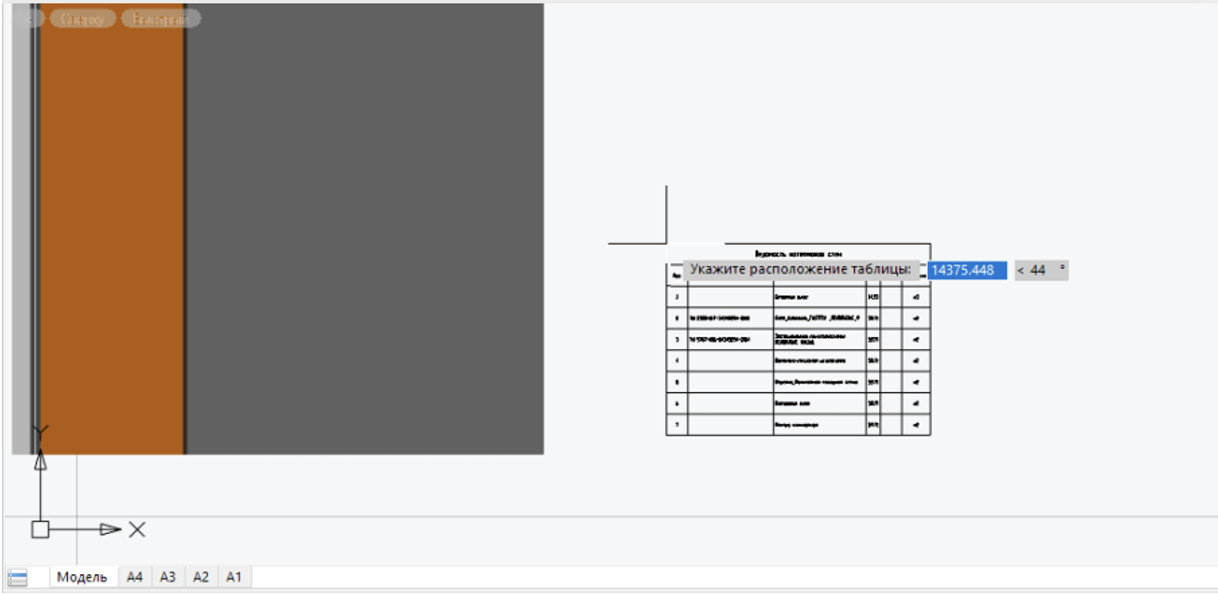

![image-0](/uploads/blogs/2022-11/%D0%A1%D0%BD%D0%B8%D0%BC%D0%BE%D0%BA%20%D1%8D%D0%BA%D1%80%D0%B0%D0%BD%D0%B0%202022-11-09%20%D0%B2%2016.20.43_636bab5ba1033.png?size=0x-)
База данных «ПЕНОПЛЭКС» для Model Studio CS включает в себя в общей сложности 24 материала, разделенные по категориям: теплоизоляция, гидроизоляция, комплектующие, защитные слои. А также 9 систем, разработанных в составе многослойных поверхностей.
В планах компании дальнейшее развитие и расширение BIM-библиотек своих материалов и систем в российских программных комплексах проектирования, т.к. внедрение BIM-проектирования позволяет повысить эффективность взаимодействия всех участников строительного процесса на этапах проектирования, возведения и последующей эксплуатации объекта.
Информационное моделирование — это технология будущего, предоставляющая нам уникальные возможности для оптимизации использования ресурсов и повышения эффективности работы.
