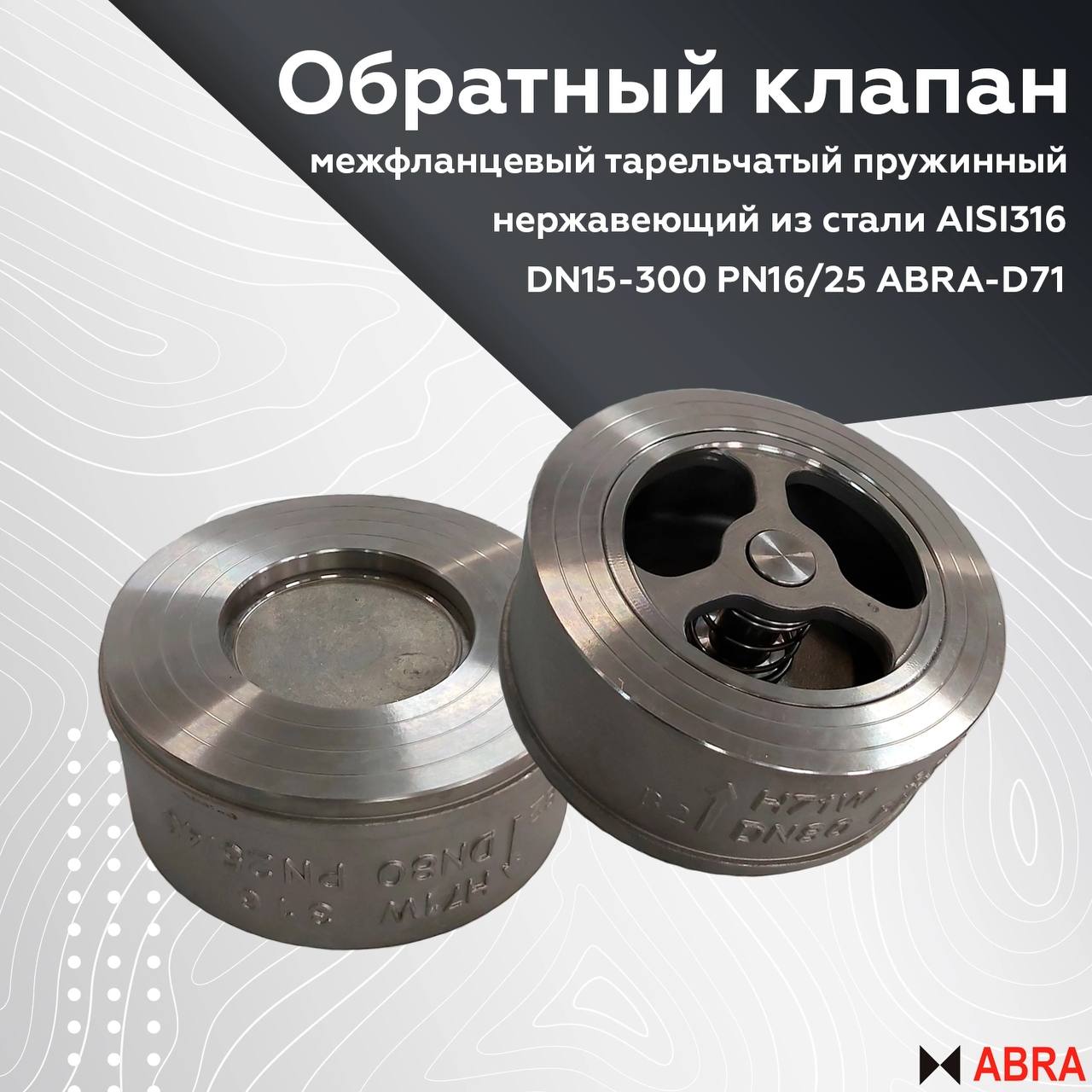

Обратный клапан нержавеющий из стали AISI316 (CF8M) межфланцевый тарельчатый пружинный DN15-300 PN16/25 ABRA-D71 / SS316 stainless steel wafer plate check valve

Name: Обратный клапан нержавеющий из стали AISI316 (CF8M) межфланцевый тарельчатый пружинный DN15-300 PN16/25 ABRA-D71 / SS316 stainless steel wafer plate check valve
Brand: ABRA - АБРА

Обновлено 3 дня назад

Описание

Основные области применения - применяется в качестве обратного клапана в нижеследующих системах:

В любых системах на следующих средах:
вода, в т.ч. техническая, питьевая, сетевая, подпиточная, дистиллированная и т.д.
многие солевые водные растворы
пар (до 8 бар),
сжатый воздух,
нейтральные газы,
спирты ,
антифризы в т.ч. водно-гликолевые,
аммиак,
слабоагрессивные среды,
светлые и темные нефтепродукты
прочие среды
холодное водоснабжение (ХВС),
горячее водоснабжение (ГВС),
теплоснабжение с любым стандартным теплоносителем (включая антифризы),
паровые системы (паровые линии, паропроводы) до 200°C,
конденсатные линии,
технологическое водоснабжение,
газопроводы нейтральных и инертных газов,
водоподготовка и водозабор,
транспортировка минеральных и синтетических масел и т.д.

Обратный клапан не предназначен для использования в качестве запорной арматуры. / SS316 stainless steel wafer plate check valve

Файлы для скачивания


rfa	Abradox_Обратный _Клапан_Тарельчатый_Межфланцевый_ABRA-D71_PN25_DN15-300.rfa	568 KB	Revit 2018
pdf	Обратный клапан ABRA D-71 межфланцевый.pdf	292 KB	—

Типоразмеры (14)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	Kv
ABRA-D71-015 PN25	0.275	Обратный клапан тарельчатый межфланцевый ABRA-D71-015 G (GG25/GGG40/EPDM) PN25	15 мм	ABRA-D71-015 G (GG25/GGG40/EPDM) PN25	2.5 м³/ч
ABRA-D71-020 PN25	0.28	Обратный клапан тарельчатый межфланцевый ABRA-D71-020 G (GG25/GGG40/EPDM) PN25	20 мм	ABRA-D71-020 G (GG25/GGG40/EPDM) PN25	5.0 м³/ч
ABRA-D71-025 PN25	0.38	Обратный клапан тарельчатый межфланцевый ABRA-D71-025 G (GG25/GGG40/EPDM) PN25	25 мм	ABRA-D71-025 G (GG25/GGG40/EPDM) PN25	9.0 м³/ч
ABRA-D71-032 PN25	0.5	Обратный клапан тарельчатый межфланцевый ABRA-D71-032 G (GG25/GGG40/EPDM) PN25	32 мм	ABRA-D71-032 G (GG25/GGG40/EPDM) PN25	18.0 м³/ч
ABRA-D71-040 PN25	0.64	Обратный клапан тарельчатый межфланцевый ABRA-D71-040 G (GG25/GGG40/EPDM) PN25	40 мм	ABRA-D71-040 G (GG25/GGG40/EPDM) PN25	29.0 м³/ч

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ABRA TM
Материал наименование ADSK_Материал наименование	Сталь AISI316
PN	25.0 МПа
